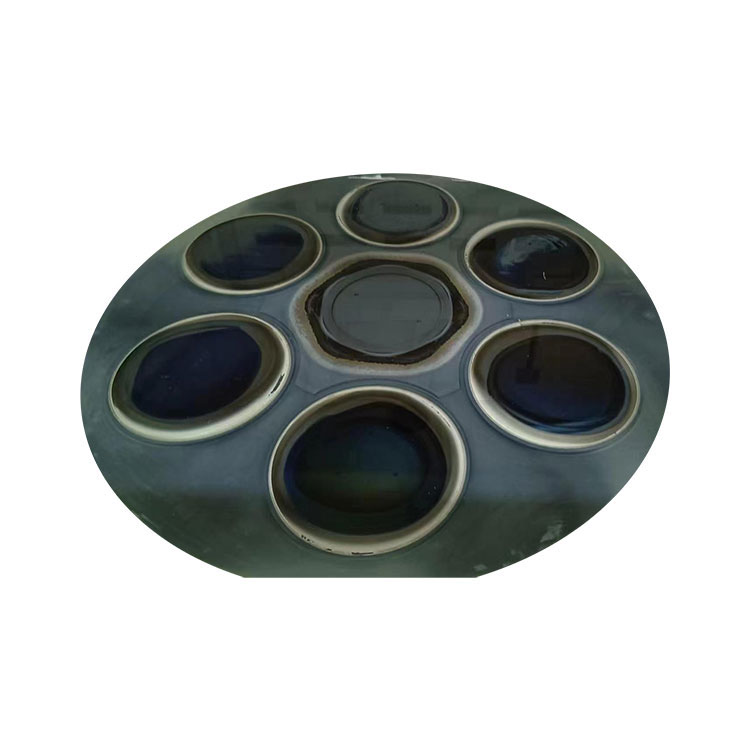

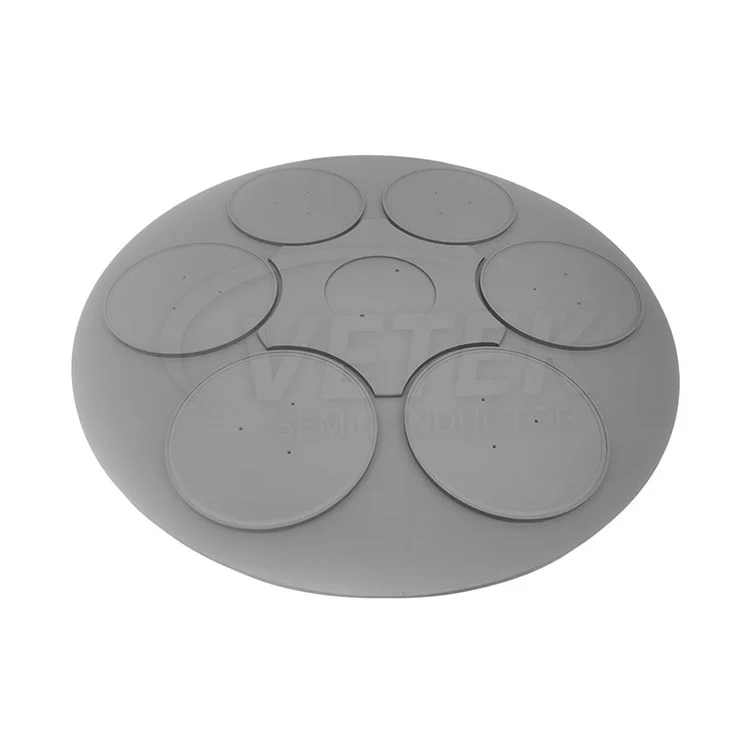

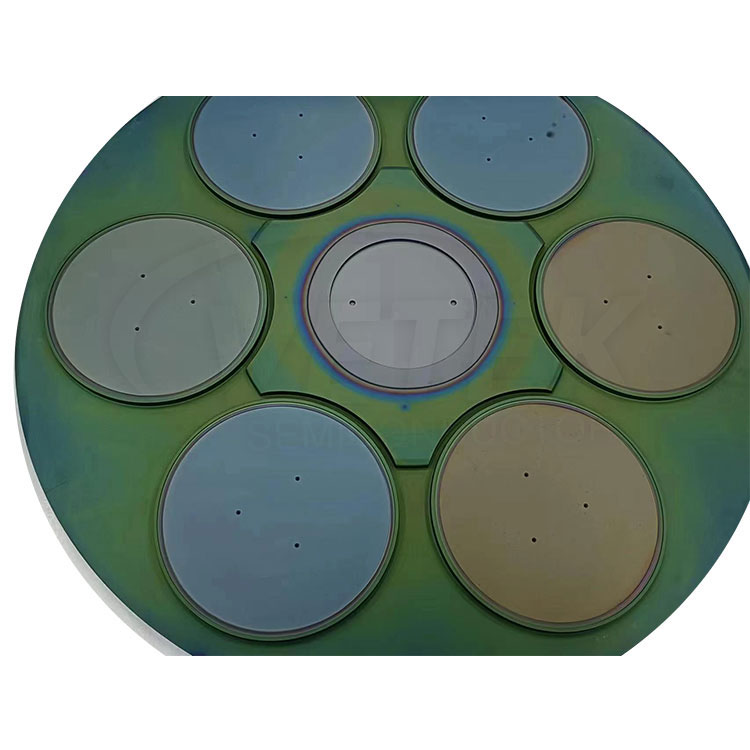

Suscettore planetario ald

Come produttore professionista, Vetek Semiconductor vorrebbe introdurre il suscettore planetario di deposizione atomica con rivestimento atomico.

Il processo ALD è anche noto come epitassia a strato atomico. Veteksemicon ha lavorato a stretto contatto con i principali produttori di sistemi ALD per pioniere dello sviluppo e della produzione di suscettori planetari ALD rivestiti con SIC all'avanguardia. Questi suscettori innovativi sono attentamente progettati per soddisfare completamente i requisiti rigorosi del processo ALD e garantire la distribuzione uniforme del flusso di gas attraverso il substrato.

Inoltre, Veteksemicon garantisce un'elevata purezza durante il ciclo di deposizione utilizzando un rivestimento SIC CVD ad alta purezza (la purezza raggiunge il 99,99995%). Questo rivestimento SIC di alta purezza non solo migliora l'affidabilità del processo, ma migliora anche le prestazioni complessive e la ripetibilità del processo ALD in diverse applicazioni.

Facendo affidamento sulla fornace di deposizione in carburo di silicio CVD auto-sviluppato (tecnologia brevettata) e una serie di brevetti di processo di rivestimento (come la progettazione del rivestimento a gradiente, la tecnologia di rafforzamento della combinazione di interfaccia), la nostra fabbrica ha raggiunto le seguenti scoperte:

Servizi personalizzati: supportare i clienti per specificare materiali di grafite importati come Toyo Carbon e SGL Carbon.

Certificazione di qualità: il prodotto ha superato il test semi standard e il tasso di spargimento delle particelle è <0,01%, soddisfacendo i requisiti di processo avanzati al di sotto di 7nm.

Vantaggi della panoramica della tecnologia ALD:

● Controllo di spessore preciso: Ottenere lo spessore del film sub-nanometro con ExcelleRipetibilità NT controllando i cicli di deposizione.

● Resistente all'alta temperatura: Può funzionare stabilmente per lungo tempo in un ambiente ad alta temperatura superiore a 1200 ℃, con un'eccellente resistenza agli shock termici e nessun rischio di crack o peeling.

   Il coefficiente di espansione termica del rivestimento corrisponde a quello del pozzo del substrato di grafite, garantendo la distribuzione uniforme del campo di calore e riducendo la deformazione del wafer di silicio.

● Levigatezza superficiale: Conformalità 3D perfetta e copertura del passo al 100% assicurano rivestimenti lisci che seguono completamente la curvatura del substrato.

● Resistente alla corrosione e all'erosione al plasma: I rivestimenti SIC resistono efficacemente all'erosione di gas alogeni (come Cl₂, F₂) e plasma, adatti per l'attacco, il CVD e altri ambienti di processo duri.

● Ampia applicabilità: Coabile su vari oggetti dai wafer alle polveri, adatti a substrati sensibili.

● Proprietà materiali personalizzabili: Facile personalizzazione delle proprietà del materiale per ossidi, nitruri, metalli, ecc.

● Finestra di processo ad ampio processo: Insensibilità alla temperatura o alle variazioni precursori, favorevoli alla produzione di lotti con una perfetta uniformità dello spessore del rivestimento.

Scenario dell'applicazione:

1. Attrezzatura di produzione a semiconduttore

Epitassia: come portatore centrale della cavità di reazione MOCVD, garantisce il riscaldamento uniforme del wafer e migliora la qualità dello strato di epitassia.

Processo di incisione e deposizione: componenti di elettrodi utilizzati nell'apparecchiatura a secco e di deposizione di strati atomici (ALD), che resistono al bombardamento al plasma ad alta frequenza 1016.

2. Industria fotovoltaica

Fornace in lingot polisilicon: come componente di supporto per campo termico, riduce l'introduzione delle impurità, migliora la purezza del lingotto di silicio e aiutano una produzione efficiente delle cellule solari.

Come principale produttore e fornitore di suscettori planetari cinesi ALD, Veteksemicon si impegna a fornirti soluzioni tecnologiche di deposizione sottile avanzate. Le tue ulteriori richieste sono benvenute.

Proprietà fisiche di base del rivestimento SIC CVD:
