Rivestimento in carburo di silicio

VeTek Semiconductor è specializzata nella produzione di prodotti di rivestimento in carburo di silicio ultra puri, questi rivestimenti sono progettati per essere applicati a grafite purificata, ceramica e componenti metallici refrattari.

I nostri rivestimenti ad elevata purezza sono destinati principalmente all'uso nei settori dei semiconduttori e dell'elettronica. Fungono da strato protettivo per supporti wafer, suscettori ed elementi riscaldanti, proteggendoli dagli ambienti corrosivi e reattivi incontrati in processi come MOCVD ed EPI. Questi processi sono parte integrante della lavorazione dei wafer e della produzione dei dispositivi. Inoltre, i nostri rivestimenti sono particolarmente adatti per applicazioni in forni a vuoto e riscaldamento di campioni, dove si incontrano ambienti ad alto vuoto, reattivi e con ossigeno.

Noi di VeTek Semiconductor offriamo una soluzione completa con le nostre capacità avanzate di officina meccanica. Ciò ci consente di produrre i componenti di base utilizzando grafite, ceramica o metalli refrattari e di applicare internamente i rivestimenti ceramici SiC o TaC. Forniamo anche servizi di rivestimento per le parti fornite dai clienti, garantendo flessibilità per soddisfare le diverse esigenze.

I nostri prodotti di rivestimento in carburo di silicio sono ampiamente utilizzati nell'epitassia Si, epitassia SiC, sistema MOCVD, processo RTP/RTA, processo di incisione, processo di incisione ICP/PSS, processo di vari tipi di LED, inclusi LED blu e verde, LED UV e UV profondo LED ecc., adattato alle apparecchiature LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI e così via.

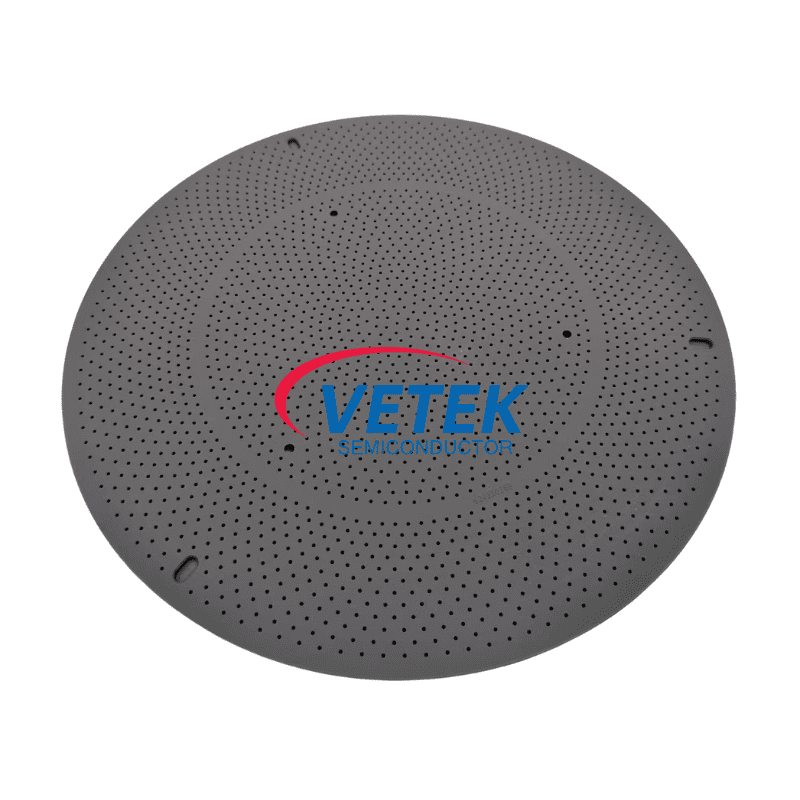

Parti del reattore che possiamo realizzare:

Il rivestimento in carburo di silicio offre diversi vantaggi esclusivi:

Silicon Carbide Coating several unique advantages

Parametro del rivestimento in carburo di silicio di VeTek Semiconductor

Proprietà fisiche di base del rivestimento SiC CVD
Proprietà	Valore tipico
Struttura cristallina	FCC fase β policristallina, prevalentemente orientata (111).
Densità del rivestimento SiC	3,21 g/cm³
Rivestimento SiCDurezza	Durezza 2500 Vickers (carico 500 g)
Granulometria	2~10μm
Purezza chimica	99,99995%
Capacità termica	640 J·kg^-1·K^-1
Temperatura di sublimazione	2700 ℃
Resistenza alla flessione	415 MPa RT a 4 punti
Modulo di Young	Curvatura 4 punti 430 Gpa, 1300 ℃
Conducibilità termica	300W·m^-1·K^-1
Dilatazione termica (CTE)	4,5×10-6K^-1

STRUTTURA CRISTALLINA DEL FILM CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE

Suscettore Epi rivestito in carburo di silicio Supporto per wafer con rivestimento SiC Copertura satellitare rivestita in SiC per MOCVD Suscettore Epi wafer con rivestimento CVD SiC Elemento riscaldante con rivestimento CVD SiC Porta wafer satellitare Aixtron Ricevitore Epi con rivestimento SiC Parti in grafite a mezzaluna con rivestimento in SiC

View as

Camera del reattore epitassiale rivestita in SiC

La camera del reattore epitassiale rivestito in SiC di Veteksemicon è un componente principale progettato per processi di crescita epitassiale impegnativi di semiconduttori. Utilizzando la deposizione chimica in fase vapore (CVD) avanzata, questo prodotto forma un rivestimento SiC denso e di elevata purezza su un substrato di grafite ad alta resistenza, garantendo stabilità alle alte temperature e resistenza alla corrosione superiori. Resiste efficacemente agli effetti corrosivi dei gas reagenti in ambienti di processo ad alta temperatura, sopprime in modo significativo la contaminazione da particolato, garantisce una qualità costante del materiale epitassiale e una resa elevata e prolunga sostanzialmente il ciclo di manutenzione e la durata della camera di reazione. Si tratta di una scelta fondamentale per migliorare l'efficienza produttiva e l'affidabilità dei semiconduttori ad ampio gap di banda come SiC e GaN.

Visualizza altro >> Invia richiesta >>

Parti del ricevitore EPI

Nel processo principale della crescita epitassiale del carburo di silicio, Veteksemicon comprende che le prestazioni del suscettore determinano direttamente la qualità e l'efficienza produttiva dello strato epitassiale. I nostri suscettori EPI ad elevata purezza, progettati specificamente per il campo SiC, utilizzano uno speciale substrato di grafite e un denso rivestimento SiC CVD. Grazie alla loro stabilità termica superiore, all'eccellente resistenza alla corrosione e al tasso di generazione di particelle estremamente basso, garantiscono spessore e uniformità di drogaggio senza precedenti per i clienti anche in ambienti di processo difficili ad alta temperatura. Scegliere Veteksemicon significa scegliere il fondamento di affidabilità e prestazioni per i vostri processi di produzione avanzati di semiconduttori.

Visualizza altro >> Invia richiesta >>

Suscettore in grafite rivestito in SiC per ASM

Il suscettore in grafite rivestito in SiC di Veteksemicon per ASM è un componente portante principale nei processi epitassiali dei semiconduttori. Questo prodotto utilizza la nostra tecnologia brevettata di rivestimento in carburo di silicio pirolitico e processi di lavorazione di precisione per garantire prestazioni superiori e una durata ultra lunga in ambienti di processo corrosivi e ad alta temperatura. Comprendiamo profondamente i severi requisiti dei processi epitassiali in termini di purezza del substrato, stabilità termica e consistenza e ci impegniamo a fornire ai clienti soluzioni stabili e affidabili che migliorano le prestazioni complessive delle apparecchiature.

Visualizza altro >> Invia richiesta >>

Anello di messa a fuoco in carburo di silicio

L'anello di messa a fuoco Veteksemicon è progettato specificamente per apparecchiature di incisione di semiconduttori esigenti, in particolare applicazioni di incisione SiC. Montato attorno al mandrino elettrostatico (ESC), in prossimità del wafer, la sua funzione primaria è quella di ottimizzare la distribuzione del campo elettromagnetico all'interno della camera di reazione, garantendo un'azione del plasma uniforme e mirata su tutta la superficie del wafer. Un anello di messa a fuoco ad alte prestazioni migliora significativamente l'uniformità della velocità di incisione e riduce gli effetti dei bordi, aumentando direttamente la resa del prodotto e l'efficienza produttiva.

Visualizza altro >> Invia richiesta >>

Piastra portante in carburo di silicio per incisione a LED

La piastra portante in carburo di silicio Veteksemicon per incisione a LED, progettata specificamente per la produzione di chip LED, è un materiale di consumo principale nel processo di incisione. Realizzato in carburo di silicio di elevata purezza sinterizzato con precisione, offre eccezionale resistenza chimica e stabilità dimensionale alle alte temperature, resistendo efficacemente alla corrosione di acidi forti, basi e plasma. Le sue proprietà di bassa contaminazione garantiscono rendimenti elevati per i wafer epitassiali LED, mentre la sua durata, di gran lunga superiore a quella dei materiali tradizionali, aiuta i clienti a ridurre i costi operativi complessivi, rendendolo una scelta affidabile per migliorare l'efficienza e la coerenza del processo di incisione.

Visualizza altro >> Invia richiesta >>

Anello di messa a fuoco in SiC solido

L'anello di focalizzazione in SiC solido Veteksemi migliora significativamente l'uniformità dell'incisione e la stabilità del processo controllando con precisione il campo elettrico e il flusso d'aria sul bordo del wafer. È ampiamente utilizzato nei processi di incisione di precisione per silicio, dielettrici e materiali semiconduttori composti ed è un componente chiave per garantire la resa della produzione di massa e il funzionamento affidabile delle apparecchiature a lungo termine.

Visualizza altro >> Invia richiesta >>
