Servizio tecnico

1.Purificazione e mappature

I servizi tecnici di VeTek Semiconductor coprono la purificazione e la mappatura di vari materiali semiconduttori, con l'obiettivo di fornire ai clienti materiali semiconduttori di alta qualità per una varietà di applicazioni. Disponiamo di tecnologie e apparecchiature di purificazione avanzate per rimuovere efficacemente le impurità, aumentando così la purezza dei materiali semiconduttori. Il nostro processo di purificazione è attentamente progettato per includere più fasi e un rigoroso controllo di qualità per garantire l'eccellente purezza e stabilità dei materiali forniti.

Allo stesso tempo, ci impegniamo a fornire ai nostri clienti servizi di mappatura accurati e affidabili. Disponiamo di apparecchiature e strumenti di test avanzati e ci affidiamo a un team di professionisti esperti in grado di condurre misurazioni e analisi complete delle caratteristiche dei materiali semiconduttori. Il nostro lavoro di mappatura comprende test di proprietà elettriche, composizione, purezza, proprietà fisiche, ecc., nonché studi approfonditi sulla struttura e composizione dei materiali. Attraverso la mappatura, possiamo ottenere dati e informazioni dettagliati per fornire ai clienti una valutazione accurata delle caratteristiche dei materiali e raccomandazioni pertinenti.


GDM D-SIMS Macchina di misura a coordinate


2. Capacità del macchinario

VeTek Semiconductor dispone di capacità ed esperienza di lavorazione leader per grafite, carburo di silicio e altri prodotti a semiconduttori, in grado di soddisfare l'elevata precisione e l'elevata purezza dei clienti.

Alta qualità e altri requisiti di elaborazione. Anche gli strumenti che utilizziamo, il processo di taglio e la scelta dei materiali sono attentamente ottimizzati per ottenere il controllo delle dimensioni micrometriche e il controllo del prodotto

Elevata qualità della superficie. Prestiamo attenzione al controllo della qualità e all'ottimizzazione del processo di lavorazione ed effettuiamo il monitoraggio e il controllo in tempo reale dei parametri chiave nel processo di lavorazione per garantire la qualità dei prodotti

Coerenza e stabilità. Implementiamo inoltre un rigoroso sistema di gestione della qualità per garantire che i prodotti vengano elaborati in conformità con i requisiti del cliente e gli standard di settore ed effettuiamo un controllo di qualità completo.

Investiremo continuamente nel miglioramento delle attrezzature e nell'innovazione tecnologica per soddisfare le crescenti esigenze dei nostri clienti e fornire loro soluzioni e supporto superiori.


3.Soluzione della modifica del campo termico

In termini di progettazione e trasformazione del campo termico, la nostra azienda è in grado di completare la progettazione e la fornitura in batch del monocristallo Czochra, del policristallo fuso, dell'arseniuro di gallilio, del seleniuro di zinco, dello zaffiro, del carburo di silicio e di altre diverse apparecchiature industriali. Allo stesso tempo, per il calcolo termico-meccanico di varie strutture, componenti e atmosfere in diversi ambienti ad alta temperatura, disponiamo anche di capacità di modellazione e simulazione professionale, che possono fornire ai clienti programmi e suggerimenti di ottimizzazione della progettazione professionale.


View as

Servizio di pulizia delle parti in grafite con rivestimento CVD SiC

Servizio di pulizia delle parti in grafite con rivestimento CVD SiC

Il servizio di pulizia professionale VETEK per parti in grafite rivestite SiC CVD è un servizio tecnico specializzato progettato per suscettori di apparecchiature Aixtron / Veeco MOCVD e componenti in grafite utilizzati nei processi epitassiali GaN / AlN / AlGaN. Il nostro processo di pulizia brevettato elimina completamente l'effetto memoria superficiale, ripristina il flusso di gas stabile nel reattore e protegge rigorosamente il rivestimento CVD SiC da 100 µm con perdita di spessore assoluta e zero residui metallici.
Forno per la crescita dei cristalli SiC con riscaldamento a resistenza di grandi dimensioni

Forno per la crescita dei cristalli SiC con riscaldamento a resistenza di grandi dimensioni

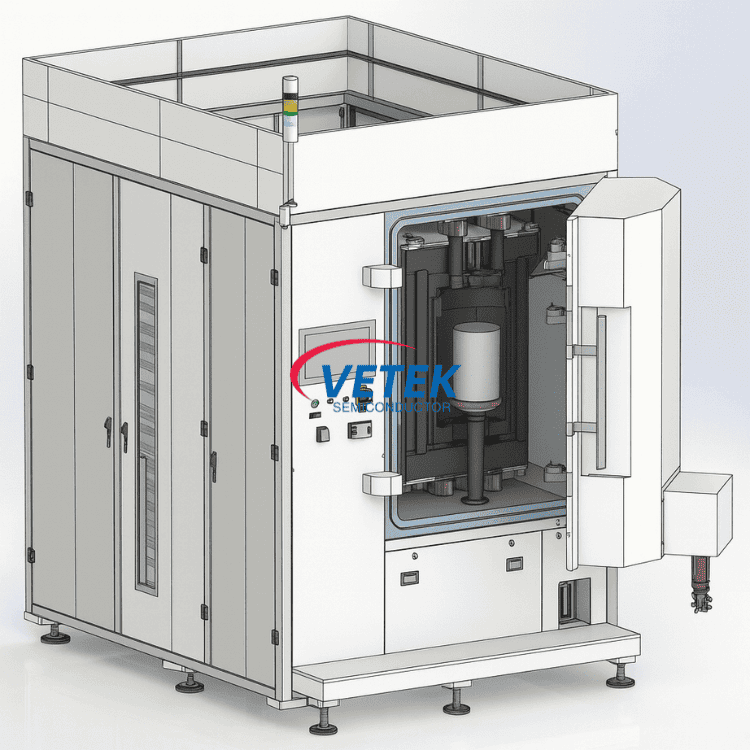

La crescita dei cristalli di carburo di silicio è un processo fondamentale nella produzione di dispositivi a semiconduttore ad alte prestazioni. La stabilità, la precisione e la compatibilità delle apparecchiature per la crescita dei cristalli determinano direttamente la qualità e la resa dei lingotti di carburo di silicio. Basandosi sulle caratteristiche della tecnologia Physical Vapor Transport (PVT), Veteksemi ha sviluppato un forno di riscaldamento a resistenza per la crescita dei cristalli di carburo di silicio, consentendo una crescita stabile di cristalli di carburo di silicio da 6 pollici, 8 pollici e 12 pollici con piena compatibilità con sistemi di materiali conduttivi, semiisolanti e di tipo N. Attraverso il controllo preciso di temperatura, pressione e potenza, riduce efficacemente i difetti dei cristalli come EPD (Etch Pit Density) e BPD (Basal Plane Dislocation), presentando al contempo un basso consumo energetico e un design compatto per soddisfare gli elevati standard della produzione industriale su larga scala.
In qualità di produttore e fornitore professionale di Servizio tecnico in Cina, abbiamo la nostra fabbrica. Se hai bisogno di servizi personalizzati per soddisfare le esigenze specifiche della tua regione o desideri acquistare Servizio tecnico avanzati e durevoli prodotti in Cina, puoi lasciarci un messaggio.
