Il substrato wafer è un wafer realizzato in materiale semiconduttore monocristallino. Il substrato può entrare direttamente nel processo di produzione dei wafer per produrre dispositivi a semiconduttore, oppure può essere lavorato mediante processo epitassiale per produrre wafer epitassiali.
Il substrato wafer, in quanto struttura portante di base dei dispositivi a semiconduttore, influisce direttamente sulle prestazioni e sulla stabilità dei dispositivi. Come "base" per la produzione di dispositivi a semiconduttore, è necessario eseguire sul substrato una serie di processi di produzione come la crescita di film sottile e la litografia.
Riepilogo dei tipi di substrato
- Wafer di silicio monocristallino: attualmente il materiale di substrato più comune, ampiamente utilizzato nella produzione di circuiti integrati (IC), microprocessori, memorie, dispositivi MEMS, dispositivi di potenza, ecc.;
- Substrato SOI: utilizzato per circuiti integrati ad alte prestazioni e a bassa potenza, come circuiti analogici e digitali ad alta frequenza, dispositivi RF e chip di gestione dell'alimentazione;
- Substrati semiconduttori composti: Substrato di arseniuro di gallio (GaAs): dispositivi di comunicazione a microonde e onde millimetriche, ecc. Substrato di nitruro di gallio (GaN): utilizzato per amplificatori di potenza RF, HEMT, ecc. Substrato di carburo di silicio (SiC): utilizzato per veicoli elettrici, convertitori di potenza e altri dispositivi di potenza Substrato di fosfuro di indio (InP): utilizzato per laser, fotorilevatori, ecc.;
- Substrato in zaffiro: utilizzato per la produzione di LED, RFIC (circuito integrato a radiofrequenza), ecc.;
Vetek Semiconductor è un fornitore professionale di substrati SiC e SOI in Cina. Il nostro substrato SiC di tipo semi-isolante 4H e il substrato SiC di tipo semi-isolante 4H sono ampiamente utilizzati nei componenti chiave delle apparecchiature di produzione di semiconduttori.
Vetek Semiconductor si impegna a fornire prodotti Wafer Substrate avanzati e personalizzabili e soluzioni tecniche di varie specifiche per l'industria dei semiconduttori. Siamo sinceramente lieti di diventare il vostro fornitore in Cina.
Caratteristiche principali
- Fornitore professionale di substrati SiC (tipo 4H N e semi-isolanti) e substrati SOI per applicazioni di potenza, RF e circuiti integrati avanzati.
- Ampio portafoglio di substrati che copre silicio, semiconduttori composti (SiC, GaN, GaAs, InP), zaffiro e wafer specializzati (PZT, SiN, wafer fittizi).
- Elevata qualità dei materiali e uniformità del processo adatti alla crescita epitassiale, alla fabbricazione di dispositivi e al controllo dei processi delle apparecchiature.
- Specifiche personalizzabili e soluzioni tecniche su misura per le diverse esigenze di produzione di semiconduttori.
- Fornitura affidabile con sede in Cina con supporto tecnico applicativo per dispositivi di potenza, MEMS, LED, RF e strumenti di processo termico.
Categorie di prodotti
- Substrati SiC: wafer SiC 4H di tipo N e semi-isolanti per dispositivi di potenza e applicazioni RF

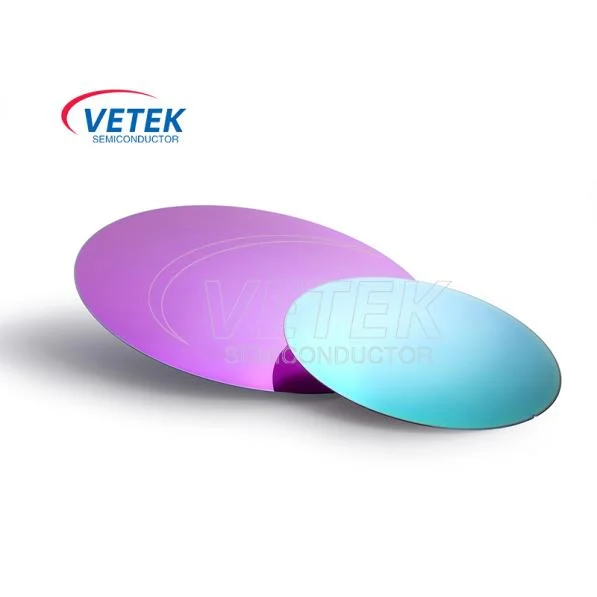

- Substrati SOI: wafer di silicio su isolante per circuiti integrati a bassa potenza e ad alte prestazioni e dispositivi RF
- Wafer speciali/di processo: wafer fittizi rivestiti in SiC CVD, substrati SiN, wafer piezoelettrici PZT su Si/SOI
- Altri substrati composti/zaffiro: supporto di applicazioni LED, RF e optoelettroniche (come indicato nella panoramica)
Applicazioni
Per soddisfare le diverse esigenze della produzione di semiconduttori, VeTek offre prodotti Wafer Substrate mirati. La tabella seguente li classifica per principali aree di applicazione:
| Campo di applicazione |
Prodotti Tipici |
Descrizione dell'applicazione |
| Dispositivi di alimentazione e veicoli elettrici |
Substrati 4H-SiC (tipo N/semi-isolante) |
Substrati in carburo di silicio per convertitori di potenza, veicoli elettrici e dispositivi di potenza ad alta tensione che richiedono alte temperature e prestazioni ad alta efficienza. |
| Circuiti integrati RF/ad alta frequenza |
Substrati SOI, substrati correlati a GaN/GaAs, SiC semiisolante |
Substrati ad alte prestazioni e a bassa potenza per dispositivi RF, amplificatori di potenza, HEMT e circuiti analogici/digitali ad alta frequenza. |
| MEMS e sensori |
Wafer piezoelettrici PZT (PZT su Si/SOI), substrati SiN |
Substrati piezoelettrici e ad alta resistenza per trasduttori MEMS, sensori, 5G, dispositivi medici e indossabili che richiedono conversione elettromeccanica. |
| Controllo e test del processo |
Rivestimento CVD SiC Wafer fittizio |
Wafer fittizi e di prova per la qualificazione delle apparecchiature, il monitoraggio dei processi e il controllo della contaminazione nelle linee di produzione di semiconduttori. |
| LED/Optoelettronica |
Substrati in zaffiro, substrati semiconduttori composti (InP ecc.) |
Substrati per la produzione di LED, laser, fotorilevatori e applicazioni RFIC che richiedono prestazioni ottiche e ad alta frequenza. |
| Circuiti integrati avanzati/logica e memoria |
Wafer di silicio monocristallino, substrati SOI |
Substrati tradizionali e avanzati per circuiti integrati, microprocessori, memorie e chip di gestione dell'energia. |
Per soluzioni di abbinamento dei processi più dettagliate, fare riferimento aEpitassia del carburo di silicioEEpitassia del siliciopagine correlate.
In qualità di produttore e fornitore professionale di wafer in Cina, abbiamo la nostra fabbrica. Se hai bisogno di servizi personalizzati per soddisfare le esigenze specifiche della tua regione o desideri acquistare Wafer avanzati e durevoli prodotti in Cina, puoilasciaci un messaggio.
