VeTek è un produttore e fornitore professionale in Cina. La nostra fabbrica fornisce fibra di carbonio, ceramica al carburo di silicio, epitassia al carburo di silicio, ecc. Se sei interessato ai nostri prodotti, puoi informarti ora e ti risponderemo tempestivamente.
View as

Anello per incisione al quarzo ad alta purezza

Anello per incisione al quarzo ad alta purezza

Le camere di attacco al plasma secco si basano su un controllo preciso dei confini attorno al wafer per mantenere stabili la densità del plasma, il flusso di gas e la distribuzione del campo elettrico. Gli anelli di incisione al quarzo ad alta purezza VeTek Semiconductor sono componenti per camere di grado semiconduttore realizzati in quarzo fuso deidrossilato. Definiscono la zona di processo sul bordo del wafer, aiutano a confinare il plasma, uniformano il flusso di gas e proteggono la periferia del wafer, supportando velocità di incisione più uniformi e profili più puliti su wafer di silicio, SiC, GaN e zaffiro da 2-12 pollici.
Supporto per wafer al quarzo ad alta purezza

Supporto per wafer al quarzo ad alta purezza

I supporti per wafer al quarzo ad alta purezza di VeTek Semiconductor sono dispositivi di precisione progettati per semiconduttori per la gestione stabile dei wafer nei processi termici ad alta temperatura, deposizione di film sottile, processi a umido e applicazioni sotto vuoto. Realizzati in quarzo fuso deidrossilato di grado semiconduttore (equivalente a JGS2), questi supporti per wafer offrono purezza ultraelevata, eccellente resistenza agli shock termici, inerzia chimica, basso degassamento ed elevata planarità, garantendo un supporto affidabile e privo di contaminazioni per substrati di silicio, SiC, GaN e zaffiro da 2-12 pollici.

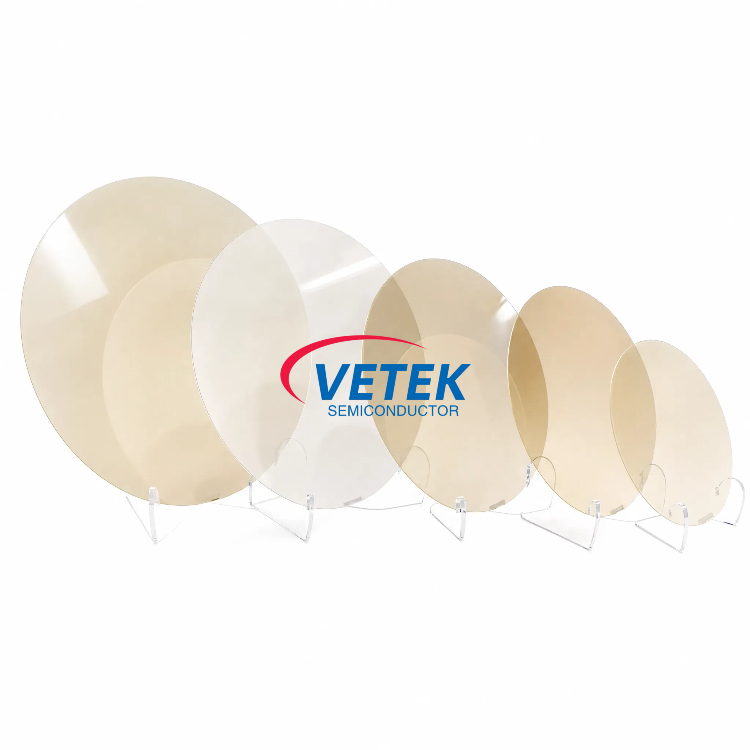

Wafer di nitruro di alluminio (AlN).

Wafer di nitruro di alluminio (AlN).

VeTek Semiconductor fornisce wafer e substrati monocristallini di nitruro di alluminio (AlN) di alta qualità per dispositivi semiconduttori a banda proibita ultralarga di prossima generazione. Con un bandgap ultra ampio di circa 6,2 eV, un'eccezionale conduttività termica, un eccezionale isolamento elettrico e un eccellente adattamento del reticolo e dell'espansione termica con GaN, i wafer AlN sono ideali per dispositivi RF ad alta potenza, elettronica di potenza ad alta tensione e optoelettronica per ultravioletti profondi (DUV).
Tubo del forno al quarzo per forno a diffusione

Tubo del forno al quarzo per forno a diffusione

I tubi del forno al quarzo ad elevata purezza di VeTek Semiconductor sono componenti fondamentali della camera di processo per apparecchiature di trattamento termico dei semiconduttori. Realizzati in quarzo fuso deidrossilato di grado semiconduttore, questi tubi fungono da cavità di reazione sigillata in forni di ossidazione, forni di diffusione, forni di ricottura e sistemi LPCVD. Forniscono purezza, stabilità termica e resistenza chimica eccezionali, garantendo campi di temperatura uniformi, flusso di gas stabile e contaminazione estremamente bassa per la lavorazione di wafer da 4/6/8/12 pollici.
Componenti del reattore planetario SiC solido Aixtron G10

Componenti del reattore planetario SiC solido Aixtron G10

Gli accessori Solid SiC di VeTek Semiconductor per la piattaforma Aixtron G10-SiC sono componenti in carburo di silicio ad elevata purezza e densità, progettati per l'ambiente termico e chimico esigente della crescita epitassiale SiC. Queste parti offrono eccezionale stabilità alle alte temperature, resistenza chimica e generazione di particelle ultra-bassa, supportando la configurazione del reattore planetario ad alta produttività 9×150 mm/6×200 mm utilizzata nella produzione di dispositivi di potenza.

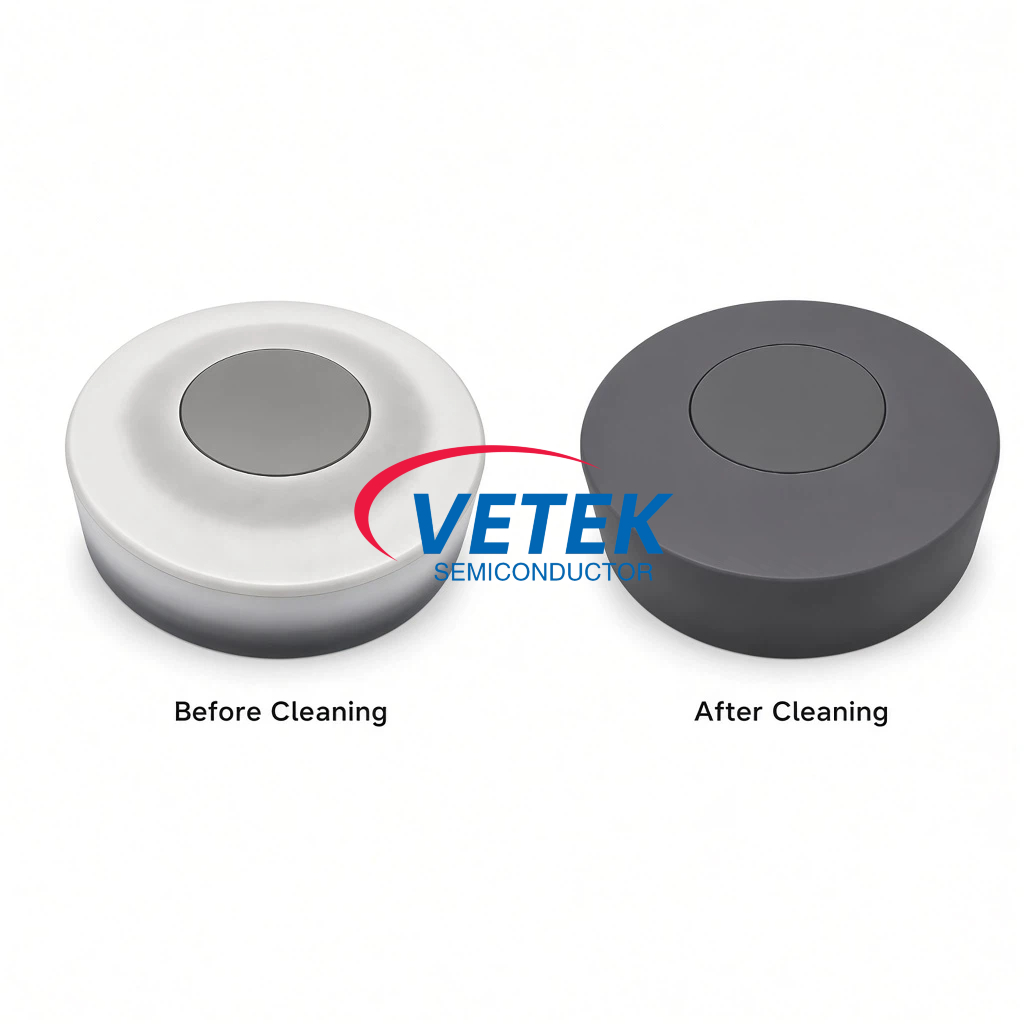

Servizio di pulizia delle parti in grafite con rivestimento CVD SiC

Servizio di pulizia delle parti in grafite con rivestimento CVD SiC

Il servizio di pulizia professionale VETEK per parti in grafite rivestite SiC CVD è un servizio tecnico specializzato progettato per suscettori di apparecchiature Aixtron / Veeco MOCVD e componenti in grafite utilizzati nei processi epitassiali GaN / AlN / AlGaN. Il nostro processo di pulizia brevettato elimina completamente l'effetto memoria superficiale, ripristina il flusso di gas stabile nel reattore e protegge rigorosamente il rivestimento CVD SiC da 100 µm con perdita di spessore assoluta e zero residui metallici.
