Bagno di quarzo a semiconduttore

Veteksemicon è un fornitore leader di accessori relativi ai semiconduttori in Cina. Il bagno in quarzo a semiconduttore è un dispositivo ad alte prestazioni progettato per la pulizia del wafer di silicio. Realizzato in quarzo ad alta purezza, ha un'eccellente resistenza ad alta temperatura (da 0 ° C a 1200 ° C) e resistenza alla corrosione. Può ospitare fino a 50 wafer con un diametro massimo di 300 mm e supporta la personalizzazione di dimensioni speciali. In attesa della tua richiesta.

Il bagno di quarzo di Vetek Semiconductor è progettato per la pulizia e la lavorazione dei wafer di silicio ed è ampiamente utilizzato in semiconduttori, fotovoltaici e altri campi. Il bagno di quarzo per il semiconduttore è realizzato in materiale in quarzo ad alta purezza, ha un'eccellente resistenza e stabilità chimica ad alta temperatura e può funzionare stabilmente in ambienti ad alta temperatura e ad alta corrosione. Che si tratti di pulire i grandi wafer con un diametro di 300 mm o requisiti personalizzati di altre specifiche, il bagno di quarzo a semiconduttore può fornire soluzioni efficienti e affidabili per potenziare la linea di produzione.


Bagno di quarzo a semiconduttore Caratteristiche del prodotto

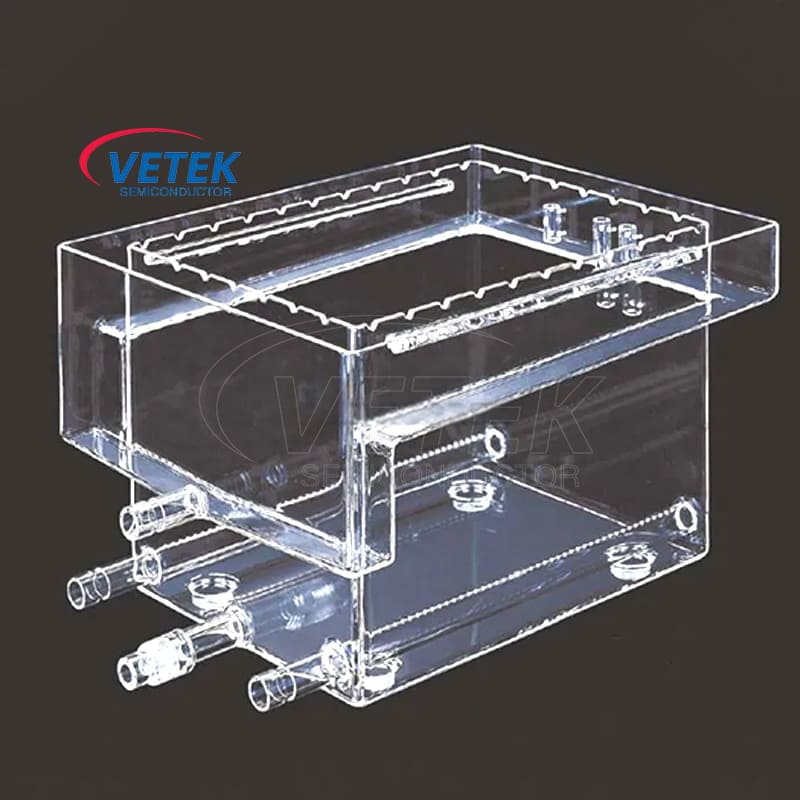

Quartz bath for Semiconductor

1. Progettazione di grandi capacità per soddisfare le esigenze di pulizia batch

● Accogliere 50 wafer: il design standard del bagno in quarzo a semiconduttore supporta la pulizia di un massimo di 50 wafer contemporaneamente, migliorando notevolmente l'efficienza della pulizia.

● Compatibile con più dimensioni: supporta wafer con un diametro massimo di 300 mm e può anche essere personalizzato in base alle esigenze. Altre dimensioni, come 150 mm o 200 mm, possono soddisfare le esigenze di diversi flussi di processo.

● Design modulare: adatto al siliciowaferDi diverse specifiche, supporta la commutazione rapida e risponde in modo flessibile a varie attività di pulizia.


2. Materiale al quarzo ad alta purezza, garanzia per prestazioni eccellenti

● Resistenza ad alta temperatura: il materiale al quarzo può resistere all'intervallo di temperatura da 0 ° C a 1200 ° C, adatto a una varietà di processi di pulizia termica e trattamento termico.

● Resistenza alla corrosione:Tank di quarzopuò resistere alla corrosione di acidi forti (come HF, HCl) e alcali forti per lungo tempo ed è particolarmente adatto al trattamento di circolazione di soluzioni di incisione chimica o soluzioni di pulizia.

● Elevata pulizia: la superficie della parete interna del serbatoio di quarzo a semiconduttore è liscia e non ha pori e non adsorbirà particelle o residui chimici, evitando efficacemente la contaminazione del chip.


3. Personalizzazione flessibile per soddisfare i diversi requisiti di processo

● Personalizzazione delle dimensioni: regolare le dimensioni, la profondità e la capacità del bagno in base alle esigenze dell'utente per supportare le esigenze di pulizia delle specifiche specifiche del chip.

● Supporto per l'integrazione automatizzata: compatibile con le apparecchiature di automazione industriale per ottenere un funzionamento completamente automatizzato della pulizia dei chip.


4. Processo ad alta precisione per garantire la qualità del prodotto

● Saldatura e lavorazione precisa: utilizzare la tecnologia di elaborazione avanzata per garantire la stabilità e la tenuta dell'attrezzatura a temperatura alta e ambienti ad alta pressione.

● Progettazione durevole: dopo più test di durata, assicurarsi che l'attrezzatura funzioni come prima di un uso a lungo termine ad alta frequenza.

● Alta affidabilità: evitare graffi, rottura o contaminazione incrociata dei wafer durante la pulizia e migliorare il tasso di snervamento.


Parametri tecnici per bagno in quarzo a semiconduttore


Elemento del parametro
Descrizione dettagliata
Materiale
Quartz ad alta purezza (Sio₂ Purity> 99,99%)
Capacità massima
Può ospitare 50 wafer (personalizzabile)
Diametro del wafer
Supporto massimo 300 mm (personalizzabile)
Intervallo di temperatura
0 ° C a 1200 ° C.
Resistenza chimica
Resistente agli acidi forti e agli alcali come HF, HNO₃, HCl

Scenari applicabili di bagno di quarzo per semiconduttore


1. Industria dei semiconduttori

● Pulizia del wafer di silicio: utilizzato per rimuovere particelle, strati di ossido e residui organici sulla superficie del wafer.

● Trattamento liquido di incisione: cooperare con il processo di incisione chimica per rimuovere accuratamente i materiali in aree specifiche.

2. Industria fotovoltaica

● Pulizia delle celle solari: rimuovere gli inquinanti generati durante il processo di produzione e migliorare l'efficienza di conversione della cella.

3. Esperimenti di ricerca scientifica

● Scienza dei materiali: adatto per la pulizia di campioni sperimentali ad alta purezza.

● Elaborazione micro-nano: supporta una varietà di attrezzature sperimentali e flussi di processo.


Semiconduttore negozi di produzione da bagno al quarzo

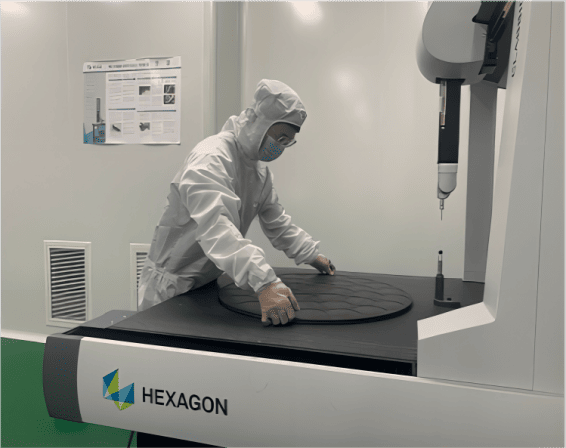

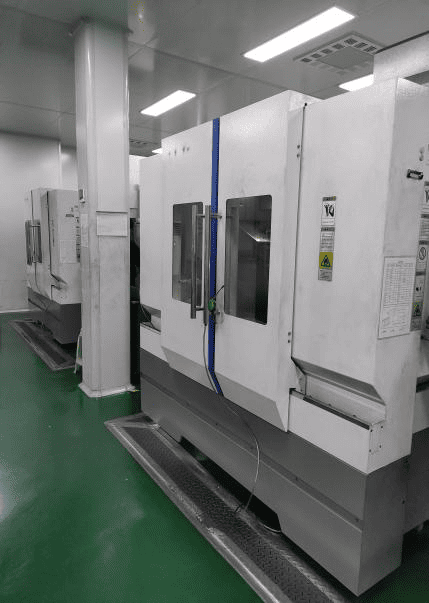

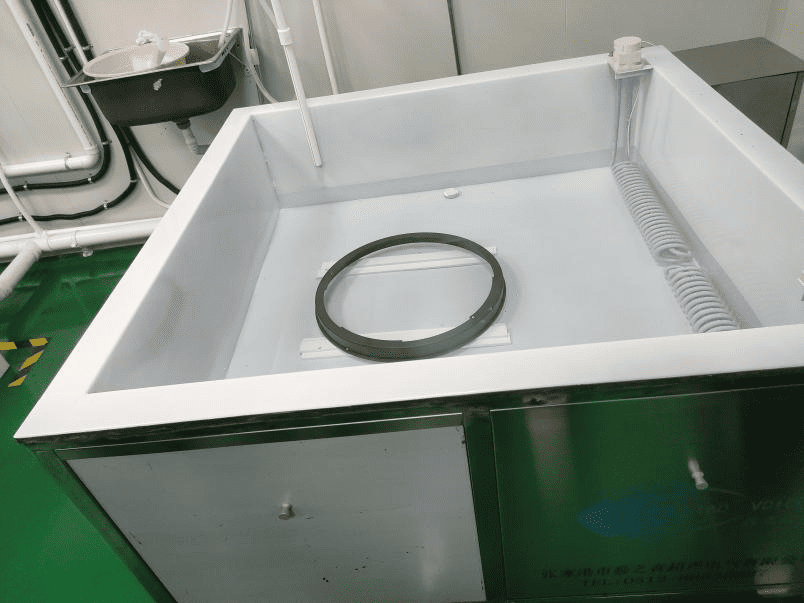

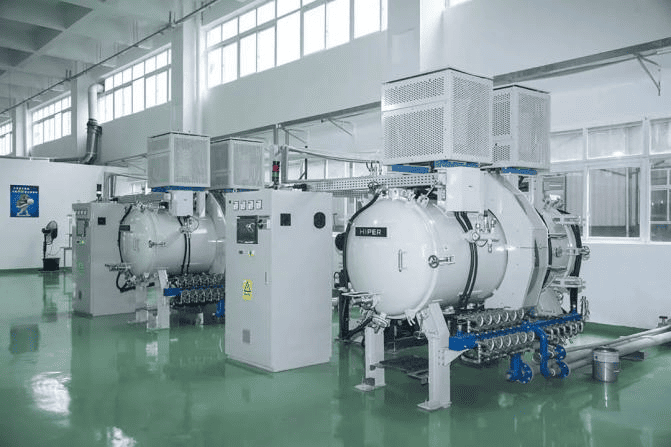

SiC Coating Wafer CarrierPVT growth of SiC single crystal process equipmentCVD SiC Focus RingSemiconductor Quartz tank Equipment
