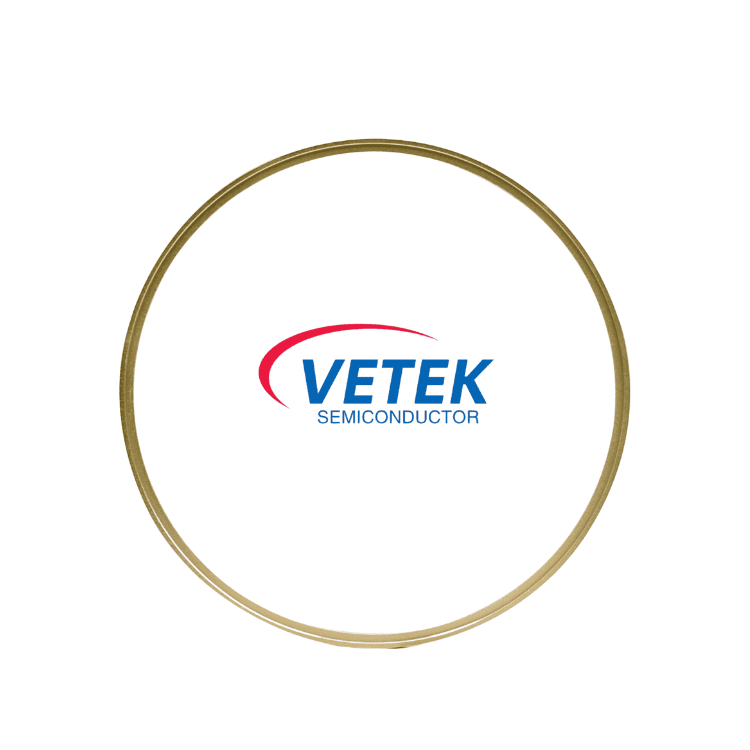

Anello di copertura del wafer di grafite rivestito in TaC

Principali vantaggi tecnici

• Eccezionale resistenza chimica: Progettato per resistere ai gas aggressivi (H₂, NH₃, HCl) a temperature comprese tra 1200°C e 2000°C.

• Corrispondenza dell'espansione termica: Il nostro processo CVD proprietario garantisce che il rivestimento TaC abbia una corrispondenza CTE (coefficiente di espansione termica) ottimizzata con il substrato di grafite, prevenendo peeling o fessurazioni durante i rapidi cicli termici.

• Controllo delle particelle superiore: Sigillando completamente la grafite porosa, lo strato TaC elimina la perdita di particelle, aumentando direttamente la resa del wafer e riducendo i tempi di inattività del reattore.

• Durata utile estesa: Superficie altamente resistente all'usura che sopporta cicli ripetuti di pulizia, offrendo un costo di proprietà (CoO) significativamente inferiore rispetto alle alternative non rivestite o rivestite in SiC.

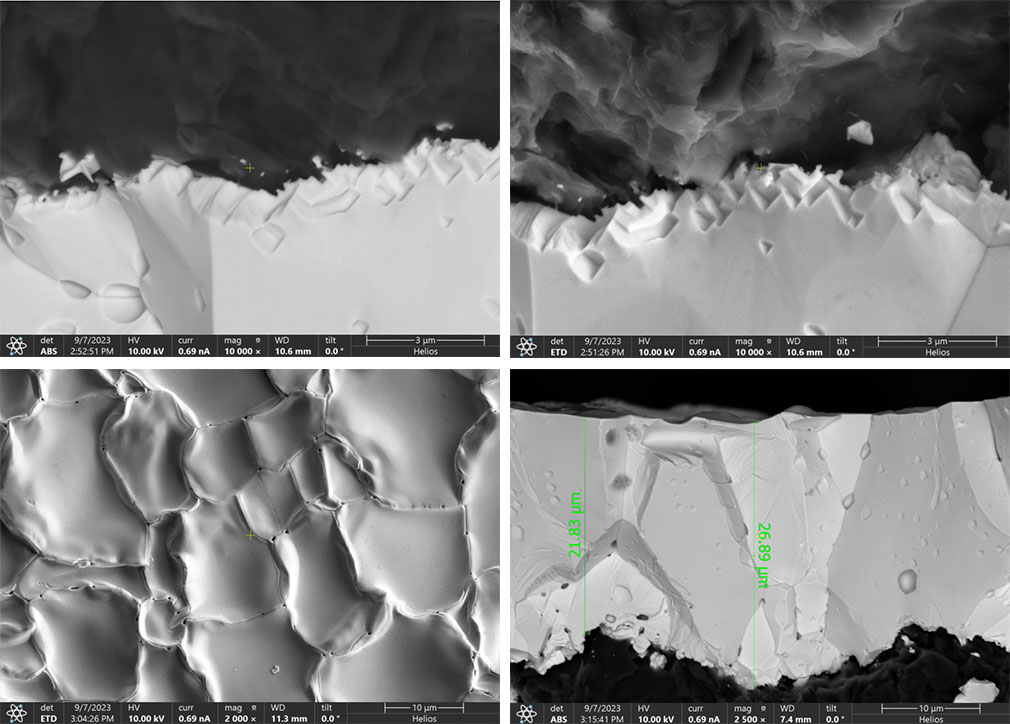

Rivestimento in carburo di tantalio (TaC) su una sezione trasversale microscopica

Parametro del prodotto dell'anello di copertura del wafer di grafite rivestito in TaC

Perché scegliere i nostri anelli di copertura TaC?

Comprendiamo che nella fabbricazione di semiconduttori l'affidabilità equivale alla redditività. I nostri anelli di copertura in wafer di grafite rivestiti in TaC sono testati in batch per verificare la densità e la purezza del rivestimento. Sia che tu stia passando dalla produzione di wafer da 6 pollici a 8 pollici o stia ottimizzando un processo MOCVD ad alta temperatura, i nostri anelli forniscono la schermatura termica e chimica necessaria per un'epitassia di livello mondiale.
