Cos'è una mezzaluna in una camera di reazione LPE?

Nei sistemi epitassia al carburo di silicio (SiC), molti componenti chiave del reattore rimangono sconosciuti al di fuori dell'industria manifatturiera dei semiconduttori. Uno di questi componenti è la “Halfmoon”, una parte strutturale a base di grafite comunemente utilizzata all’interno delle camere di reazione LPE.

Sebbene Halfmoon non sia esso stesso un supporto per wafer, svolge un ruolo importante nel mantenimento della stabilità del reattore durante i processi di crescita epitassiale ad alta temperatura. Poiché la produzione di semiconduttori SiC si sposta verso wafer più grandi e controlli di processo più severi, la progettazione e le prestazioni dei materiali dei componenti interni del reattore sono diventate sempre più importanti.

Comprendere la camera di reazione LPE

LPE (Liquid Phase Epitaxy) è una tecnica di crescita dei cristalli utilizzata nella produzione di semiconduttori. Nei sistemi epitassia SiC, la camera di reazione opera in condizioni estremamente impegnative che coinvolgono:

• Temperature elevate
• Gas di processo reattivi
• Cicli termici lunghi
• Controllo rigoroso della contaminazione
• Requisiti di flusso di gas stabile

I moderni sistemi di epitassia SiC come i reattori LPE fanno molto affidamento su strutture stabili del campo termico e sulla gestione del flusso di gas all'interno della camera di reazione. Anche piccole variazioni nella distribuzione della temperatura o nell'uniformità del flusso di gas possono influenzare direttamente la qualità dello strato epitassiale e la consistenza del wafer.

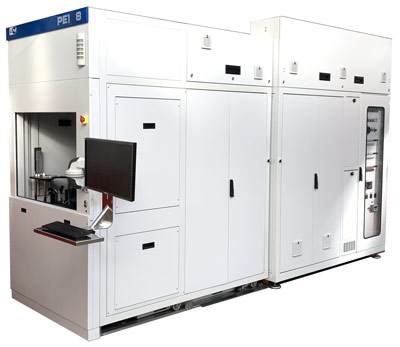

Il reattore epitassia LPE PE1O6 SiC, un sistema orizzontale a pareti calde utilizzato per la crescita avanzata dei wafer SiC.

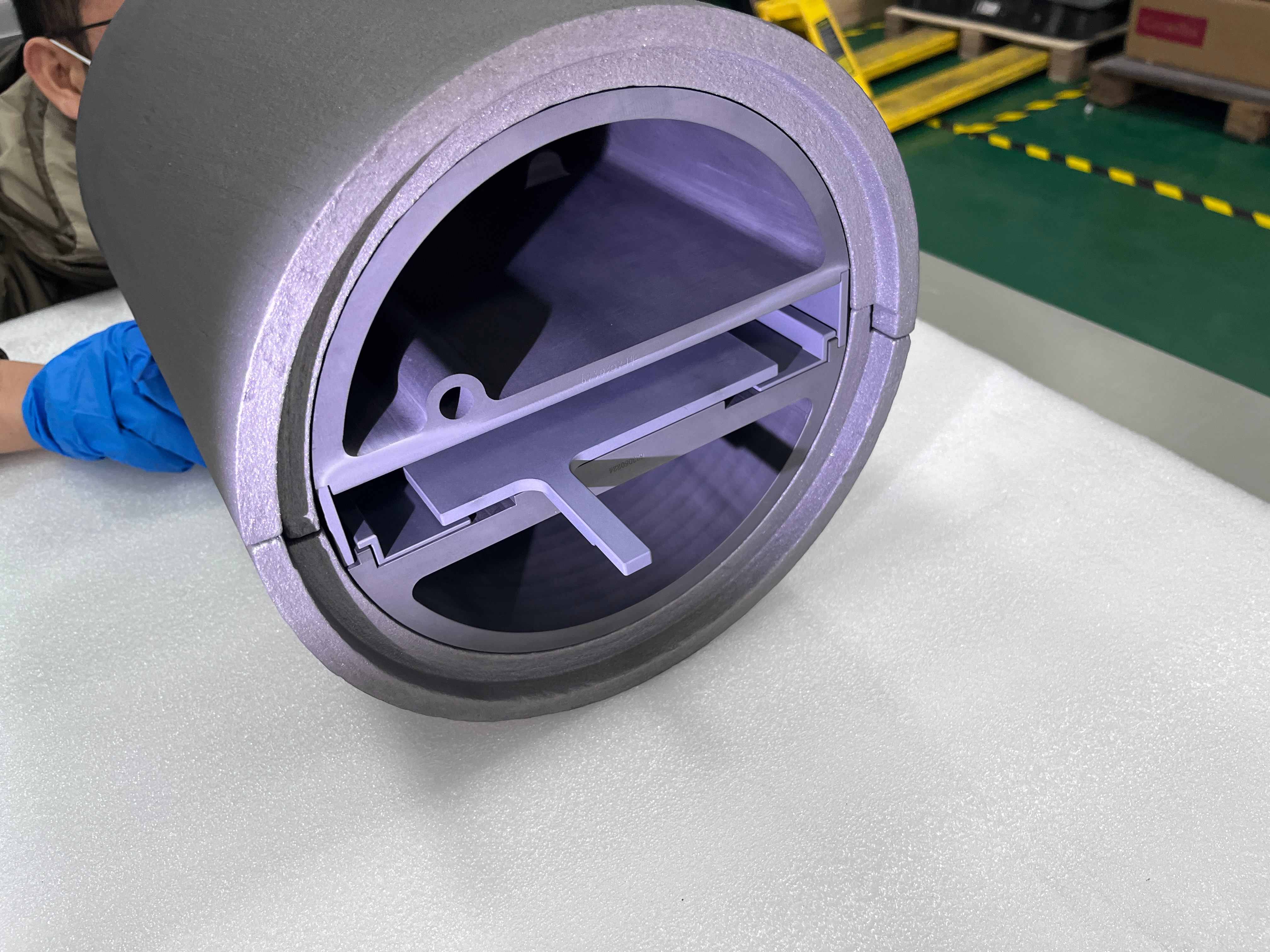

All'interno della camera, più componenti a base di grafite lavorano insieme per creare un ambiente termico e chimico controllato per la crescita epitassiale. La Halfmoon è uno di questi componenti strutturali di supporto.

Perché si chiama “Mezzaluna”?

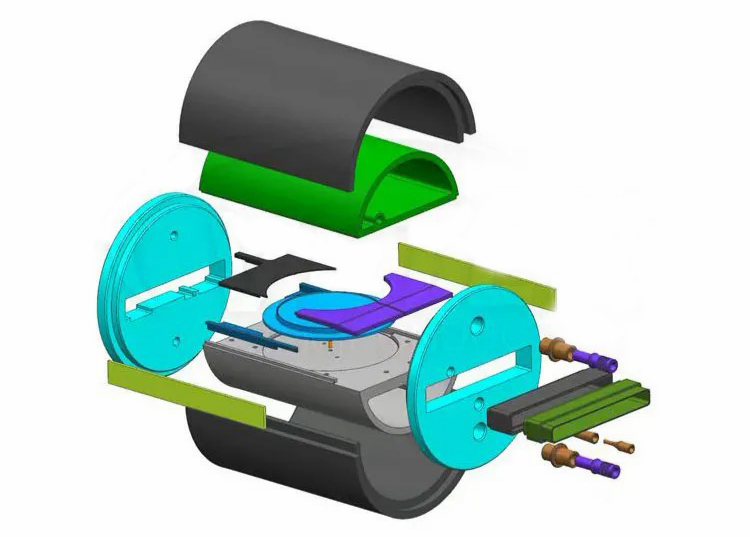

La parte prende il nome principalmente dalla sua forma. In molti reattori LPE, il componente appare simile a una struttura a semicerchio o a mezzaluna quando installato attorno all'area della zona calda.

Diversi produttori di apparecchiature utilizzano design leggermente diversi. Alcune parti della Halfmoon sono più spesse, alcune includono strutture di supporto aggiuntive e altre sono direttamente collegate ai gruppi rotanti all'interno della camera.

Negli attuali sistemi di reattori, la geometria è solitamente ottimizzata insieme al campo termico e alla disposizione della camera anziché seguire uno standard universale.

Funzioni del componente mezzaluna

Sebbene i progetti dei reattori differiscano, i componenti Halfmoon comunemente contribuiscono a diverse funzioni importanti.

1. Strutture di supporto del reattore

All'interno di un reattore epitassia, molte parti di grafite si espandono e si restringono ripetutamente durante i cicli di riscaldamento. Per questo motivo, la stabilità meccanica dei componenti di supporto interni diventa importante nei lunghi cicli di produzione.

In alcuni progetti di reattori, Halfmoon aiuta a mantenere la posizione relativa delle strutture della camera vicina in condizioni operative ad alta temperatura. Anche una lieve deformazione può influenzare l'allineamento della camera o la ripetibilità del processo.

2. Aiutare la stabilità del flusso di gas

Il comportamento del flusso di gas all'interno di un reattore SiC è più complicato di quanto appaia dall'esterno. Ad alta temperatura, anche cambiamenti strutturali relativamente piccoli all'interno della camera possono alterare le condizioni del flusso locale.

A seconda della piattaforma del reattore, la Halfmoon può influenzare indirettamente il modo in cui i gas di processo si muovono nella regione della zona calda. Questo è uno dei motivi per cui la geometria della camera interna viene spesso attentamente ottimizzata durante lo sviluppo del reattore.

3. Coordinamento del campo termico

I moderni sistemi di epitassia richiedono gradienti termici attentamente controllati. La disposizione dei componenti in grafite all'interno della camera influenza la distribuzione del calore e l'efficienza termica.

I componenti della mezzaluna possono influenzare indirettamente:

• Riflessione del calore
• Equilibrio termico
• Stabilità della temperatura locale
• Prestazioni di schermatura termica

Ciò diventa sempre più importante per la lavorazione di wafer di grandi dimensioni.

4. Supporto dei sistemi di rotazione meccanica

Alcuni sistemi LPE utilizzano gruppi rotanti per migliorare l'uniformità della deposizione durante la crescita epitassiale. In queste configurazioni, la Lower Halfmoon può essere integrata con strutture rotanti o di supporto vicine all'interno della camera.

I requisiti meccanici possono diventare piuttosto impegnativi perché il reattore deve funzionare continuamente sia ad alta temperatura che in condizioni chimicamente reattive.

Perché la grafite è ancora ampiamente utilizzata nei sistemi di reattori

Ancora oggi, la grafite rimane uno dei materiali più pratici per le applicazioni nel campo termico dei semiconduttori. È relativamente leggero, può essere lavorato in forme complesse e mantiene proprietà stabili a temperature alle quali molti metalli fallirebbero.

Per i produttori di reattori, un altro vantaggio è che la grafite risponde bene alla lavorazione di precisione, il che è importante per i componenti installati all’interno di camere ristrette.

Allo stesso tempo, anche la grafite nuda presenta dei limiti. In caso di esposizione a lungo termine ai gas di processo reattivi e a cicli termici ripetuti, la superficie può degradarsi gradualmente o generare particelle. Per questo motivo, le strutture di grafite rivestita sono ora comunemente utilizzate nei moderni sistemi epitassiaci SiC.

Il ruolo del rivestimento SiC CVD

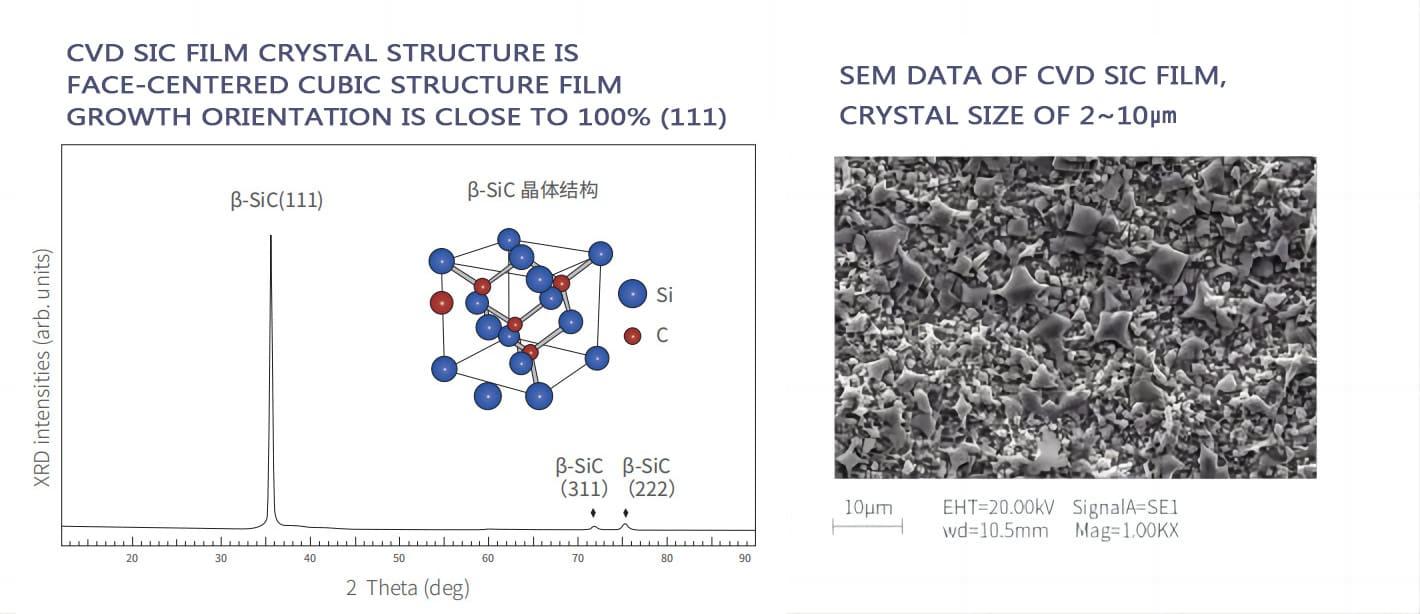

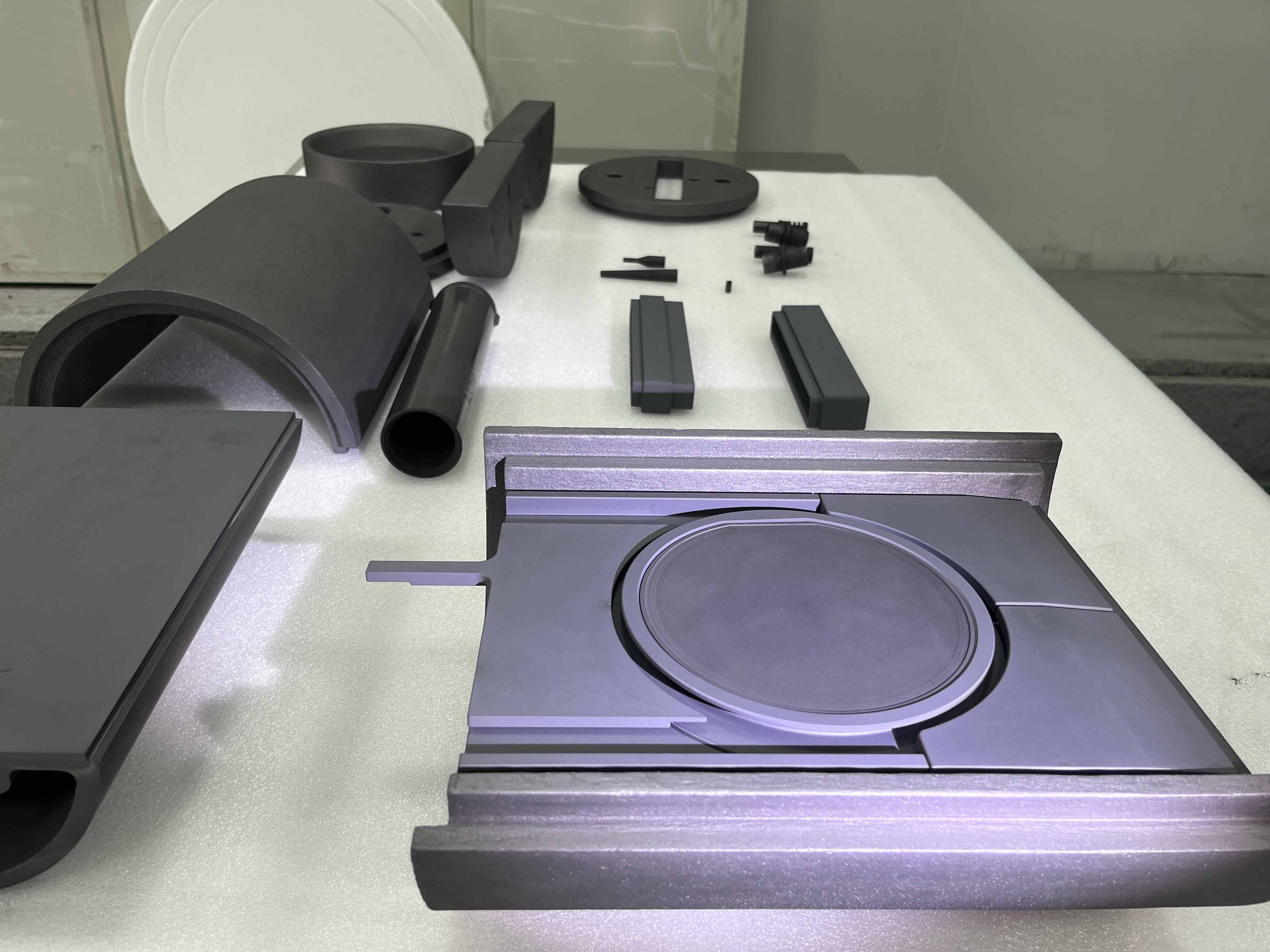

Il rivestimento CVD SiC (Chemical Vapor Deposition Silicon Carbide) è ampiamente utilizzato sui componenti dei reattori in grafite nei sistemi epitassiaci SiC.

Il rivestimento forma uno strato protettivo denso sulla superficie della grafite, contribuendo a migliorare:

• Resistenza alla corrosione
• Purezza superficiale
• Resistenza all'usura
• Prestazioni di shock termico
• Stabilità del processo

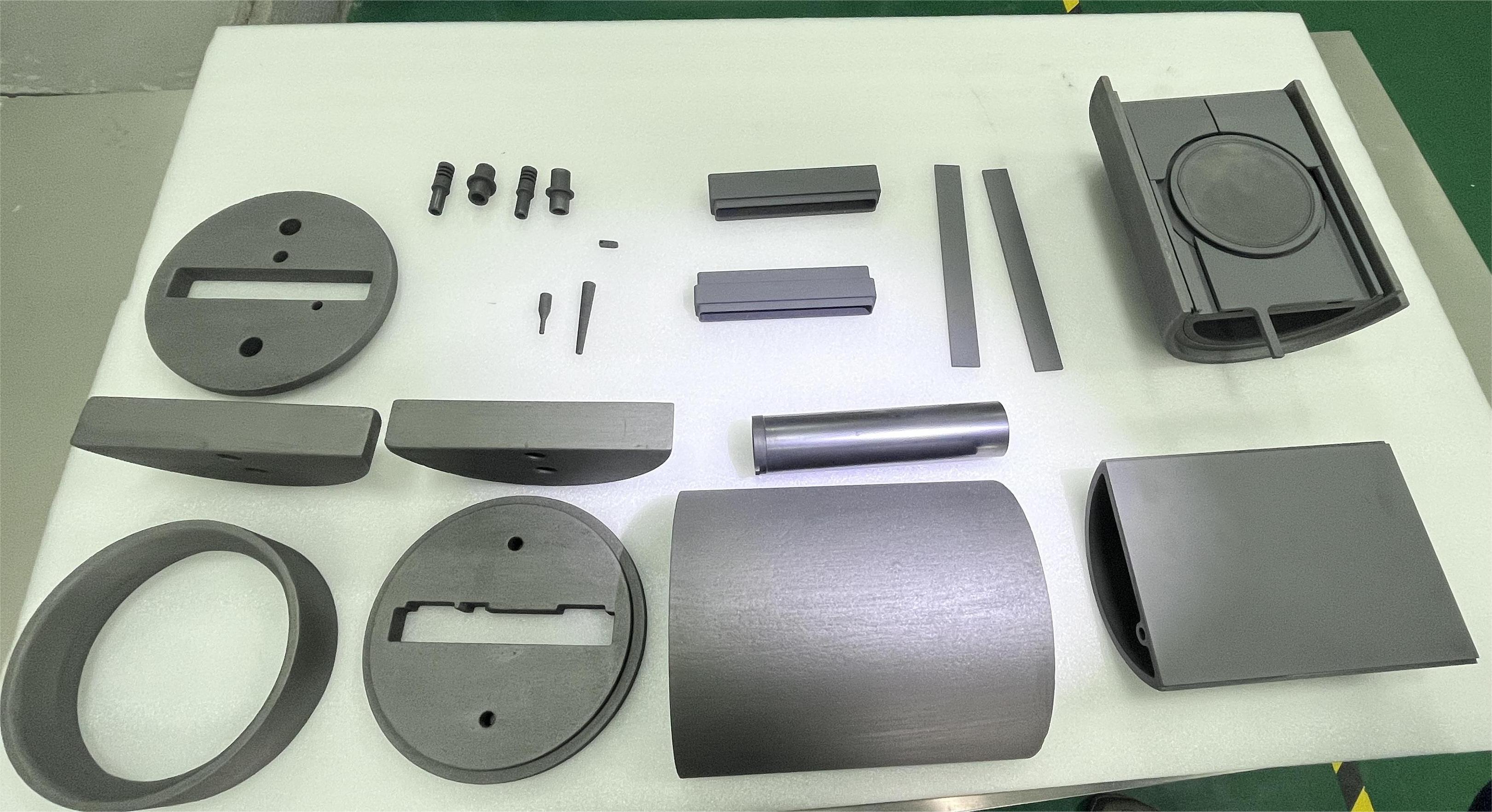

I componenti in grafite rivestita in SiC si trovano ora comunemente in:

• Suscettori
• Portatori di wafer
• Fodere per camere
• Componenti del flusso di gas
• Assemblee di mezzaluna

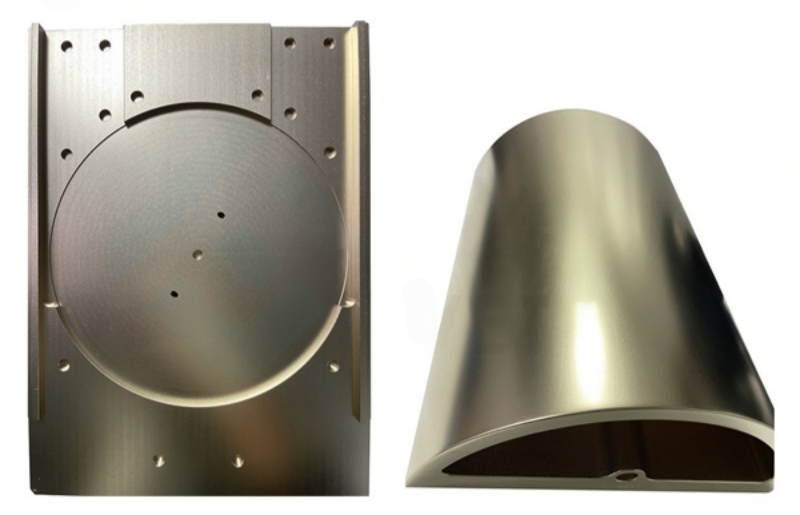

Perché sempre più aziende stanno studiando i rivestimenti TaC

Negli ultimi anni, il rivestimento TaC ha iniziato ad attirare maggiore attenzione nelle applicazioni avanzate nel campo termico dei semiconduttori, in particolare nei processi SiC ad alta temperatura.

Uno dei motivi è che alcuni sistemi di crescita dei cristalli di prossima generazione operano in condizioni in cui i materiali di rivestimento convenzionali possono essere sottoposti a maggiori stress termici e chimici durante lunghi cicli di processo.

Rispetto ai tradizionali rivestimenti SiC, il TaC mostra generalmente una maggiore stabilità chimica a temperature estremamente elevate. Per questo motivo, ricercatori e produttori di apparecchiature continuano a valutare il suo potenziale per futuri sistemi di reattori ad alta temperatura.

Materiali di isolamento termico attorno al reattore

Oltre alle parti strutturali in grafite, anche i materiali di isolamento termico influenzano fortemente le prestazioni del reattore.

I sistemi a semiconduttori utilizzano spesso:

• Feltro morbido di grafite
• Feltro rigido in grafite
• Feltro in fibra di carbonio a base PAN
• Materiali isolanti compositi in carbonio

Questi materiali aiutano a ridurre la perdita di calore e a mantenere una distribuzione stabile della temperatura durante i lunghi cicli di crescita.

Richieste crescenti nella moderna epitassia SiC

Mentre l’industria del SiC si sposta verso piattaforme wafer da 200 mm, i componenti interni dei reattori devono far fronte a requisiti sempre più severi in termini di stabilità termica, precisione dimensionale e controllo della contaminazione.

Il rapido sviluppo di veicoli elettrici, sistemi di energia rinnovabile ed elettronica di potenza ad alta frequenza sta accelerando la domanda di wafer SiC.

Poiché le dimensioni dei wafer aumentano da 4 pollici a piattaforme da 6 pollici e 8 pollici, i componenti del reattore devono soddisfare requisiti più severi per:

• Precisione dimensionale
• Uniformità del rivestimento
• Stabilità termica
• Controllo della purezza
• Affidabilità meccanica

Anche i componenti delle camere di supporto, come i gruppi Halfmoon, stanno diventando sempre più impegnativi dal punto di vista tecnico.

Conclusione

La Halfmoon può sembrare una struttura di grafite relativamente semplice all'interno di una camera di reazione LPE, ma contribuisce a diversi aspetti importanti del funzionamento del reattore, tra cui stabilità termica, coordinazione del flusso di gas e supporto meccanico.

La sua evoluzione riflette anche tendenze più ampie nella produzione di semiconduttori: temperature più elevate, processi più puliti, wafer più grandi e ingegneria dei materiali più avanzata.

Man mano che la tecnologia epitassiale SiC continua a svilupparsi, i componenti dei reattori e le tecnologie di rivestimento diventeranno probabilmente ancora più specializzati e orientati alle prestazioni.
