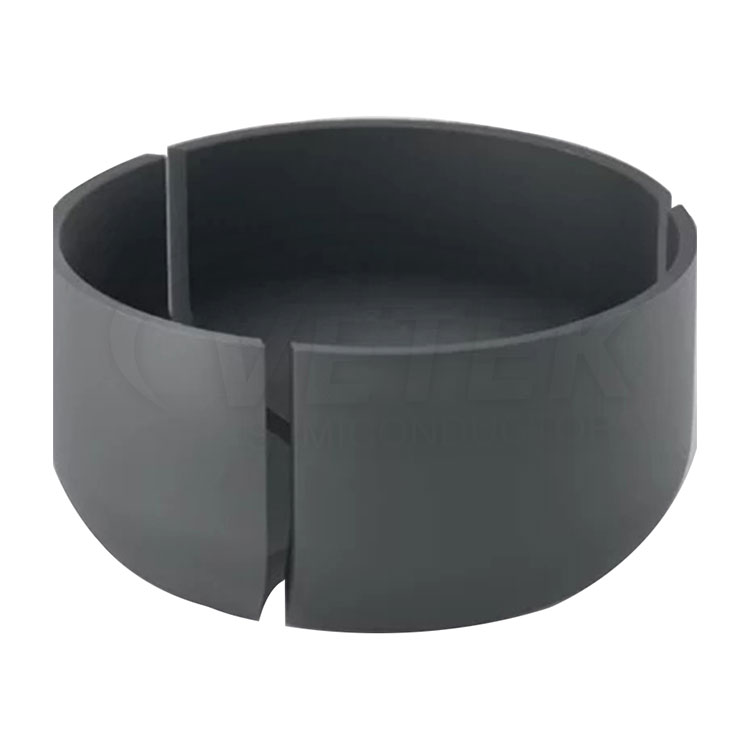

Crogiole di grafite a tre petali

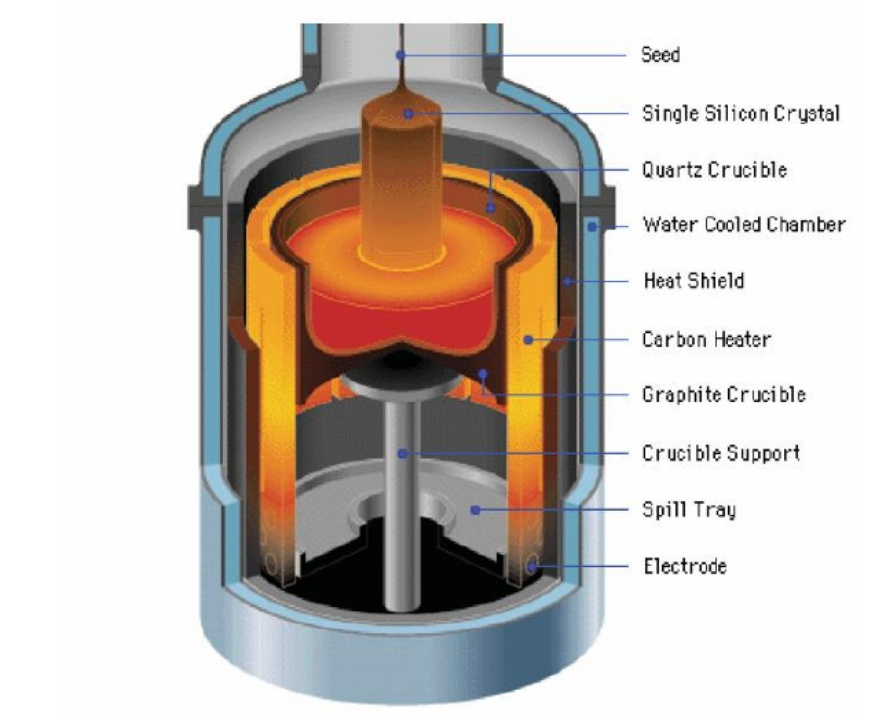

Il crogiolo di grafite a tre peti di Vetek Semiconductor progettato per il processo di crescita del silicio monocristallino per metodo CZ, il crogiolo di grafite a struttura a tre peti è realizzato in materiale di grafite ad alta purezza isostatica. Attraverso l'innovativa struttura a tre petali, il tradizionale crogiolo integrato può risolvere efficacemente le difficoltà di smontaggio, la concentrazione di stress termico e altri punti deboli del settore ed è ampiamente utilizzato nei wafer di silicio fotovoltaico, nei wafer a semiconduttore e in altri campi di produzione di fascia alta.

Evidenziazioni del processo principale

1. Tecnologia di elaborazione della grafite ultra-precisione

Purività del materiale: l'uso del substrato di grafite pressato isostatico con contenuto di cenere <5ppm, se necessario e generalmente ＜ 10 ppm per garantire zero inquinamento nel processo di fusione del silicio

Rafforzamento strutturale: dopo essere stato grafitizzato a 2200 ℃, la resistenza alla flessione è ≥45 MPA e il coefficiente di espansione termica è ≤4,6 × 10⁻⁶/℃

Trattamento superficiale: il rivestimento di carbonio pirolitico da 10-15μm viene depositato mediante processo CVD per migliorare la resistenza all'ossidazione (perdita di peso <1,5%/100H@1600℃).

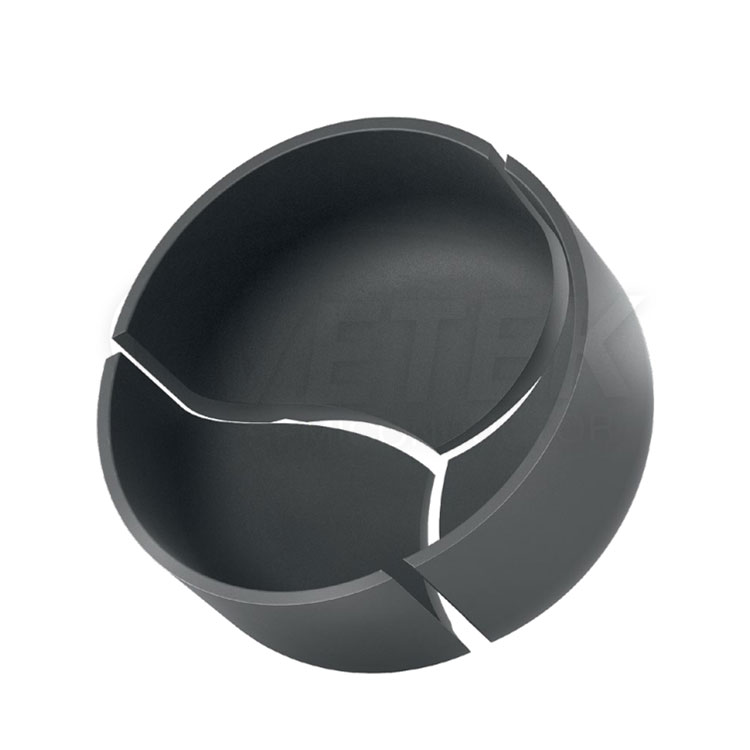

2. Design innovativo della struttura a tre petali

Assemblaggio modulare: struttura a tre lobo a 120 °, installazione ed efficienza di smontaggio è aumentata del 300%

Progettazione del rilascio di stress: la struttura divisa disperde efficacemente lo stress di espansione termica e estende la durata di servizio a oltre 200 cicli

Adatta di precisione: lo spazio tra le valvole è <0,1 mm e l'adesivo in ceramica ad alta temperatura garantisce una perdita zero nel processo di fusione del silicio

3. Servizi di elaborazione personalizzati

Supporto φ16 "--φ40" personalizzazione a grandezza naturale, controllo della tolleranza dello spessore della parete ± 0,5 mm

La struttura della densità del gradiente 1.83g/cm³ può essere selezionata per ottimizzare la distribuzione del campo termico

Fornire processi a valore aggiunto come il rivestimento composito di nitruro di boro e il rafforzamento del bordo del metallo di renio

Scenario di applicazione tipico

Industria fotovoltaica

Asta di silicio monocristallino Disegno continuo: adatto per la produzione di wafer di silicio di grandi dimensioni G12, supporto ≥500 kg di capacità di carico

Batteria di topcon di tipo n: migrazione ultra-bassa di impurità garantisce una durata di minoranza> 2ms

Aggiornamento del campo termico: compatibile con modelli di fornace a cristallo singolo mainstream (PVI, Ferrotec, ecc.)

Produzione di semiconduttori

8-12 pollici di silicio monocristallino di livello semiconduttore: soddisfare i requisiti di pulizia di classe semi standard

Cristalli drogati speciali: controllo preciso dell'uniformità di distribuzione del boro/fosforo

Semiconduttore di terza generazione: processo di preparazione a singolo cristallo SIC compatibile

Campo di ricerca scientifica

Ricerca e sviluppo di wafer di silicio ultrasottili per celle solari spaziali

Test di crescita di nuovi materiali cristallini (germanio, arsenide di gallio)

Limit Parameter Research (3000 ℃ esperimento di fusione a temperatura alta)

Sistema di garanzia della qualità

Certificazione ISO 9001/14001 Dual System

Fornire report di test materiali per i clienti (analisi di composizione XRD, Microstruttura SEM)

Sistema di tracciabilità dell'intero processo (marcatura laser + storage blockchain)
