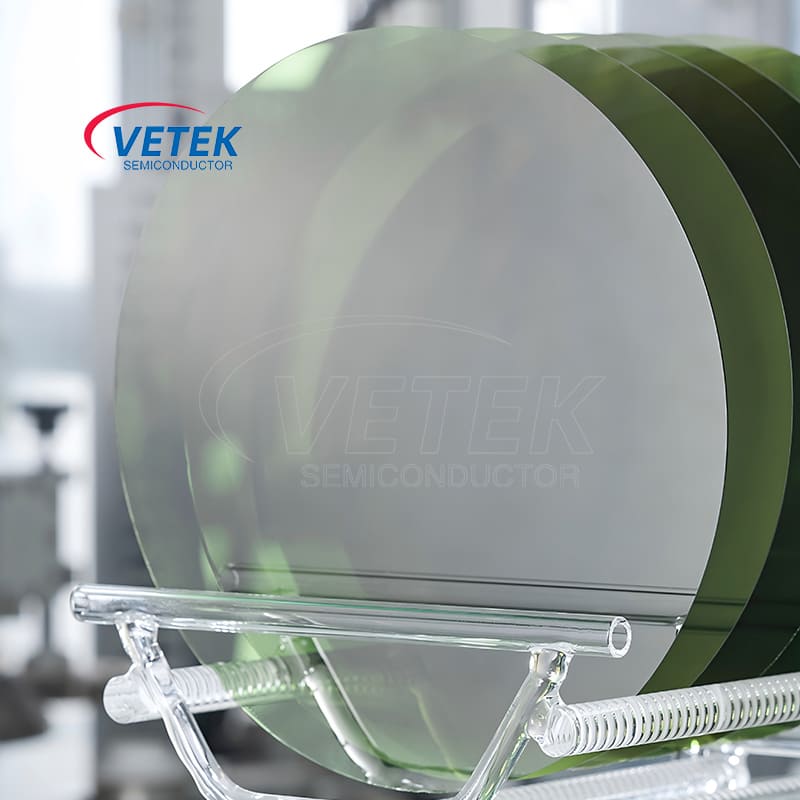

4H di tipo SIC di tipo semi isolante

SIC Wafer svolge più ruoli chiave nel processo di elaborazione dei semiconduttori. In combinazione con la sua elevata resistività, alta conduttività termica, gap di banda largo e altre proprietà, è ampiamente utilizzato in campi ad alta frequenza, ad alta potenza e ad alta temperatura, specialmente nelle applicazioni a microonde e RF. È un prodotto componente indispensabile nel processo di produzione dei semiconduttori.

Vantaggio principale

1. Eccellenti proprietà elettriche

Il campo elettrico di rottura critico elevato (circa 3 mV/cm): circa 10 volte superiore al silicio, può supportare una tensione più elevata e una progettazione dello strato di deriva più sottile, riducendo significativamente la resistenza di ondata, adatta per dispositivi di alimentazione ad alta tensione.

Proprietà semi-insulanti: elevata resistività (> 10^5 ω · cm) attraverso il doping del vanadio o la compensazione intrinseca dei difetti, adatti a dispositivi RF ad alta frequenza, a bassa perdita (come HEMT), riducendo gli effetti della capacità parassita.

2. Stabilità termica e chimica

L'elevata conducibilità termica (4,9 W /cm · K): eccellenti prestazioni di dissipazione del calore, supporto al lavoro ad alta temperatura (la temperatura di lavoro teorica può raggiungere 200 ℃ o più), ridurre i requisiti di dissipazione del calore del sistema.

Inertezza chimica: inerte alla maggior parte degli acidi e degli alcali, forte resistenza alla corrosione, adatto a un ambiente duro.

3. Struttura del materiale e qualità del cristallo

Struttura politypica 4H: la struttura esagonale fornisce una maggiore mobilità elettronica (ad es. Mobilità di elettroni longitudinali di circa 1140 cm²/V · s), che è superiore ad altre strutture politypiche (ad esempio 6H-SIC) ed è adatta per dispositivi ad alta frequenza.

Crescita epitassiale di alta qualità: a bassa densità di difetto eterogenei pellicole epitassiali (come gli strati epitassiali su substrati compositi ALN/SI) possono essere ottenuti attraverso la tecnologia CVD (deposizione di vapore chimico), migliorando l'affidabilità dei dispositivi.

4. Compatibilità del processo

Compatibile con il processo di silicio: lo strato di isolamento SIO₂ può essere formato attraverso l'ossidazione termica, che è facile da integrare dispositivi di processo a base di silicio come MOSFET.

Ottimizzazione a contatto ohmica: l'uso del processo di lega di metallo multistrato (come Ni/Ti/Pt), ridurre la resistenza di contatto (come la resistenza di contatto Ni/Si/AL della struttura a partire da 1,3 × 10^-4 ω · cm), migliorare le prestazioni del dispositivo.

5. Scenari di applicazione

Elettronica di alimentazione: utilizzato per produrre diodi Schottky ad alta tensione (SBD), moduli IGBT, ecc., Supporto ad alte frequenze di commutazione e basse perdite.

Dispositivi RF: adatto per stazioni base di comunicazione 5G, radar e altri scenari ad alta frequenza, come i dispositivi ALGAN/GAN HEMT.

Vetek Semiconductor persegue costantemente una maggiore qualità dei cristalli e una qualità di elaborazione per soddisfare le esigenze dei clienti. Attualmente, attualmente4 polliciE6 pollici products are available,E8 polliciI prodotti sono in fase di sviluppo.

Specifiche del prodotto di base del substrato SIC semi-insulante:

Specifiche semi-isulanti della qualità del cristallo del substrato SIC:

4h tipo di rilevamento del substrato SIC di tipo semi isolante:
