Wafer SiC di tipo p 4° fuori asse
  • Wafer SiC di tipo p 4° fuori asseWafer SiC di tipo p 4° fuori asse

Wafer SiC di tipo p 4° fuori asse

VeTek Semiconductor è un produttore cinese professionale di wafer SiC di tipo p a 4° fuori asse. Il wafer SiC di tipo p a 4° fuori asse è uno speciale materiale semiconduttore utilizzato in dispositivi elettronici ad alte prestazioni. VeTek Semiconductor si impegna a fornire soluzioni avanzate per vari prodotti SiC Wafer. Attendiamo sinceramente con impazienza la vostra ulteriore consultazione.

In qualità di produttore professionale di semiconduttori in Cina, VeTek Semiconductor 4° fuori asse tipo pWafer SiCsi riferisce a wafer di carburo di silicio (SiC) 4H che deviano di 4° dalla direzione del cristallo principale del cristallo (solitamente l'asse c) durante il taglio e subiscono un drogaggio di tipo P. Questo prodotto viene solitamente utilizzato nella produzione di dispositivi elettronici di potenza e dispositivi a radiofrequenza (RF) nella catena industriale dei semiconduttori e presenta eccellenti vantaggi di prodotto.


Attraverso il taglio fuori asse, il wafer SiC di tipo p a 4° fuori asse di VeTek Semiconductor può ridurre efficacemente dislocazioni e difetti generati durante la crescita dello strato epitassiale, migliorando così la qualità del wafer. Inoltre, l'orientamento fuori asse di 4° aiuta a creare uno strato epitassiale più uniforme e privo di difetti, migliora la qualità dello strato epitassiale ed è generalmente adatto per la produzione di dispositivi ad alte prestazioni.


Inoltre, i prodotti wafer SiC di tipo p a 4° fuori asse di VeTek Semiconductor possono fare in modo che il wafer abbia più portatori di fori e formi un semiconduttore di tipo P drogando le impurità dell'accettore (come alluminio o boro). I wafer 4H-SiC di tipo P vengono spesso utilizzati nella produzione di dispositivi di potenza che richiedono uno strato di tipo P. Questo tipo di semiconduttore ha eccellenti proprietà elettriche.


Rispetto ad altri polimorfi come 6H-SiC,4H-SICha una maggiore mobilità degli elettroni e un'intensità del campo elettrico di rottura ed è adatto per scenari ad alta frequenza e alta potenza. Inoltre, i materiali 4H-SiC hanno un'eccellente resistenza all'alta tensione e alle alte temperature e possono funzionare normalmente in ambienti difficili.


Standard relativi alla dimensione del wafer P-SIC di tipo P-Asse P-Asse P-Asse.

2inch 4inch 4°off axis p-type SiC Wafer Size-related standards


Standard di dimensione del wafer Sic di tipo P di tipo P di tipo P di tipo P di tipo P.


6 inch 4°off axis p-type SiC Wafer Size-related standards

Metodi e terminologia di rilevamento del wafer SiC di tipo p fuori asse a 4°


4°off axis p-type SiC Wafer Detection methods


VeTek Semiconductor dispone già di substrati 4H-SiC di tipo p fuori asse da 2~6 pollici.Il substrato è drogato con alluminio e appare blu. La resistività varia da 0,1 a 0,7Ω • cm.


Se si dispone di requisiti di prodotto per il wafer SIC di tipo P-Asse 4 ° di Off Asse, benvenuti a consultarci.


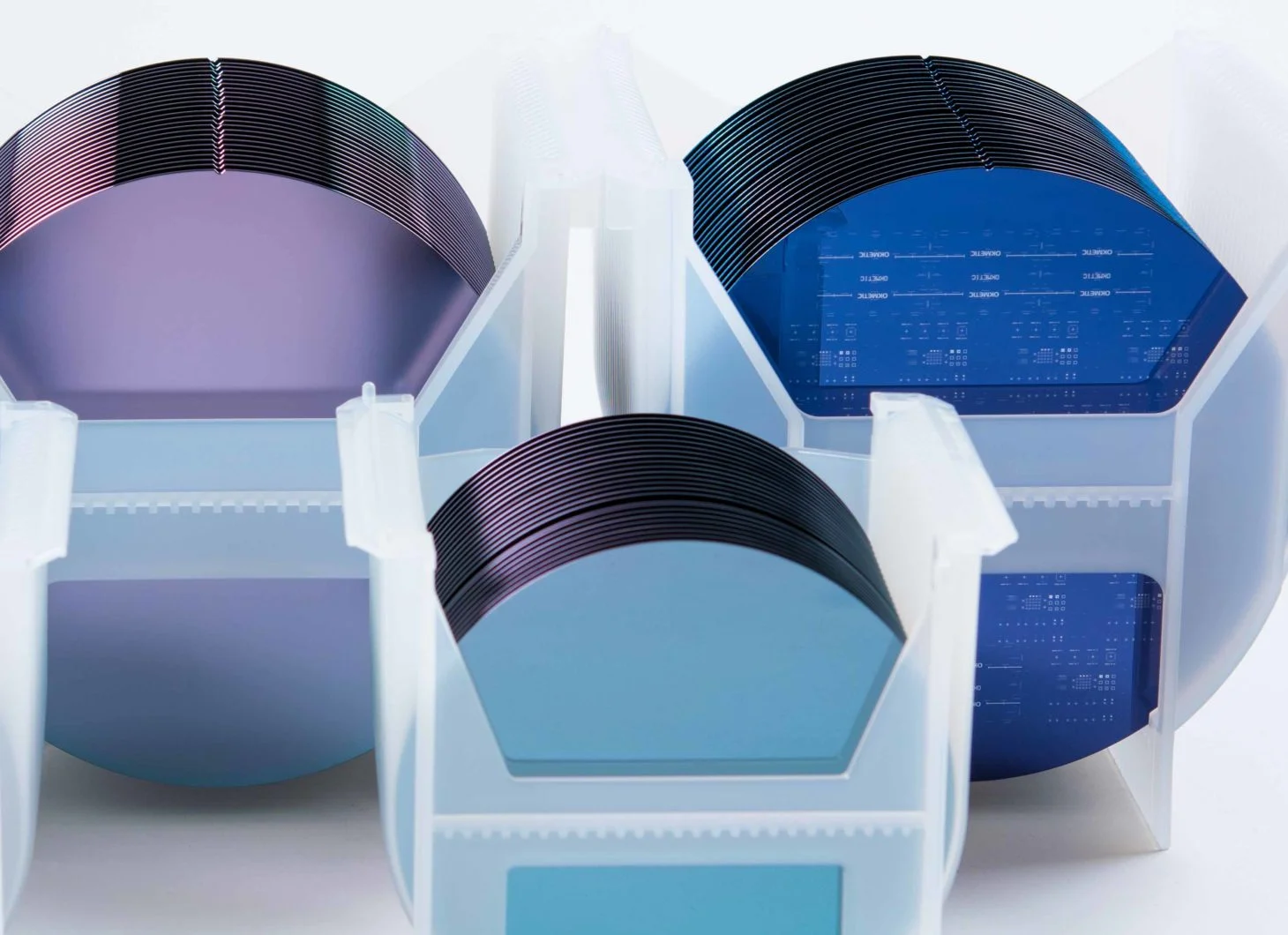

4° off-axis p-type 4H-SiC wafers from 2-6 inches were obtained

Tag caldi: Wafer Sic di tipo p-tipo 4 ° di Off Asse P
