Wafer fittizio di rivestimento CVD SIC
  • Wafer fittizio di rivestimento CVD SICWafer fittizio di rivestimento CVD SIC

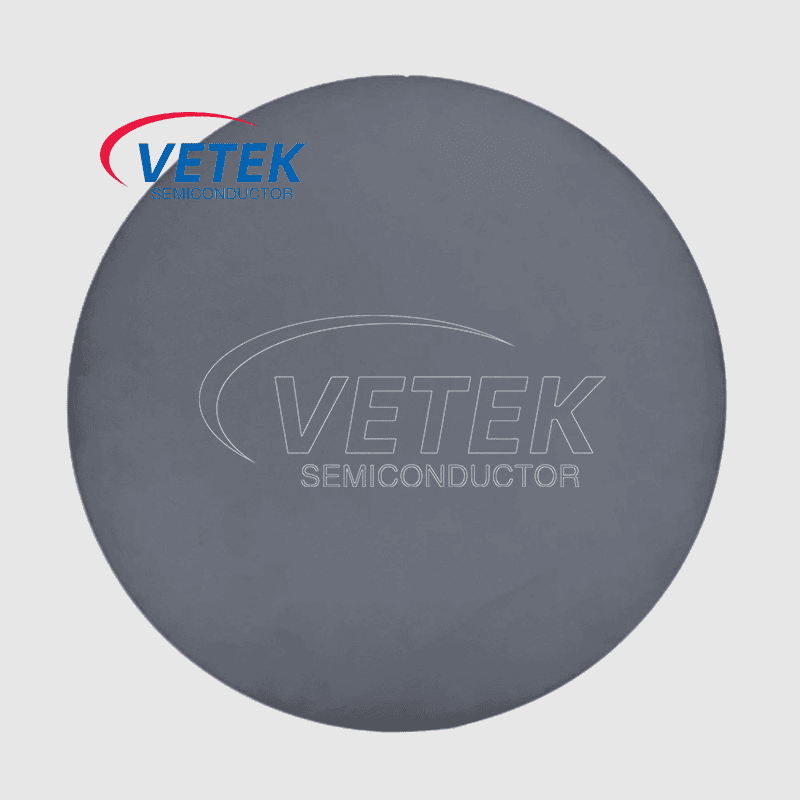

Wafer fittizio di rivestimento CVD SIC

Come leader produttori e fornitori di wafer SIC cinese, il wafer fittizio di rivestimento SIC CVD VETEK a semiconduttore è uno strumento specializzato nella produzione di semiconduttori, utilizzato principalmente ai fini del test del wafer di silicio e del processo di test del wafer. Le tue ulteriori richieste sono benvenute.

Caratteristiche del prodotto del wafer fittizio veteksemi CVD SIC:

● Resistenza al gas ad alta temperatura: Wafer fittizio SIC ha un'eccellente resistenza all'erosione del gas ad alta temperatura, adatta per l'uso in condizioni estreme. Questa resilienza garantisce prestazioni coerenti anche negli ambienti più esigenti.

● Integrità strutturale a lungo termine: Wafer fittizio di rivestimento CVD SIC sono progettati per resistere alla flessione e alla deformazione per lunghi periodi di tempo. La loro durata garantisce che rimangano affidabili nei cicli di test multipli, riducendo la necessità di una frequente sostituzione.

● Surface privo di particelle: I wafer fittizi SIC hanno una superficie facile da pulire che riduce al minimo i problemi delle particelle, che è fondamentale per mantenere un ambiente privo di contaminazione. Questa funzionalità supporta risultati di alta qualità e riduce il rischio di difetti.

● Stabilità chimica: La stabilità chimica del wafer fittizio rivestito SIC gli consente di resistere a una varietà di sostanze corrosive senza degrado. Questa funzione è fondamentale per mantenere l'integrità del wafer durante l'esposizione chimica.


veteksemi CVD SiC coating products

Usi specifici di wafer fittizie rivestiti CVD SIC :

● Test e sperimentazione versatili: Wafer fittizio rivestito SIC sono essenziali in tutte le fasi della produzione di semiconduttori, fornendo un mezzo sicuro e affidabile di test e sperimentazione. Sono essenziali all'inizio del processo di produzione, garantendo che tutti i parametri siano ottimali prima che vengano utilizzati i preziosi wafer di produzione.

● Protezione durante la diffusione: Durante il processo di diffusione, i wafer fittizi svolgono un ruolo vitale proteggendo i wafer di silicio standard. Questa funzione protettiva impedisce danni e contaminazione, mantenendo così l'integrità e la qualità del wafer originale.

● Precisione di misurazione: Questi wafer sono attentamente utilizzati per misurare lo spessore del film, la resistenza alla pressione e l'indice riflettente. Aiutano anche a rilevare la presenza di flipper e valutare le dimensioni dei modelli nella litografia, dando un contributo significativo all'accuratezza del processo e alla riduzione dei difetti.


In effetti, Vetek Semiconductor supporta i servizi di prodotto personalizzati e può fornire una serializzazione definita dall'utente su ciascun wafer fittizio di rivestimento SIC CVD in base alle esigenze dei clienti, consentendo dimensioni e spessore personalizzati. L'incisione del laser personalizzato elimina ulteriormente il rischio di contaminazione incrociata, garantendo un alto grado di purezza e affidabilità.


SEM Dati del film di rivestimento SIC CVD:

SEM DATA OF CVD SIC COATING FILM


Tag caldi: Wafer fittizio di rivestimento CVD SIC
