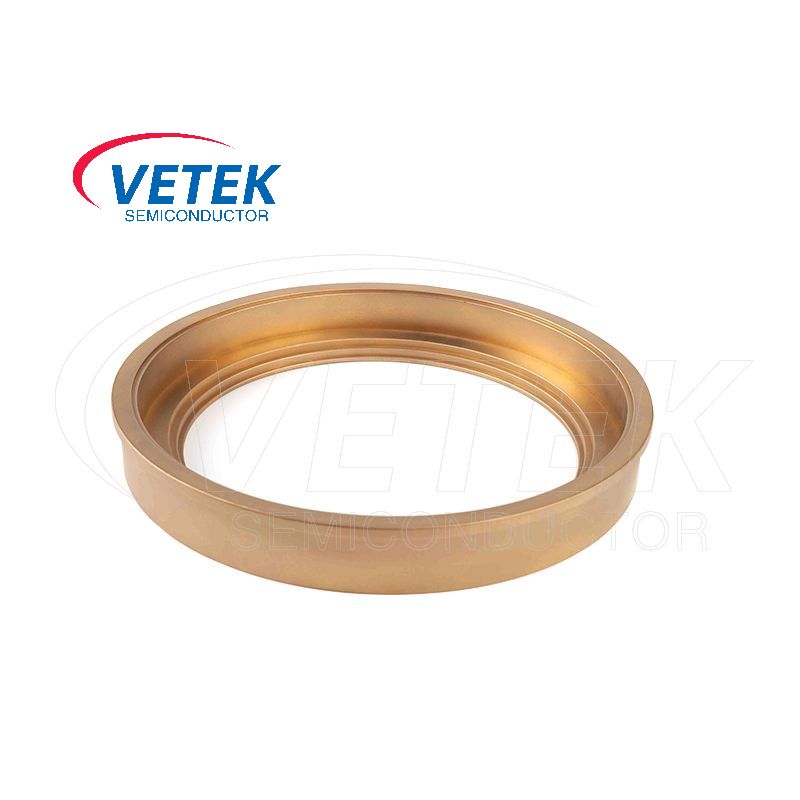

CVD TAC Coating Wafer Carrier

Durante il processo di produzione dei semiconduttori, Vetek Semiconductor’sCVD TAC Coating Wafer Carrierè un vassoio usato per trasportare wafer. Questo prodotto utilizza un processo di deposizione di vapore chimico (CVD) per ricoprire uno strato di rivestimento TAC sulla superficie delSubstrato di portatore di wafer. Questo rivestimento può migliorare significativamente l'ossidazione e la resistenza alla corrosione del portatore di wafer, riducendo al contempo la contaminazione delle particelle durante l'elaborazione. È un componente importante nell'elaborazione dei semiconduttori.

Offerte semiconduttoriCVD TAC Coating Wafer Carrierè composto da un substrato e arivestimento in carburo di tantalum (TAC).

Lo spessore dei rivestimenti in carburo di Tantalum è in genere nell'intervallo di 30 micron e TAC ha un punto di fusione fino a 3.880 ° C, fornendo un'eccellente resistenza alla corrosione e all'usura, tra le altre proprietà.

Il materiale di base del vettore è realizzato in grafite ad alta purezza osilicio carburo (sic), e quindi uno strato di TAC (durezza Knoop fino a 2000HK) viene rivestito in superficie attraverso un processo CVD per migliorare la sua resistenza alla corrosione e la resistenza meccanica.

Durante il processo di wafer, Vetek Semiconductor'sCVD TAC Coating Wafer Carrierpuò svolgere i seguenti ruoli importanti:

1. Protezione dei wafer

Protezione fisica Il vettore funge da barriera fisica tra il wafer e le fonti di danno meccanico esterno. Quando i wafer vengono trasferiti tra diverse apparecchiature di elaborazione, come tra una camera di deposizione di vapore chimica (CVD) e uno strumento di incisione, sono soggetti a graffi e impatti. Il vettore di wafer di rivestimento CVD TAC ha una superficie relativamente dura e liscia che può resistere alle normali forze di manipolazione e prevenire il contatto diretto tra il wafer e gli oggetti grezzi o acuti, riducendo così il rischio di danni fisici ai wafer.

Protezione chimica TAC ha un'eccellente stabilità chimica. Durante le varie fasi di trattamento chimico nel processo di wafer, come l'attacco a umido o la pulizia chimica, il rivestimento TAC CVD può impedire agli agenti chimici di entrare a diretta a contatto con il materiale del vettore. Ciò protegge il vettore di wafer dalla corrosione e dall'attacco chimico, garantendo che non vengano rilasciati contaminanti dal vettore sui wafer, mantenendo così l'integrità della chimica della superficie del wafer.

2. Supporto e allineamento

Supporto stabile Il vettore di wafer offre una piattaforma stabile per i wafer. Nei processi in cui i wafer sono sottoposti a un trattamento ad alta temperatura o ambienti ad alta pressione, come in un forno ad alta temperatura per la ricottura, il vettore deve essere in grado di sostenere uniformemente il wafer per prevenire la deformazione o il cracking del wafer. Il design adeguato e il rivestimento TAC di alta qualità del vettore garantiscono una distribuzione uniforme dello stress attraverso il wafer, mantenendo la sua piattaforma e l'integrità strutturale.

Allineamento preciso Allineamento Accurato è cruciale per vari processi di litografia e deposizione. Il corriere wafer è progettato con caratteristiche di allineamento precise. Il rivestimento TAC aiuta a mantenere l'accuratezza dimensionale di queste caratteristiche di allineamento nel tempo, anche dopo molteplici usi ed esposizione a diverse condizioni di elaborazione. Ciò garantisce che i wafer siano posizionati accuratamente all'interno dell'attrezzatura di elaborazione, consentendo modelli precisi e strati di materiali a semiconduttore sulla superficie del wafer.

3. Trasferimento di calore

La distribuzione uniforme del calore in molti processi di wafer, come l'ossidazione termica e la CVD, è essenziale un controllo preciso della temperatura. Il vettore di wafer di rivestimento CVD TAC ha buone proprietà di conducibilità termica. Può trasferire uniformemente il calore sul wafer durante le operazioni di riscaldamento e rimuovere il calore durante i processi di raffreddamento. Questo trasferimento di calore uniforme aiuta a ridurre i gradienti di temperatura attraverso il wafer, minimizzando le sollecitazioni termiche che potrebbero causare difetti nei dispositivi a semiconduttore in fabbricazione sul wafer.

Calore migliorato: efficienza di trasferimento Il rivestimento TAC può migliorare le caratteristiche complessive di trasferimento del vettore di wafer. Rispetto ai portatori o ai portatori non patinati con altri rivestimenti, la superficie del rivestimento TAC può avere una superficie più favorevole: energia e consistenza per lo scambio di calore con l'ambiente circostante e il wafer stesso. Ciò si traduce in un trasferimento di calore più efficiente, che può ridurre i tempi di elaborazione e migliorare l'efficienza di produzione del processo di produzione del wafer.

4. Controllo della contaminazione

PROPRIETÀ DI OUTSING LOW - Il rivestimento TAC mostra in genere un basso comportamento di degassificazione, che è cruciale nell'ambiente pulito del processo di fabbricazione del wafer. La degassamento di sostanze volatili dal portatore di wafer può contaminare la superficie del wafer e l'ambiente di elaborazione, portando a guasti al dispositivo e rendimenti ridotti. La natura bassa e scoraggiante del rivestimento TAC CVD garantisce che il vettore non introduca contaminanti indesiderati nel processo, mantenendo i requisiti ad alta purezza della produzione di semiconduttori.

Particella: superficie libera La natura liscia e uniforme del rivestimento TAC CVD riduce la probabilità di generazione di particelle sulla superficie del portatore. Le particelle possono aderire al wafer durante l'elaborazione e causare difetti nei dispositivi a semiconduttore. Riducendo al minimo la generazione di particelle, il vettore di wafer di rivestimento TAC aiuta a migliorare la pulizia del processo di produzione del wafer e aumentare la resa del prodotto.

Rivestimento in carburo di tantalum (TAC) su una sezione microscopica:

Proprietà fisiche di base del rivestimento CVD TAC：

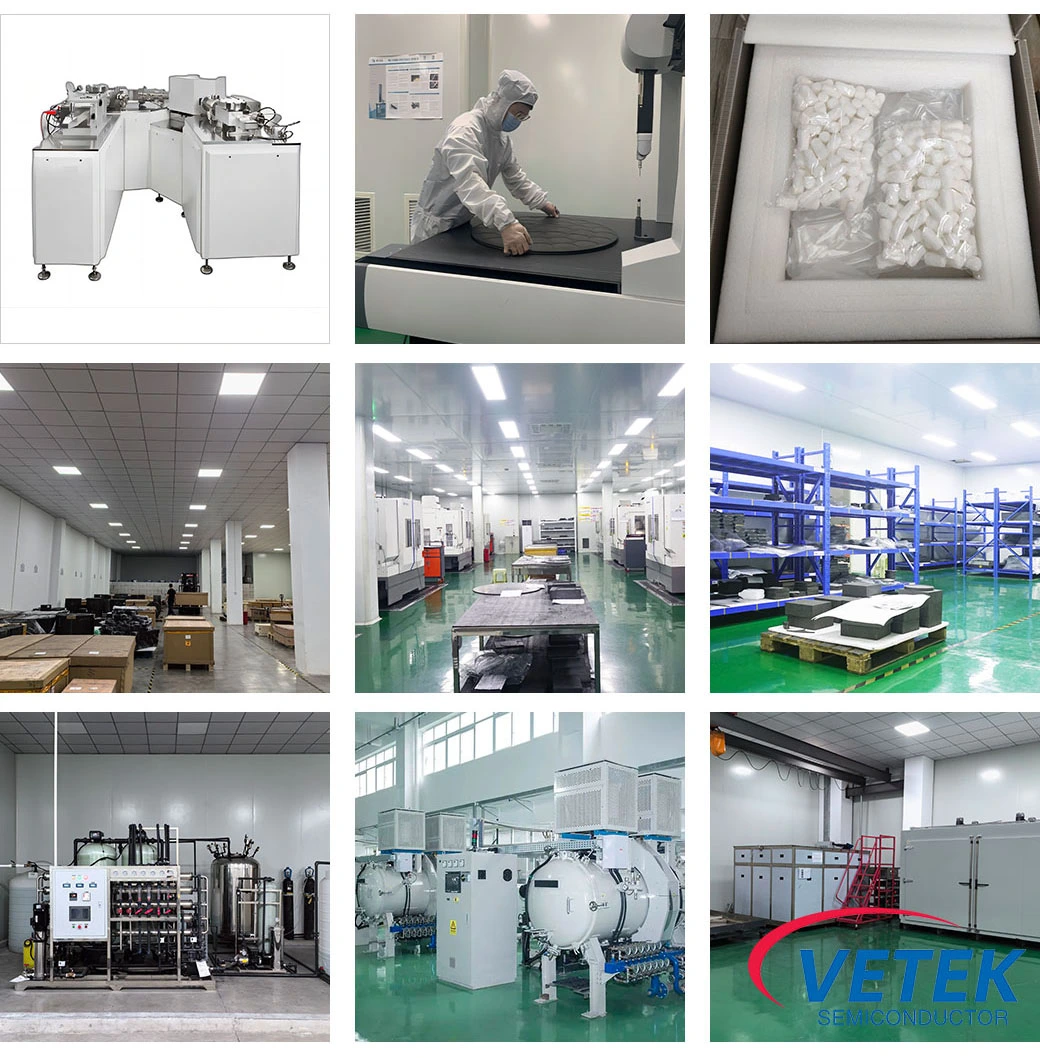

SemiconduttoreNegozi di produzione di vettori di wafer per rivestimento CVD:
