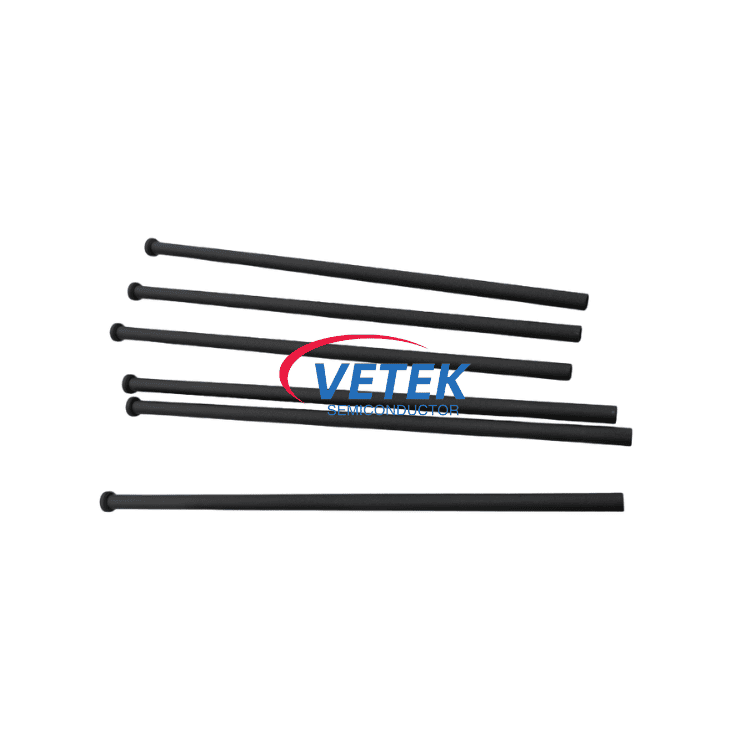

AMAT 0200-03201 Perno di sollevamento wafer SiC CVD

Caratteristiche del prodotto

 ● Nucleo in grafite ad elevata purezza + rivestimento CVD SiC – costruito per la produzione reale di semiconduttori.

 ● Gestisce i cicli di epitassia ad alta temperatura senza perdere la stabilità meccanica ciclo dopo ciclo.

 ● La forma a parete sottile riduce la massa termica e migliora la precisione nella gestione dei wafer.

 ● Lo strato SiC resiste ai gas di processo aggressivi e alla pulizia chimica.

 ● Il rivestimento liscio e uniforme significa meno dispersione di particelle e lavorazione più stabile. Manteniamo tolleranze strette con la lavorazione CNC per parti critiche di semiconduttori.

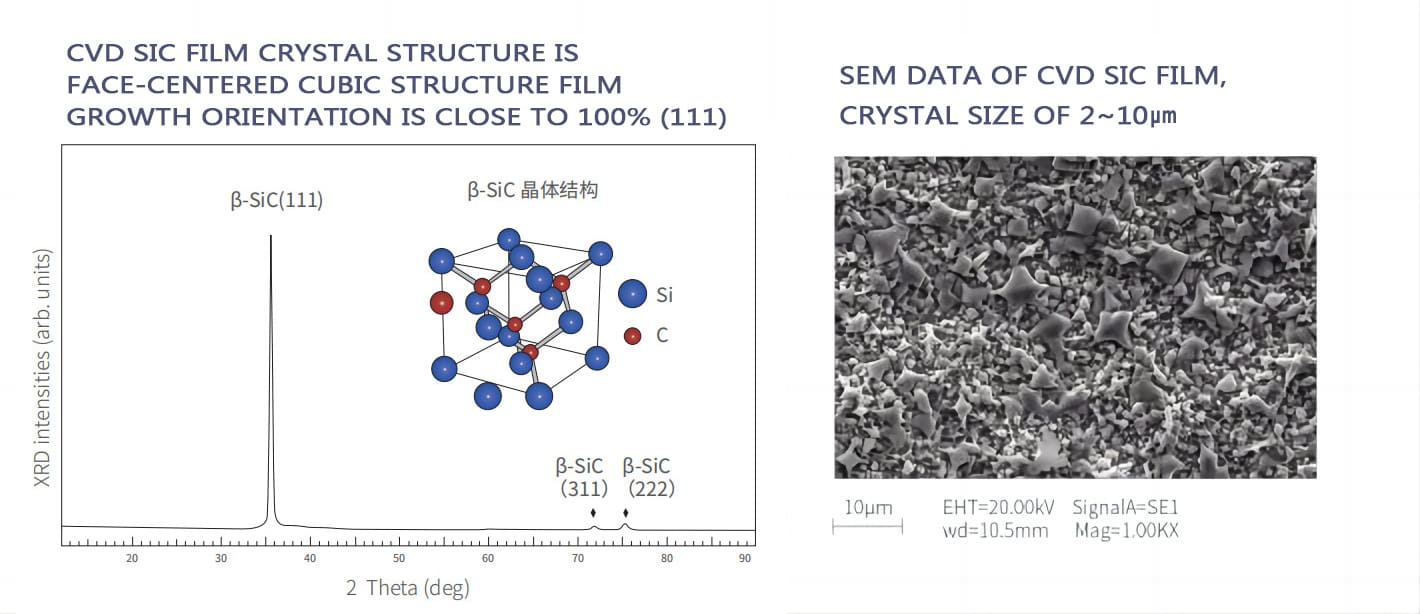

Proprietà fisiche di base del rivestimento SiC CVD

Applicazioni

 ● Epitassia del silicio (Si EPI): sollevamento, posizionamento e spostamento di wafer all'interno di reattori da 300 mm.

 ● Lavorazione generale di wafer semiconduttori in cui sono necessarie stabilità al calore, resistenza alla corrosione, basso contenuto di particelle e lunga durata dei componenti.

 ● Camere epitassia AMAT e sistemi di gestione dei wafer compatibili.

Perché scegliere VeTek Semiconductor

 ● Grafite rivestita in SiC di elevata purezza destinata all'uso nei semiconduttori.

 ● La stabilità termica e la resistenza chimica sono entrambe solide.

 ● Mantenere tolleranze strette: la lavorazione meccanica di precisione è la nostra specialità.

 ● Compatibile con AMAT, ASM, Aixtron e LPE.
