Conclusione principale:La scelta del giusto rivestimento CVD SiC, TaC o SiC solido determina direttamente i livelli di particelle e la durata dei componenti sulle linee di epitassia/attacco. Questo articolo fornisce chiari limiti di selezione in base a temperatura, atmosfera e processo, abbinati alle principali soluzioni di sostituzione delle apparecchiature e parametri chiave, per aiutarti a prendere decisioni rapide e ridurre i rischi.

Nei processi GaN MOCVD, i suscettori rivestiti in SiC a base di grafite possono tipicamente funzionare stabilmente per centinaia di ore a 1100°C in atmosfera NH₃/H₂; tuttavia, a causa della non uniformità del campo termico, le differenze nella durata del rivestimento tra le regioni marginali e centrali possono superare il 50%. Nei processi di crescita dei cristalli SiC PVT, quando la temperatura supera i 1600°C, il rivestimento SiC inizia a sublimare e a decomporsi, richiedendo il passaggio al rivestimento TaC o alle soluzioni SiC solide. Le conseguenze della scelta del materiale sbagliato dei componenti: nella migliore delle ipotesi, la sostituzione dei materiali di consumo ogni 2-3 mesi; nel peggiore dei casi, rottami di un'intera fornace di wafer a causa della contaminazione da particelle. Questo articolo è stato scritto dal team tecnico di VeTek Semiconductor (sotto la guida del Dr. Xiao), con l'obiettivo di stabilire un quadro decisionale sistematico di "modello di attrezzatura → condizioni di processo → selezione dei componenti → aspettativa di vita" per gli ingegneri di epitassia/incisione/PVT, aiutandoti ad abbinare rapidamente i materiali, controllare le particelle e valutare i fornitori.

1. Come selezionare il rivestimento SiC, il rivestimento TaC o il SiC solido in base alle condizioni di processo?

Conclusione principale:Decidere in base alle tre dimensioni “temperatura → atmosfera → tipo di processo”: dare priorità al rivestimento SiC CVD a ≤1600°C; selezionare TaC per >2000°C o atmosfere fortemente corrosive; dare priorità al SiC solido per gli scenari di incisione e di pulizia ultraelevata.

Quando selezionano la linea di produzione effettiva, gli ingegneri molto spesso chiedono: "Per la mia attrezzatura Aixtron/Veeco, che esegue l'epitassia GaN o SiC, a quale temperatura e in quale atmosfera, quale rivestimento dovrei utilizzare?" La risposta non è complicata, ma le tre dimensioni devono essere collegate tra loro.

La finestra della temperatura è la prima soglia

Il rivestimento CVD SiC può ancora mantenere l'integrità strutturale al di sotto di circa 2000–2100°C. Oltre questo intervallo si verifica un'evaporazione incongruente (volatilazione preferenziale del silicio), che porta all'irruvidimento della superficie e all'aumento delle particelle. Il rivestimento TaC ha un punto di fusione fino a 3880°C e può mantenere una pressione di vapore estremamente bassa anche in ambienti di crescita dei cristalli PVT superiori a 2400°C. Il SiC solido non presenta problemi di interfaccia rivestimento-substrato ed è adatto per l'incisione di componenti della camera soggetti a ripetuti shock termici.

L'atmosfera e la corrosività determinano la stabilità chimica del rivestimento

In ambienti contenenti NH₃, H₂ o gas a base di cloro, il rivestimento SiC funziona bene, ma la velocità di corrosione del SiC da parte dell'idrogeno ad alta temperatura è significativamente superiore a quella del TaC. I dati sperimentali mostrano che la velocità di corrosione del TaC nell'ammoniaca ad alta temperatura è circa 1/6 di quella del SiC, e nell'idrogeno può arrivare anche a 1/10. Pertanto, le condizioni standard per l'epitassia SiC o il GaN MOCVD utilizzano principalmente il rivestimento SiC, mentre gli scenari ad alta corrosione o ad altissima temperatura devono passare al TaC.

Corrispondenza del tipo di processo e della funzione del componente

• Epitassia GaN MOCVD/Si: priorità alla grafite ad elevata purezza + suscettore rivestito in SiC CVD, anello di preriscaldamento

• Crescita di cristalli SiC PVT: consiglio vivamente il rivestimento TaC per i componenti in grafite con zona calda

• Incisione al plasma (anello di messa a fuoco, ecc.): sono possibili sia SiC solido che grafite rivestita in SiC, a seconda dei requisiti delle particelle e del costo

• Parti critiche della camera estremamente sensibili alle particelle: dare priorità al SiC solido senza interfaccia di rivestimento

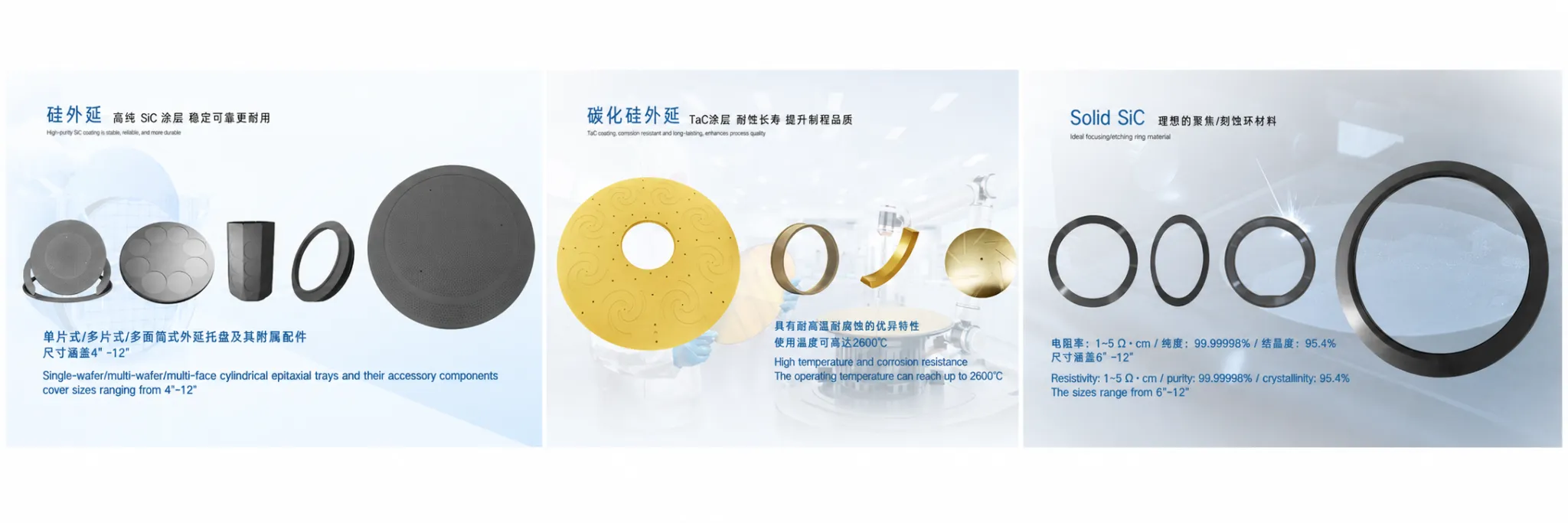

Figura 1 – Vetrina principale dei prodotti VeTek

2. Compatibilità dei suscettori in grafite Aixtron/Veeco e soluzioni di sostituzione personalizzate

Conclusione principale:VeTek supporta la personalizzazione 1:1 basata sui disegni del cliente o sui pezzi di ricambio originali, coprendo le principali piattaforme come Aixtron G10, Veeco K465i, ASM Epsilon, ecc. I prodotti standard possono essere spediti rapidamente; le parti personalizzate richiedono in genere 3-6 settimane.

Ciò di cui molti ingegneri si preoccupano maggiormente non è "se possa essere realizzato", ma "se possa essere stabile come le parti originali, con tempi di consegna controllabili e rapporti di ispezione completi disponibili". Una delle capacità principali di VeTek è la completa personalizzazione in base ai disegni pur rimanendo compatibile con i principali marchi di apparecchiature.

Riferimento rapido sulla compatibilità delle principali apparecchiature

La tabella seguente può essere utilizzata direttamente per la revisione tecnica interna o la valutazione degli appalti:

Nei progetti reali, spesso riceviamo pezzi di ricambio originali o disegni CMM dai clienti. Il team tecnico, dopo aver confermato la corrispondenza del campo termico e le tolleranze dimensionali, fornirà raccomandazioni sulla purezza del substrato, sullo spessore del rivestimento e sulla ruvidità della superficie e fornirà campioni per la verifica del cliente sullo strumento.

3. Metriche chiave per l'uniformità dello spessore del rivestimento CVD SiC e il controllo delle particelle

Conclusione principale:L'uniformità dello spessore controllata entro ±5%, la densità vicina al valore teorico e la ruvidità superficiale controllabile sono fondamentali per sopprimere la perdita di polvere e la contaminazione da particelle. Il target di purezza è inferiore a 5 ppm, con impurità metalliche critiche monitorate da GDMS/ICP-OES.

I problemi delle particelle sono quasi l'incubo di ogni ingegnere dell'epitassia. Una volta che il rivestimento presenta punti sottili, pori o micro-fessure locali, la polvere si disperderà sotto ripetuti cicli termici e attacchi di gas corrosivo, aumentando direttamente la densità dei difetti del wafer.

Spessore e uniformità

Lo spessore tipico del rivestimento CVD SiC è 100–200 μm. Attraverso i parametri di processo e il controllo del campo di flusso, VeTek stabilizza l'uniformità dello spessore entro ±5%. Dopo più di 1.000 cicli di shock termico (temperatura ambiente ↔ 1.100°C), il rivestimento non mostra delaminazione e può soddisfare i rigorosi requisiti GaN MOCVD di difetti delle particelle ≤0,1/cm².

Purezza e ispezione

La purezza complessiva del rivestimento e dei componenti può essere inferiore a 5 ppm, con alcuni prodotti che raggiungono il 99,99995%. Utilizziamo ICP-OES e GDMS per l'analisi dei metalli in tracce per garantire che le impurità critiche come Fe e Ni rimangano a livelli controllabili, evitando interferenze con il drogaggio dello strato epitassiale o la concentrazione del portatore.

Densità e condizioni superficiali

Lo strato policristallino β-SiC formato dal processo CVD ha densità prossima al valore teorico (circa 3,21 g/cm³) con porosità estremamente bassa. La rugosità superficiale (Ra) può essere regolata in base ai requisiti del processo del cliente, garantendo un sufficiente interblocco meccanico ed evitando di diventare una fonte di generazione di particelle.

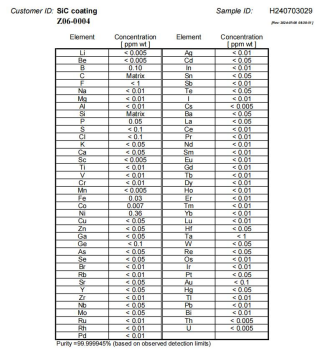

Figura 2 – Rapporto di ispezione GDMS per il rivestimento SiC CVD

4. Caso di studio: risoluzione dell'ingiallimento dei bordi per migliorare la resa del rivestimento dal 50% al 90%

Conclusione principale:Controllando con precisione la velocità di deposizione iniziale e il campo di flusso per eliminare il microstress, VeTek ha migliorato la resa del rivestimento del suscettore in grafite MOCVD di un cliente da circa il 50% al 90% e ha prolungato significativamente la durata di servizio.

Questa è una storia vera accaduta sulla linea di produzione. Il cliente ha segnalato l'ingiallimento dei bordi e la tendenza a staccarsi su alcuni suscettori di grafite, facendo sì che la resa complessiva del rivestimento del lotto si aggirasse intorno al 50% per lungo tempo, con elevati costi di manutenzione della linea e rischio di wafer.

Dopo l'intervento del team tecnico guidato dal Dr. Xiao, ci si è concentrati su due direzioni: in primo luogo, il tasso di deposizione nella fase iniziale era troppo rapido, causando un accumulo di stress interno nel rivestimento; in secondo luogo, le differenze del campo di flusso tra le regioni marginali e centrali hanno portato a uno spessore eccessivo o insufficiente locale. Ottimizzando il rapporto MTS/H₂, il profilo della temperatura di deposizione e la progettazione del campo di flusso dell'attrezzatura, il microstress è stato effettivamente rilasciato. Alla fine, la resa del rivestimento di quel lotto e della successiva produzione si è stabilizzata sopra il 90%, il ciclo di sostituzione del cliente è stato chiaramente prolungato e i reclami relativi alle particelle sono diminuiti in modo significativo.

Questo caso dimostra che “saper rivestire” è solo il punto di partenza; "Rivestimento stabile, duraturo e controllo delle particelle" è il vero valore a cui tengono gli ingegneri. I dati parlano più forte di qualsiasi promozione.

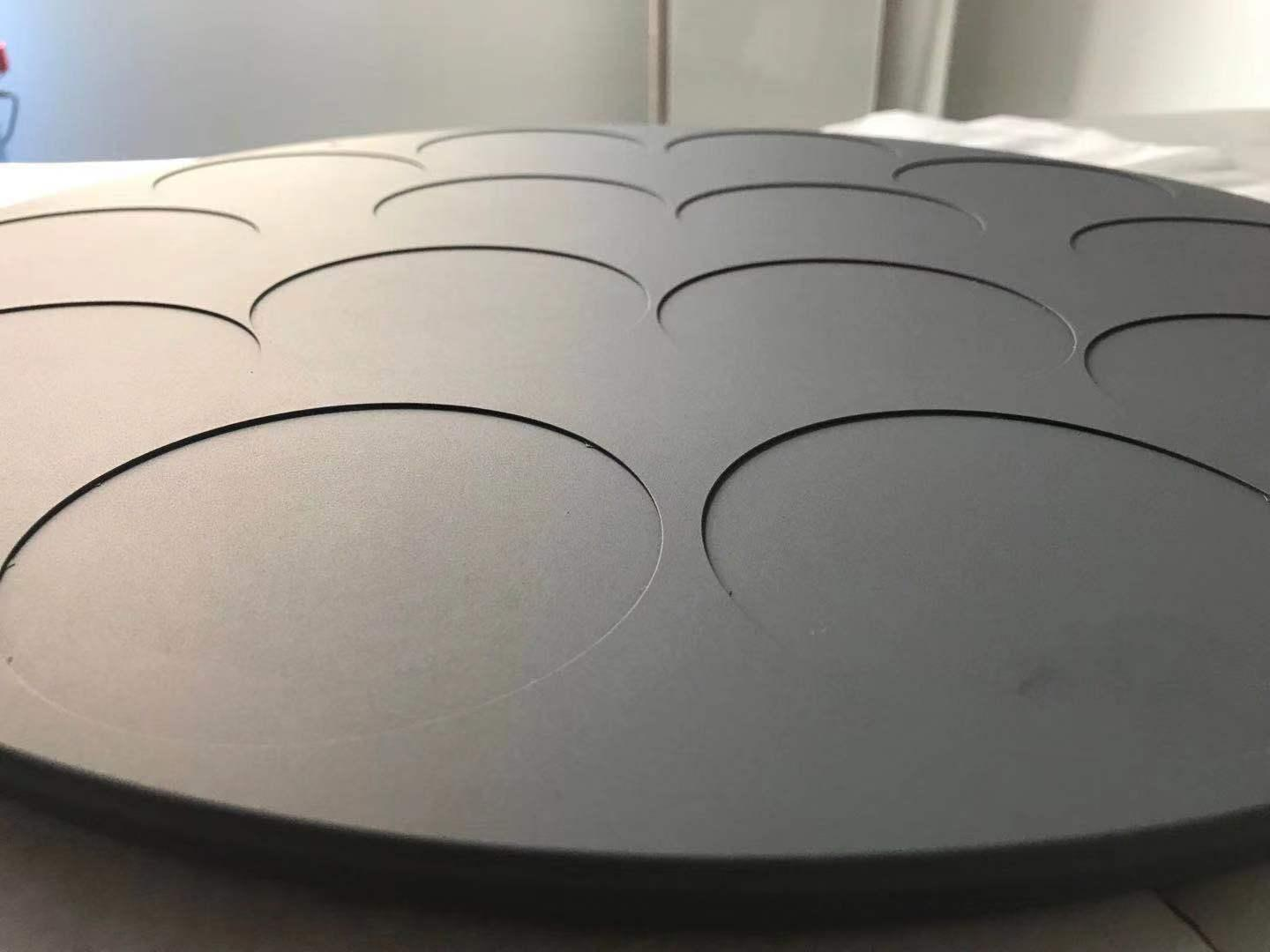

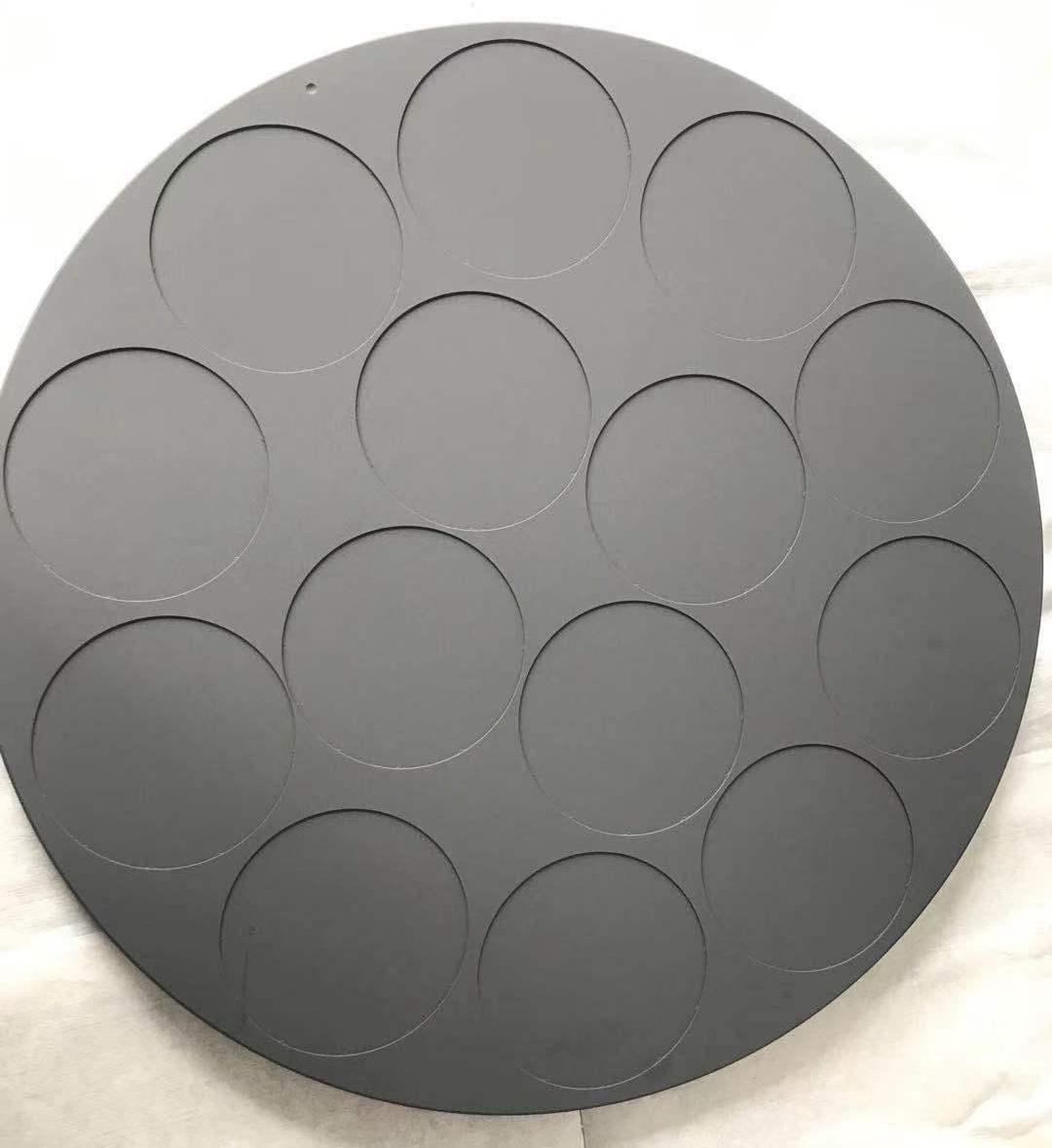

Figura 3 – Suscettore in grafite rivestito in carburo di silicio CVD di elevata purezza con colore superficiale uniforme e assenza di difetti

5. Differenze tra parti in SiC solido e parti in grafite rivestita e scenari applicabili

Conclusione principale:Le parti rivestite in grafite hanno un costo inferiore e una risposta termica più rapida, adatte alla maggior parte dei suscettori epitassia; Il SiC solido non presenta rischi di interfaccia e ha una maggiore resistenza al plasma, adatto per componenti di incisione con requisiti elevati e scenari di durata ultra lunga.

Molti incontri di selezione si pongono il problema: dovremmo usare la grafite rivestita o passare direttamente al Solid SiC? I due non riguardano semplicemente "quale è meglio", ma un compromesso tra scenario applicativo e costo totale di proprietà (TCO).

Vantaggi delle parti in grafite rivestita:Elevata conduttività termica del substrato, riscaldamento rapido, costo controllabile; il rivestimento fornisce barriera chimica e soppressione delle particelle. Adatto per suscettori epitassiaci GaN/SiC di grandi dimensioni che richiedono un'elevata uniformità termica.

Vantaggi del SiC solido:β-SiC monolitico senza interfaccia rivestimento-substrato, nessun rischio di delaminazione; la purezza può raggiungere 5N–7N, resistenza eccezionale all'erosione del plasma, adatta per parti critiche di incisione come anelli di messa a fuoco e soffioni per doccia, con una durata fino a 2000+ ore.

6. Gestione del ciclo di vita completo dei componenti e valore della pulizia e della rigenerazione

Conclusione principale:Dal monitoraggio dell'installazione e l'avviso di anomalie alla pulizia e rigenerazione professionali, la formazione di una gestione a circuito chiuso può ridurre significativamente il TCO e diminuire la frequenza dell'approvvigionamento di nuovi componenti. VeTek fornisce servizi di pulizia dedicati per Aixtron/Veeco e altre apparecchiature.

Molte fabbriche trattano le parti rivestite come materiali di consumo “usa e getta”. In realtà, dopo la pulizia e la rigenerazione professionale, una parte considerevole dei componenti può essere ripristinata a livelli di particelle e prestazioni termiche vicine a quelle nuove, in particolare suscettori e anelli di preriscaldamento per le piattaforme Aixtron e Veeco.

Si consiglia di creare un semplice registro del ciclo di vita: registrare il tempo di installazione, le ore di funzionamento cumulative, le condizioni della superficie dopo ogni pulizia e i risultati dei test sulle particelle. Solo quando il rivestimento mostra un evidente ingiallimento, una delaminazione locale o un persistente eccesso di particelle si dovrebbe prendere la decisione di sostituirlo, piuttosto che rottamarlo prematuramente in base al sentimento.

Figura 4 – Servizio di pulizia delle parti in grafite con rivestimento CVD SiC

7. Punti di valutazione del fornitore e capacità del servizio VeTek

Conclusione principale:Focus sul sistema ISO9001, rapporti di ispezione completi (GDMS/ICP-OES), supporto per i campioni, affidabilità in termini di tempi di consegna e capacità di comunicazione tecnica in inglese. VeTek offre supporto 24 ore su 24, 7 giorni su 7 ed esperienza nel servizio clienti all'estero.

Per i clienti o gli stabilimenti internazionali con severi requisiti di qualificazione dei fornitori, i seguenti punti sono particolarmente critici:

• Sistema di qualità: ISO9001, processo controllato e tracciabile.

• Capacità di ispezione: fornisce rapporti completi di analisi dei materiali per rivestimento e substrato.

• Campioni e tempi di consegna: supportare la valutazione dei campioni; i prodotti standard vengono spediti rapidamente, le parti personalizzate in genere entro 3-6 settimane, gli ordini urgenti possono essere accelerati previa negoziazione.

• Comunicazione tecnica: sia i team di vendita che quelli di ingegneria possono comunicare fluentemente in inglese, riducendo i costi di comunicazione per i clienti esteri.

• Risposta post-vendita: fornire supporto tecnico e assistenza nell'analisi dei guasti quando il rivestimento o i componenti mostrano anomalie.

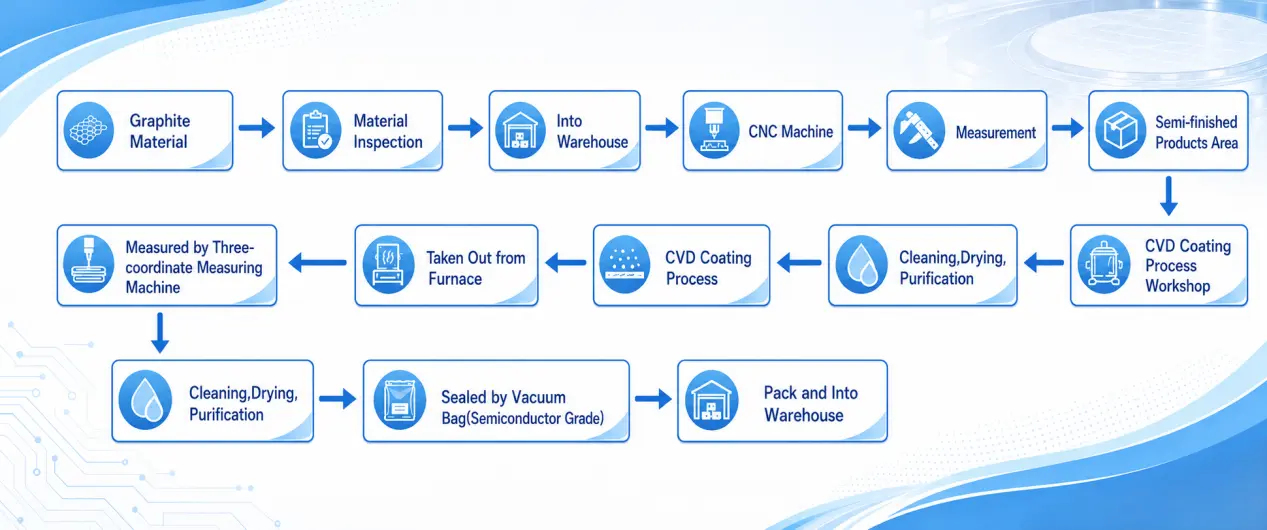

Figura 5 – Processo completo dell'ordine del prodotto VeTek

8. Domande frequenti

(1). Il prodotto supporta la personalizzazione completa basata sui disegni? Quale attrezzatura principale può abbinare?

SÌ. Può personalizzare suscettore, anello di preriscaldamento, anello di deviazione, mezzaluna, anello di messa a fuoco, ecc., compatibile con piattaforme come Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Come viene garantita la purezza? A quale livello vengono controllate le impurità metalliche?

La purezza del rivestimento e dei componenti può essere inferiore a 5 ppm, alcuni raggiungono il 99,99995%. ICP-OES, GDMS e altre apparecchiature vengono utilizzate per l'analisi delle tracce, con report completi forniti.

(3). Che dire dell’uniformità dello spessore e della durata dei rivestimenti CVD SiC/TaC?

L'uniformità dello spessore è generalmente controllata entro ±5%, spessore 100–200 μm. In finestre di processo adeguate, la durata del suscettore GaN MOCVD può raggiungere l'intervallo di 500-1000 ore; gli scenari a temperatura ultraelevata richiedono il passaggio a TaC o SiC solido.

(4). Il test dei campioni è supportato? Qual è il tempo di consegna tipico per gli ordini all'ingrosso?

La valutazione del campione è supportata. I prodotti standard possono essere spediti rapidamente; le parti personalizzate richiedono in genere 3-6 settimane, a seconda della complessità e del volume del progetto. Gli ordini urgenti possono essere accelerati previa negoziazione.

(5). Quali certificazioni del sistema qualità sono disponibili? È possibile fornire rapporti di ispezione e supporto post-vendita?

È in atto il sistema di gestione della qualità ISO9001. È possibile fornire report sull'analisi dei materiali e del rivestimento, insieme al supporto tecnico online 24 ore su 24, 7 giorni su 7. La comunicazione in inglese per i clienti esteri è fluida.

9. Riepilogo e passaggi successivi

La selezione non significa mai "scegliere il più costoso" o "scegliere il più spesso", ma "trovare la soluzione con il miglior equilibrio tra prestazioni e costi in base alla propria attrezzatura, finestra di processo e budget delle particelle". Ci auguriamo che questo manuale vi aiuti a stabilire rapidamente un quadro decisionale: prima esaminate la temperatura e l'atmosfera, poi abbinate il rivestimento o il SiC solido e infine convalidate la durata e le prestazioni delle particelle con i dati.

Se stai valutando soluzioni sostitutive per suscettori, anelli di preriscaldamento o componenti hot-zone su Aixtron, Veeco o altre piattaforme, puoi contattare direttamente il team tecnico VeTek. Possiamo fornire consigli sulla personalizzazione, supporto per i campioni e rapporti di ispezione completi basati sui vostri disegni o sui pezzi di ricambio esistenti. Il dottor Xiao e il team di ingegneri sono pronti a discutere con te in qualsiasi momento l'ottimizzazione del campo termico o le esigenze di sviluppo di strutture speciali.

Per dettagli sul prodotto e ulteriori informazioni tecniche, per favorecontattaci.

Principali riferimenti e fonti di dati

1. Dati tecnici interni di VeTek Semiconductor: durata del suscettore in grafite rivestito in SiC di 500-1000 ore con processo GaN MOCVD, resa del rivestimento migliorata dal 50% al 90% dopo aver risolto l'ingiallimento dei bordi e altri casi pratici [1].

2. Specifiche tecniche T/CASME 2000-2025 per suscettori di grafite rivestiti di carburo di silicio per epitassia di semiconduttori - Specifica i requisiti tecnici per suscettori di grafite rivestiti di SiC preparati mediante processo CVD su substrati di grafite isostatica di elevata purezza, applicabili ai prodotti di epitassia di semiconduttori.

3. Specifiche tecniche T/CASME 2085-2025 per prodotti rivestiti in carburo di tantalio per la crescita di cristalli di carburo di silicio — Specifiche tecniche per prodotti di grafite rivestiti in TaC in scenari di crescita di cristalli SiC.

4. Nakamura et al., "Rivestimenti in carburo di tantalio sinterizzato su substrati di grafite: rivestimenti protettivi altamente affidabili per crescita sfusa ed epitassiale", Applied Physics Letters, vol. 106, 082108, 2015. — Conferma che i rivestimenti TaC possono proteggere efficacemente i substrati di grafite ad alte temperature (>2000°C) e atmosfere fortemente corrosive, formando un chiaro confine prestazionale con i rivestimenti SiC.

5. Wang et al., "Gli effetti dello strato tampone carbonizzato sulla crescita di SiC su Si", Journal of Crystal Growth, vol. 199, pp. 564–567, 1999. — Discute gli effetti dello strato tampone e il controllo della morfologia superficiale nel processo di crescita CVD del SiC, indicizzato da Scopus e Web of Science.

Nota: i dati sulla durata e sulle prestazioni nel testo sono valori di riferimento tipici. Le prestazioni effettive sono influenzate dalle condizioni di processo specifiche, dallo stato delle apparecchiature e dal livello di manutenzione. Si prega di verificare con le misurazioni effettive.

Autore:Team di ingegneria tecnica di VeTek Semiconductor (completato sotto la guida del Dr. Xiao)
