Anello per incisione al quarzo ad alta purezza
  • Anello per incisione al quarzo ad alta purezzaAnello per incisione al quarzo ad alta purezza

Anello per incisione al quarzo ad alta purezza

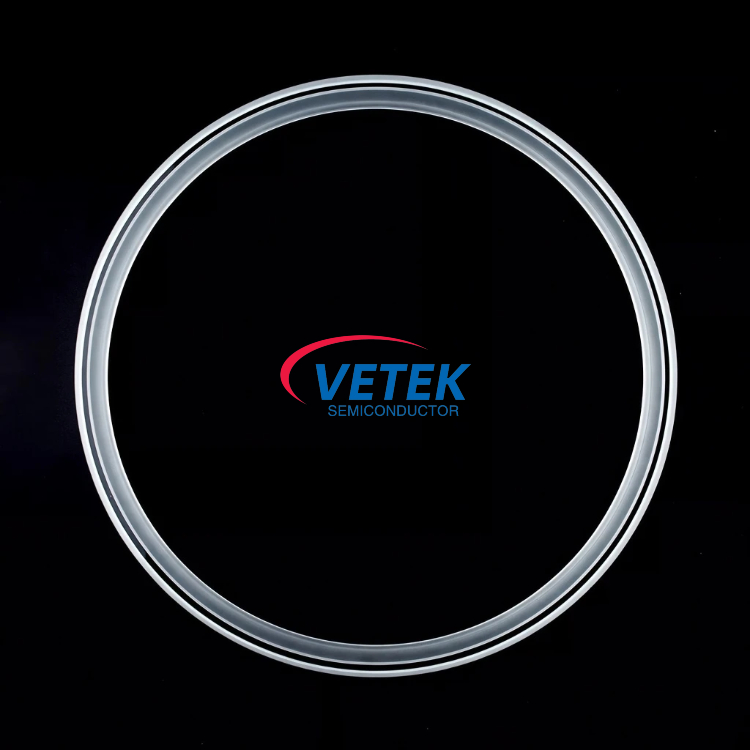

Le camere di attacco al plasma secco si basano su un controllo preciso dei confini attorno al wafer per mantenere stabili la densità del plasma, il flusso di gas e la distribuzione del campo elettrico. Gli anelli di incisione al quarzo ad alta purezza VeTek Semiconductor sono componenti per camere di grado semiconduttore realizzati in quarzo fuso deidrossilato. Definiscono la zona di processo sul bordo del wafer, aiutano a confinare il plasma, uniformano il flusso di gas e proteggono la periferia del wafer, supportando velocità di incisione più uniformi e profili più puliti su wafer di silicio, SiC, GaN e zaffiro da 2-12 pollici.

1.Caratteristiche principali e vantaggi

Quarzo fuso deidrossilato di grado semiconduttore con SiO₂ ≥ 99,999% e impurità metalliche strettamente controllate

Funzionamento continuo stabile fino a 1100 °C, con capacità a breve termine vicino a 1200 °C

Forte resistenza ai prodotti chimici di incisione a base di fluoro e cloro e all'esposizione al plasma ad alta energia

Bassa dilatazione termica e buone prestazioni di shock termico sotto ripetuti cicli di temperatura della camera

Basso degassamento del vuoto per proteggere la pressione alla base della camera e la composizione del gas di processo

Controllo dimensionale a livello micron con superfici di contatto lucide per un adattamento coerente della camera e una definizione dei confini del plasma

Design configurabili: anelli piatti, anelli di incisione a gradini, anelli di posizionamento/trattenimento e profili completamente personalizzati per le principali piattaforme di utensili di incisione

2.Applicazioni tipiche

Gli anelli di attacco al quarzo ad alta purezza sono utilizzati nelle camere di processo di attacco al plasma secco per:

Passaggi di incisione al plasma del dispositivo logico e di memoria

Processi di incisione dei dispositivi di potenza SiC e GaN

Incisione della struttura ad alto rapporto d'aspetto

Lavorazione al plasma di substrati ottici e semiconduttori compositi

Incisione al plasma avanzata dell'imballaggio e relative fasi di pulizia

Strumenti di incisione da laboratorio e produzione RIE / ICP

3.Parametri tecnici chiave

Materiale: quarzo fuso deidrossilato di grado semiconduttore, SiO₂ ≥ 99,999%

Compatibilità wafer: silicio da 2/4/6/8/12 pollici, SiC, GaN e zaffiro

Temperatura di funzionamento: da −20 °C a 1100 °C continuo; picco a breve termine di circa 1200 °C

Funzioni primarie: confinamento dei bordi del plasma, guida del flusso di gas, protezione dei bordi e isolamento della camera

Qualità di lavorazione: tolleranze a livello di micron, superfici lucide, bordi controllati e finitura pulita

Opzioni di struttura: anello piatto, anello inciso a gradini, anello di posizionamento/trattenimento e geometrie personalizzate

Personalizzazione: diametro esterno/interno, spessore, altezza del gradino, caratteristiche di posizionamento, smussi e dettagli dell'interfaccia per disegno

4.Perché scegliere gli anelli di incisione al quarzo ad alta purezza VeTek?

VeTek Semiconductor fornisce hardware al quarzo critico per i processi per strumenti di incisione e termici. Per gli anelli etch, l'attenzione è rivolta a:

Purezza del materiale e pulizia della superficie adatte agli ambienti avanzati di mordenzatura a secco

Precisione dimensionale che supporta il controllo stabile dei confini del plasma e l'adattamento ripetibile della camera

Flessibilità di progettazione per la sostituzione in stile OEM e interfacce della camera completamente personalizzate

Una gamma completa di componenti al quarzo che comprende anche supporti per wafer, tubi per forni, barche e relative parti di processo

Combinando elevata purezza, durata del plasma e stretto controllo della geometria, gli anelli di incisione al quarzo ad alta purezza VeTek aiutano a migliorare l'uniformità di incisione su tutto il wafer, riducono i difetti legati ai bordi e supportano cicli di produzione più lunghi e stabili negli strumenti di incisione al plasma secco.
