Rivestimenti CVD nell'epitassia dei semiconduttori: parametri ingegneristici, selezione SiC/TaC e controllo dei guasti

Autore | Ingegnere Nickwu | Ingegnere, Divisione Materiali Avanzati, Vetek Semiconductor

Introduzione: Nell'epitassia, un suscettore rivestito di grafite fa parte del confine termico, chimico e di contaminazione del reattore. Il suo valore non risiede solo nello spessore del rivestimento, ma nella coerenza con cui la parte finita preserva la temperatura del wafer, la stabilità della superficie e la ripetibilità attraverso i cicli di crescita e pulizia.

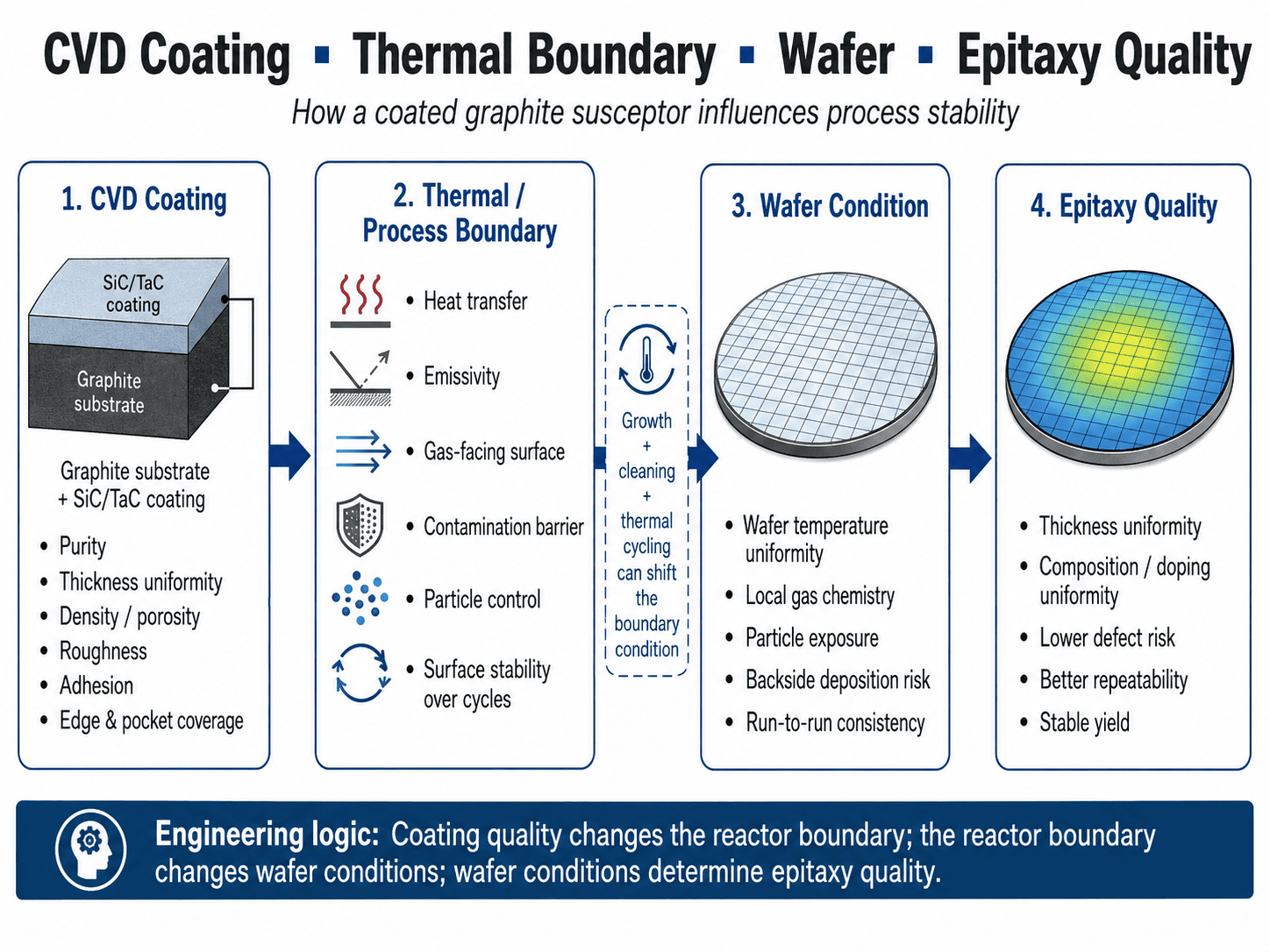

1. Rivestimento CVD come confine del processo epitassia

Conclusionee fondamentale: Anche con temperatura, pressione e flusso di gas invariati, la ruvidità del rivestimento, i depositi, la geometria delle tasche o il degrado dell'interfaccia possono alterare il trasferimento di calore e la chimica della superficie. Il suscettore rivestito dovrebbe quindi essere trattato come un componente del reattore critico per il processo, non come un supporto passivo per wafer.

Le temperature di crescita tipiche illustrano il carico: il MOCVD del GaN spesso si avvicina a 1.000–1.100°C, l'epitassia del Si intorno a 1.050–1.200°C e l'epitassia del SiC a circa 1.500–1.700°C. La temperatura del wafer dipende dalla potenza del riscaldatore, dalla geometria del suscettore, dall'emissività, dalla profondità della tasca, dalla rotazione e dal flusso di gas.

Il MOCVD planetario utilizza il flusso laminare e la rotazione di più portatori per migliorare lo spessore, la composizione e l'uniformità del drogaggio.[1]

2. Parametri di rivestimento CVD SiC e TaC

Conclusionee fondamentale: Il "rivestimento da 100 μm" non è una specifica completa del semiconduttore. Densità, purezza, microstruttura, rugosità, CTE, distribuzione dello spessore, adesione e controllo dei difetti devono essere considerati insieme, soprattutto in corrispondenza di tasche, bordi, fori e caratteristiche in ombra dove la deposizione locale può differire.

La catena di ingegneria è:

Rapporto temperatura CVD / pressione / gas → crescita del grano → densità / rugosità / stress → durata del rivestimento.

Una pressione più elevata ha aumentato la rugosità e la porosità, mentre una temperatura eccessiva ha prodotto strutture più grossolane.[3]

3. Uniformità termica e ripetibilità da un ciclo all'altro

Conclusionee fondamentale: Un rivestimento può diventare inaccettabile durante il processo prima di staccarsi visibilmente. La deriva dello spessore, la recessione, i depositi o la variazione della rugosità possono alterare il trasferimento di calore e l'emissività dal wafer al suscettore, creando una deriva della temperatura o da un ciclo all'altro mentre il componente appare ancora meccanicamente intatto.

Bilancio termico del wafer:

Qtotale = Qconduzione + Qradiazione + Qconvezione

Il suscettore rivestito influenza questi termini attraverso le proprietà del materiale, le condizioni della superficie e la geometria. La profondità della tasca è importante perché l'accumulo di rivestimento modifica la geometria finale della sede del wafer.

Un rivestimento nominale di 100 μm che varia attorno a una tasca può modificare sia il percorso termico locale che le dimensioni finali. Piccole variazioni non causano automaticamente non uniformità, ma la profondità della tasca post-rivestimento dovrebbe essere un CTQ.

Durante la produzione:

depositi di crescita + pulizia + ciclo termico → deriva di rugosità/emissività → deriva del confine termico → deriva della temperatura del wafer → deriva del tasso di crescita/composizione.

La durata dei componenti dovrebbe quindi essere definita dai limiti del processo, non semplicemente da “nessuna rottura visibile”.

4. Selezione CVD SiC rispetto a CVD TaC

Conclusionee fondamentale: CVD SiC è la base pratica per molte parti epitassiache in Si, GaN e SiC grazie alla sua maturità, purezza e compatibilità con la grafite. Il TaC diventa attraente quando la temperatura estrema o la chimica ricca di Si rendono la recessione del SiC il meccanismo verificato di limitazione della durata.

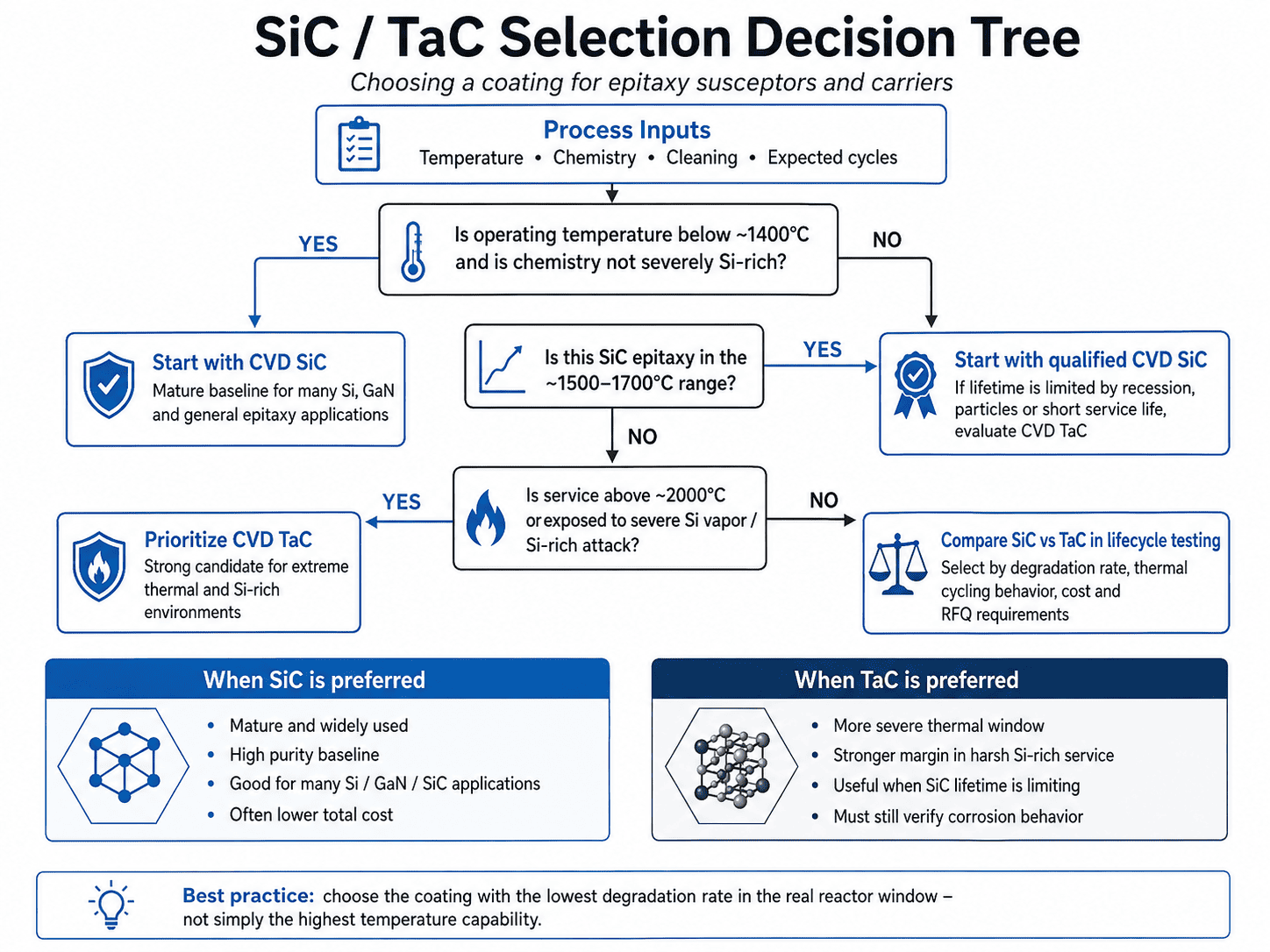

Albero decisionale per la selezioneT < ~1400°C e SiC chimicamente compatibile?

→ Sì: qualifica CVD SiC.

→ No: continua.

Epitassia SiC a ~1500–1700°C?

→ Inizia con il comprovato SiC. Se prevalgono recessione, particelle o vita breve, confrontare il TaC.

>2000°C o grave esposizione ai vapori di Si?

→ Dare priorità alla valutazione della TaC.

Il TaC non è chimicamente invulnerabile. A 1973 K in vapore di silicio, CVD TaC formava prodotti di reazione TaSi₂/SiC; l'aumento dell'esposizione al Si aumenta la profondità della corrosione e la rugosità.[4] La selezione dovrebbe quindi basarsi sul tasso di degradazione nel reattore reale, non solo sul punto di fusione.

5. Meccanismi di cedimento del rivestimento CVD

Conclusionee fondamentale: La maggior parte dei guasti dei suscettori rivestiti derivano da stress termico combinato, non uniformità di deposizione, recessione chimica e danni da pulizia o manipolazione. L’analisi del fallimento dovrebbe collegare il difetto visibile al suo meccanismo principale e quindi al sintomo del wafer invece di fermarsi alla “scrostatura del rivestimento”.

Un’utile relazione di stress termico del primo ordine è:

σ ≈ E × Δα × ΔT

dove E è il modulo del rivestimento, Δα la differenza CET rivestimento/substrato e ΔT l'escursione termica. Questo è il motivo per cui la corrispondenza del CTE della grafite è importante quasi quanto la purezza del rivestimento.

Tasche profonde, fori e scanalature possono ricevere diversi trasporti di precursori:

rivestimento locale sottile/poroso → attacco termico/chimico → esposizione alla grafite → erosione → particelle → rischio di difetti del wafer.

Un componente può quindi raggiungere la fine vita del processo prima della fine vita meccanica.

6. Requisiti di qualificazione e richiesta di offerta

Conclusionee fondamentale: La qualificazione dovrebbe convertire le condizioni del reattore in CTQ misurabili e verificarle sulla geometria finita. I certificati materiali da soli non sono sufficienti; l'obiettivo è l'integrità, le dimensioni e il comportamento termico/chimico ripetibili del rivestimento attraverso cicli di crescita e pulizia rappresentativi.

Una specifica pratica dovrebbe includere:

• Materiale: grado di grafite, purezza, CTE; fase di rivestimento e purezza.
• Rivestimento: spessore, limiti locali, rugosità, criteri stenopeici/porosità, criteri di adesione o ciclo termico.
• Geometria: profondità della tasca dopo il rivestimento, planarità/eccentricità, diametro esterno/diametro interno, fori e CTQ relativi alla rotazione.
• Processo: dimensioni del wafer, temperatura, gas, pressione, modalità di riscaldamento/rotazione, prodotti chimici di pulizia e cicli previsti.

Punti di controllo consigliati:

Ingresso → cicli di crescita definiti → pulizia → fine vita.

Correlare questi punti di controllo con i dati di particelle e wafer è più utile della sola ispezione visiva.

7. Domande frequenti

Quanto dovrebbe essere spesso il SiC CVD?

Circa 100 μm è un riferimento utile, non un ottimo universale. La geometria, la tolleranza alla corrosione, lo stress e la tolleranza dimensionale determinano l'obiettivo.

Il rivestimento più spesso dura sempre più a lungo?

No. Aggiunge riserva di corrosione ma può anche aumentare lo stress residuo e lo spostamento dimensionale.

Perché il rivestimento SiC si stacca?

Tipici fattori che contribuiscono sono il disadattamento CTE, lo stress residuo, i difetti di interfaccia, la geometria del bordo, il ciclo termico, l'attacco chimico e il danno da pulitura.

Quando il TaC dovrebbe sostituire il SiC?

Quando è dimostrato che l'attacco ad alta temperatura o ricco di SiC è il limite di durata dominante del SiC e TaC fornisce un risultato del ciclo di vita migliore.

Conclusione

Conclusionee fondamentale: La grafite rivestita in CVD dovrebbe essere qualificata come parte del processo di epitassia. L'obiettivo è un comportamento termico, chimico e dimensionale stabile durante tutta la produzione, con una fine vita definita da CTQ di processo misurabili piuttosto che da soli danni visibili.

La catena di ingegneria è:

substrato di grafite → microstruttura CVD → geometria finita → stabilità termica/chimica → ripetibilità del wafer.

La domanda migliore non è semplicemente “Quanto è spesso il rivestimento?” ma “Come si comporterà questo componente dopo ripetuti cicli di crescita, pulizia e termici, e quale limite misurabile ne definisce la fine della vita?”

Riferimenti

[1] AIXTRON SE, Principio Planetario (MOCVD).

[2] Carbonio SGL, rivestimento SIGRAFINE® SiC – Dati del materiale.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), "Studio della correlazione processo-struttura-proprietà nei rivestimenti CVD-SiC su substrati di grafite".

[4] Hao K. et al., Vacuum 241, 114677 (2025), "Meccanismi di corrosione indotti dal vapore di silicio dei rivestimenti CVD TaC su substrati di grafite".

L'ingegnere Nickwu ha 15 anni di esperienza nella ricerca e sviluppo di rivestimenti CVD e materiali per zone calde a base di carbonio. Ha guidato il progetto per introdurre la produzione di massa dei primi componenti cinesi in grafite rivestita in TaC utilizzati nell'epitassia SiC da 8 pollici. Ha partecipato a numerosi progetti di progettazione di zone calde e di analisi dei guasti per la crescita dei cristalli di SiC e detiene sette brevetti di invenzione relativi ai materiali delle zone calde.
