L'evoluzione del CVD-SiC dai rivestimenti a film sottile ai materiali sfusi

I materiali di elevata purezza sono essenziali per la produzione di semiconduttori. Questi processi coinvolgono calore estremo e sostanze chimiche corrosive. CVD-SiC (Chemical Vapor Deposition Silicon Carbide) fornisce la stabilità e la resistenza necessarie. Ora è una scelta primaria per le parti di apparecchiature avanzate grazie alla sua elevata purezza e densità.

1. I principi fondamentali della tecnologia CVD

CVD sta per Chemical Vapour Deposition. Questo processo crea materiali solidi da reazioni chimiche in fase gassosa. I produttori utilizzano tipicamente precursori organici come il metiltriclorosilano (MTS). L'idrogeno funge da gas vettore per questa miscela.

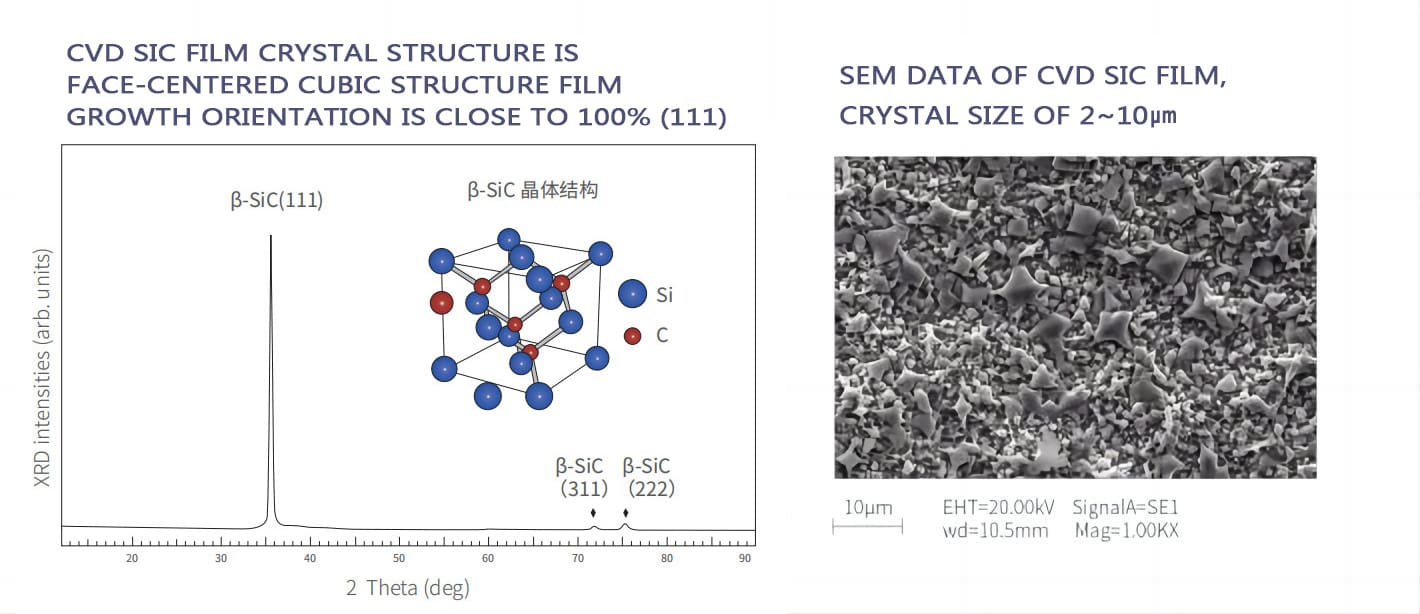

Il processo avviene in una camera di reazione riscaldata tra 1100°C e 1500°C. Le molecole gassose si decompongono e si ricombinano sulla superficie calda del substrato. I cristalli di Beta-SiC crescono strato dopo strato, atomo dopo atomo. Questo metodo garantisce una purezza chimica estremamente elevata, spesso superiore al 99,999%. Il materiale risultante raggiunge una densità fisica molto vicina ai limiti teorici.

2. Rivestimenti SiC su substrati di grafite

L'industria dei semiconduttori utilizza la grafite per le sue eccellenti proprietà termiche. Tuttavia, la grafite è porosa e rilascia particelle alle alte temperature. Permette inoltre ai gas di permeare facilmente. I produttori risolvono questi problemi con il processo CVD. Depositano un film sottile di SiC sulla superficie della grafite. Questo strato ha solitamente uno spessore compreso tra 100μm e 200μm.

Il rivestimento funge da barriera fisica. Impedisce alle particelle di grafite di contaminare l'ambiente di produzione. Resiste anche all'erosione dei gas corrosivi come l'ammoniaca (NH3). Una delle principali applicazioni è il suscettore MOCVD. Questo design combina l'uniformità termica della grafite con la stabilità chimica del carburo di silicio. Mantiene puro lo strato epitassiale durante la crescita.

3. Materiali sfusi depositati tramite CVD

Alcuni processi richiedono un'estrema resistenza all'erosione. Altri necessitano di eliminare del tutto il substrato. In questi casi il Bulk SiC è la soluzione migliore. La deposizione in massa richiede un controllo molto preciso dei parametri di reazione. Il ciclo di deposizione dura molto più a lungo per far crescere strati spessi. Questi strati raggiungono diversi millimetri o addirittura centimetri di spessore.

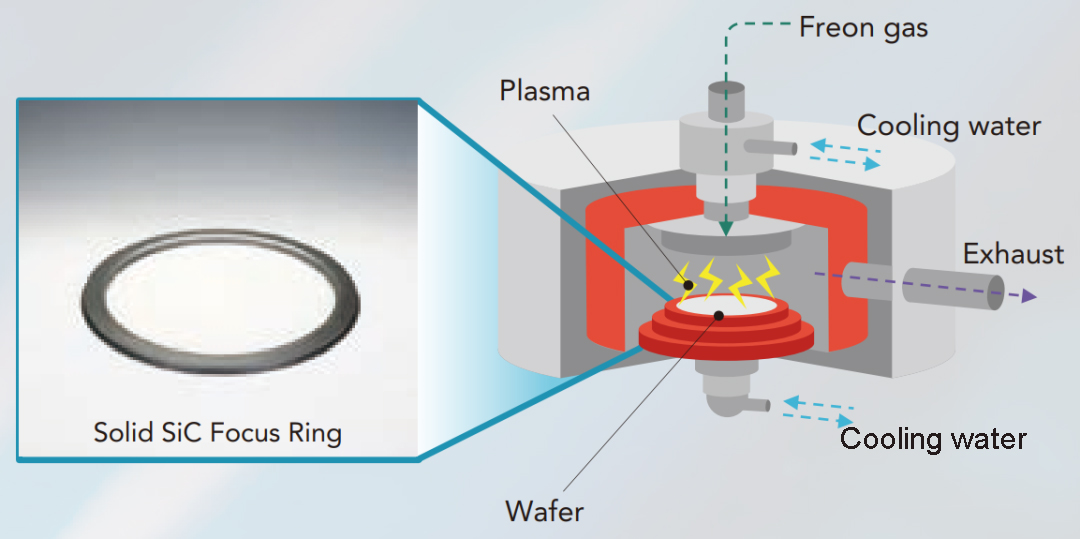

Gli ingegneri rimuovono il substrato originale per ottenere una parte in carburo di silicio puro. Questi componenti sono fondamentali per le apparecchiature di incisione a secco. Ad esempio, l'anello di messa a fuoco è esposto direttamente al plasma ad alta energia. Il CVD-SiC sfuso ha livelli di impurità molto bassi. Offre una resistenza superiore all'erosione del plasma. Ciò prolunga notevolmente la durata delle parti dell'apparecchiatura.

4. Vantaggi tecnici del processo CVD

Il CVD-SiC supera le prestazioni dei tradizionali materiali sinterizzati presso la pressa in diversi modi:

Elevata purezza:I precursori della fase gassosa consentono una purificazione profonda. Il materiale non contiene leganti metallici. Ciò impedisce la contaminazione da ioni metallici durante la lavorazione dei wafer.

Microstruttura densa:L'impilamento atomico crea una struttura non porosa. Ciò si traduce in un'eccellente conduttività termica e durezza meccanica.

Proprietà isotrope:CVD-SiC mantiene prestazioni costanti in tutte le direzioni. Resiste ai guasti dovuti allo stress termico in condizioni operative complesse.

La tecnologia CVD-SiC supporta l'industria dei semiconduttori sia attraverso rivestimenti che strutture sfuse. Noi di Vetek Semiconductor seguiamo gli ultimi progressi nella scienza dei materiali. Ci impegniamo a fornire soluzioni di carburo di silicio di alta qualità per l'industria.
