Brabide Technology di Tantalum, inquinamento epitassiale SIC ridotto del 75%?

Di recente, il tedesco dell'Istituto di ricerca Fraunhofer IISB ha fatto una svolta nella ricerca e nello sviluppo diTecnologia di rivestimento in carburo di Tantalume ha sviluppato una soluzione di rivestimento spray più flessibile e rispettosa dell'ambiente rispetto alla soluzione di deposizione CVD ed è stata commercializzata.

E anche il Semiconductor Vetek domestico ha fatto scoppite in questo campo, consultare di seguito per i dettagli.

Fraunhofer Iisb:

Sviluppare una nuova tecnologia di rivestimento TAC

Il 5 marzo, secondo i media "Semiconduttore composto"Fraunhofer Iisb ha sviluppato un nuovoTecnologia di rivestimento in carburo di Tantalum (TAC)-Taccotta. La licenza tecnologica è stata trasferita a Nippon Kornmeyer Carbon Group (NKCG) e NKCG ha iniziato a fornire parti di grafite rivestite con TAC per i loro clienti.

Il metodo tradizionale per produrre rivestimenti TAC nel settore è la deposizione di vapore chimico (CVD), che deve affrontare svantaggi come costi di produzione elevati e lunghi tempi di consegna. Inoltre, il metodo CVD è anche soggetto a cracking di TAC durante il riscaldamento ripetuto e il raffreddamento dei componenti. Queste crepe espongono la grafite sottostante, che si degrada gravemente nel tempo e deve essere sostituita.

L'innovazione del taccotta è che utilizza un metodo di rivestimento a spruzzo a base d'acqua seguita da un trattamento di temperatura per formare un rivestimento TAC con elevata stabilità meccanica e spessore regolabile sulsubstrato di grafite. Lo spessore del rivestimento può essere regolato da 20 micron a 200 micron per soddisfare diversi requisiti di applicazione.

La tecnologia di processo TAC sviluppata da Fraunhofer IISB può regolare le proprietà di rivestimento richieste, come lo spessore, come mostrato di seguito nell'intervallo da 35 μm a 110 μm.

In particolare, il rivestimento a spruzzo di taccotta ha anche le seguenti caratteristiche chiave e vantaggi:

● Più rispettoso dell'ambiente: con il rivestimento spray a base d'acqua, questo metodo è più ecologico e facile da industrializzare;

● Flessibilità: la tecnologia Tacotta può adattarsi a componenti di diverse dimensioni e geometrie, consentendo il rivestimento parziale e la ristrutturazione dei componenti, il che non è possibile nel CVD.

● Inquinamento da tantaLum ridotto: i componenti di grafite con rivestimento di taccotta vengono utilizzati nella produzione epitassiale SIC e l'inquinamento da tantalum è ridotto del 75% rispetto all'esistenzaRivestimenti CVD.

● Resistenza all'usura: i test di graffi mostrano che l'aumento dello spessore del rivestimento può migliorare significativamente la resistenza all'usura.

Test di graffio

È stato riferito che la tecnologia è stata promossa per la commercializzazione da NKCG, una joint venture incentrata sulla fornitura di materiali di grafite ad alte prestazioni e prodotti correlati. NKCG parteciperà anche allo sviluppo della tecnologia Taccotta per molto tempo in futuro. La società ha iniziato a fornire componenti di grafite basati sulla tecnologia Tacotta ai propri clienti.

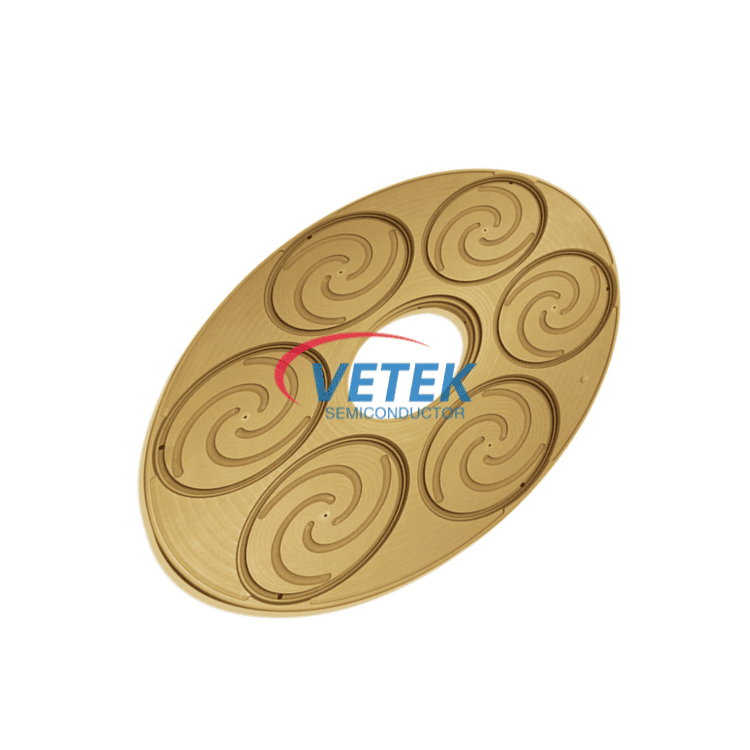

Vetek Semiconductor promuove la localizzazione di TAC

All'inizio del 2023, Vetek Semiconductor lanciò una nuova generazione diCrescita del cristallo SICmateriale del campo termicoCarburo di tantalum poroso.

Secondo i rapporti, Vetek Semiconductor ha lanciato una svolta nello sviluppo diCarburo di tantalum porosocon grande porosità attraverso la ricerca e lo sviluppo tecnologici indipendenti. La sua porosità può raggiungere fino al 75%, raggiungendo la leadership internazionale.
