Soluzione VETEK-AMAT con perno di sollevamento cavo: substrato di grafite ad elevata purezza con rivestimento CVD SiC

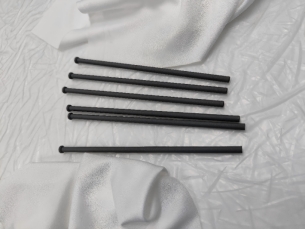

Figura 1: Prodotto fisico AMAT 0200-03201 Hollow Lift Pin (per sistemi epitassia al silicio da 300 mm)

Nei processi di trasferimento dei wafer semiconduttori, il perno di sollevamento cavo (Wafer Lift Pin) svolge i compiti critici di supporto e trasferimento dei wafer. In ambienti di processo ad alta temperatura come MOCVD e crescita epitassiale, i perni di sollevamento devono soddisfare contemporaneamente molteplici requisiti tra cui elevata purezza, resistenza alla corrosione, resistenza allo shock termico e bassa contaminazione di particelle.

Attualmente, i perni di sollevamento tradizionali sul mercato adottano un substrato di grafite + una soluzione di rivestimento CVD SiC. Tuttavia, la tecnologia di rivestimento della stragrande maggioranza dei fornitori può coprire solo la superficie esterna: per strutture cave,il muro interno è davvero la “terra di nessuno tecnica”.

I. Tre sfide principali affrontate dal rivestimento delle pareti interne

1. Uniformità della deposizione incontrollata

Le strutture cave hanno proporzioni elevate. I gas reagenti CVD lottano per diffondersi uniformemente in profondità nel foro interno, provocando una diminuzione dello spessore del rivestimento della parete interna in un gradiente dal foro verso l'interno profondo, con aree locali che mostrano anche regioni nude ed esposte.

2. Forza di legame interfacciale insufficiente

La superficie curva della parete interna limita lo spazio di ottimizzazione dei parametri del processo di deposizione. È difficile che la forza di adesione tra il rivestimento e il substrato di grafite raggiunga lo stesso livello della superficie esterna e durante i cicli termici possono facilmente verificarsi microfessure o addirittura distacchi.

3. Pulizia incontrollata del foro interno

Se la struttura porosa del substrato di grafite non è completamente sigillata dal rivestimento, le particelle di carbonio e le impurità metalliche verranno rilasciate ad alte temperature. Una volta che le impurità si staccano, causano direttamente differenze di colore e difetti delle particelle sulla superficie del wafer, riducendo notevolmente la resa produttiva.

Sfruttando la sua profonda esperienza tecnica accumulata nel campo del rivestimento CVD, VETEK ha superato con successo le sfide della deposizione uniforme e del legame interfacciale del rivestimento CVD SiC sulla parete interna delle strutture cave, dall'ottimizzazione della simulazione del flusso di gas al controllo preciso della temperatura di deposizione, stabilendo una soluzione completa per il processo di rivestimento della parete interna che garantisce uno spessore uniforme del rivestimento dall'attacco all'interno profondo del foro, un legame saldo e una pulizia interna del foro conforme agli standard.

Questo articolo fornirà un'analisi approfondita di: le difficoltà tecniche del rivestimento della parete interna del perno di sollevamento cavo, come l'uniformità del rivestimento della parete interna influisce sulla resa del wafer e i nodi di controllo chiave dalla progettazione del processo al controllo di qualità e alla consegna.

II. Cos'è un perno di sollevamento cavo AMAT?

Un perno di sollevamento cavo AMAT è un componente di precisione per la movimentazione dei wafer utilizzato all'interno delle apparecchiature di processo dei semiconduttori. La sua funzione principale è sollevare e posizionare i wafer durante le sequenze di carico, scarico e lavorazione.

A differenza dei tradizionali perni di sollevamento solidi, il design cavo incorpora una cavità interna. Questa struttura riduce il volume complessivo del materiale e la massa termica mantenendo la geometria meccanica richiesta. Tuttavia, per le applicazioni dei semiconduttori, la produzione di perni di sollevamento cavi è molto più impegnativa rispetto alla lavorazione di componenti solidi convenzionali. L'accuratezza dimensionale delle superfici sia interne che esterne deve essere rigorosamente controllata e la concentricità tra le geometrie interna ed esterna è particolarmente critica. Pertanto, sia la selezione del materiale che i processi di rivestimento sono essenziali per le prestazioni finali del perno di sollevamento.

Per i sistemi epitassia AMAT, VETEK Semiconductor fornisce soluzioni personalizzate di perni di sollevamento cavi AMAT basate su substrati di grafite ad elevata purezza e rivestimenti densi di carburo di silicio (SiC) CVD. La struttura cava aiuta a ridurre la massa di materiale non necessaria mantenendo la struttura meccanica necessaria per il sollevamento del wafer; il rivestimento in carburo di silicio CVD garantisce elevata purezza, resistenza chimica e stabilità alle alte temperature. Il perno di sollevamento AMAT 0200-03201 di VETEK è progettato specificamente per applicazioni di epitassia al silicio da 300 mm e può essere prodotto in base ai disegni, alle dimensioni e ai requisiti di processo del cliente.

III. Struttura del perno di sollevamento cavo AMAT di VETEK

VETEK attualmente si concentra sulla struttura di rivestimento in grafite ad elevata purezza + carburo di silicio CVD per i perni di sollevamento cavi AMAT. Il processo di costruzione di base è:

Substrato di grafite ad elevata purezza → Lavorazione CNC di precisione → Rivestimento in carburo di silicio CVD → Ispezione di precisione

Il substrato di grafite fornisce la base strutturale ed è adatto per la lavorazione di precisione di geometrie cave e a pareti sottili. VETEK utilizza tipicamente materiali di grafite importati per semiconduttori, inclusi materiali di SGL Carbon e Toyo Tanso, a seconda delle esigenze del cliente. Un denso rivestimento di carburo di silicio CVD viene quindi depositato sulla superficie di grafite per formare una superficie di lavoro protettiva di qualità semiconduttrice.

Perché scegliere la grafite come substrato?

Per i perni di sollevamento cavi, il materiale del substrato deve trovare un equilibrio tra lavorabilità, prestazioni termiche, stabilità meccanica e compatibilità del processo di rivestimento. La grafite ad alta purezza è particolarmente adatta perché offre le seguenti caratteristiche:

• Buona stabilità alle alte temperature

• Bassa dilatazione termica

• Buona conduttività termica

• Densità relativamente bassa

• Eccellente lavorabilità per geometrie complesse

• Compatibilità con il processo di rivestimento al carburo di silicio CVD

L'uso della grafite consente inoltre di realizzare strutture complesse cave e a pareti sottili con elevata precisione. VETEK possiede capacità di lavorazione CNC di precisione per componenti semiconduttori in grafite e carburo di silicio, con processi di lavorazione ottimizzati per il controllo dimensionale e la qualità della superficie.

IV. Rivestimento in carburo di silicio CVD: lo strato protettivo critico

Il rivestimento CVD in carburo di silicio è una delle caratteristiche più importanti dei perni cavi VETEK AMAT. Questo rivestimento forma una superficie densa di carburo di silicio sul substrato di grafite, contribuendo a proteggere la grafite sottostante dall'ambiente di processo.

Lo spessore standard del rivestimento in carburo di silicio CVD per tali componenti VETEK è di circa100±20μm. La purezza del rivestimento è di circa6N / 99,99995%.

Le più ampie capacità tecniche del carburo di silicio CVD di VETEK includono rivestimenti ad elevata purezza, spessore del rivestimento controllato e uniformità dello spessore da lotto a lotto. I dati tecnici indicano che la purezza del rivestimento in carburo di silicio CVD è al livello 6N–7N. Per progetti specifici di perni di sollevamento AMAT, le specifiche del rivestimento possono essere adattate in base ai disegni del cliente e ai requisiti di processo.

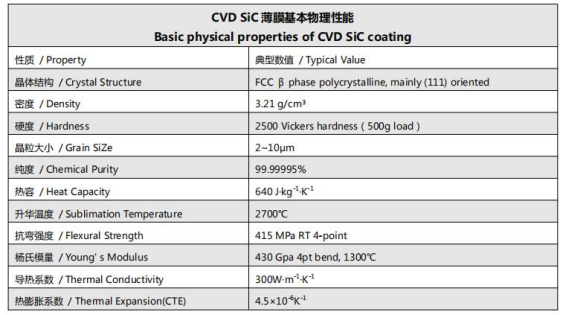

Figura 2: Proprietà fisiche di base del rivestimento SiC CVD

Perché è importante il rivestimento della parete interna?

Uno degli aspetti tecnicamente più impegnativi dei perni di sollevamento cavi AMAT non è semplicemente il rivestimento della superficie esterna, ma l'ottenimento di un rivestimento stabile e uniforme sulla parete interna della struttura cava.

La superficie interna è di difficile accesso durante il processo di rivestimento CVD. Rispetto alla superficie esterna, la geometria interna introduce ulteriori sfide nel flusso di gas, nell’uniformità della deposizione, nel controllo dello spessore del rivestimento e nella coerenza del processo. Pertanto, la qualità del rivestimento delle pareti interne può diventare un importante fattore di differenziazione tra i fornitori.

VETEK ha esperienza nel rivestimento CVD in carburo di silicio di strutture cave e pone particolare attenzione alla superficie interna. Un rivestimento ben controllato della parete interna aiuta a mantenere uno strato protettivo di carburo di silicio in tutta la struttura cava, anziché lasciare la grafite interna esposta all'ambiente di processo. Ciò è particolarmente importante quando il perno di sollevamento funziona in camere di processo a semiconduttori ad alta temperatura e chimicamente aggressive.

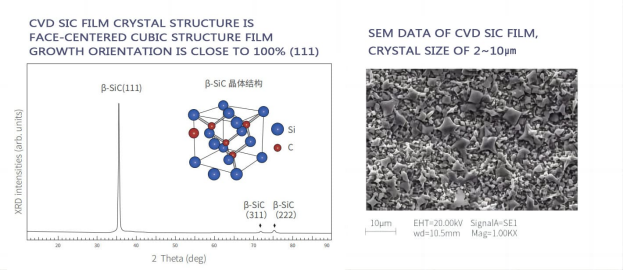

Figura 3: Struttura cristallina microscopica del rivestimento in carburo di silicio CVD

V. Principali vantaggi dei perni di sollevamento cavi VETEK AMAT

Sistema di materiali ad elevata purezza:La combinazione di grafite di elevata purezza e carburo di silicio CVD di elevata purezza è progettata per ambienti di semiconduttori in cui il controllo della contaminazione è fondamentale. A seconda della specifica selezionata, la purezza del rivestimento in carburo di silicio CVD è 6N.

Rivestimento standard in carburo di silicio da 100±20 μm:Lo spessore del rivestimento standard di VETEK è di circa 100±20 μm, fornendo uno spessore di rivestimento pratico per i componenti di processo dei semiconduttori, mentre la personalizzazione è disponibile in base alle esigenze del cliente.

Eccellente capacità di rivestimento della parete interna:Per i componenti cavi, il rivestimento delle pareti interne è una delle parti più difficili del processo di produzione. VETEK ha sviluppato processi di rivestimento in grado di ottenere una copertura di alta qualità sulla parete interna dei perni cavi di sollevamento, dalla simulazione del campo di flusso del gas al controllo del campo della temperatura, garantendo uno spessore di rivestimento costante e un legame saldo.

Stabilità alle alte temperature:Sia il substrato di grafite che il rivestimento in carburo di silicio CVD sono adatti per ambienti di processo di semiconduttori ad alta temperatura. Lo strato di carburo di silicio CVD fornisce una protezione aggiuntiva contro gli attacchi chimici e il degrado della superficie. I dati della pellicola in carburo di silicio CVD di VETEK elencano un'elevata conduttività termica, una bassa espansione termica e una temperatura di sublimazione di circa 2700 °C, indicando che il materiale è adatto per applicazioni impegnative ad alta temperatura.

Resistenza chimica e alla corrosione:La densa superficie in carburo di silicio CVD offre una migliore resistenza alla corrosione rispetto alla grafite nuda e può resistere ai gas di processo aggressivi e agli ambienti di pulizia chimica. Ciò aiuta a ridurre la degradazione del substrato e mantiene una superficie del componente più stabile durante cicli di processo ripetuti.

Lavorazioni meccaniche di precisione e personalizzazione:I perni di sollevamento cavi richiedono un controllo preciso del diametro esterno, del diametro interno, dello spessore della parete, della lunghezza e della concentricità. VETEK combina la lavorazione di precisione CNC con processi di rivestimento CVD per produrre componenti semiconduttori complessi secondo i disegni del cliente. I perni di sollevamento possono essere realizzati secondo:

• Disegni del cliente

• Componenti del campione

• Specifiche dimensionali

• Spessore del rivestimento richiesto

• Grado di grafite richiesto

• Requisiti di processo specifici

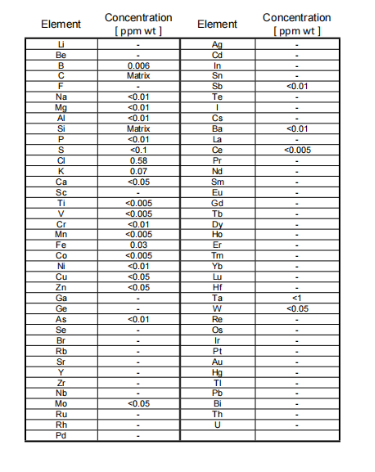

Figura 4: Rapporto sul test di purezza GDMS del rivestimento in carburo di silicio CVD

VI. Applicazioni tipiche

Epitassia del silicio:I perni di sollevamento vengono utilizzati per il sollevamento, il posizionamento e il trasferimento dei wafer all'interno di apparecchiature per epitassia. L'attuale prodotto AMAT 0200-03201 di VETEK è specificamente posizionato per applicazioni di epitassia al silicio da 300 mm.

Sistemi di movimentazione wafer:I perni di sollevamento possono fungere da componenti di precisione per la movimentazione dei wafer per applicazioni che richiedono stabilità alle alte temperature, precisione dimensionale e controllo della contaminazione. I perni di sollevamento del wafer con un corpo tubolare cavo possono ridurre al minimo efficacemente la perdita di calore locale, riducendo così i segni dei perni comunemente visibili sul retro del wafer nei processi ad alta temperatura (come la crescita epitassiale o la ricottura). La formazione di una cavità cava all'interno del corpo del perno di sollevamento riduce la massa termica e migliora l'uniformità della temperatura del wafer.

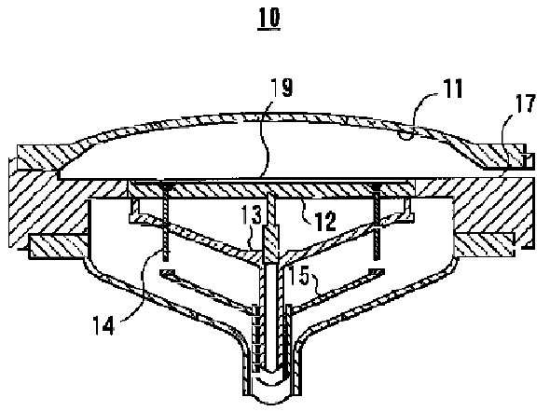

Figura 5: Schema del principio in base al quale i perni di sollevamento cavi riducono la massa termica e migliorano l'uniformità della temperatura del wafer

Apparecchiature per il processo dei semiconduttori:Sulla base dei disegni e dei campioni dei clienti, è possibile sviluppare componenti simili in grafite + carburo di silicio CVD per altre piattaforme di apparecchiature a semiconduttore. Il portafoglio di prodotti a semiconduttori di VETEK copre l'epitassia del silicio, l'epitassia del carburo di silicio, MOCVD, RTP/RTA, incisione e altri processi a semiconduttori.



VII. Processo di produzione: nodi chiave di controllo dalla progettazione del processo al controllo qualità e consegna

La produzione dei perni cavi AMAT comporta molteplici passaggi critici, ognuno dei quali influisce direttamente sull'affidabilità del prodotto finale e sulla resa del wafer:

1. Selezione del materiale in grafite— Selezionare il grado di grafite ad elevata purezza appropriato (SGL Carbon o Toyo Tanso, ecc.) in base ai requisiti dimensionali, di prestazioni termiche e di purezza del cliente.

2. Lavorazione CNC di precisione— Lavorare il grezzo di grafite nella geometria cava richiesta. Particolare attenzione è prestata al diametro interno, al diametro esterno, allo spessore della parete, alla lunghezza e alla concentricità.

3. Preparazione della superficie— Il componente in grafite lavorato viene sottoposto a pulizia e preparazione della superficie prima del rivestimento CVD.

4. Rivestimento in carburo di silicio CVD— Depositare uno strato denso di carburo di silicio CVD sul substrato di grafite. Lo spessore del rivestimento standard è di circa 100±20 μm, con purezza del rivestimento di 6N secondo la specifica selezionata.

5. Rivestimento della superficie interna (passaggio tecnico critico)— Per i perni di sollevamento cavi, la parete interna viene lavorata con cura per ottenere una copertura stabile del rivestimento in carburo di silicio. Attraverso l'ottimizzazione della simulazione del flusso di gas sul campo e il controllo preciso della temperatura di deposizione sul campo, vengono garantiti uno spessore uniforme del rivestimento dalla porta alla parte interna profonda del foro, un legame saldo e una pulizia interna del foro conforme agli standard.

6. Ispezione — I componenti finiti vengono sottoposti a ispezione per verificarne l'accuratezza dimensionale, le condizioni del rivestimento e altri requisiti specificati dal cliente prima della spedizione.

Le capacità produttive di VETEK coprono la purificazione, la lavorazione CNC, il rivestimento CVD e l'ispezione, fornendo una catena di produzione integrata per componenti semiconduttori a base di carbonio.

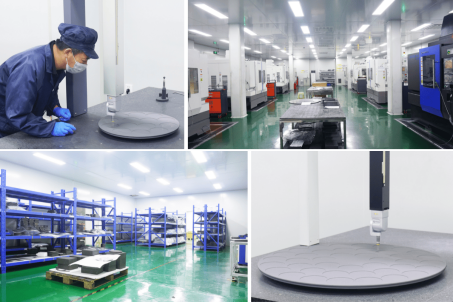

Figura 6: Produzione di materiali semiconduttori VETEK e base di lavorazione di precisione

VIII. Tempi di consegna del campione

Il tempo di consegna tipico per i campioni di perni di sollevamento cavi AMAT personalizzati è di circa 20 giorni. I tempi di consegna effettivi possono variare in base alla complessità del disegno, alla selezione dei materiali, ai requisiti di rivestimento, alla quantità e ai requisiti di ispezione. Per ordini ripetuti o prodotti già qualificati, i programmi di produzione possono essere negoziati separatamente in base alle previsioni del cliente e alle date di consegna richieste.

Figura 7: Confezione del prodotto con perno di sollevamento cavo VETEK AMAT



IX. Perché scegliere i perni di sollevamento cavi AMAT di VETEK?

VETEK integra l'approvvigionamento di materiale in grafite, la lavorazione meccanica di precisione, il rivestimento in carburo di silicio CVD e la produzione di componenti semiconduttori in un processo di produzione integrato. Le funzionalità principali includono:

• Substrato di grafite di elevata purezza (SGL Carbon / Toyo Tanso, ecc.)

• Rivestimento in carburo di silicio CVD purezza 6N

• Spessore rivestimento standard 100±20μm

• Lavorazione di strutture cave

• Rivestimento in carburo di silicio CVD della parete interna (capacità di differenziazione del nucleo)

• Lavorazione CNC di precisione

• Soluzioni con perno di sollevamento wafer compatibili con AMAT

• Il tempo di consegna del campione è di circa 20 giorni

VETEK copre l'intera catena tecnica di sviluppo di apparecchiature CVD, sviluppo di processi CVD, lavorazione di precisione CNC e purificazione, supportata da centri di ricerca e sviluppo dedicati e impianti di produzione di materiali semiconduttori.

X. Domande frequenti (FAQ)

D1: Qual è lo spessore standard del rivestimento in carburo di silicio CVD dei perni di sollevamento cavi VETEK AMAT?

Lo spessore standard del rivestimento è di circa 100±20 μm. Lo spessore specifico può essere regolato in base ai disegni del cliente e ai requisiti di processo.

Q2: Quale livello di purezza può raggiungere il rivestimento in carburo di silicio CVD?

A seconda della specifica selezionata, la purezza del rivestimento è di circa 6N (99,99995%). La piattaforma in carburo di silicio CVD di VETEK funziona normalmente al livello 6N–7N.

D3: Perché il rivestimento della parete interna è fondamentale per i perni di sollevamento cavi?

La geometria interna è difficile da rivestire in modo uniforme. La copertura in carburo di silicio della parete interna di alta qualità impedisce che il substrato di grafite venga esposto ad ambienti di processo ad alta temperatura e chimicamente attivi e rappresenta un fattore chiave di differenziazione per l'affidabilità a lungo termine. L'uniformità del rivestimento della parete interna è direttamente correlata alla pulizia del foro interno e alla resa del wafer.

Q4: VETEK può produrre secondo i miei disegni o campioni OEM?

SÌ. VETEK può produrre in base ai disegni del cliente, ai codici OEM (come AMAT 0200-03201), ai componenti campione, alle specifiche dimensionali, al grado di grafite richiesto e ai requisiti di rivestimento.

Q5: Qual è il tempo di consegna tipico del campione?

Il tempo di consegna tipico del campione è di circa 20 giorni. La consegna effettiva dipende dalla complessità del disegno, dalla selezione dei materiali, dai requisiti di rivestimento, dalla quantità e dalle esigenze di ispezione.

XI. Riepilogo

Sebbene il perno di sollevamento cavo AMAT sia un componente semiconduttore relativamente piccolo, i suoi requisiti di produzione sono tutt’altro che semplici. La geometria a parete sottile, i severi requisiti di concentricità, il funzionamento ad alta temperatura, il controllo della contaminazione e la combinazione del rivestimento della superficie interna lo rendono un componente specializzato del processo dei semiconduttori.

L'attuale soluzione di VETEK adotta grafite ad elevata purezza con rivestimento in carburo di silicio CVD, combinando la lavorabilità e le caratteristiche termiche della grafite con l'elevata purezza, resistenza chimica e stabilità alle alte temperature del carburo di silicio CVD. Con uno spessore di rivestimento standard di 100±20 μm, purezza fino a 6N, opzioni di materiali in grafite SGL e Toyo Tanso e capacità di rivestimento della parete interna, VETEK può fornire soluzioni personalizzate di perni di sollevamento cavi AMAT per la gestione di wafer di semiconduttori e applicazioni di epitassia di silicio.

Per i clienti che cercano fornitori alternativi diAMAT 0200-03201 perni di sollevamento wafer cavi,Oaltri componenti semiconduttori in grafite rivestita in carburo di silicio,VETEK può valutare disegni o campioni e fornire soluzioni di produzione personalizzate.
