Come risolvere l'elevata variazione da tasca a tasca nei suscettori in grafite epitassia di silicio multitasche?

Soluzione di ottimizzazionen per suscettori rivestiti in SiC CVD ad alta precisione

Affrontando il problema della non uniformità dello spessore del film causata dall'elevata variazione da tasca a tasca (1,4%) nei suscettori multitasca in grafite epitassiale di silicio, VeTek Semiconductor ha migliorato la planarità del suscettore a <0,08 mm e ridotto la variazione da tasca a tasca allo 0,69% attraverso la simulazione del campo di flusso del forno CVD e la lavorazione ad alta precisione, aumentando significativamente la resa del wafer epitassiale.

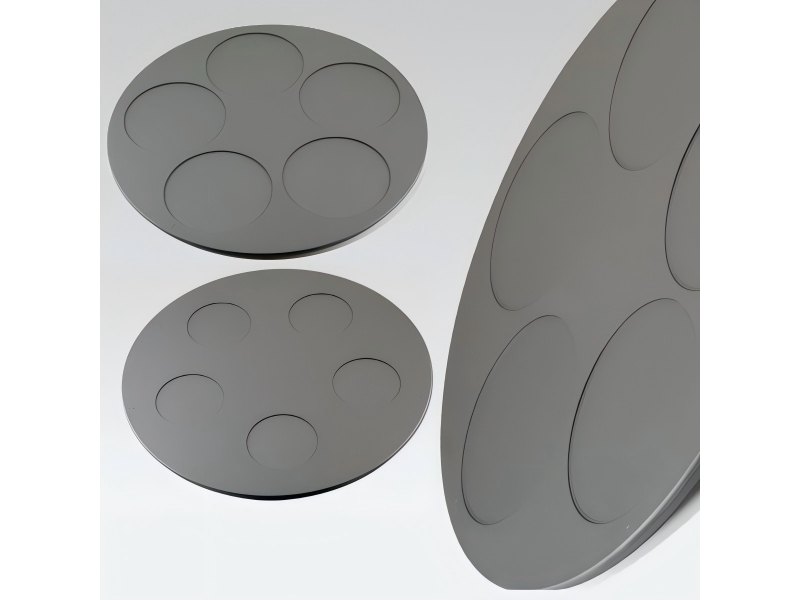

Suscettori multitasche in grafite epitassia di silicio con rivestimento CVD SiC ad alta precisione

I. Sintesi

Durante la produzione di epitassia di silicio multi-tasca, il nostro cliente (una fonderia di wafer di semiconduttori) ha dovuto affrontare sfide di lunga data con un'elevata variazione da tasca a tasca nello spessore dello strato epitassiale (dati originali: 1,4%). Ciò ha avuto un grave impatto sulla consistenza del wafer epitassiale e sulla resa del dispositivo a valle. Eseguendo la simulazione numerica 3D e l'analisi della fluidodinamica interna e dei campi termici all'interno del forno per epitassia CVD, combinati con l'ottimizzazione della struttura degli utensili e la tecnologia di rivestimento ad alta precisione con deposizione chimica in fase vapore di carburo di silicio (CVD SiC), il team di VeTek Semiconductor ha migliorato significativamente la planarità della superficie del suscettore multi-tasca in grafite di silicio epitassiale da <0,20 mm a <0,08 mm. A seguito di questi miglioramenti, la variazione dello spessore del film da tasca a tasca del cliente è scesa drasticamente allo 0,69%, ottenendo un salto di qualità nell'uniformità dello spessore del film.

Confronto dei parametri chiave delle prestazioni

II. Background del cliente: ricerca di soluzioni di produzione epitassiale ad alta coerenza

Prospettiva principale: nella produzione di epitassia in silicio di grandi dimensioni e multi-tasche, anche le più piccole deformazioni del suscettore vengono amplificate da costose perdite di resa del chip.

Il cliente di questa partnership è un'azienda leader nella produzione di dispositivi di potenza da 8/12 pollici e fonderia di wafer epitassiali di silicio, che produce principalmente wafer epitassiali di silicio a film spesso utilizzati nei MOSFET ad alta tensione, negli IGBT e nell'elettronica automobilistica. Poiché i clienti a valle richiedono una coerenza sempre più rigorosa nei parametri elettrici dei chip, lo spessore dello strato epitassiale e l'uniformità della resistività sono diventati parametri fondamentali per valutare la qualità del wafer epitassiale. Il cliente utilizza reattori epitassia di silicio CVD multi-pocket in grado di elaborare più wafer di silicio contemporaneamente in un unico ciclo. Tuttavia, a causa del prolungato ciclo termico ad alta temperatura e dell’erosione del flusso di gas, i suscettori originali in grafite non potevano più soddisfare i requisiti di processo di alta precisione relativi alla variazione e alla planarità da tasca a tasca.

III. Sfide e punti critici: l'elevata variazione da tasca a tasca provoca una non uniformità dello spessore della pellicola

Prospettiva principale: tolleranze eccessive di planarità del suscettore di grafite interrompono direttamente la conduzione termica e la distribuzione del campo di flusso del gas all'interno del forno CVD, innescando forti variazioni di spessore tra le tasche.

Durante la crescita epitassiale del silicio CVD, i gas precursori (come SiHCl3/SiH4) si depositano ad alte temperature sulla superficie del wafer per formare uno strato epitassiale monocristallino. Il suscettore di grafite non solo funge da supporto, ma svolge anche un ruolo fondamentale nella conduzione uniforme del calore e nella guida del campo di flusso. I colli di bottiglia tecnici specifici affrontati dal cliente includevano:

1. La variazione dello spessore del film da tasca a tasca ha raggiunto l'1,4%, incidendo sull'uniformità complessiva del wafer

A causa delle microdeformazioni sulla superficie dopo un uso prolungato, i suscettori in grafite multitasca originali del cliente presentavano lievi differenze nella profondità della rientranza della tasca e nell'efficienza della radiazione termica tra le singole tasche. Le misurazioni effettive hanno rivelato dati di variazione da tasca a tasca fino all’1,4%. Questa discrepanza ha portato direttamente a tassi di crescita dello strato epitassiale incoerenti tra wafer di silicio posizionati in tasche diverse all'interno dello stesso lotto, con conseguente deviazione eccessiva dello spessore del film.

2. La planarità del suscettore inferiore a <0,20 mm ha causato turbolenza del campo termico limite e del campo di flusso

La planarità dei suscettori originali poteva essere mantenuta solo a un livello <0,20 mm. In ambienti epitassia ad alta temperatura di 1100°C–1200°C, una superficie irregolare fa sì che il flusso di gas reagente formi vortici localizzati creando al tempo stesso spazi non uniformi tra il suscettore e il riscaldatore a induzione. Ciò ha successivamente indotto campi termici non uniformi sulla superficie, peggiorando le fluttuazioni dello spessore del film.

Analisi dei punti critici e dei meccanismi tecnici

IV. Soluzione personalizzata VeTek: simulazione del campo di flusso CVD e ottimizzazione degli utensili ad altissima precisione

Prospettiva principale: l'ottimizzazione del flusso e dei campi termici tramite simulazione numerica, combinata con la lavorazione CNC di precisione a livello di micron e il rivestimento CVD SiC denso e di elevata purezza, rimodella radicalmente le prestazioni del suscettore.

Per risolvere le variazioni tascabili e i colli di bottiglia della planarità del cliente, il team di ingegneri di VeTek Semiconductor ha condotto valutazioni in loco, estratto parametri operativi del reattore e progettato una soluzione di ottimizzazione end-to-end completamente personalizzata:

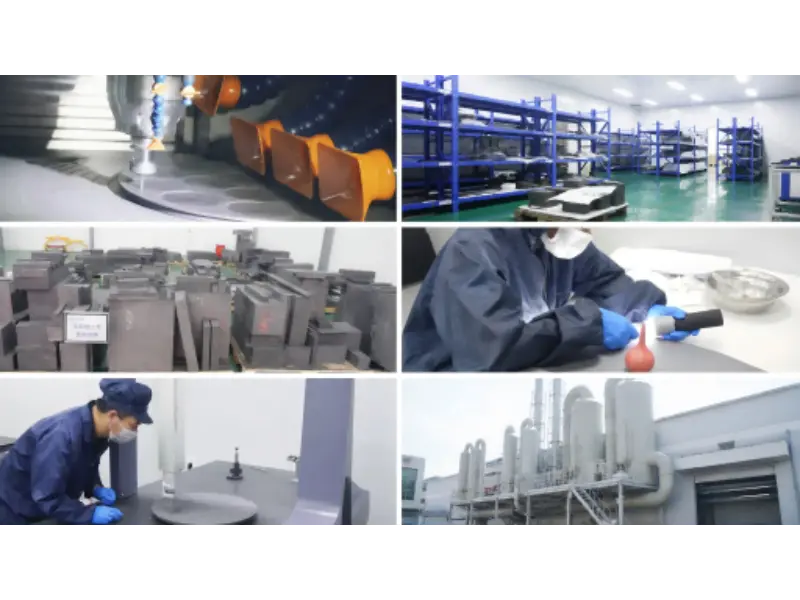

Strutture avanzate di lavorazione meccanica di precisione, camere bianche e controllo qualità di VeTek Semiconductor

1. Simulazione del flusso interno del forno CVD e del campo termico

Utilizzando ANSYS Fluent, sono state eseguite simulazioni numeriche 3D per la velocità del flusso di gas, lo spessore dello strato limite e il trasferimento di calore per radiazione termica all'interno del reattore CVD. Sulla base delle analisi di modellazione, i raggi di transizione dei bordi della tasca e le strutture delle scanalature di guida del gas sulla superficie del suscettore sono stati riprogettati, consentendo ai gas reagenti di mantenere un regime di flusso laminare altamente coerente sopra ciascuna tasca ed eliminando i vortici localizzati.

2. Ottimizzazione della lavorazione del substrato di grafite ad alta precisione e degli utensili

Come materiale del substrato è stata selezionata la grafite isostatica isotropa ad alta densità e purezza elevata, accoppiata con utensili di lavorazione di precisione CNC a 5 assi aggiornati. Perfezionando il controllo dello stress di bloccaggio e le traiettorie del percorso utensile durante la lavorazione, la planarità dei suscettori post-lavorazione è stata rigorosamente controllata da <0,20 mm a <0,15 mm, con le superfici centrali dei suscettori di prima qualità che hanno raggiunto una planarità rivoluzionaria di <0,08 mm.

3. Tecnologia proprietaria di rivestimento SiC CVD denso ad elevata purezza

Un rivestimento α-SiC altamente denso con spessore uniforme è stato fatto crescere sulla superficie del substrato di grafite tramite deposizione chimica da fase vapore (CVD). Il rivestimento presenta una purezza fino al 99,999% (grado 5N-6N), elevata conduttività termica e resistenza alla corrosione del gas acido cloridrico caldo (HCl). Si adatta perfettamente al coefficiente di espansione termica (CTE) del substrato di grafite, garantendo zero microfessure o delaminazioni durante i cicli termici rapidi.

Soluzione tecnica e vantaggi prestazionali

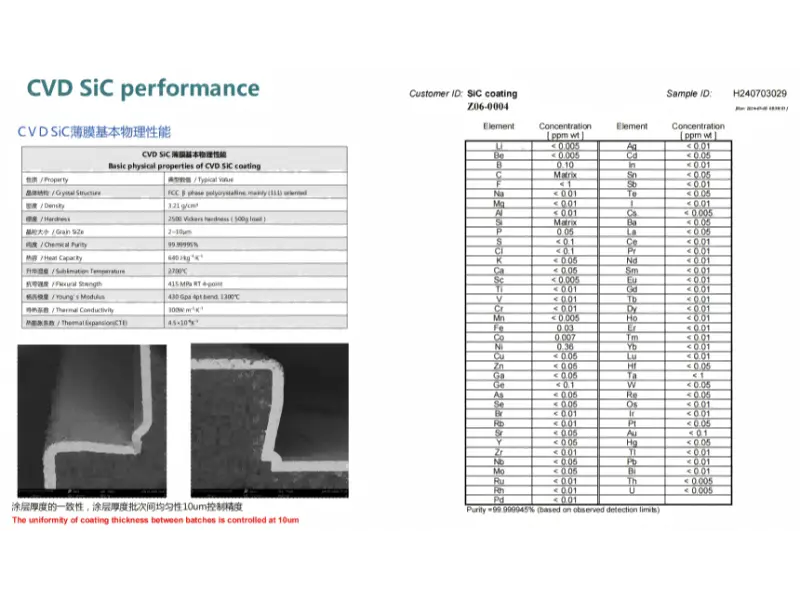

Principali proprietà fisiche, uniformità dello spessore SEM e analisi di purezza ultraelevata del rivestimento SiC CVD

V. Risultati e dati: parlare con fatti e metriche quantificabili

Prospettiva principale: i dati sul campo misurati dimostrano che l'ottimizzazione della planarità del suscettore si è tradotta direttamente in una sostanziale riduzione del 50,7% della variazione da tasca a tasca della pellicola epitassiale.

Dopo aver sostituito le vecchie parti con i suscettori in grafite epitassia di silicio multitasche ottimizzati di VeTek Semiconductor, il cliente ha condotto uno studio continuo di 30 giorni sul monitoraggio della produzione di volumi elevati sulla propria linea. I dati sul miglioramento della qualità reale raccolti includono:

1. Variazione da tasca a tasca dello spessore della pellicola ridotta allo 0,69%

I dati di produzione misurati dal cliente hanno mostrato che la variazione pocket-to-pocket è scesa significativamente dall'1,4% allo 0,69%, ottenendo una riduzione complessiva del 50,7%. Ciò ha ridotto drasticamente al minimo i divari di tasso di crescita tra le diverse tasche.

2. Superamento della planarità della superficie del suscettore fino a <0,08 mm

Attraverso l'ottimizzazione del campo di flusso e gli strumenti ad alta precisione, i suscettori prodotti in serie hanno raggiunto costantemente una planarità entro <0,15 mm, con suscettori di livello superiore che raggiungono stabilmente <0,08 mm, superando di gran lunga le norme standard del settore.

3. Miglioramenti sostanziali nell'uniformità dello spessore del film e nella resa complessiva

Grazie a campi termici e di flusso altamente stabili, i parametri di resistività e uniformità dello spessore dello strato epitassiale sono entrati in intervalli di qualità premium. Il tasso di resa dei wafer di grado A della fonderia è aumentato di circa il 3,5%, risparmiando centinaia di migliaia di RMB ogni anno sui costi dei wafer rottamati.

VI. Domande frequenti (FAQ)

D1: Perché la planarità di un suscettore multi-tasca in grafite epitassia di silicio ha un impatto così importante sull'uniformità dello spessore del film?

Risposta:Nei processi CVD ad alta temperatura, i wafer di silicio vengono riscaldati principalmente attraverso la conduzione termica e la radiazione termica proveniente dal suscettore. Se la planarità del suscettore è scarsa (ad esempio >0,20 mm), si creano spazi irregolari tra il suscettore e il riscaldatore sottostante, inducendo variazioni di temperatura localizzate. Allo stesso tempo, una superficie irregolare interrompe il flusso laminare dei gas reagenti, causando concentrazioni localizzate di gas e fluttuazioni di velocità, che si manifestano direttamente come variazioni dello spessore del film da tasca a tasca.

Q2: Qual è la durata operativa dei suscettori in grafite rivestiti CVD SiC di VeTek?

Risposta:VeTek utilizza rivestimenti in carburo di silicio CVD di altissima purezza progettati con un preciso adattamento CTE al substrato di grafite. In atmosfere corrosive con temperatura elevata di 1200°C e H2/HCl, mostra un'eccezionale resistenza agli shock termici e inerzia chimica, estendendo generalmente la durata di servizio dal 30% al 50% rispetto ai suscettori rivestiti standard del settore.

Q3: VeTek può fornire ingegneria personalizzata se disponiamo di modelli di reattori epitassia CVD personalizzati?

Risposta:SÌ. VeTek possiede capacità complete di simulazione del flusso CVD/campo termico e una catena di lavorazione CNC di precisione. Possiamo eseguire il reverse engineering 1:1 o l'ottimizzazione strutturale in base alle dimensioni del forno fornite dal cliente, ai parametri del flusso d'aria o ai disegni dei suscettori esistenti.

D4: In che modo la planarità dei suscettori di precisione viene protetta dai danni dovuti al trasporto durante la spedizione?

Risposta:Tutti i prodotti suscettori vengono sottoposti a pulizia a ultrasuoni e confezionamento sottovuoto antistatico all'interno di camere bianche di Classe 1000. L'interno è protetto utilizzando moduli personalizzati di assorbimento degli urti in EVA ad alta densità, mentre l'esterno è imballato in casse di legno fumigate per l'esportazione, garantendo una consegna a impatto zero.

VII. Conclusione

Prospettiva principale: i componenti di utensili meccanici e termodinamici per semiconduttori di alta qualità rappresentano un investimento diretto nel miglioramento della competitività della fonderia.

Implementando la simulazione del campo di flusso CVD, il controllo di precisione degli utensili e l'ottimizzazione del rivestimento SiC CVD su suscettori di grafite epitassia di silicio multi-tasca, VeTek Semiconductor ha aiutato con successo il cliente a ridurre la variazione dello spessore del film da tasca a tasca dall'1,4% allo 0,69%, risolvendo perfettamente la sfida di lunga data della non uniformità dello spessore del film.

Se riscontri anche punti critici tecnici come la non uniformità dello strato epitassiale, la deformazione del suscettore di grafite, un'elevata variazione da tasca a tasca o il distacco del rivestimento CVD, non esitare a contattare il team di esperti tecnici di VeTek Semiconductor per ricevere una valutazione sul campo a flusso libero e un piano di ottimizzazione personalizzato!
