Substrato vs. epitassia: ruoli chiave nella produzione di semiconduttori

Introduzione: i due pilastri dei chip moderni

Per comprendere veramente come un chip avanzato raggiunga calcoli ad alta velocità e output ad alta potenza, dobbiamo approfondire i due pilastri fondamentali della sua struttura fisica: il substrato semiconduttore e il processo di crescita epitassiale.

In poche parole, il substrato fornisce la “base” per il supporto meccanico e la dissipazione del calore, mentre lo strato epitassiale è lo “strato funzionale attivo” meticolosamente costruito su quella “fondazione”. Sebbene i due termini differiscano solo per un carattere, presentano differenze fondamentali nella struttura del materiale, nei processi di fabbricazione e nei ruoli funzionali. Questo articolo descriverà sistematicamente le differenze tecniche, i parametri chiave e l'impatto decisivo sulle prestazioni del dispositivo finale.

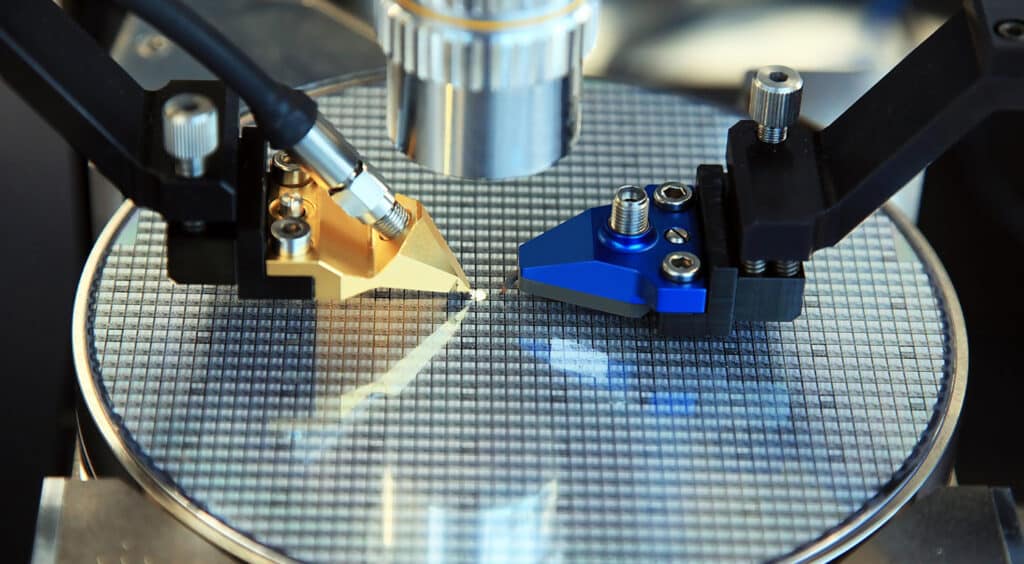

I. Cos'è un substrato semiconduttore?

[Conclusione chiave di questa sezione]: Un substrato semiconduttore funge da “scheletro” e “dissipatore di calore” del dispositivo. Il silicio monocristallino (Si) di elevata purezza domina il mercato consumer, mentre il carburo di silicio (SiC), con la sua elevata conduttività termica di 4,9 W/cm·K, è diventato una scelta indispensabile per i veicoli elettrici e le applicazioni ad alta tensione.

I substrati semiconduttori costituiscono la base strutturale e termica di quasi tutti i dispositivi semiconduttori. Da un punto di vista meccanico, fungono da piattaforma fisica che supporta micro e nanostrutture; ancora più importante, forniscono un modello di reticolo cristallino continuo che determina l'orientamento dei cristalli e l'integrità strutturale degli strati successivamente depositati.

A seconda dei requisiti applicativi, i materiali del substrato possono essere monocristallini, policristallini o anche amorfi; tuttavia, i dispositivi elettronici ad alte prestazioni si affidano quasi interamente a lingotti monocristallini di elevata purezza per ridurre al minimo i bordi dei grani e i difetti che ostacolano la mobilità del portatore.

1.1 Tipi di substrati tradizionali e loro proprietà dei materiali

La scelta di substrati di grandi dimensioni influisce direttamente sulle prestazioni del dispositivo, sulla resa di produzione e sulla struttura dei costi. L’industria utilizza principalmente tre tipi principali di substrati:

• Substrati di silicio: Il silicio monocristallino (Si) cresciuto tramite i metodi Czochralski (CZ) o Float Zone (FZ) rimane ancora oggi la corrente principale nell'industria globale dei semiconduttori. I suoi vantaggi risiedono nell'eccezionale rapporto costo-efficacia, elevata resistenza meccanica e scalabilità fino a 300 mm (12 pollici). È ampiamente utilizzato nei processori di fascia consumer, nei dispositivi di memoria e nelle celle solari standard.
• Substrati con ampio gap di banda (carburo di silicio e zaffiro): Quando i requisiti di potenza e frequenza superano i limiti fisici del silicio, i materiali ad ampio gap di banda diventano la scelta inevitabile.
• Carburo di silicio (SiC): Con un'eccezionale conduttività termica (da circa 3,7 a 4,9 W/cm·K[1]) e un'elevata intensità del campo elettrico di rottura, è la scelta ideale per gli inverter dei veicoli elettrici (EV) e le reti elettriche ad alta tensione.
• Zaffiro (Al₂O₃): Con eccellenti proprietà di trasparenza ottica e isolamento dielettrico, è ampiamente utilizzato nei LED blu/ultravioletti e nelle applicazioni SOI RF specializzate.
• Substrato di quarzo: Grazie alla sua inerzia chimica estremamente elevata, al coefficiente di espansione termica estremamente basso e all'elevata purezza ottica, viene utilizzato principalmente in componenti ottici di fascia alta, maschere grezze e apparecchiature di sensori specializzate.

1.2 Le due funzioni principali dei substrati: supporto e dissipazione del calore

Durante il funzionamento effettivo del dispositivo, i substrati sfusi svolgono due funzioni chiave insostituibili:

Supporto meccanico: Fornisce rigidità strutturale durante cicli termici severi, processi chimici ad alto vuoto, movimentazione dei wafer e imballaggio back-end, prevenendo efficacemente la deformazione e la frattura dei wafer.

Conduzione del calore (dissipazione del calore): I chip moderni generano massicci flussi di calore localizzati; I substrati di silicio sfuso agiscono come dissipatori di calore diretti, dissipando il calore verso l'esterno per prevenire il surriscaldamento della regione di giunzione e l'instabilità termica.

II. Cos'è la crescita epitassiale dei semiconduttori? (Livello attivo basato sulle prestazioni)

[Conclusione chiave di questa sezione]: Lo strato epitassiale è “l’anima delle prestazioni di un chip”. CVD/MOCVD gestiscono la produzione industriale su larga scala, mentre MBE (Molecular Beam Epitaxy) consente interfacce ultraripide con precisione a livello atomico. Senza la tecnologia epitassiale, la bassissima resistenza in conduzione del radar a onde millimetriche 5G e dei MOSFET ad alta tensione sarebbe impossibile.

Sebbene il substrato fornisca una base stabile, i singoli cristalli cresciuti in massa contengono inevitabilmente microdifetti, impurità naturali e caratteristiche elettriche fisse. Per fabbricare dispositivi ad altissima velocità ed alta efficienza, i produttori hanno adottato l’epitassia, ovvero la deposizione controllata di strati cristallini ultra-puliti e sottili su un substrato target.

Durante il processo epitassiale, gli atomi provenienti dal vapore o da fasci molecolari si depositano sulla superficie riscaldata del substrato e risultano perfettamente allineati con il reticolo cristallino sottostante. Il wafer epitassiale risultante presenta una purezza cristallina estremamente elevata, con una densità di difetti inferiore di diversi ordini di grandezza rispetto a quella del substrato sfuso.

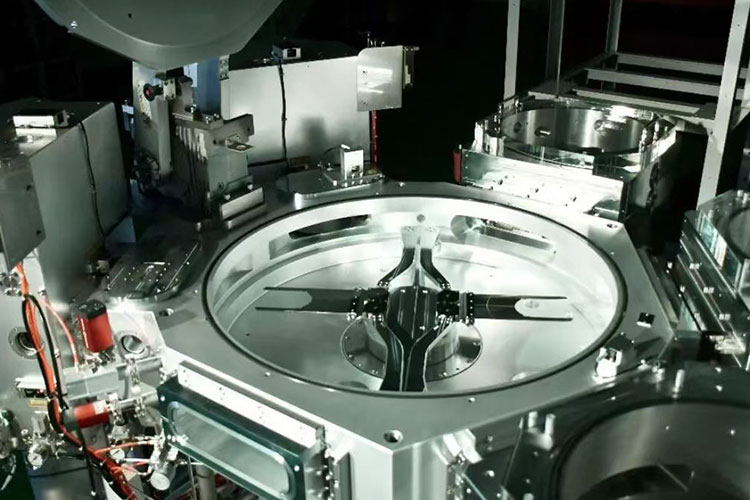

2.1 Tecnologie e apparecchiature tradizionali per la deposizione epitassiale

La moderna crescita epitassiale si ottiene principalmente attraverso i seguenti metodi avanzati:

• Deposizione chimica da fase vapore (CVD / MOCVD): I precursori gassosi si decompongono sulla superficie di un wafer riscaldato per formare uno strato monocristallino uniforme. Tra questi, la deposizione chimica da fase vapore metallo-organica (MOCVD) è lo standard industriale per la crescita epitassiale di composti III-V e semiconduttori a banda larga.

• Epitassia a fascio molecolare (MBE): Condotto in un ambiente di ultra-alto vuoto (UHV), questo processo raggiunge la precisione di un singolo strato di atomo dirigendo un fascio termico preciso sul substrato, risultando in gradienti di interfaccia estremamente ripidi. È adatto per strutture ultrafini come i pozzi quantici.

La deposizione epitassiale di alta qualità si basa non solo sul controllo preciso del processo ma anche sulla gestione della durata dei componenti chiave all'interno della camera di reazione (come i substrati di grafite rivestiti di SiC), che influiscono direttamente sulla stabilità del processo e sulla resa.

2.2 Applicazioni avanzate consentite dalla tecnologia epitassiale

L'epitassia consente architetture di dispositivi che non possono essere realizzate solo con materiali sfusi:

• Transistor bipolare a eterogiunzione silicio-germanio (SiGe HBT): La crescita di uno strato epitassiale SiGe ultrasottile sulla regione di base crea uno spostamento del bandgap, migliorando significativamente la velocità di risposta alle alte frequenze.
• Tecnologia del silicio filtrato: La deposizione di un sottile strato di silicio su un reticolo SiGe induce deformazione di trazione o compressione, aumentando così la mobilità dei portatori (sia la mobilità degli elettroni negli n-FET che la mobilità delle lacune nei p-FET sono migliorate).
• Crescita epitassiale selettiva (SEG): Nelle moderne architetture FinFET e Gate-All-Around (GAA), la crescita epitassiale selettiva Si/SiGe sulle regioni source/drain riduce la resistenza di contatto e aumenta la corrente di saturazione.

Per la definizione del processo di epitassia dei semiconduttori fare riferimento a:Cos'è il processo di epitassia dei semiconduttori?

III. Substrato e wafer epitassiale: panoramica delle differenze chiave

[Conclusione chiave di questa sezione]: il modo più diretto per distinguere tra i due è esaminare i loro "ruoli funzionali": il substrato è responsabile della resistenza agli shock fisici e termici, mentre lo strato epitassiale è responsabile della resistenza alla corrente e ai campi elettrici. Disaccoppiando la regione attiva dalla regione soggetta a difetti, i wafer epitassiali raggiungono livelli di corrente di dispersione inferiori di oltre un ordine di grandezza rispetto ai dispositivi fabbricati direttamente su un substrato.

Per un confronto visivo, la tabella seguente riassume le differenze fondamentali tra substrati sfusi e wafer epitassiali in termini di parametri di produzione chiave:

IV. Progresso tecnico: in che modo l'Epitassia migliora sostanzialmente le prestazioni del dispositivo?

[Conclusione chiave di questa sezione]: I microdifetti naturali e i punti di stress termico nei substrati sfusi sono i "killer nascosti" che causano un'elevata corrente di dispersione e una bassa tensione di rottura nei dispositivi. L’essenza della tecnologia epitassiale risiede nel disaccoppiamento del “substrato meccanico difettoso” dallo “strato funzionale attivo privo di difetti”, isolando così il trasporto del vettore all’interno dello strato epitassiale puro. Questo design di disaccoppiamento si traduce direttamente in frequenze operative più elevate, consumo energetico inferiore e durata dei dispositivi più lunga: un salto di qualità che non potrà mai essere ottenuto utilizzando solo substrati sfusi.

L’introduzione della tecnologia epitassiale non significa semplicemente “aggiungere uno strato di pellicola”, ma piuttosto un salto di qualità nell’affidabilità del dispositivo e nelle prestazioni elettriche.

Anche con la massima purezza chimica, i substrati sfusi standard contengono inevitabilmente microporosità, precipitati di ossigeno e punti di stress termico rimasti dal processo di estrazione dei cristalli. La fabbricazione di dispositivi direttamente su substrati sfusi spesso comporta un'elevata corrente di dispersione e una bassa tolleranza alla tensione di rottura.

Al contrario, i wafer epitassiali isolano il trasporto del vettore all'interno di uno strato epitassiale puro e privo di difetti. Disaccoppiando la regione funzionale attiva dal substrato meccanico soggetto a difetti, i produttori sono in grado di ottenere:

• Frequenze operative più elevate (capacità parassita ridotta);
• Consumo energetico inferiore (perdite ridotte);
• Maggiore durata del dispositivo e stabilità eccezionale sotto stress elettrotermico estremo.

Ad esempio, nel campo dei semiconduttori di potenza, la qualità dello strato epitassiale omogeneo di SiC determina direttamente la tensione di rottura e la resistenza in conduzione dei dispositivi MOSFET, qualcosa che i substrati SiC sfusi non possono raggiungere da soli.

V. Problemi tecnici di maggiore preoccupazione per gli ingegneri (FAQ)

(Le seguenti domande derivano da sfide tecniche comuni incontrate dagli ingegneri di processo della linea di produzione di semiconduttori durante i processi di crescita epitassiale effettivi)

D1: Se il particolato aumenta improvvisamente durante la crescita epitassiale, a parte le perdite della camera, quali altre aree facilmente trascurate dovrebbero essere indagate?

R: Questa è una delle situazioni impreviste più impegnative che gli ingegneri devono affrontare durante le operazioni di routine sui wafer. Dopo aver verificato che la camera sia ermetica, consigliamo di dare priorità all'indagine di tre “angoli nascosti”:

1. Condizioni superficiali del suscettore di grafite: microfessure o aree di distacco nel rivestimento SiC possono rilasciare particelle ad alte temperature. Se il suscettore è stato utilizzato per più di 1000 corse, si consiglia di sostituirlo immediatamente per i test: molti problemi legati alle particelle scompaiono dopo aver sostituito il suscettore con uno con rivestimento intatto.

2. Transitori di pressione durante la commutazione della linea del gas: nei sistemi MOCVD, le fluttuazioni di pressione al momento della commutazione del gas sorgente possono causare il distacco dei sottoprodotti dalle pareti interne delle tubazioni. Si consiglia di ispezionare la curva di risposta del controller automatico di pressione (APC) per verificare se si sta verificando un superamento della pressione.

3. Contaminanti sul retro del substrato: se sono presenti polvere fine o residui organici sul retro del substrato prima che entri nella camera, potrebbero "migrare" verso lo strato epitassiale del lato anteriore ad alte temperature: questo è il problema più comunemente trascurato.

La risoluzione dei problemi relativi alle particelle è essenzialmente un processo di "eliminazione": inizia con i materiali di consumo sostituiti più frequentemente e traccia il problema passo dopo passo verso le parti più profonde della camera.

D2: Nell'epitassia del SiC, quanto è stretta la finestra del processo per la crescita a gradini? Quali sono le tolleranze per le deviazioni di temperatura e pressione?

R: Questa domanda tocca il nocciolo del processo di epitassia del SiC: la crescita a gradini richiede che tre condizioni siano soddisfatte simultaneamente all'interno di una finestra estremamente ristretta: sufficiente mobilità superficiale, un'appropriata barriera di nucleazione sul bordo del gradino e soppressione della crescita dell'isola tridimensionale.

Sulla base di dati pratici provenienti da linee di produzione di massa:

• Finestra della temperatura: Tipicamente tra 1550°C e 1650°C, con una finestra effettiva di circa ±15°C. Se la temperatura è troppo bassa la rugosità superficiale (RMS) peggiora bruscamente; se la temperatura è troppo elevata compaiono inclusioni polimorfiche 3C-SiC.
• Finestra di pressione: Normalmente controllato tra 50 e 200 mbar, con una finestra effettiva di circa ±20 mbar. Pressione eccessiva → lunghezza di migrazione superficiale ridotta e coalescenza a gradini; pressione insufficiente → diminuzione della sovrasaturazione del vapore e un calo significativo del tasso di crescita.

Nelle applicazioni pratiche di ingegneria, la maggior parte degli ingegneri di processo preferisce prima fissare la temperatura e poi regolare con precisione la pressione per trovare la finestra, perché la camera risponde più rapidamente ai cambiamenti di pressione, rendendola adatta per scansioni DOE (Design of Experiments) rapide.

D3: Come viene determinato il ciclo di sostituzione del suscettore in grafite nelle apparecchiature MOCVD? Si basa sul numero di corse o sull'ispezione visiva?

R: Questo problema è direttamente correlato all'equilibrio tra resa del processo e costi di produzione ed è un obiettivo chiave sia per gli ingegneri della linea di produzione che per i decisori degli approvvigionamenti.

La pratica standard del settore è un approccio a doppio binario che combina “durata del lotto” e “ispezione visiva”:

• Durata della vita in batch: I fornitori forniscono una durata di servizio consigliata (ad esempio, i suscettori rivestiti in SiC di VETEK sono consigliati per i lotti Aixtron), derivata da test di invecchiamento accelerato basati sulla fatica del ciclo termico del rivestimento. Anche se l'aspetto è normale, si consiglia di sostituire il suscettore come previsto prima di raggiungere questo numero di lotti per mitigare il rischio di guasti improvvisi.

• Ispezione visiva: Dopo ogni lotto di lavorazione, ispezionare visivamente la superficie del rivestimento SiC o esaminarla al microscopio. Se viene visualizzato uno dei seguenti "segnali di allarme", la sostituzione deve essere eseguita immediatamente, non attendere la fine della durata di servizio consigliata:

①Scrostature o screpolature visibili del rivestimento;

② Macchie scolorite con diametro >1 mm sulla superficie (che indicano danni al rivestimento e ossidazione del substrato di grafite);

③ Variazioni di spessore localizzate ricorrenti nello strato epitassiale, a condizione che siano stati esclusi fattori di distribuzione del flusso d'aria.

Una pratica ingegneristica ampiamente validata consiste nell’impostare il ciclo di sostituzione all’80% della durata di vita consigliata dal fornitore, stabilendo contemporaneamente un database sulla durata di vita del substrato fotografando e archiviando l’aspetto di ciascun lotto: questo approccio evita sia la rottamazione prematura (che causa sprechi) sia il gioco d’azzardo fino all’ultimo forno, che potrebbe comportare scarti dell’intero lotto.

D4: Quando la curvatura o la deformazione del wafer epitassiale supera le specifiche, ciò è dovuto principalmente al substrato o al processo epitassiale?

R: Questa è la questione dell'"attribuzione di responsabilità" più dibattuta tra gli ingegneri durante le riunioni di analisi del rendimento. La risposta è: entrambi contribuiscono, ma il peso relativo varia a seconda del sistema materiale:

Una sequenza pragmatica di risoluzione dei problemi di deformazione: innanzitutto, verificare i dati di deformazione in entrata del substrato (report Cpk del fornitore) → Quindi, controllare l'uniformità della temperatura del forno epitassiale (calibrazione della termocoppia) → Infine, regolare la ricetta del processo.

VI. Riepilogo e raccomandazioni per la selezione

In sintesi, il substrato funge da “scheletro e dissipatore di calore”, mentre lo strato epitassiale funge da “cervello e muscoli”. Entrambi sono indispensabili:

Se ti concentri su chip logici standard sensibili ai costi o semplici dispositivi discreti, substrati in silicio di alta qualità e di grandi dimensioni sono sufficienti per soddisfare le tue esigenze.

Se la tua applicazione prevede comunicazioni ad alta frequenza, conversione di potenza ad alta tensione o fotorilevamento ad alta sensibilità, i wafer prodotti utilizzando processi epitassiali di precisione sono la scelta migliore.

Nell’odierna industria manifatturiera dei semiconduttori, che persegue continuamente soluzioni “più veloci, più piccole e più efficienti”, la tecnologia epitassiale è diventata uno strumento fondamentale per superare i limiti fisici della Legge di Moore.
