Perché i suscettori di grafite rivestiti in SiC sono essenziali per l'epitassia dei semiconduttori

Poiché i dispositivi a semiconduttore continuano ad evolversi verso una maggiore potenza, una frequenza più elevata e una maggiore integrazione, i requisiti imposti alle apparecchiature di crescita epitassiale sono diventati sempre più esigenti. Che si tratti di produrre dispositivi di potenza SiC, componenti RF GaN, chip LED o wafer epitassiali di silicio, i produttori fanno affidamento su un componente critico all'interno del reattore: il suscettore di grafite rivestito di SiC.

Sebbene raramente visibile all'esterno della camera di reazione, questo componente influisce direttamente sull'uniformità della temperatura del wafer, sulla generazione di particelle, sulla durata del rivestimento e, in ultima analisi, sulla resa del dispositivo.


Cos'è un suscettore in grafite rivestito in SiC?

Un suscettore in grafite rivestito in SiC è un componente in grafite progettato con precisione protetto da un denso rivestimento in carburo di silicio con deposizione chimica in fase vapore (CVD).

All'interno di un reattore epitassiale, il suscettore svolge diverse funzioni critiche:

  • Supporta i wafer semiconduttori durante tutto il processo di crescita
  • Trasferisce il calore in modo uniforme dal riscaldatore al wafer
  • Ruota insieme al wafer per migliorare l'uniformità del film
  • Mantiene la stabilità dimensionale sotto ripetuti cicli termici
  • Protegge il substrato di grafite dai gas di processo corrosivi

A seconda del processo, i suscettori possono essere progettati come suscettori pancake, suscettori a barile, vassoi, supporti per wafer o componenti di reattori personalizzati.


Perché non utilizzare la grafite nuda?

La grafite è da tempo riconosciuta come uno dei migliori materiali tecnici per alte temperature grazie alle sue:

· Eccellente conduttività termica

· Basso coefficiente di dilatazione termica

· Stabilità alle alte temperature

· Facile lavorabilità

· Bassa densità

Tuttavia, la grafite nuda non è adatta alla lavorazione diretta dei semiconduttori.

Durante l'epitassia, i gas di processo come H₂, HCl, NH₃, silano, clorosilani e precursori metallo-organici attaccano continuamente le superfici di grafite esposte. Nel tempo, la grafite inizia a ossidarsi, corrodersi e rilasciare particelle di carbonio.

Queste particelle possono:

· contaminare i wafer,

· aumentare la densità dei difetti,

· ridurre l'uniformità epitassiale,

· abbreviare gli intervalli di manutenzione del reattore.

Pertanto, quasi tutti i moderni reattori a semiconduttore utilizzano rivestimenti ceramici protettivi invece della grafite esposta.


Perché il carburo di silicio è il rivestimento preferito?

Tra i materiali di rivestimento disponibili, tra cui BN, ZrB₂, TaC e vari rivestimenti di ossido, il carburo di silicio CVD è diventato lo standard del settore perché offre un eccellente equilibrio tra proprietà termiche, chimiche e meccaniche.

I principali vantaggi includono:


  • Eccezionale resistenza chimica: il SiC denso impedisce ai gas corrosivi di raggiungere il substrato di grafite, prolungando notevolmente la durata dei componenti.
  • Eccellente conduttività termica: l'elevata conduttività termica consente un rapido trasferimento del calore mantenendo un'eccellente uniformità della temperatura sul wafer.
  • Bassa mancata corrispondenza della dilatazione termica: il coefficiente di dilatazione termica del SiC corrisponde strettamente alla grafite, riducendo lo stress interno durante i cicli ripetuti di riscaldamento e raffreddamento.
  • Elevata durezza: il rivestimento resiste all'abrasione durante il caricamento del wafer e il funzionamento del reattore.
  • Elevata purezza: i rivestimenti CVD SiC di alta qualità riducono al minimo la contaminazione metallica e la generazione di particelle, fondamentali per la produzione avanzata di semiconduttori.



Perché la deposizione chimica in fase vapore (CVD)?

Esistono varie tecnologie di rivestimento, tra cui:

· Spruzzatura al plasma

· Rivestimento sol-gel

· Deposizione elettroforetica

· Cementazione dell'impacco

· Rivestimento a spazzola

Tuttavia, la produzione di semiconduttori favorisce in modo schiacciante la deposizione chimica da fase vapore (CVD) perché produce rivestimenti con:

· purezza estremamente elevata,

· densità eccellente,

· spessore uniforme,

· adesione superiore,

· bassa porosità,

· ottima conformità su geometrie complesse.

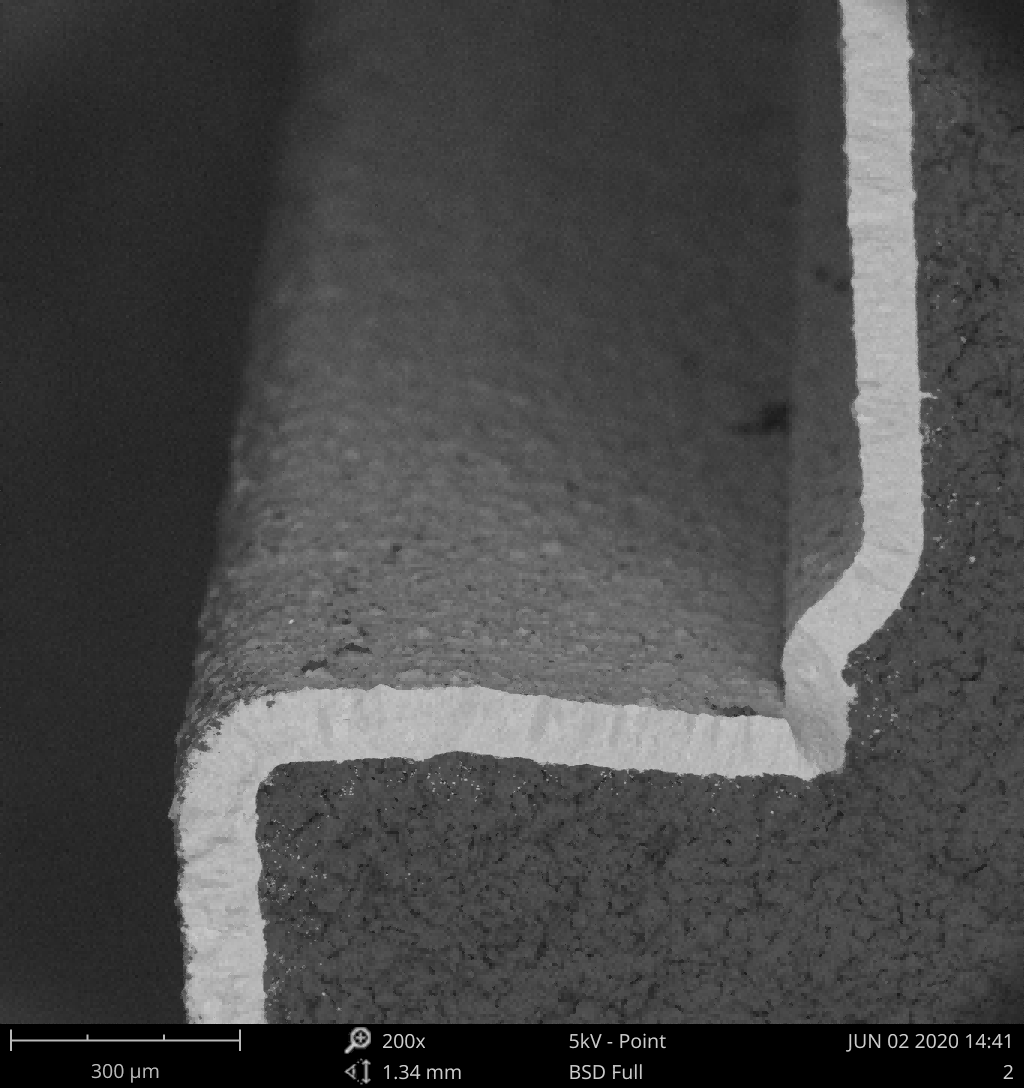

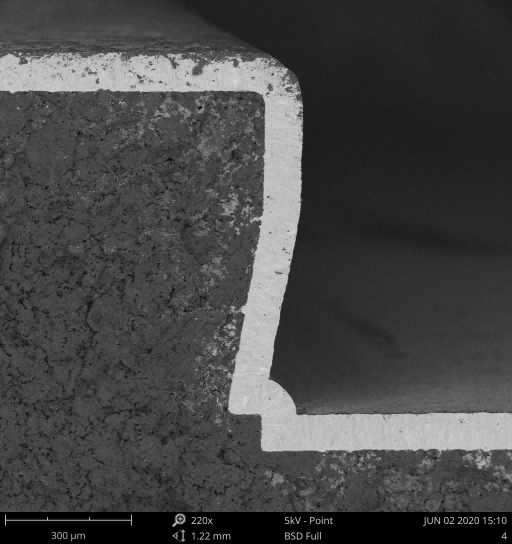

A differenza dei rivestimenti spruzzati che spesso contengono pori e interfacce deboli, il SiC CVD forma uno strato cristallino denso legato chimicamente al substrato di grafite, con conseguente durata di servizio significativamente più lunga in condizioni di processo difficili.


Applicazioni tipiche

I componenti in grafite rivestita in SiC sono ampiamente utilizzati in:

Epitassia SiC: supporto di wafer SiC conduttivi e semi-isolanti durante la crescita omoepitassiale per MOSFET, SBD e altri dispositivi di potenza.

Epitassia del silicio: fornitura di piattaforme termiche stabili per l'epitassia dei wafer di silicio utilizzati nella produzione di CMOS e semiconduttori di potenza.

Epitassia GaN: supporto della crescita GaN-on-Si e GaN-on-SiC per dispositivi RF, HEMT, MicroLED ed elettronica di potenza.

Produzione di LED: utilizzata all'interno dei reattori MOCVD per la crescita epitassiale blu, verde, UV e MicroLED.


Conclusione

Poiché i processi dei semiconduttori continuano a spostarsi verso wafer più grandi, finestre di processo più ristrette e densità di difetti inferiori, l’importanza dei componenti dei reattori ad alte prestazioni continua a crescere.

I suscettori in grafite rivestiti in SiC CVD sono diventati indispensabili perché combinano le prestazioni termiche superiori della grafite con l'eccezionale resistenza chimica, purezza e durata del carburo di silicio.

Che si tratti di dispositivi di potenza SiC, elettronica GaN RF, produzione di LED o epitassia di silicio, investire in componenti di grafite rivestiti in SiC di alta qualità contribuisce direttamente a una maggiore resa, tempi di attività più lunghi delle apparecchiature e costi di produzione inferiori.
