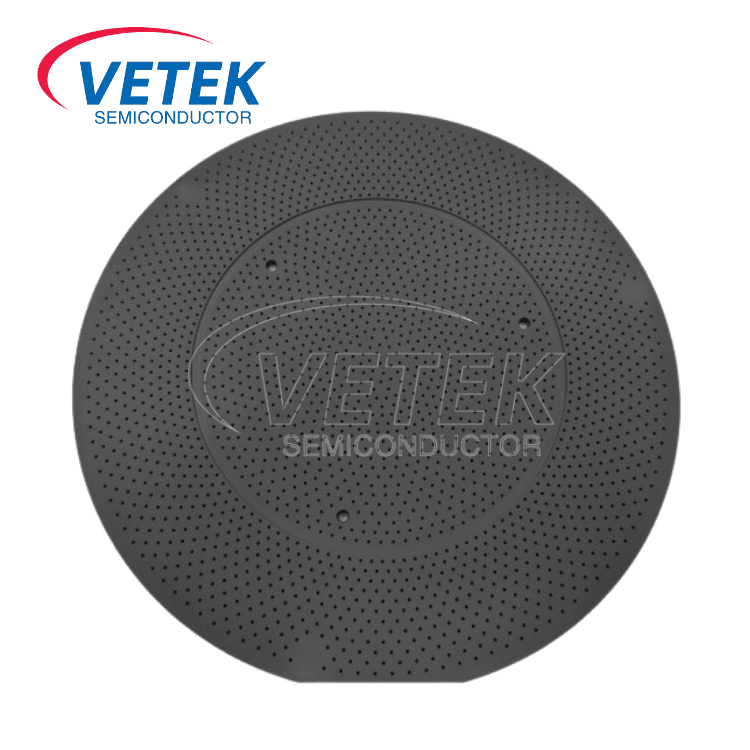

Suscettore Wafer rivestito con CVD SIC
  • Suscettore Wafer rivestito con CVD SICSuscettore Wafer rivestito con CVD SIC

Suscettore Wafer rivestito con CVD SIC

Il suscettore del wafer rivestito con SIC CVD di Veteksemicon è una soluzione all'avanguardia per i processi epitassiali a semiconduttore, che offre una purezza ultra-alta (≤100ppb, certificato ICP-E10) ed eccezionale stabilità termica/chimica per la stabilità termica/chimica eccezionale per la stabilità termica/chimica per la contabilità resistente alla contaminazione di GAN, SIC e lattiera epi-silicone. Ingegnerizzato con tecnologia CVD di precisione, supporta wafer da 6 "/8"/12 ", garantisce stress termici minimi e resiste a temperature estreme fino a 1600 ° C.

Nella produzione di semiconduttori, l'epitassia è un passo fondamentale nella produzione di chip e il suscettore del wafer, come componente chiave delle apparecchiature epitassiali, influisce direttamente sull'uniformità, il tasso di difetto ed efficienza della crescita dello strato epitassiale. Per affrontare la crescente domanda del settore di materiali ad alta purezza e ad alta stabilità, Veteksemicon introduce il suscettore del wafer con rivestimento SIC CVD, con purezza ultra-alta (≤100ppb, certificazione ICP-E10) e compatibilità a grandezza naturale (6 ", 8", 12 "), posizionandola come soluzione leader per i processi epitassiali avanzati in China e oltre.

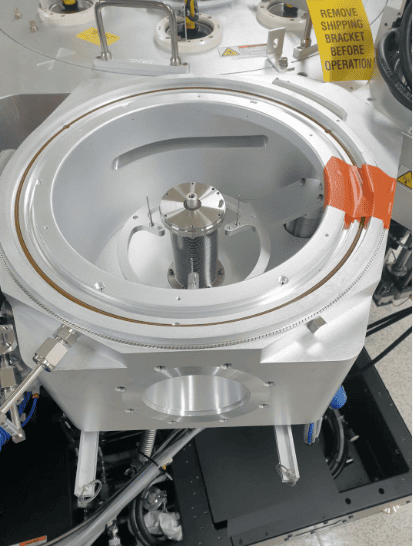

SiC coated wafer susceptor application scenarios

Ⅰ. Vantaggi fondamentali


1. Purività leader del settore

Il rivestimento in carburo di silicio (SIC), depositato tramite deposizione di vapore chimico (CVD), raggiunge livelli di impurità di ≤100ppb (standard E10) come verificato da ICP-MS (spettrometria di massa plasmatica accoppiata induttivamente). Questa purezza ultra-alta riduce al minimo i rischi di contaminazione durante la crescita epitassiale, garantendo una qualità del cristallo superiore per applicazioni critiche come la produzione di semiconduttori a nitruro di gallio (GAN) e carburo di silicio (SIC).


2. Eccezionale resistenza ad alta temperatura e durata chimica


Il rivestimento CVD SIC offre una eccezionale stabilità fisica e chimica:

Resistenza ad alta temperatura: operazione stabile fino a 1600 ° C senza delaminazione o deformazione;


Resistenza alla corrosione: resiste a gas aggressivi di processo epitassiale (ad es. HCl, H₂), estendendo la durata di servizio;

Stress termico basso: corrisponde al coefficiente di espansione termica dei wafer SIC, riducendo i rischi di deformazione.


3. Compatibilità a grandezza naturale per le linee di produzione tradizionali


Disponibile in configurazioni da 6 pollici, 8 pollici e 12 pollici, il suscettore supporta diverse applicazioni, tra cui semiconduttori di terza generazione, dispositivi di potenza e chip RF. La sua superficie ingegnerizzata con precisione garantisce un'integrazione senza soluzione di continuità con AMTA e altri reattori epitassiali tradizionali, consentendo aggiornamenti rapidi della linea di produzione.


4. Ottima svolta della produzione localizzata


Sfruttando le tecnologie proprietarie di CVD e post-elaborazione, abbiamo rotto il monopolio all'estero su suscettori rivestiti di SIC di alta purezza, offrendo ai clienti nazionali e globali un'alternativa economica, rapida e supportata localmente.


Ⅱ. Eccellenza tecnica


Processo CVD di precisione: Parametri di deposizione ottimizzati (temperatura, flusso di gas) assicurano rivestimenti densi e privi di pori con spessore uniforme (deviazione ≤3%), eliminando la contaminazione delle particelle;

Produzione di camere pulite: L'intero processo di produzione, dalla preparazione del substrato al rivestimento, è condotto nelle camere pulite di classe 100, soddisfando gli standard di pulizia di livello semiconduttore;

Personalizzazione: Spessore di rivestimento su misura, rugosità superficiale (RA ≤0,5 μm) e trattamenti di invecchiamento pre-rivestiti per accelerare la messa in servizio delle attrezzature.


Ⅲ. Applicazioni e vantaggi del cliente

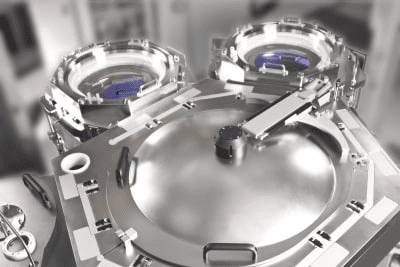

CVD SiC coated wafer susceptor application scenarios

Epitassia a semiconduttore di terza generazione: Ideale per la crescita MOCVD/MBE di SIC e GAN, migliorando la tensione di rottura del dispositivo e l'efficienza di commutazione;

Epitassia a base di silicio: Migliora l'uniformità dello strato per IGBT ad alta tensione, sensori e altri dispositivi di silicio;

Valore erogato:

Riduce i difetti epitassiali, aumentando la resa del chip;

Abbassa la frequenza di manutenzione e il costo totale di proprietà;

Accelera l'indipendenza della catena di approvvigionamento per attrezzature e materiali a semiconduttore.


Come pioniere in suscettori del wafer con rivestimento CVD di alta purezza in Cina, ci impegniamo a far avanzare la produzione di semiconduttori attraverso una tecnologia all'avanguardia. Le nostre soluzioni garantiscono prestazioni affidabili sia per le nuove linee di produzione che per i retrofit delle apparecchiature legacy, potenziando processi epitassiali con qualità ed efficienza senza pari.


Proprietà fisiche di base del rivestimento SIC CVD

Proprietà fisiche di base del rivestimento SIC CVD
Proprietà
Valore tipico
Struttura cristallina
Orientamento policristallino della fase β FCC, principalmente (111) orientamento
Densità
3,21 g/cm³
Durezza
2500 VICKERS Durezza (carico da 500 g)
Dimensione del grano
2 ~ 10 mm
Purezza chimica
99.99995%
Capacità termica
640 J · kg-1 · k-1
Temperatura di sublimazione
2700 ℃
Forza di flessione
415 MPA RT 4 punti
Modulo di Young
430 GPA 4pt Bend, 1300 ℃
Conducibilità termica
300W · M-1 · K-1
Espansione termica (CTE)
4,5 × 10-6K-1
