I. VETEK Semiconductor: leader tecnologico nel campo dei materiali semiconduttori avanzati e un'impresa nazionale "piccolo gigante" specializzata e sofisticata

VETEK Semiconduttore è un'impresa high-tech specializzata in soluzioni per campi termici ad alta temperatura per l'industria fotovoltaica e dei semiconduttori. Fondato nel2016, l'azienda si concentra sulla ricerca, sviluppo e industrializzazione di materiali per campi termici ad alta temperatura. Abbiamo padroneggiato in modo indipendente le principali tecnologie di rivestimento diCarburo di silicio CVD (CVD SiC)ECarburo di tantalio CVD (CVD TaC)e hanno istituito un sistema di produzione completamente integrato che coprepurificazione della grafite → lavorazione meccanica di precisione → deposizione del rivestimento.

L'azienda è stata riconosciuta comeImpresa Nazionale Specializzata e Sofisticata del “Piccolo Gigante”., classificandosi tra i principali fornitori di soluzioni di campo termico epitassia per semiconduttori in Cina. I nostri prodotti hanno consentito con successo la sostituzione domestica dei componenti chiave del campo termicoEpitassia del LED, semiconduttori di terza generazione ed epitassia del silicio,e sono entrati nelle catene di fornitura principali di numerosi produttori leader di semiconduttori.

II. Informazioni suVETEK Semiconduttore

Messaggio chiave:Fondata nel 2016, VETEK Semiconductor è un'impresa nazionale "piccolo gigante" specializzata e sofisticata. L'azienda gestisce sei divisioni aziendali dedicate, fornendo soluzioni complete per l'intero settore dei campi termici ad alta temperatura dei semiconduttori.

1. Squadra centrale

L'azienda ha più di20 professionisti della ricerca e sviluppo. Il nostro team tecnico principale proviene da prestigiose università tra cuiZhejiang University, Wuhan University, Central South University e China University of Geosciences.Il team possiede una vasta esperienza in:

· Sviluppo di apparecchiature CVD

· Ricerca sui materiali semiconduttori

· Lavorazioni meccaniche di precisione

· Preparazione del materiale ad elevata purezza

· Gestione della qualità

2. Struttura Organizzativa e Divisioni Aziendali

L'azienda è composta dasei principali divisioni aziendali:

· Divisione rivestimenti CVD SiC

· Divisione Rivestimento CVD TaC

· Divisione Grafite

· Divisione Componenti Quarzo e Ceramica

· Divisione Fibra di Carbonio

· Divisione Wafer Semiconduttori

III. Sei principali categorie di prodotti: copertura completa delle applicazioni per campi termici ad alta temperatura dei semiconduttori

Messaggio chiave:Incentrato sui processi critici di produzione dei semiconduttori, VETEK Semiconductor ha creato sei categorie di prodotti maturi, tra cuiRivestimenti CVD SiC, rivestimenti CVD TaC, carburo di silicio solido (Solid SiC), materiali a base di carbonio e grafite di elevata purezza, quarzo e ceramiche avanzate e wafer semiconduttori, coprendo le principali applicazioni comeepitassia, attacco e crescita dei cristalli.

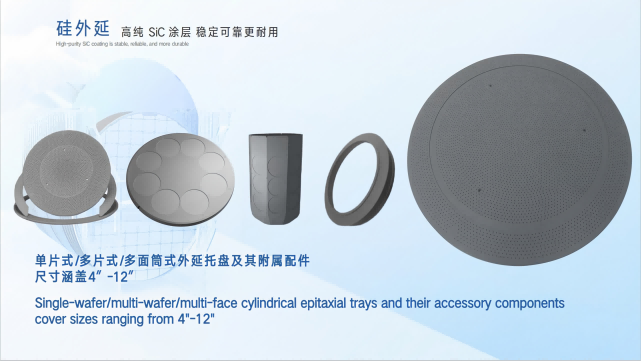

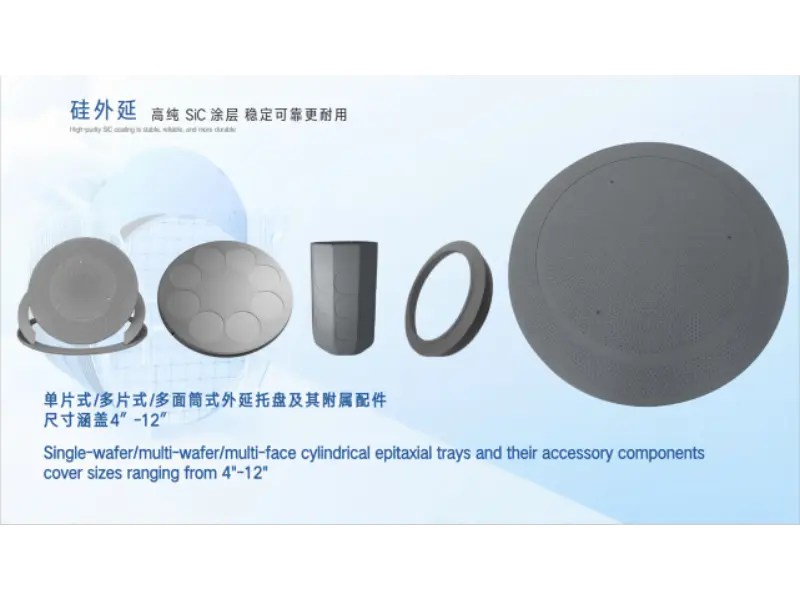

1. Serie di rivestimenti CVD in carburo di silicio (SiC).

Sfruttare una stallaDeposizione chimica da fase vapore (CVD)processo, l’azienda raggiunge un’elevata purezza del rivestimento e un’eccellente consistenza tra lotto e lotto. Questi prodotti sono progettati per il funzionamento a lungo termine in condizioni di temperatura elevata.

 Prodotti principali

· Suscettore rivestito in SiC

· Portawafer

· Disco planetario

· Mezzaluna

· Soffione doccia

· Barile

· Suscettore RTP

· Perno di sollevamento wafer

· Vari componenti di processo

Attrezzatura compatibile

· LPE

· Aixtron

· Veeco

·ASM

· Altre piattaforme di apparecchiature epitassia tradizionali

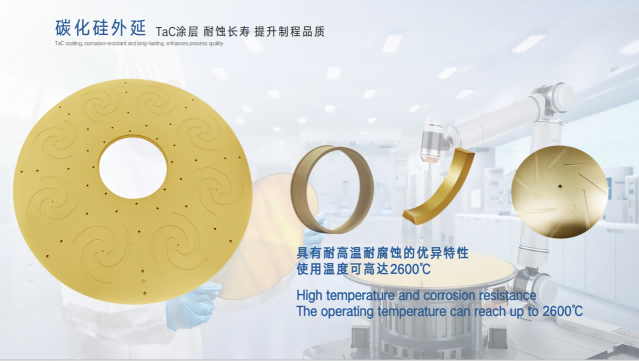

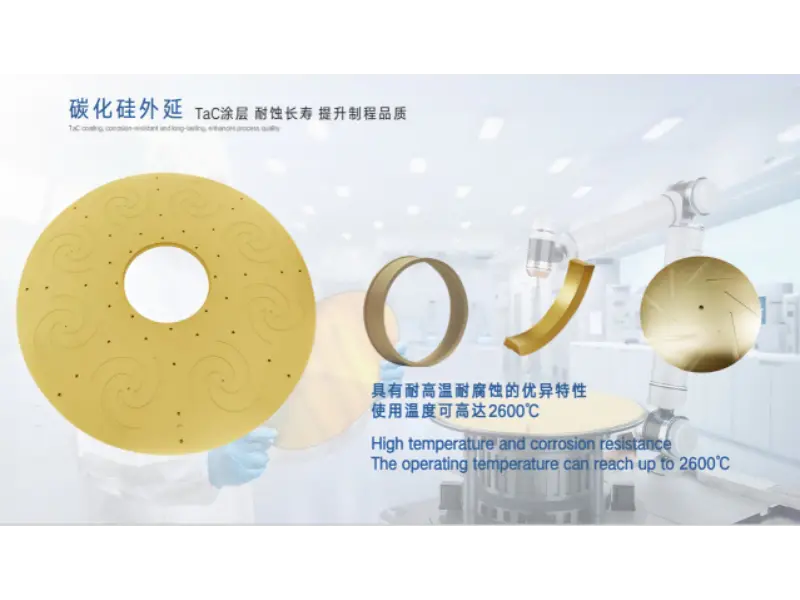

2. Serie di rivestimenti in carburo di tantalio (TaC) CVD

Per soddisfare le richieste sempre più esigentialta temperaturaEelevata corrosionerequisiti portati dal rapido sviluppo dei semiconduttori di terza generazione, il nsRivestimenti TaCsono in grado di operare continuamente in ambienti superiori2300°C.

Prodotti principali

· Suscettore rivestito in TaC

· Riscaldatore rivestito in TaC

· Crogiolo TaC

· Parti in grafite rivestite in TaC

· Componenti del campo termico SiC PVT

Applicazioni

· Crescita del singolo cristallo SiC

· Sistemi di campo termico ad altissima temperatura

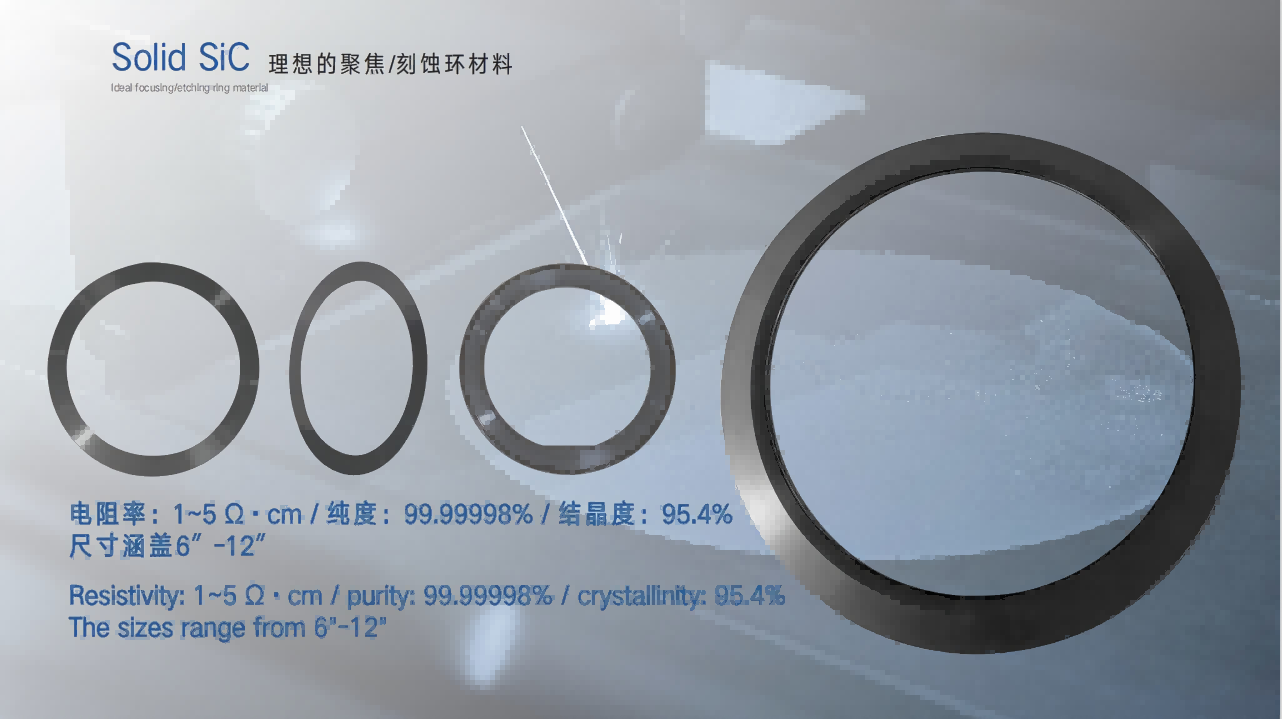

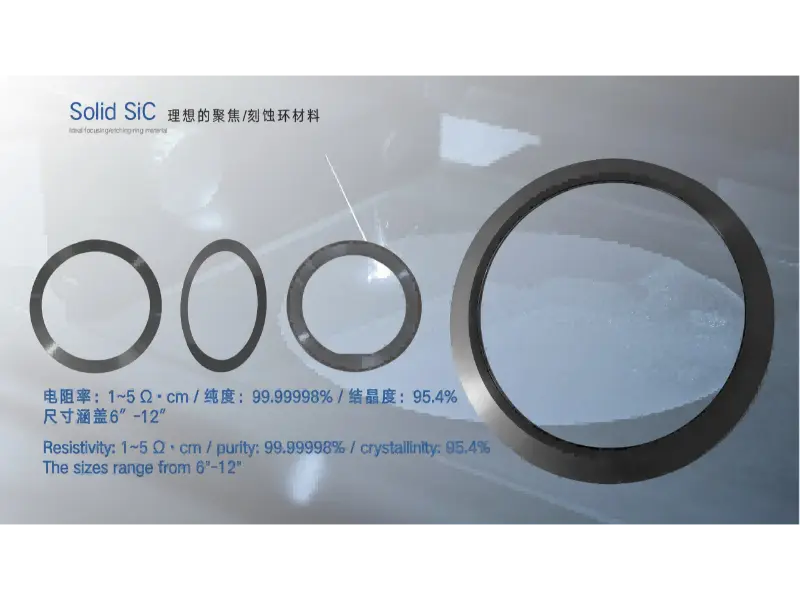

3. Serie in carburo di silicio solido (SiC solido).

Il carburo di silicio solido combina elevata purezza, eccellente resistenza alla corrosione, resistenza superiore al plasma ed eccezionale stabilità termica, rendendolo ideale per sistemi di incisione avanzati e apparecchiature per forni ad alta temperatura.

Prodotti principali

· Anello di messa a fuoco

· Anello del bordo

· Soffione doccia

· Nave Wafer

· Tubo del forno

· Cilindro guida

· Componenti di incisione

4. Serie di materiali a base di grafite e carbonio di elevata purezza

Forniamo soluzioni complete per sistemi di campo termico con prodotti tra cui:

· Suscettore in grafite

· Stufa

· Crogiolo

· Scudo termico

· Anello in grafite

· Elettrodo di grafite

· Feltro morbido in fibra di carbonio

· Feltro rigido in fibra di carbonio

· Composito di carbonio

Tutti i prodotti possono essere realizzati su misura in base a diverse piattaforme di apparecchiature.

5. Serie al quarzo e ceramica avanzata

Basandoci sulla nostra esperienza nelle tecnologie dei materiali CVD, abbiamo ampliato il nostro portafoglio di prodotti per includere:

Prodotti al quarzo di elevata purezza

· Barche al quarzo

· Portatori di quarzo

· Tubi di processo

· Tubi del forno

· Campane di vetro

· Anelli al quarzo

· Flange al quarzo

· Tubi Iniezione Gas

· Crogioli al quarzo

· Altri componenti in quarzo personalizzati

Componenti ceramici avanzati

· Allumina ad elevata purezza (Al₂O₃)

· Carburo di silicio (SiC)

· Nitruro di silicio (Si₃N₄)

· Nitruro di boro (BN)

Questi prodotti sono ampiamente utilizzati in:

· Diffusione

· Ossidazione

· LPCVD

· PECVD

· Camere di incisione

· Apparecchiature per semiconduttori composti

6. Serie di wafer a semiconduttore

Forniamo un'ampia gamma di wafer semiconduttori e materiali di substrato, tra cui:

· Carburo di silicio (SiC)

· Silicio

· Ossido di gallio (β-Ga₂O₃)

· Zaffiro

· SOI (silicio su isolante)

· Nitruro di gallio (GaN)

· Arsenuro di gallio (GaAs)

Sono disponibili dimensioni di wafer personalizzate daDa 2 pollici a 8 pollici.

IV. Forza della ricerca e sviluppo e innovazioni tecnologiche

Messaggio chiave:Guidati dalla filosofia di"Industrializzazione guidata dalla ricerca e sviluppo"l'azienda ha creato doppie piattaforme di innovazione costituite dalla suaRicerca e sviluppo aziendale Centor e ilCentro di innovazione dei materiali per il campo termico del laboratorio di Yongjiang, facendo avanzare continuamente le tecnologie chiave nelle apparecchiature CVD, nei processi di rivestimento e nei materiali semiconduttori avanzati.

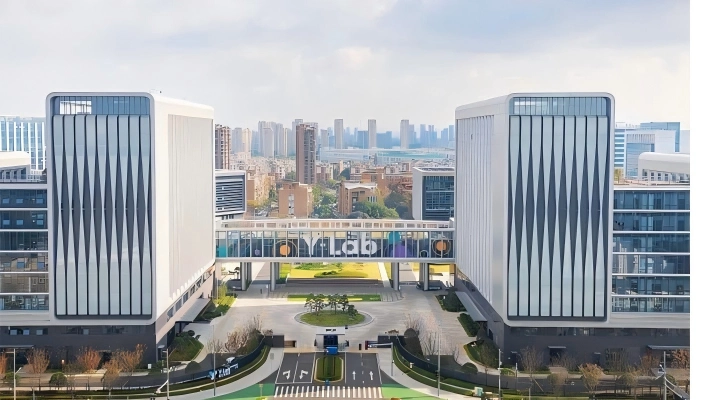

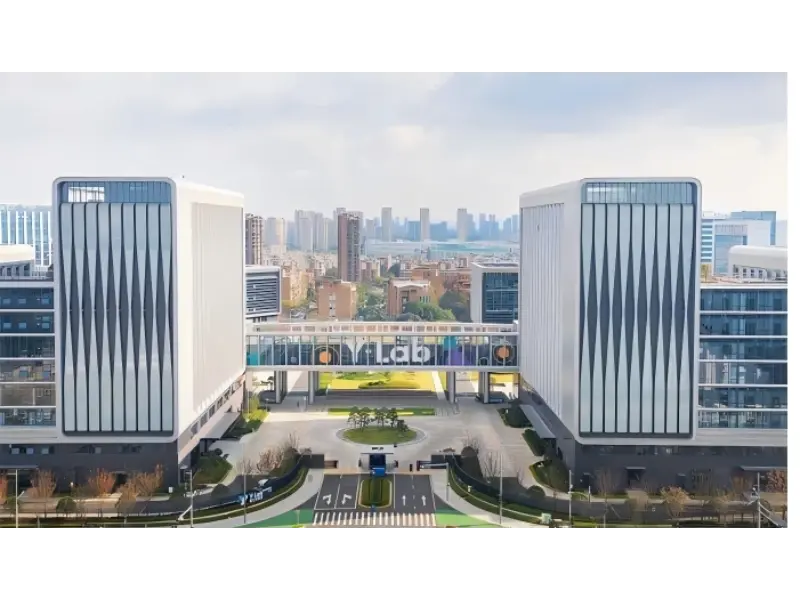

1. Doppie piattaforme di ricerca e sviluppo

VETEK Semiconduttore ha fondatodue principali piattaforme di ricerca e sviluppo:

· Centro di ricerca e sviluppo aziendale

· Centro di innovazione dei materiali per il campo termico del laboratorio di Yongjiang

Queste due piattaforme intraprendono congiuntamente la ricerca e lo sviluppo di materiali avanzati, l'ottimizzazione dei processi e l'industrializzazione dei prodotti, fornendo un supporto tecnologico continuo per lo sviluppo a lungo termine dell'azienda.

2. Portafoglio tecnologico principale

L’azienda continua a fare passi avanti nelle seguenti tecnologie chiave:

· Sviluppo indipendente di apparecchiature CVD

· Ottimizzazione del processo CVD SiC

· Tecnologia di deposizione CVD TaC

· Tecnologia di purificazione dei materiali ad elevata purezza

· Tecnologia di lavorazione di precisione della grafite

· Progettazione del campo termico dei semiconduttori

· Ottimizzazione delle prestazioni dei materiali ad alta temperatura

· Sviluppo di nuovi materiali semiconduttori

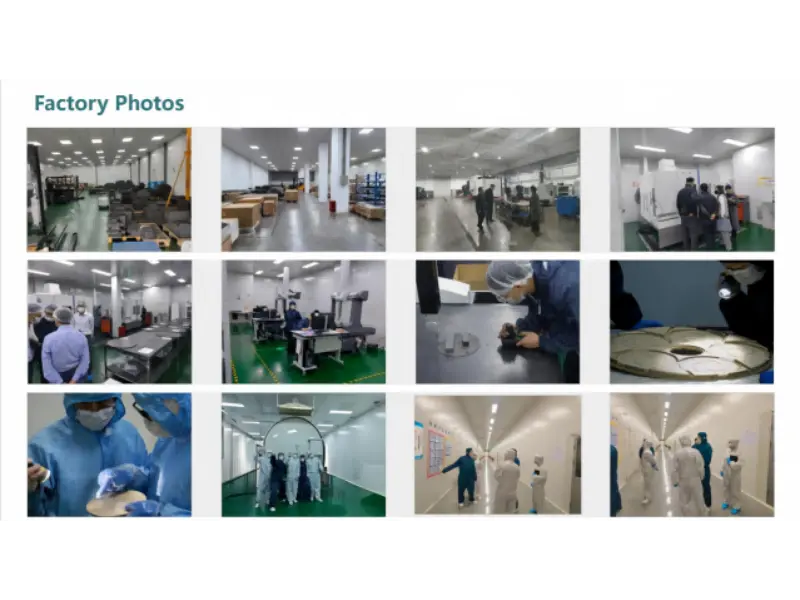

V. Capacità produttive e capacità produttiva

Messaggio chiave:VETEK Semiconduttore ha creato una copertura completa del flusso di lavoro produttivopurificazione → lavorazione meccanica di precisione → deposizione del rivestimento → ispezione → imballaggio e spedizione. L'azienda gestisce una base produttiva di circa 100 acri, più di50 linee di produzione, E17 sistemi di rivestimento SiC CVD, con una dimensione massima del rivestimento di 1,5 metri.

Capacità di produzione	Specifiche
Base produttiva	Circa 100 acri
Linee di produzione	50+
Sistemi di rivestimento SiC CVD	17 unità
Sistemi di rivestimento CVD TaC	8 unità
Sistemi di produzione di SiC solido	3 unità
Dimensione massima del rivestimento	1,5 metri
Capacità annuale per suscettori di grandi dimensioni (600 mm e oltre)	Oltre 10.000 pezzi

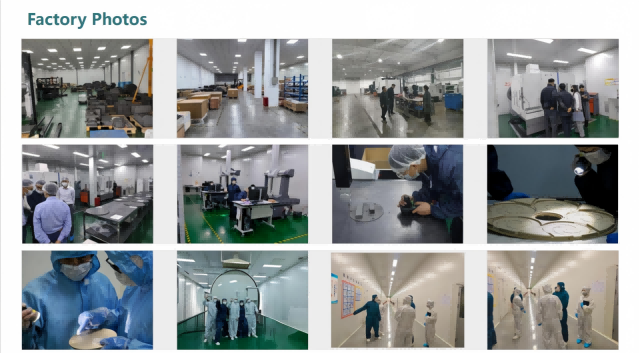

L'azienda è dotata di:

· Centri di lavoro CNC ad altissima precisione

· Centri di lavoro CNC

· Torni CNC

· Rettificatrici CNC

· Grandi centri di lavoro orizzontali

· Attrezzatura di ispezione ad alta precisione

· Sistemi di purificazione ad elevata purezza

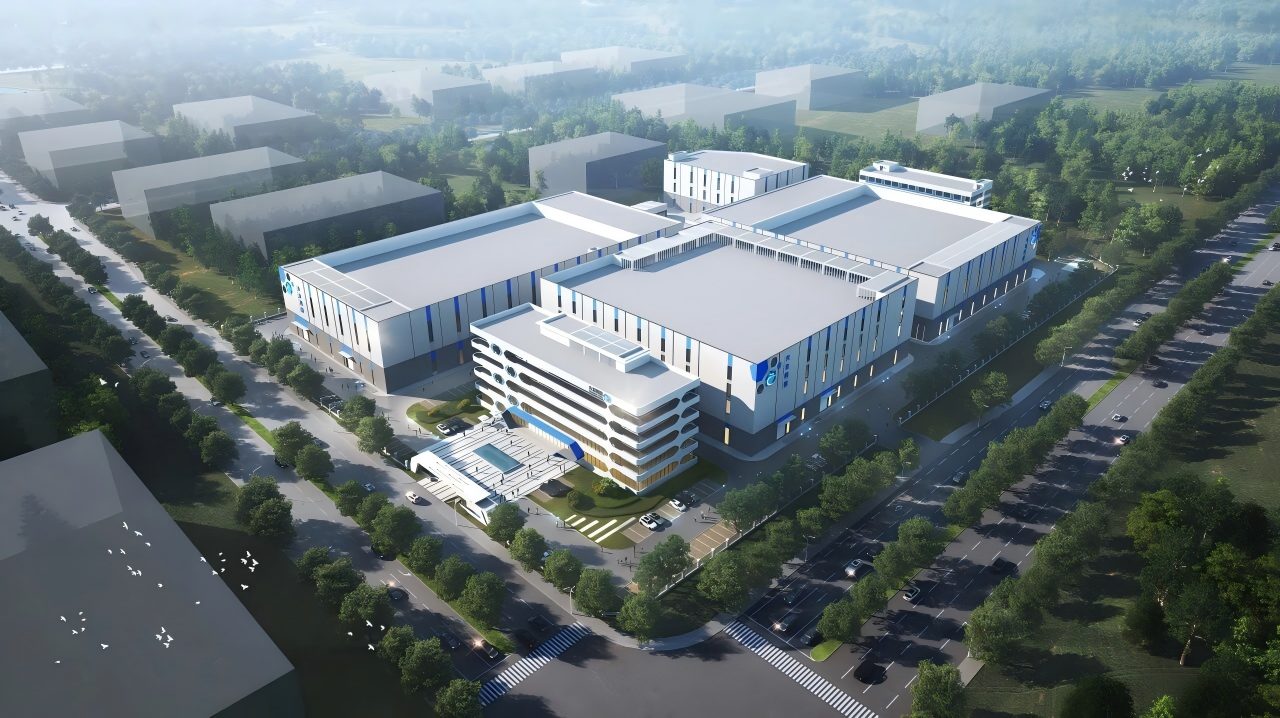

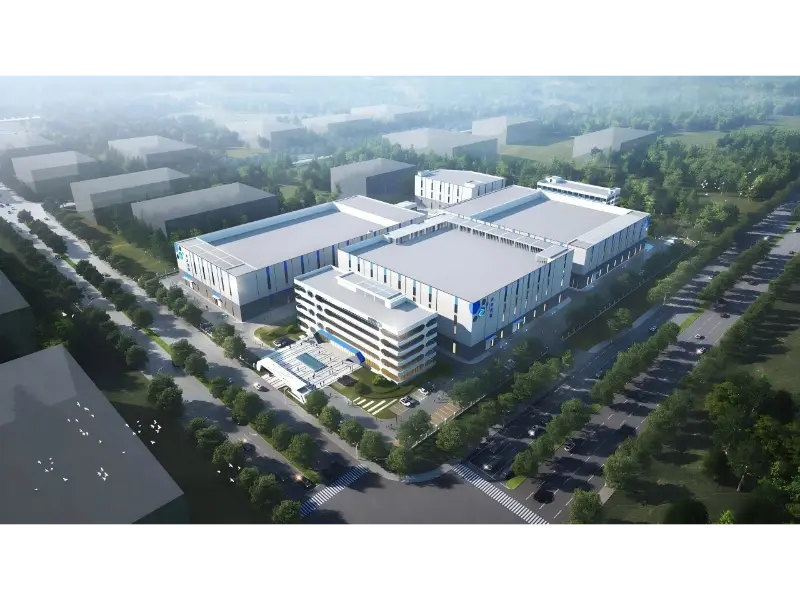

Una nuova base produttiva è attualmente in costruzione e amplierà ulteriormente la capacità produttiva dell'azienda per soddisfare la crescente domanda globale.

VI. Sistema di Gestione della Qualità e Certificazione di Prodotto

Messaggio chiave:VETEK Semiconduttore ha istituito un sistema completo di gestione della qualità che copre l'intero processo di produzione. I materiali ad elevata purezza possono raggiungere un livello di purezza di6N–7N, mentre la consistenza dello spessore da lotto a lotto diRivestimenti SiC CVDè controllato all'interno±10 µm. L'azienda fornisce inoltre certificazioni complete dei materiali e documentazione di ispezione per supportare i requisiti di qualità dei clienti.

La produzione di semiconduttori impone requisiti estremamente severipurezza materiale, precisione dimensionale e consistenza del prodotto. VETEK Semiconductor ha istituito un sistema completo di gestione della qualità che copre ogni fase della produzione. Ogni prodotto subisce il seguente processo produttivo:

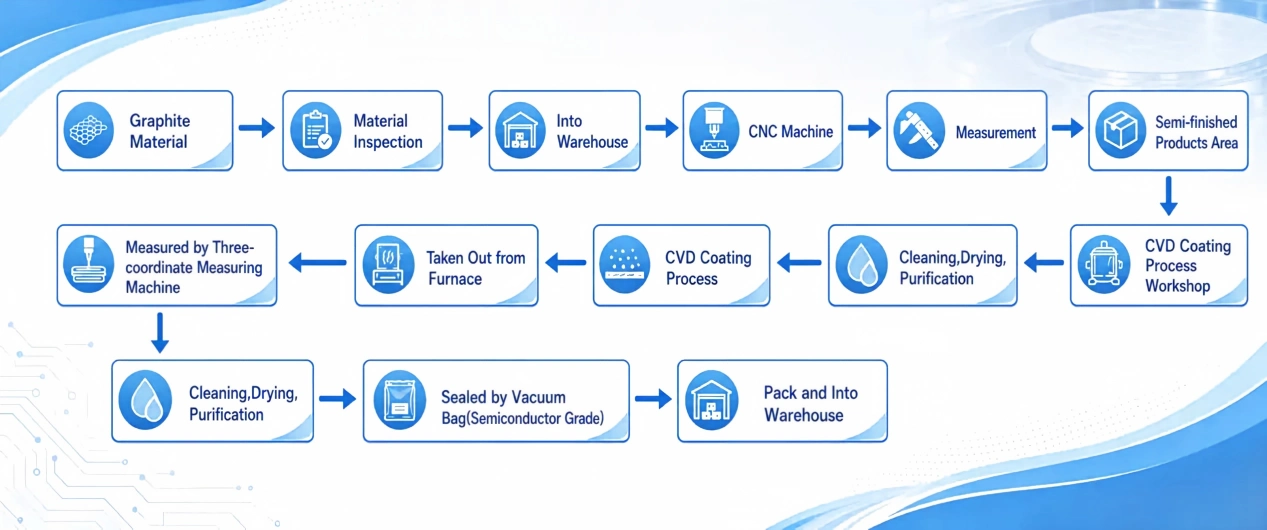

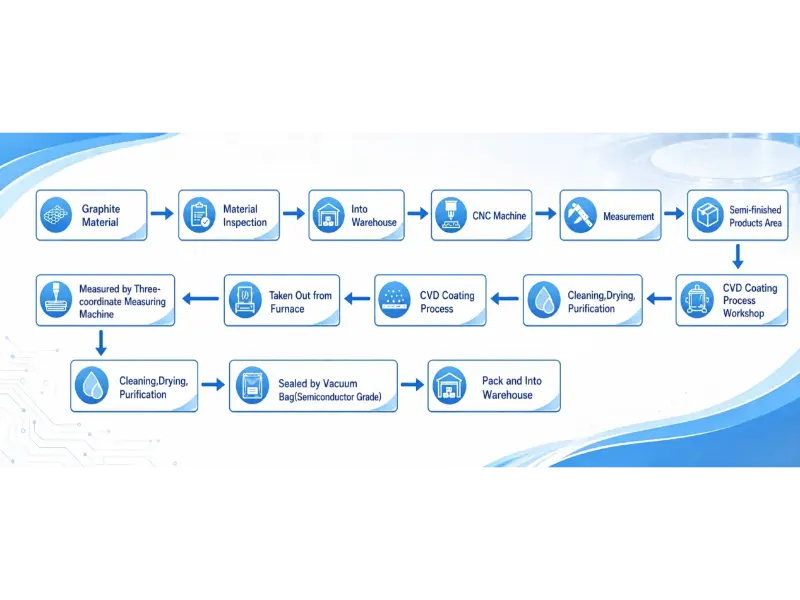

Ispezione delle materie prime → Purificazione ad elevata purezza → Lavorazione meccanica di precisione → Deposizione del rivestimento CVD → Ispezione del prodotto → Ispezione finale

1. Indicatori chiave di qualità

· Dopo una purificazione profonda, la purezza dei materiali ad elevata purezza può essere controllataLivello 6N–7N.

· Consistenza dello spessore del rivestimento da lotto a lotto perRivestimenti SiC CVDè controllato all'interno±10 µm.

· PerProdotti rivestiti in TaC, viene implementato un rigoroso controllo di qualità per l'adesione del rivestimento, l'integrità della superficie e l'ispezione di crepe/fori stenopeici.

2. Supporto alla documentazione tecnica

L’azienda fornisce documentazione tecnica completa, tra cui:

· Certificato del materiale

· Certificato di Conformità (COC)

· Rapporto di ispezione

· Rapporto di controllo dimensionale

· Rapporto di ispezione dello spessore del rivestimento

· Scheda Materiale

· SDS/MSDS (ove applicabile)

· Lista imballaggio

· Fattura commerciale

· Certificato di origine (secondo i requisiti di esportazione)

VII. Capacità globali di fornitura e servizio

Messaggio chiave:Supporti VETEK SemiconduttoriOEM/ODMservizi, produzione personalizzata, ordini di campioni e produzione in piccoli volumi. I prodotti standard hanno in genere un tempo di consegna di2–4 settimane, mentre la logistica globale è supportataDHL, Fedex, UPSe trasporto marittimo.

1. OEM/ODM e produzione personalizzata

L'azienda fornisce servizi a lungo termine tra cui:

· Produzione su disegno del cliente

· Produzione basata su campioni forniti

· Ingegneria inversa

· Progettazione di dimensioni personalizzate

· Raccomandazioni per la sostituzione del materiale in grafite

· Ottimizzazione della soluzione di rivestimento

· Ottimizzazione della struttura del campo termico

· Sviluppo completo dei componenti del campo termico

Supportiamo prodotti che vanno da2 pollici, 4 pollici, 6 pollici e 8 pollicipiattaforme a dimensioni personalizzate ancora più grandi.

2. Opzioni di approvvigionamento flessibili

Sono disponibili ordini di campioni e produzione in piccoli volumi, consentendo ai clienti di eseguire:

· Convalida dell'attrezzatura

· Qualificazione del processo

· Sviluppo di nuovi prodotti

Per la produzione in volumi, è possibile stabilire piani di fornitura stabili basati sulle previsioni di acquisto annuali dei clienti.

3. Tempi di consegna standard

Tipo di prodotto	Tempi di consegna standard
Prodotti standard	2–4 settimane
Prodotti personalizzati standard	4–6 settimane
Prodotti personalizzati complessi	6-10 settimane

I partner a lungo termine possono istituire programmi di scorte di sicurezza per migliorare ulteriormente la stabilità delle consegne.

4. Soluzioni logistiche globali

Supportiamo più metodi di spedizione internazionali, tra cui:

·DHL

· Fedex

· UPS

· TNT(per campioni e spedizioni di piccoli volumi)

· Trasporto aereo (per spedizioni urgenti di grandi volumi)

· Trasporto marittimo (per componenti di grandi dimensioni e ordini all'ingrosso a lungo termine)

I termini commerciali supportati includono:

· EXW

· FOB

·FCA

· CIF

· DDP (disponibile per paesi selezionati)

I prodotti sono protetti utilizzando imballaggi multistrato, tra cui:

· Pulizia delle camere bianche

· Pellicola protettiva in PE

· Sigillatura sottovuoto

· Imballaggio antistatico

· Imbottitura in cotone perlato (EPE).

· Casse di legno personalizzate

5. Gestione dei problemi di trasporto

Se si verificano problemi durante il trasporto, tra cui:

· Imballaggio danneggiato

· Danni dovuti alla spedizione

· Discrepanze quantitative

· Modelli di prodotto errati

i clienti possono contattare immediatamente il nostro team di vendita. Forniremo supporto tempestivo, tra cui:

· Spedizioni sostitutive

· Sostituzione del prodotto

· Analisi tecnica

· Assistenza logistica per i reclami

per garantire la soddisfazione del cliente.

6. Servizi prevendita e postvendita

Supporto prevendita

· Consulenza sulla scelta del prodotto

· Analisi di Design for Manufacturability (DFM).

· Raccomandazioni per la sostituzione dei materiali

· Suggerimenti per l'ottimizzazione del campo termico

· Supporto campione

· Preventivo rapido

Supporto post-vendita

· Guida all'installazione

· Consigli per l'uso del prodotto

· Guida alla manutenzione

· Supporto all'ottimizzazione dei processi

· Analisi della durata del prodotto

· Analisi dei guasti

· Risposta rapida ai problemi legati alla qualità

VIII. Principali industrie applicative

Messaggio chiave: i prodotti VETEK Semiconductor sono ampiamente utilizzati in cinque settori principali, tra cuiproduzione di semiconduttori, semiconduttori di terza generazione, LED, nuova energia, ricerca scientifica e produzione avanzata.

Produzione di semiconduttori

· Circuiti integrati (IC)

· Semiconduttori di potenza

· MEMS

· Semiconduttori composti

Semiconduttori di terza generazione

· Dispositivi di potenza SiC

· Dispositivi di potenza GaN

· Dispositivi RF

· Micro LED

Industria dei LED

· LED blu

· LED ultravioletti profondi (LED UV)

· Mini LED

· Micro LED

Nuova industria energetica

· Veicoli a nuova energia (NEV)

· Impianti Fotovoltaici

· Sistemi di accumulo dell'energia

Ricerca scientifica e manifattura avanzata

· Laboratori Universitari

· Istituti Nazionali di Ricerca

· Piattaforme di ricerca e sviluppo sui materiali avanzati

IX. Domande frequenti (FAQ)

D1: Quali prodotti fornisce principalmente VETEK Semiconductor?

UN:VETEK Semiconduttore offre sei principali categorie di prodotti, tra cuiRivestimenti CVD SiC, rivestimenti CVD TaC, carburo di silicio solido (Solid SiC), materiali a base di carbonio e grafite di elevata purezza, quarzo e ceramiche avanzate e wafer semiconduttori, che copre processi critici dei semiconduttori comeepitassia, attacco e crescita dei cristalli.

D2: Quale livello di purezza possono raggiungere i rivestimenti SiC CVD di VETEK Semiconductor?

UN:Attraverso il nostro processo di purificazione profonda, la purezza dei materiali ad elevata purezza può essere controllata al meglio6N–7Nlivello. Inoltre, la consistenza dello spessore del rivestimento lotto per lotto del nsRivestimenti SiC CVDè controllato all'interno±10 µm, garantendo prestazioni stabili durante il funzionamento ad alta temperatura a lungo termine.

Q3: Supportate ordini di campioni o acquisti di piccole quantità?

UN:SÌ. Accettiamoordini di campionie può fornire consegne di pezzi singoli o piccoli lotti a seconda del tipo di prodotto, consentendo ai clienti di condurre la convalida delle apparecchiature, la qualificazione dei processi e lo sviluppo di nuovi prodotti.

Q4: qual è il tempo di consegna standard?

UN:Il tempo di consegna standard è:

· Prodotti standard:2–4 settimane

· Prodotti personalizzati standard:4–6 settimane

· Prodotti personalizzati complessi:6-10 settimane

Per i clienti a lungo termine, possono anche essere istituiti programmi di scorte di sicurezza per migliorare ulteriormente la stabilità delle consegne.

Q5: Supportate la produzione personalizzata o i servizi OEM/ODM?

UN:SÌ. Forniamo produzione basata sui disegni del cliente, produzione da campioni forniti, reverse engineering, progettazione di dimensioni personalizzate, raccomandazioni sulla sostituzione dei materiali, ottimizzazione della soluzione di rivestimento, ottimizzazione della struttura del campo termico e servizi completi di sviluppo di componenti del campo termico. Supportiamo i prodotti daPiattaforme da 2 pollici a 8 pollici, così come dimensioni personalizzate più grandi.

Q6: In quali apparecchiature per semiconduttori vengono utilizzati principalmente i vostri prodotti?

UN:I nostri prodotti sono ampiamente utilizzati inLPE, Aixtron, Veeco, ASM, e altri sistemi epitassia tradizionali, nonchéattrezzature per incisione, forni di ossidazione/diffusione, forni per la crescita dei cristalli e altre apparecchiature per la lavorazione dei semiconduttori. Sono adatti per processi di produzione critici, tra cui:

· Epitassia del silicio

· Epitassia SiC

· Epitassia GaN

· Epitassia LED

· Incisione al plasma

· Diffusione

· Ossidazione

· Ricottura

· Elaborazione termica rapida (RTP)

Q7: Come garantite la qualità del prodotto e la coerenza dei lotti?

UN:VETEK Semiconduttore ha istituito un sistema completo di gestione della qualità che copre l'intero processo produttivo:

Ispezione delle materie prime → Purificazione ad elevata purezza → Lavorazione meccanica di precisione → Deposizione del rivestimento CVD → Ispezione del prodotto → Ispezione finale

Ogni prodotto è sottoposto a molteplici ispezioni, tra cui:

· Ispezione visiva

· Controllo dimensionale

· Misurazione dello spessore del rivestimento

· Controllo della planarità

· Controllo della concentricità

· Controllo dell'uniformità del rivestimento

Durante tutto il processo di produzione vengono mantenute registrazioni complete di tracciabilità della qualità.

D8: Quali certificazioni e qualifiche ha VETEK Semiconductor?

UN:VETEK Semiconduttore è stata riconosciuta come un'impresa nazionale "piccolo gigante" specializzata e sofisticata. Il fondatore dell'azienda, il dottor He Shaolong, è stato selezionato come talento di punta nell'ambito del "Programma dei diecimila talenti" della provincia di Zhejiang. I nostri prodotti sono entrati nelle catene di fornitura principali di numerosi leader del settore quotati in borsa, tra cui Leon Microelectronics, Jiangfeng Electronics, HC Semitek e Zhaochi Co., Ltd.

X. Vantaggi fondamentali

· Impresa Nazionale Specializzata e Sofisticata del “Piccolo Gigante”,classificandosi tra i fornitori di primo livello nel settore cinese dei campi termici epitassiaci per semiconduttori.

· Doppie piattaforme di ricerca e sviluppo:Centro di ricerca e sviluppo aziendale + Centro di innovazione dei materiali per il campo termico del laboratorio di Yongjiang.

· Sei divisioni aziendali e sei principali categorie di prodotti,fornendo una copertura completa delle applicazioni in campo termico ad alta temperatura dei semiconduttori.

· Integrazione completadCatena di produzione:Copertura completa del sistema di produzione internopurificazione → lavorazione meccanica di precisione → rivestimento CVD → ispezione,garantendo il pieno controllo del processo.

· Scelto da oltre 30 clienti del settore dei semiconduttori,con prodotti che entrano nelle principali catene di fornitura di numerose aziende leader nel settore dei semiconduttori quotate in borsa.

· OEM/ODM e produzione personalizzata supportata,fornendo soluzioni flessibili adattate alle esigenze del cliente.

· Ordini campione e SmaProduzione in lotti Adisponibile,aiutare i clienti a ridurre i costi di convalida e ad accelerare lo sviluppo del prodotto.

· Controllo qualità completo e tracciabilità completa del prodotto,garantendo stabilità del prodotto a lungo termine e prestazioni costanti.

· Rete logistica globale e comsupporto pre-vendita e post-vendita completo,fornire un servizio affidabile ai clienti in tutto il mondo.

XI. Conclusione

Spinti dalla continua innovazione tecnologica,VETEK Semiconduttoreha creato un ecosistema di servizi completo che abbracciaricerca e sviluppo, produzione e consegna globale, incentrato sui processi critici di produzione dei semiconduttori.

Damateriali di elevata purezza per componenti di semiconduttori di precisione, e datecnologie di rivestimento avanzate per completare soluzioni di campo termico, l'azienda si impegna a forniread alte prestazioni, affidabilele e sostenibilemateriali chiave e componenti fondamentali per il mercato globalecircuito integrato, semiconduttore di terza generazione, LED, fotovoltaico e manifattura avanzataindustrie.

Guardando avanti,VETEK Semiconduttorecontinuerà a mantenere il proprio impegnoqqualitàeccellenza e innovazione tecnologica, lavorando a stretto contatto con i clienti in tutto il mondo per promuovere il progresso delle tecnologie e dei materiali semiconduttori di prossima generazione.
