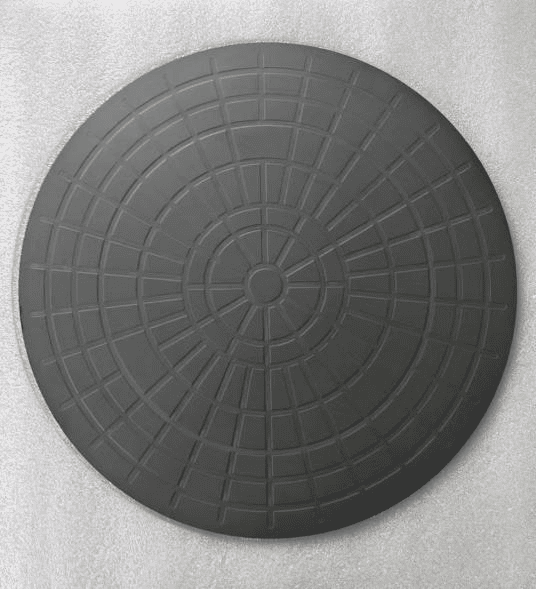

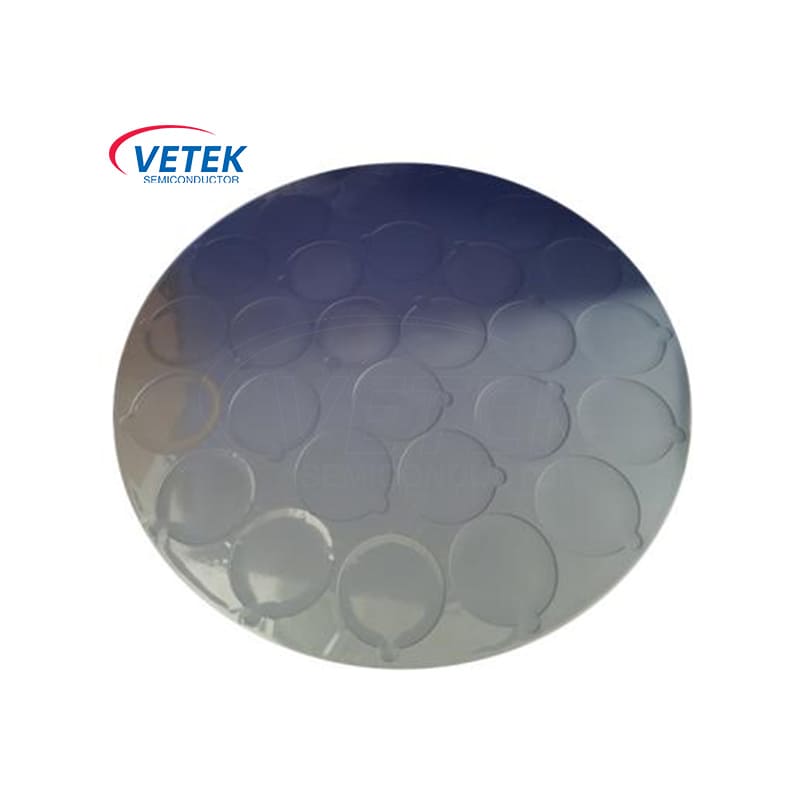

Sic-chuck con rivestimento SIC

Poiché il nitruro di gallio (GAN) diventa il materiale fondamentale del semiconduttore di terza generazione, le sue applicazioni in campi ad alta frequenza, ad alta potenza e optoelettronica continuano ad espandersi, come stazioni di base di comunicazione 5G, moduli di potenza e dispositivi a LED. Tuttavia, nella produzione di semiconduttori, in particolare nel processo di incisione, i wafer devono essere sottoposti ad alte temperature, ad alto ambiente di corrosione chimica e requisiti di processo di precisione estremamente elevati, che portano avanti standard tecnici estremamente elevati per gli strumenti dei cuscinetti del wafer.

I pallet in ceramica SIC di Vetek Semiconductor sono progettati per l'attacco del wafer GAN e offrono elevata purezza, eccellente resistenza al calore e chimico per supportare il processo di produzione. È adatto al processo di incisione al plasma (ICP/RIE) ed è una scelta ideale nelle moderne attrezzature di produzione a semiconduttori.

Punti di forza del core

1. Materiale ceramico ad alta purezza

Stabilità chimica: la purezza del materiale è superiore al 99,5%e non vi è alcun inquinamento al wafer GAN.

Elevata durezza e resistenza all'usura: durezza vicina al diamante, in grado di resistere all'uso ad alta frequenza, cambiamenti invisibili e graffi.

2. Eccellenti prestazioni termiche

Alta conducibilità termica, coefficiente di espansione termica (CTE): ridurre il rischio di crack di wafer nel processo di attacco.

3. Resistenza alla corrosione super chimica

Può funzionare ad alta concentrazione di fluoruro, cloruro e altro ambiente di gas corrosivo per lungo tempo.

4. Progettazione di precisione e lavorazione

Rugosità e piattalità superficiale assicurano un posizionamento del wafer regolare e l'uniformità dell'attacco per soddisfare i requisiti di processo di precisione elevata.

Dimensioni, scanalature, fori fissi e altre strutture possono essere personalizzati in base alle esigenze del cliente.

Field of SIC Applicazione e-chuck rivestita

● Incisione al plasma (ICP/RIE)

Fornisce fissazione e supporto del wafer in un ambiente ad alta temperatura e ad alta corrosione chimica, adatto al processo di incisione di GAN, SIC e altri materiali.

● Trasferimento e conservazione del wafer

Fornire una piattaforma altamente piatta e priva di inquinamento per proteggere la sicurezza del wafer nel processo di produzione.

Servizi personalizzati

Semiconduttoreoffre servizi personalizzati per soddisfare le esigenze specifiche del processo:

● Personalizzazione delle dimensioni: La dimensione del pallet può essere personalizzata in base alla dimensione del wafer (Ø4 ~ 12 pollici).

● Ottimizzazione della struttura: Supporto scanalatura, foro di posizionamento, punto fisso e altra personalizzazione della struttura.

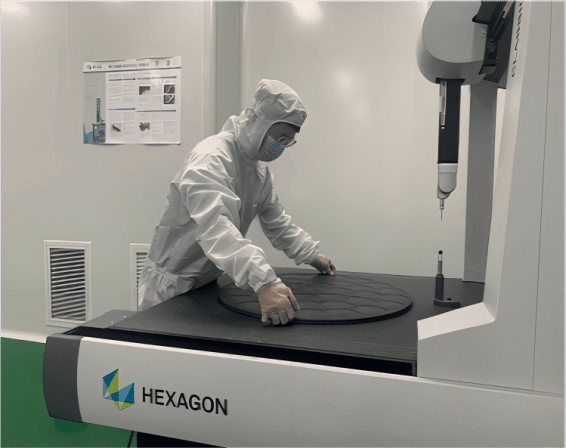

SemiconduttoreNegozi di prodotti e-chuck con rivestimento SIC:
