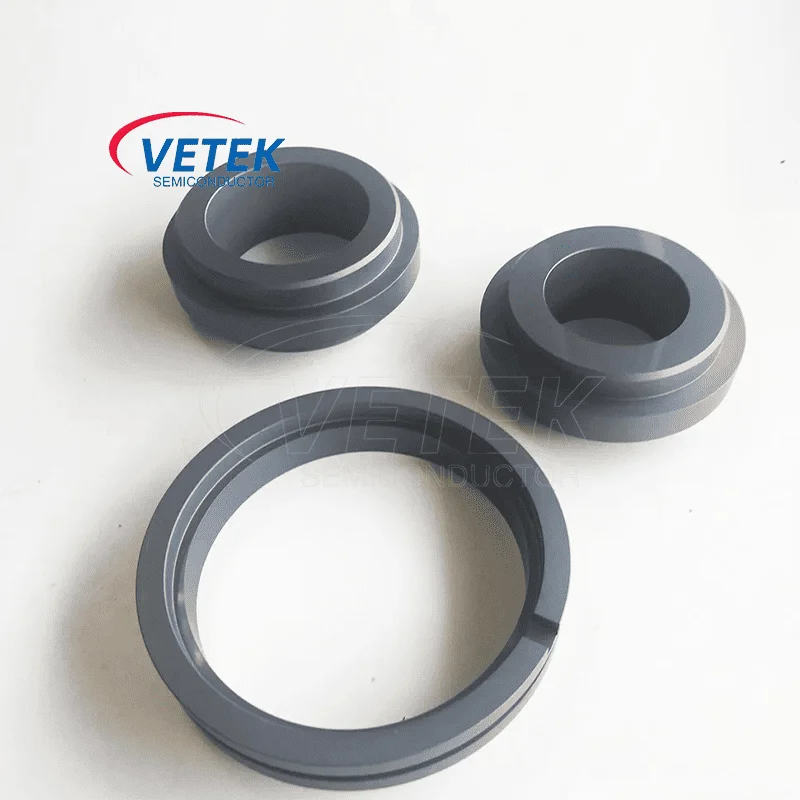

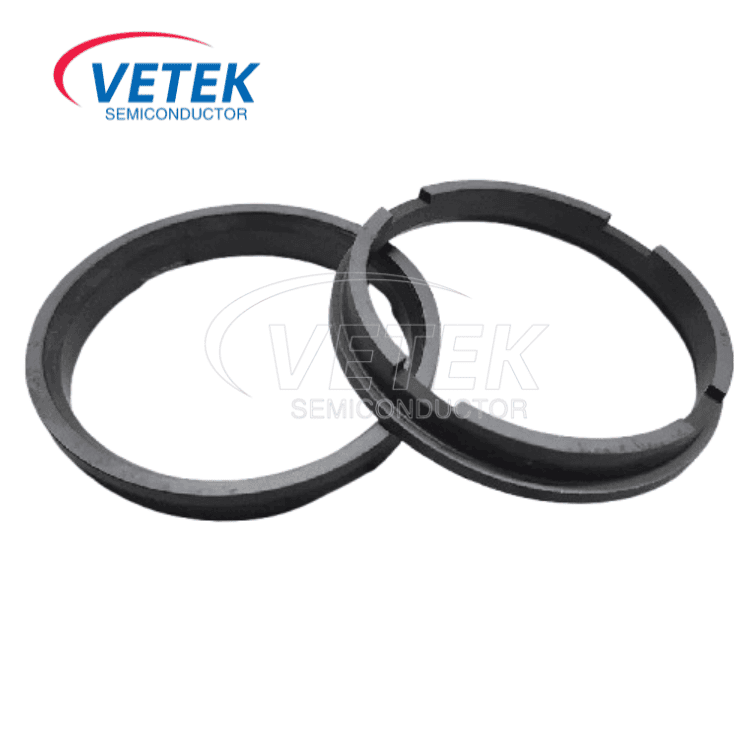

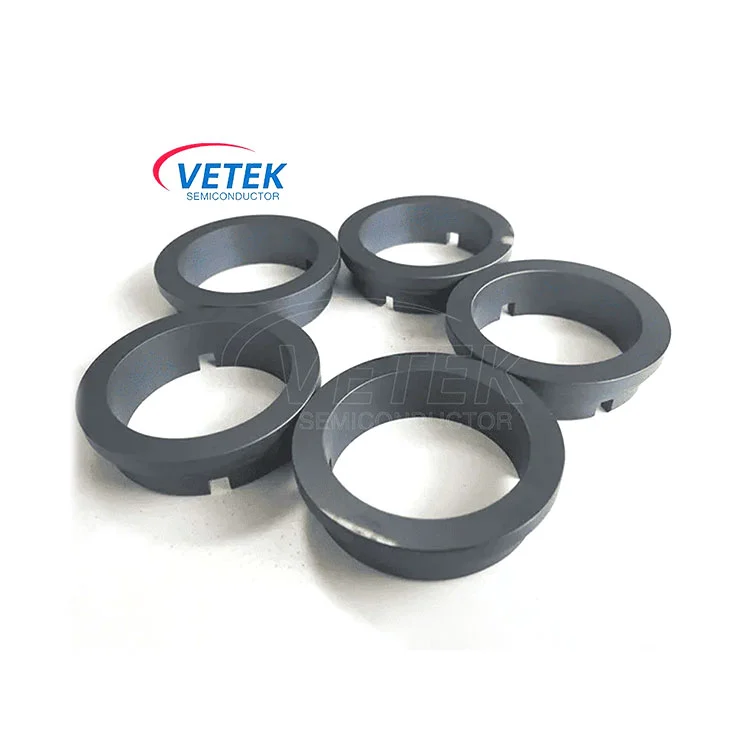

Anello di tenuta con rivestimento SIC per epitassia

Ⅰ. Cos'è l'anello di tenuta con rivestimento SIC?

L'anello di tenuta rivestito SIC (anello di tenuta rivestito in carburo di silicio) è un componente di tenuta di precisione progettato per ambienti di processo a semiconduttore ad alta temperatura e altamente corrosivi. Il suo nucleo è attraverso il processo di deposizione di vapore chimico (CVD) o deposizione di vapore fisico (PVD), substrato di materiale composito di grafite o di carbonio coperto uniformemente con uno strato di rivestimento in carburo di silicio ad alta purezza (SIC), la formazione di entrambe le resistenza meccanica del substrato e del rivestimento ad alta prestazione.

Ⅱ. Composizione del prodotto e tecnologia principale

1. Materiale del substrato:

Materiale composito di grafite o carbonio: Il materiale di base ha il vantaggio di un'elevata resistenza al calore (può resistere a più di 2000 ℃) e basso coefficiente di espansione termica, garantendo così la stabilità dimensionale in condizioni estreme come l'alta temperatura.

Struttura di lavorazione di precisione: Il design dell'anello di precisione può essere perfettamente adattato alla cavità dell'attrezzatura a semiconduttore, garantendo così la piattaforma della superficie di tenuta e una buona vita.

2. Rivestimento funzionale:

Rivestimento SIC ad alta purezza (purezza ≥99,99%): Lo spessore del coaing è generalmente 10-50 μm, attraverso il processo CVD per formare uno strato di densa struttura superficiale non porosa, dando alla superficie dell'anello di tenuta un'eccellente inerzia chimica e proprietà meccaniche.

Ⅲ. Proprietà fisiche e vantaggi core

Gli anelli di tenuta con rivestimento SIC di Veteksemicon sono ideali per i processi di epitassia a semiconduttore a causa delle loro eccellenti prestazioni in condizioni estreme. Di seguito sono riportate le proprietà fisiche specifiche del prodotto:

IV. Applicazioni core nell'elaborazione dell'epitassia a semiconduttore

L'anello di tenuta con rivestimento SIC è utilizzato principalmente in MOCVD (deposizione di vapore chimico organico in metallo) e MBE (Epitassia del fascio molecolare) e altre apparecchiature di processo, le funzioni specifiche includono:

1. Protezione per la tenuta dell'aria della camera di reazione a semiconduttore dell'attrezzatura

I nostri anelli di tenuta con rivestimento SIC assicurano che le tolleranze dimensionali (di solito entro ± 0,01 mm) dall'interfaccia con la camera dell'attrezzatura (ad esempio flangia, albero di base) siano il più piccole possibile personalizzando la struttura dell'anello.

Allo stesso tempo, l'anello di tenuta viene lavorata con precisione utilizzando macchine utensili CNC per garantire un adattamento uniforme attorno all'intera circonferenza della superficie di contatto, eliminando gli spazi per microscopici. Ciò impedisce effettivamente la perdita di gas di processo (ad esempio H₂, NH₃), garantisce la purezza dell'ambiente di crescita dello strato epitassiale e migliora la resa del wafer.

D'altra parte, una buona tenuta del gas può anche bloccare l'intrusione di inquinanti esterni (O₂, H₂O), evitando così efficacemente difetti nello strato epitassiale (come lussazioni, doping irregolare delle impurità).

2. Supporto di tenuta dinamica ad alta temperatura

Adottare il principio di antidemozione sinergica di coating del substrato: a causa del basso coefficiente di espansione termica del substrato di grafite (CTE ≈ 4,5 × 10-⁶/° C) è molto piccolo e ad altissima temperatura di superficie (＞ 1000 ℃) L'espansione è solo 1/5 della quantità di tenuta di metallo, evitando così la superficie di guarnizione causata da una superficie di guarnizione. In combinazione con la durezza ultra-alta del rivestimento SIC (HV2500 o più), può resistere efficacemente a graffi sulla superficie di tenuta causata da vibrazioni meccaniche o impatto delle particelle e mantenere la piattalità microscopica.

V. Raccomandazioni di manutenzione

1. Controllare in modo regolare l'usura della superficie di tenuta (è raccomandata l'ispezione trimestrale del microscopio ottico) per evitare guasti improvvisi.

2. Utilizzare detergenti speciali (come etanolo anidro) per rimuovere i depositi, vietare la macinazione meccanica per prevenire danni al rivestimento SIC.
