Quali sono le diverse applicazioni del quarzo nella produzione di semiconduttori?

I materiali al quarzo di elevata purezza svolgono un ruolo fondamentale nell'industria dei semiconduttori. Le loro proprietà superiori di resistenza alle alte temperature, resistenza alla corrosione, stabilità termica e trasmissione della luce li rendono materiali di consumo critici.Prodotti al quarzovengono utilizzati per componenti nelle zone ad alta e bassa temperatura della produzione di wafer, garantendo la stabilità e la pulizia del processo di produzione. Con l’evoluzione del settore dei semiconduttori, la domanda di quarzo ad elevata purezza continua a crescere, determinando progressi nella produzione e nella tecnologia. Questo articolo fornisce uno sguardo approfondito alle principali applicazioni e alle tendenze di mercato del quarzo nella produzione di semiconduttori.

Proprietà del quarzo

• Il quarzo (biossido di silicio, SiO₂) è insostituibile nel campo dei semiconduttori grazie alle sue caratteristiche fisiche e chimiche quasi perfette8:
• Purezza estrema: il quarzo di grado semiconduttore richiede in genere una purezza del 99,99% (4N) o superiore, talvolta raggiungendo 5N. Ciò garantisce che gli ioni metallici (come sodio, potassio e ferro) non migrino e contaminino i wafer di silicio durante la lavorazione ad alta temperatura.
• Stabilità termica: con un punto di rammollimento di circa 1730°C, il quarzo può funzionare stabilmente per lunghi periodi in ambienti ad alta temperatura tra 1100°C e 1250°C. Ciò lo rende perfetto per i processi di diffusione e ossidazione.
• Inerzia chimica: il quarzo è quasi non reattivo con qualsiasi acido ad eccezione dell'acido fluoridrico e fosforico caldo. Serve come supporto ideale per i processi di pulizia a umido e incisione.
• Bassa dilatazione termica: questa proprietà garantisce che i componenti in quarzo non si rompano facilmente durante cicli termici estremi, mantenendo la stabilità dimensionale per una produzione di precisione.

2. Principali applicazioni dei componenti in quarzo nella produzione di semiconduttori

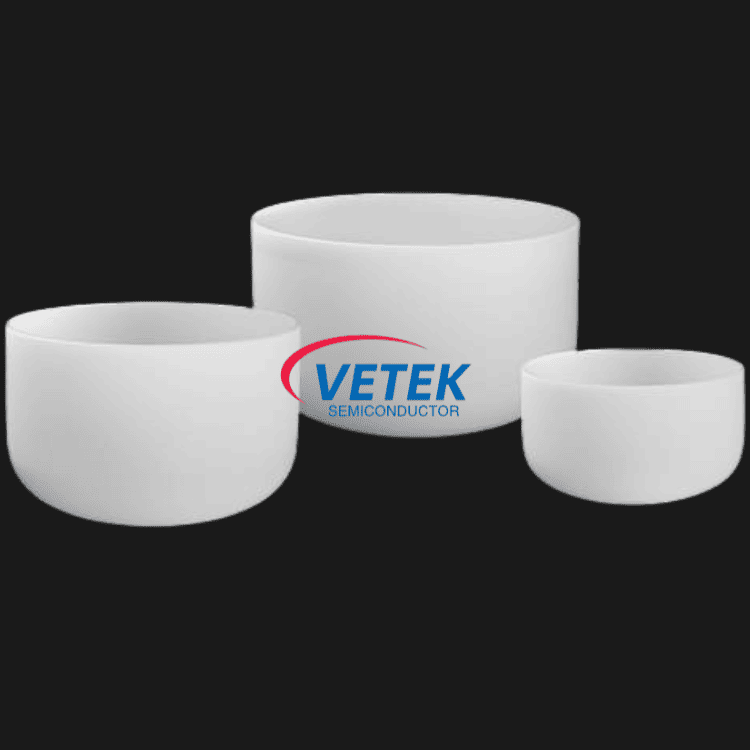

A. Crescita dei cristalli: crogioli di quarzo

Nella prima fase della produzione dei wafer, il metodo Czochralski (CZ), il polisilicio deve essere fuso all'interno di un crogiolo di quarzo.

Funzione principale: il crogiolo di quarzo entra direttamente in contatto con il silicio fuso. I crogioli di alta qualità riducono il rilascio eccessivo di ossigeno, garantendo che i livelli di impurità nel lingotto di silicio monocristallino siano mantenuti al minimo.

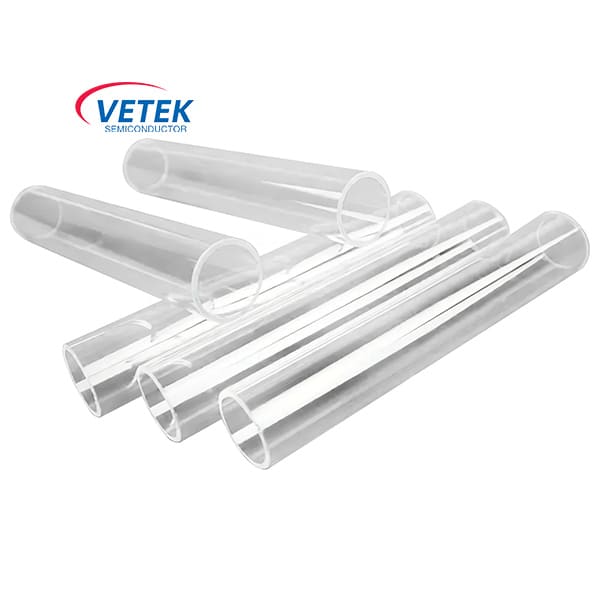

B. Processi termici: barche al quarzo e tubi della fornace

Nei processi di diffusione, ossidazione e ricottura, i wafer vengono posizionati in lotti all'interno di supporti di quarzo per entrare nel forno di diffusione.

Funzione principale: la barca per wafer al quarzo è responsabile del trasporto preciso dei wafer, mentre il tubo del forno al quarzo fornisce un ambiente di reazione pulito e controllato ad alta temperatura.

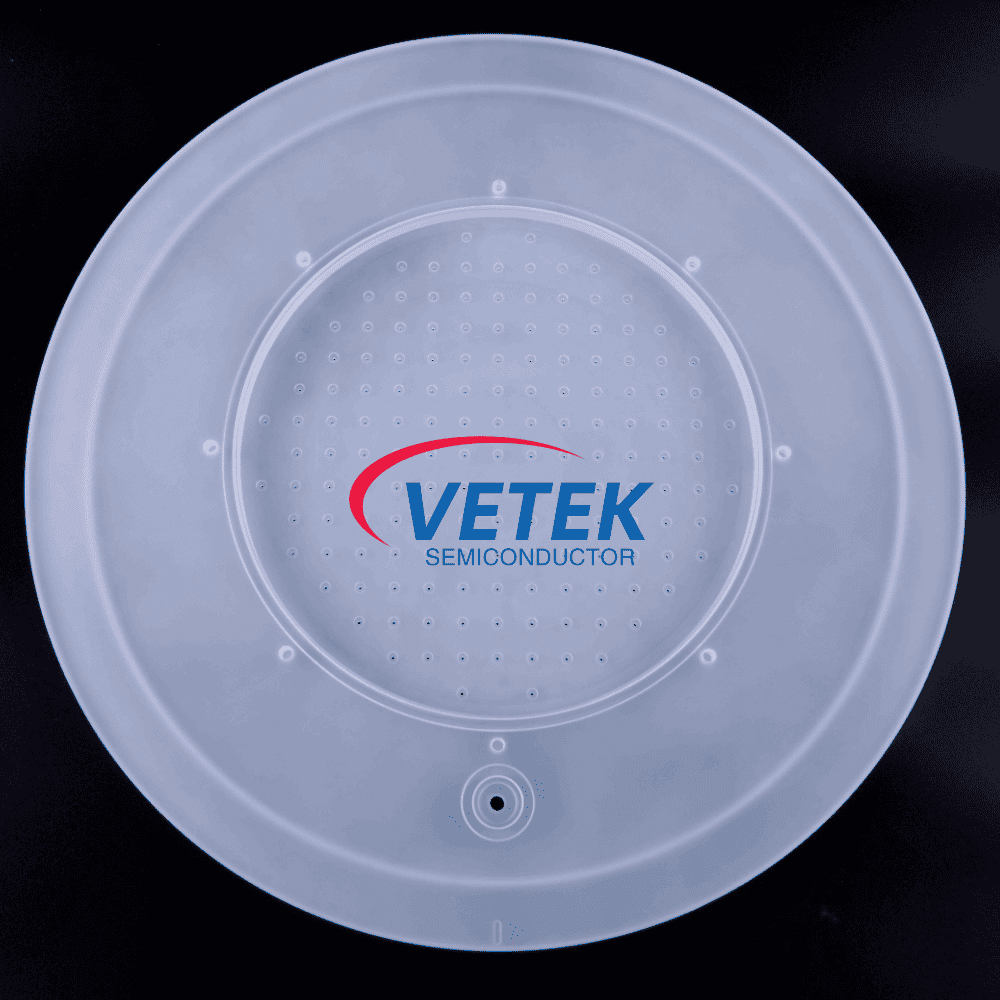

C. Deposizione di film sottile: soffioni doccia in quarzo e parti della camera

Durante i processi CVD (Chemical Vapor Deposition) e ALD (Atomic Layer Deposition), parti di quarzo vengono utilizzate per guidare e distribuire i gas di reazione.

Funzione principale: il soffione doccia al quarzo garantisce che il gas venga spruzzato uniformemente sulla superficie del wafer, il che è fondamentale per migliorare l'uniformità dei film sottili su scala nanometrica.

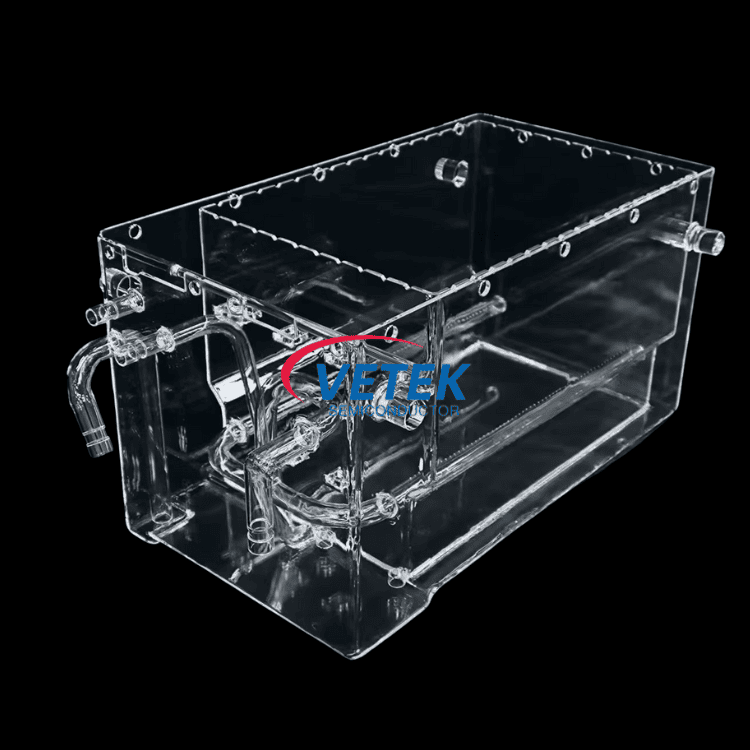

D. Pulizia a umido: bagni di quarzo

Durante le fasi di pulizia prima e dopo la fotolitografia, i wafer devono essere immersi in vari reagenti chimici.

Funzione principale: i bagni al quarzo sono resistenti alla forte corrosione acida e non producono contaminazione da particelle, rendendoli uno standard nei processi di pulizia RCA.

3. Analisi di mercato dei componenti al quarzo per semiconduttori

Secondo gli ultimi dati del settore, il mercato globale del quarzo per semiconduttori sta vivendo una rapida crescita:

4. Tendenze del settore

Le iterazioni del processo dei semiconduttori impongono requisiti impegnativi sulla purezza dei materiali. Spinta da processi a 7 nm e più avanzati, la silice fusa sintetica sta rapidamente sostituendo il tradizionale quarzo naturale nei processi di incisione e litografia grazie alle sue impurità metalliche estremamente basse e all'eccellente resistenza al plasma. Allo stesso tempo, il settore sta passando alla lavorazione di precisione integrata. I produttori con capacità CNC ultraprecise e l’integrazione di materie prime di elevata purezza manterranno una posizione di rilievo nella concorrenza futura.

Inoltre, le iniziative ecologiche e il riciclaggio stanno diventando percorsi chiave per ridurre i costi e aumentare l’efficienza delle fabbriche. Man mano che gli standard ESG aumentano di peso nella catena di fornitura dei semiconduttori, il rinnovamento di precisione e il riciclaggio di componenti di quarzo di fascia alta diventeranno un modello di business mainstream. Ciò aiuta le aziende a ridurre i costi di produzione ed è una scelta necessaria per raggiungere gli obiettivi globali di neutralità del carbonio. In questo processo, le aziende produttrici di quarzo con tecnologie di pulizia avanzate e capacità di riparazione mediante lavorazione a fiamma si troveranno ad affrontare significative opportunità di mercato.

In qualità di fornitore leader di materiali semiconduttori, VeTek Semiconductor offre una gamma completa di soluzioni, dai crogioli al quarzo alle barchette al quarzo di precisione. I nostri prodotti sono ampiamente utilizzati dai principali OEM globali e dalle fabbriche di wafer, impegnati ad aiutare i clienti a migliorare la stabilità del processo e la resa attraverso materiali e lavorazione di qualità superiore.
