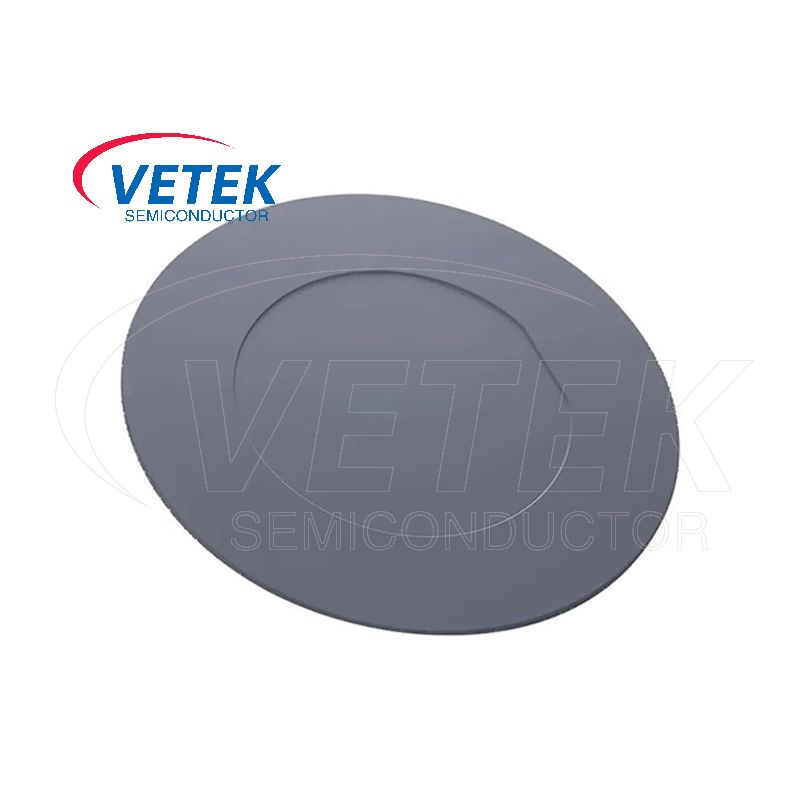

Porta wafer rivestito di SIC

VIl porta wafer con rivestimento SIC di Etek Semiconductor viene generalmente utilizzato per fissare e supportare i wafer durante l'elaborazione dei semiconduttori. È un'alta prestazioneportatore di waferAmpiamente utilizzato nella produzione di semiconduttori. Rivendicando uno strato di carburo di silicio (sic) sulla superficie delsubstrato, il prodotto può impedire efficacemente il substrato dalla corrosione e migliorare la resistenza alla corrosione e la resistenza meccanica del portatore di wafer, garantendo i requisiti di stabilità e precisione del processo di elaborazione.

Porta wafer rivestito di SICviene solitamente utilizzato per fissare e supportare i wafer durante l'elaborazione dei semiconduttori. È un vettore di wafer ad alte prestazioni ampiamente utilizzato nella produzione di semiconduttori. Rivendicando uno strato disilicio carburo (sic)Sulla superficie del substrato, il prodotto può impedire effettivamente il substrato dalla corrosione e migliorare la resistenza alla corrosione e la resistenza meccanica delWafer Carrier, garantendo i requisiti di stabilità e precisione del processo di elaborazione.

Il carburo di silicio (SIC) ha un punto di fusione di circa 2.730 ° C e ha un'eccellente conducibilità termica di circa 120-180 W/m · K. Questa proprietà può dissipare rapidamente il calore nei processi ad alta temperatura e impedire il surriscaldamento tra il wafer e il vettore. Pertanto, il supporto Wafer rivestito SIC di solito utilizza la grafite rivestita in carburo di silicio (SIC) come substrato.

In combinazione con la durezza estremamente elevata di SIC (durezza Vickers di circa 2.500 HV), il rivestimento in carburo di silicio (SIC) depositato dal processo CVD può formare un rivestimento protettivo denso e forte, che migliora notevolmente la resistenza all'usura del titolare del wafer rivestito SIC.

Il porta wafer rivestito SIC di VETEK Semiconductor è realizzato in grafite rivestita di SiC ed è un componente chiave indispensabile nei moderni processi di epitassia a semiconduttore. Combina abilmente l'eccellente conducibilità termica della grafite (la conducibilità termica è di circa 100-400 W/m · K a temperatura ambiente) e la resistenza meccanica, e l'eccellente resistenza alla corrosione chimica e la stabilità termica del carburo di silicio di silicio (il punto di fusione di SIC è di circa 2,730 ° C), soddisfaceva perfettamente le rigide requisiti di oggi di end-end.

Questo supporto di design a wafer singolo può controllare accuratamente ilprocesso epitassialeParametri, che aiutano a produrre dispositivi a semiconduttore ad alta qualità e ad alte prestazioni. Il suo design strutturale unico garantisce che il wafer sia gestito con la massima cura e precisione durante l'intero processo, garantendo così l'eccellente qualità dello strato epitassiale e migliorando le prestazioni del prodotto a semiconduttore finale.

Come la Cina leaderSIC rivestitoProduttore e leader del titolare del wafer, Vetek Semiconductor può fornire prodotti e servizi tecnici personalizzati in base ai requisiti delle attrezzature e del processo.Speriamo sinceramente di essere il tuo partner a lungo termine in Cina.

Dati SEM della struttura cristallina del film SIC CVD

Proprietà fisiche di base del rivestimento SIC CVD

VETEK Semiconductor SIC Porta del wafer rivestito Shops ：
