Sic Crystal Growth New Technology

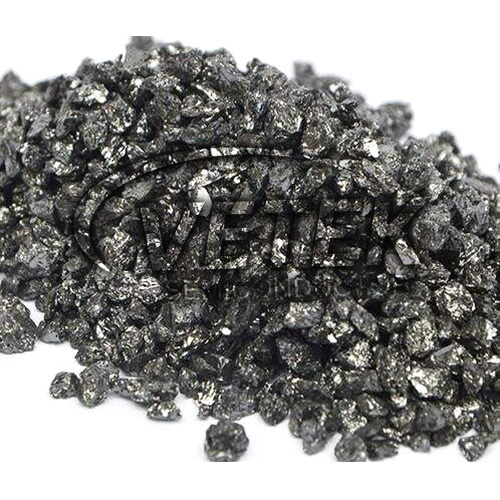

VLa crescita del cristallo SIC di Etek Semiconductor La nuova tecnologia utilizza blocchi CVD-SIC scartati per riciclare il materiale come fonte per i cristalli SIC in crescita. Il Bluk CVD-SIC utilizzato per la crescita a cristallo singolo viene preparato come blocchi rotti controllati da dimensioni, che hanno differenze significative di forma e dimensioni rispetto alla polvere SIC commerciale comunemente utilizzata nel processo PVT, quindi il comportamento della crescita del singolo cristallo SIC dovrebbequanto comportamenti significativamente diversi.

Prima dell'esperimento di crescita a cristallo singolo SIC, sono state eseguite simulazioni di computer per ottenere alti tassi di crescita e la zona calda è stata configurata di conseguenza per la crescita a cristallo singolo. Dopo la crescita dei cristalli, i cristalli coltivati ​​sono stati valutati mediante tomografia in sezione trasversale, spettroscopia micro-Raman, diffrazione di raggi X ad alta risoluzione e topografia a raggi X a raggi X-raggi di radiazione bianca.

✔ Preparare la sorgente di blocco CVD-SIC: Innanzitutto, dobbiamo preparare una fonte di blocco CVD-SIC di alta qualità, che di solito è di alta purezza e alta densità. Questo può essere preparato con il metodo di deposizione di vapore chimico (CVD) in condizioni di reazione appropriate.

✔ Preparazione del substrato: Selezionare un substrato appropriato come substrato per la crescita del cristallo singolo SIC. I materiali di substrato comunemente usati includono carburo di silicio, nitruro di silicio, ecc., Che hanno una buona corrispondenza con il singolo cristallo SIC in crescita.

✔ Riscaldamento e sublimazione: Posizionare la fonte di blocco CVD-SIC e il substrato in un forno ad alta temperatura e fornire condizioni di sublimazione appropriate. La sublimazione significa che ad alta temperatura, la sorgente di blocco cambia direttamente dallo stato solido a vapore e quindi riconduce sulla superficie del substrato per formare un singolo cristallo.

✔ Controllo della temperatura: Durante il processo di sublimazione, il gradiente di temperatura e la distribuzione della temperatura devono essere controllati con precisione per promuovere la sublimazione della sorgente di blocco e la crescita di singoli cristalli. Il controllo della temperatura adeguato può raggiungere la qualità dei cristalli ideali e il tasso di crescita.

✔ Controllo dell'atmosfera: Durante il processo di sublimazione, anche l'atmosfera di reazione deve essere controllata. Il gas inerte ad alta purezza (come l'argon) viene solitamente usato come gas di trasporto per mantenere la pressione e la purezza adeguate e prevenire la contaminazione da impurità.

✔ Crescita a cristallo singolo: La sorgente di blocco CVD-SIC subisce una transizione di fase di vapore durante il processo di sublimazione e riconduce sulla superficie del substrato per formare una singola struttura cristallina. La rapida crescita dei singoli cristalli SIC può essere ottenuta attraverso appropriate condizioni di sublimazione e controllo del gradiente di temperatura.
