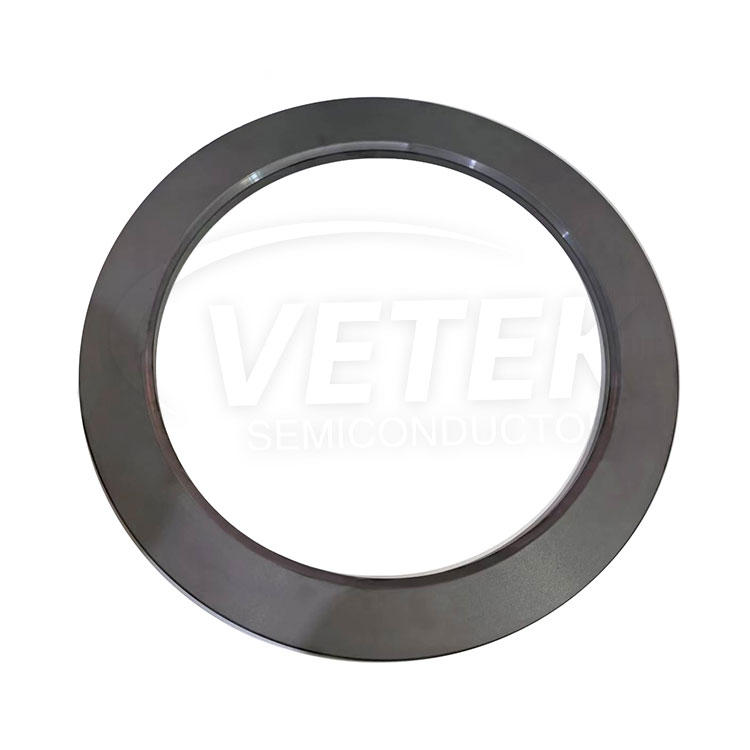

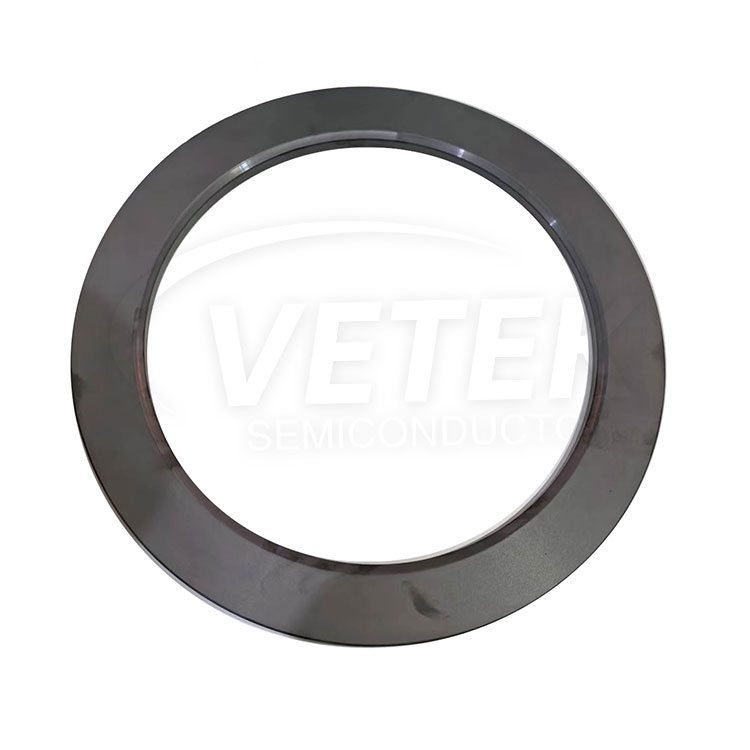

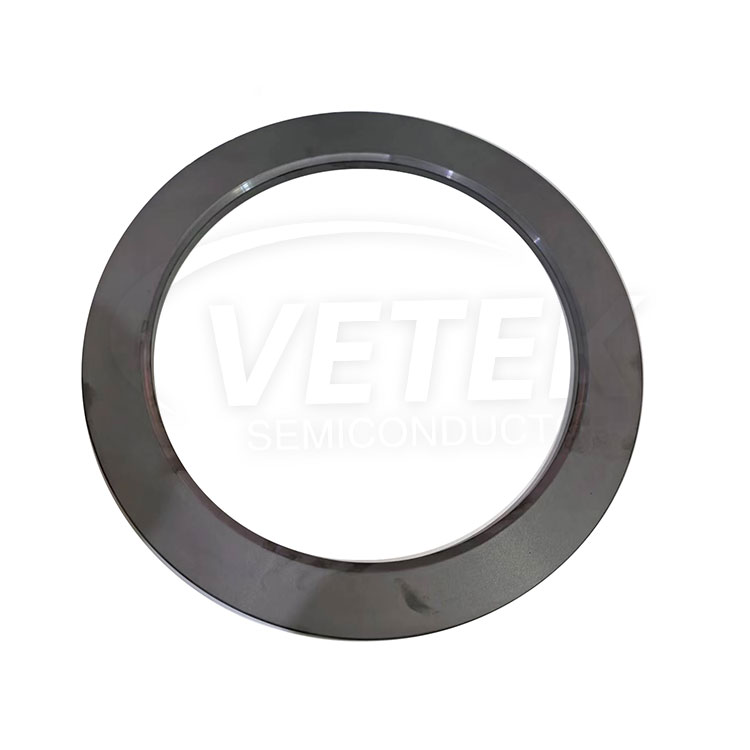

Anello di messa a fuoco solido Sic Incisione

VeTek Semiconductor ha fatto grandi progressi nella tecnologia CVD Solid SiC ed è ora in grado di produrre anelli di messa a fuoco incisivi in ​​SiC solido a livello leader a livello mondiale. L'anello di messa a fuoco incisivo SiC solido di VeTek Semiconductor è un prodotto in materiale di carburo di silicio di altissima purezza creato attraverso il processo di deposizione chimica da vapore.

L'anello di messa a fuoco solido di incisione SiC viene utilizzato nei processi di produzione di semiconduttori, in particolare nei sistemi di attacco al plasma. L'anello di messa a fuoco SIC è un componente cruciale che aiuta a raggiungere l'attacco preciso e controllato di wafer in carburo di silicio (SIC).

Durante il processo di attacco al plasma, l'anello di messa a fuoco svolge più ruoli come segue:

● Focalizzare il plasma: L'anello di messa a fuoco solido di incisione SiC aiuta a modellare e concentrare il plasma attorno al wafer, garantendo che il processo di attacco si verifichi in modo uniforme ed efficiente. Aiuta a limitare il plasma nell'area desiderata, prevenendo l'attacco randagi o il danno alle regioni circostanti.

●  Protezione delle pareti della camera: L'anello di messa a fuoco funge da barriera tra il plasma e le pareti della camera, prevenendo il contatto diretto e potenziali danni. Il SiC è altamente resistente all'erosione del plasma e fornisce un'eccellente protezione per le pareti della camera.

●  Tcontrollo della temperatura: L'anello di messa a fuoco in sic aiuta a mantenere una distribuzione uniforme della temperatura sul wafer durante il processo di incisione. Aiuta a dissipare il calore e previene surriscaldamenti localizzati o gradienti termici che potrebbero influenzare i risultati della mordenzatura.

Il SIC solido è scelto per focalizzare gli anelli a causa della sua eccezionale stabilità termica e chimica, elevata resistenza meccanica e resistenza all'erosione plasmatica. Queste proprietà rendono SIC un materiale adatto per le condizioni dure e impegnative all'interno dei sistemi di attacco al plasma.

Vale la pena notare che il design e le specifiche degli anelli di focalizzazione possono variare a seconda dello specifico sistema di incisione al plasma e dei requisiti del processo. VeTek Semiconductor ottimizza la forma, le dimensioni e le caratteristiche della superficie degli anelli di messa a fuoco per garantire prestazioni di incisione e longevità ottimali. Il SiC solido è ampiamente utilizzato per supporti wafer, suscettori, wafer fittizi, anelli guida, parti per il processo di incisione, processo CVD, ecc.
