Processo di epitassia SiC

Gli esclusivi rivestimenti in carburo di VeTek Semiconductor forniscono una protezione superiore per le parti in grafite nel processo epitassia SiC per la lavorazione di materiali semiconduttori e semiconduttori compositi esigenti. Il risultato è una maggiore durata dei componenti della grafite, la preservazione della stechiometria della reazione, l'inibizione della migrazione delle impurità all'epitassia e applicazioni di crescita dei cristalli, con conseguente aumento della resa e della qualità.


I nostri rivestimenti in carburo di tantalio (TaC) proteggono i componenti critici di forni e reattori ad alte temperature (fino a 2200°C) da ammoniaca calda, idrogeno, vapori di silicio e metalli fusi. VeTek Semiconductor dispone di un'ampia gamma di funzionalità di elaborazione e misurazione della grafite per soddisfare le vostre esigenze personalizzate, quindi possiamo offrire un rivestimento a pagamento o un servizio completo, con il nostro team di ingegneri esperti pronti a progettare la soluzione giusta per voi e la vostra applicazione specifica .


Cristalli semiconduttori composti

VeTek Semiconductor può fornire rivestimenti TaC speciali per vari componenti e supporti. Attraverso il processo di rivestimento leader del settore di VeTek Semiconductor, il rivestimento TaC può ottenere elevata purezza, stabilità alle alte temperature ed elevata resistenza chimica, migliorando così la qualità del prodotto degli strati cristallini di TaC/GaN ed EPl e prolungando la durata dei componenti critici del reattore.


Isolanti termici

Componenti per la crescita dei cristalli SiC, GaN e AlN tra cui crogioli, supporti per semi, deflettori e filtri. Assemblaggi industriali tra cui elementi riscaldanti resistivi, ugelli, anelli di schermatura e dispositivi di brasatura, componenti di reattori CVD epitassiali GaN e SiC inclusi supporti wafer, vassoi satellitari, soffioni, cappucci e piedistalli, componenti MOCVD.


Scopo:

 ● Portawafer LED (diodo a emissione luminosa).

● Ricevitore ALD (semiconduttore).

● Recettore EPI (processo epitassia SiC)


Confronto tra rivestimento SiC e rivestimento TaC:

SiC TaC
Caratteristiche principali Purezza ultraelevata, eccellente resistenza al plasma Eccellente stabilità alle alte temperature (conformità al processo ad alta temperatura)
Purezza >99,9999% >99,9999%
Densità (g/cm3) 3.21 15
Durezza (kg/mm2) 2900-3300 6.7-7.2
Resistività [Ωcm] 0,1-15.000 <1
Conduttività termica (W/m-K) 200-360 22
Coefficiente di dilatazione termica(10-6/℃) 4.5-5 6.3
Applicazione Attrezzatura per semiconduttori Maschera in ceramica (anello di messa a fuoco, soffione doccia, wafer fittizio) Crescita di cristallo singolo SiC, Epi, Parti dell'attrezzatura LED UV


View as

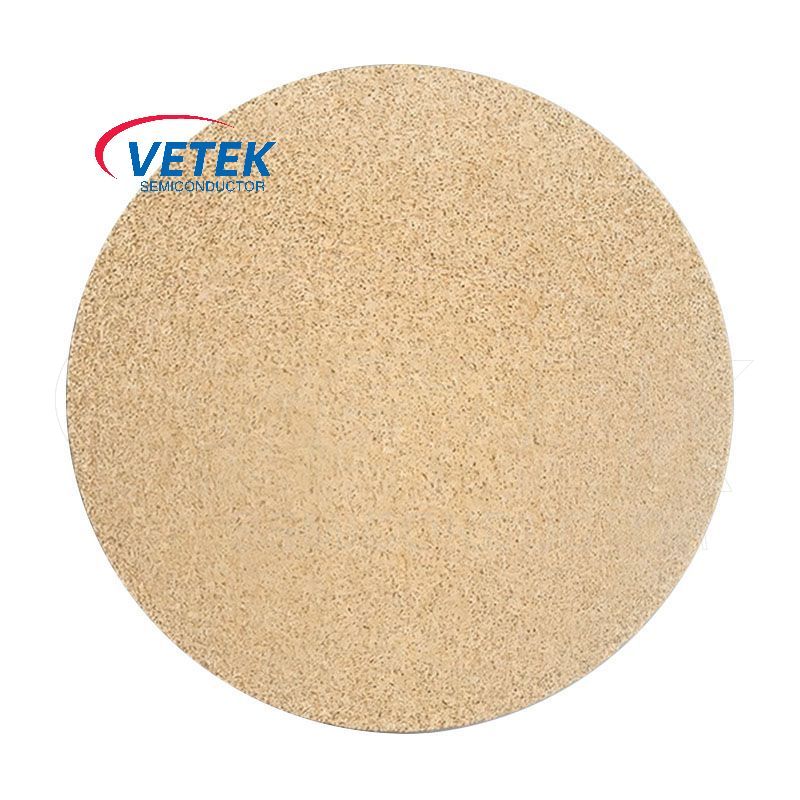

Carburo di tantalum poroso

Carburo di tantalum poroso

Vetek Semiconductor è un produttore professionista e leader dei prodotti porosi in carburo di Tantalum in Cina. Il carburo di tantalum poroso è generalmente prodotto con il metodo di deposizione di vapore chimico (CVD), garantendo un controllo preciso della sua dimensione e distribuzione dei pori ed è uno strumento di materiale dedicato ad ambienti estremi di alta temperatura. Benvenuti alla tua ulteriore consultazione.

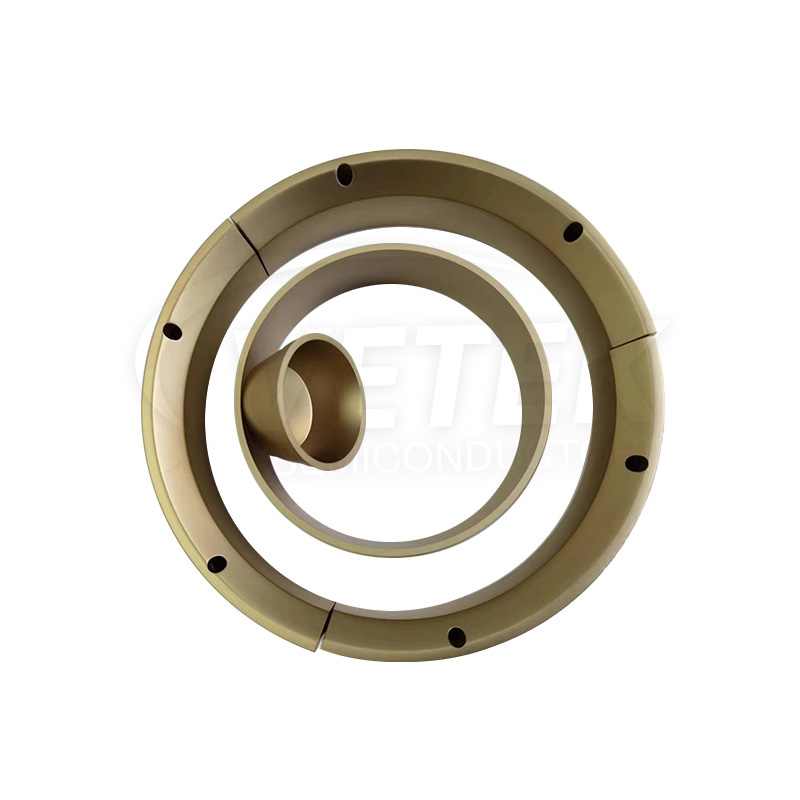

Anello guida rivestimento TaC

Anello guida rivestimento TaC

L'anello guida del rivestimento TaC di VeTek Semiconductor viene creato applicando un rivestimento in carburo di tantalio su parti in grafite utilizzando una tecnica altamente avanzata chiamata deposizione chimica da fase vapore (CVD). Questo metodo è ben consolidato e offre proprietà di rivestimento eccezionali. Utilizzando l'anello guida del rivestimento TaC, la durata dei componenti di grafite può essere notevolmente estesa, il movimento delle impurità di grafite può essere soppresso e la qualità del singolo cristallo SiC e AIN può essere mantenuta in modo affidabile. Benvenuti a contattarci.

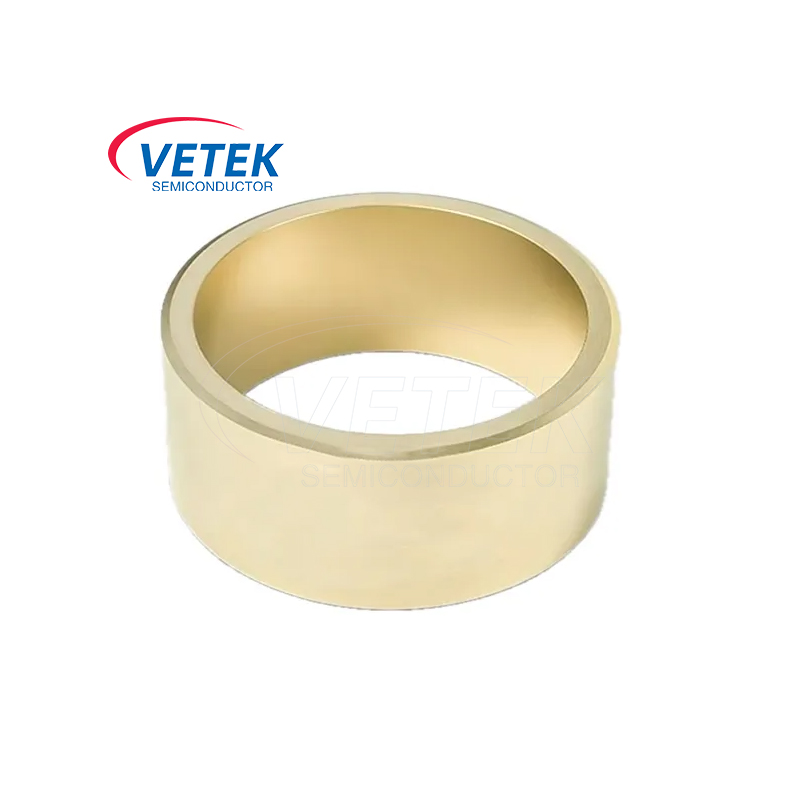

Anello di carburo di tantalum

Anello di carburo di tantalum

Come produttore avanzato e produttore di prodotti ad anello in carburo di Tantalum in Cina, l'anello in carburo di VantaLum Vetek ha una durezza estremamente elevata, resistenza all'usura, resistenza all'alta temperatura e stabilità chimica ed è ampiamente utilizzato nel campo di produzione di semiconduttori. Soprattutto in CVD, PVD, processo di impianto ionico, processo di incisione e trasporto e trasporto di wafer, è un prodotto indispensabile per la lavorazione e la produzione di semiconduttori. In attesa della tua ulteriore consultazione.
Supporto per rivestimento in carburo di tantalio

Supporto per rivestimento in carburo di tantalio

In qualità di produttore professionale di prodotti di supporto per rivestimento in carburo di tantalio e fabbrica in Cina, il supporto per rivestimento in carburo di tantalio di VeTek Semiconductor viene solitamente utilizzato per il rivestimento superficiale di componenti strutturali o componenti di supporto in apparecchiature a semiconduttori, in particolare per la protezione superficiale di componenti chiave di apparecchiature nei processi di produzione di semiconduttori come CVD e PVD. Accolga favorevolmente la vostra ulteriore consultazione.

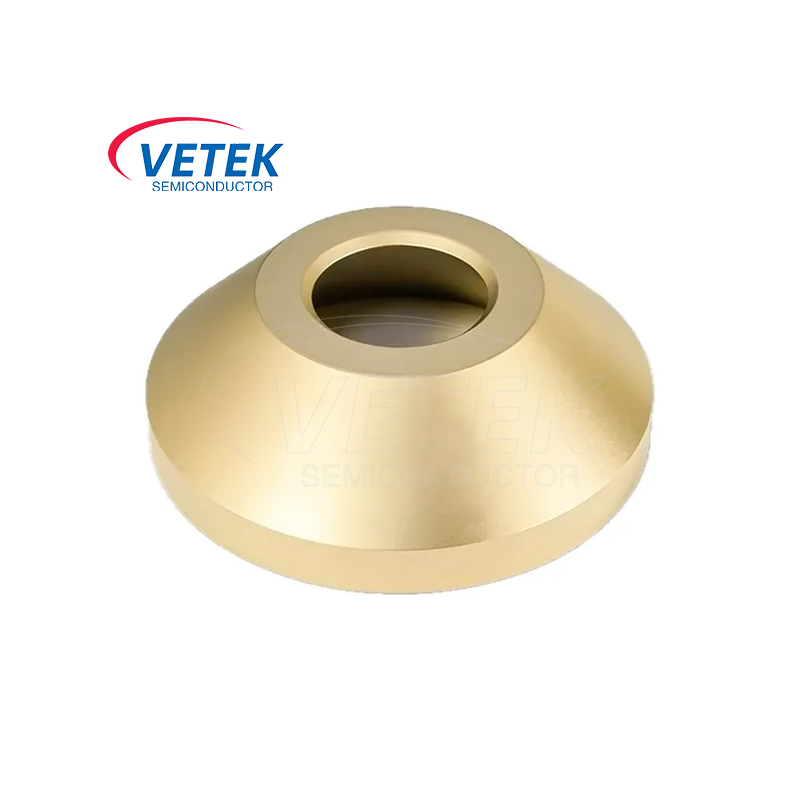

Anello di guida in carburo di tantalum

Anello di guida in carburo di tantalum

Vetek Semiconductor è un produttore professionista e leader dei prodotti anelli di guida in carburo di Tantalum in Cina. Il nostro anello guida TantaLum Carbide (TAC) è un componente ad alta prestazione realizzato in carburo di tantalum, che è comunemente usato nelle apparecchiature di elaborazione a semiconduttore, specialmente in ambienti ad alta temperatura e altamente corrosivi come CVD, PVD, incisione e diffusione. Vetek Semiconductor si impegna a fornire soluzioni avanzate di tecnologia e prodotto per l'industria dei semiconduttori e accoglie con favore le tue ulteriori indagini.
Suscettore di rotazione del rivestimento TaC

Suscettore di rotazione del rivestimento TaC

In qualità di produttore professionale, innovatore e leader di prodotti suscettori di rotazione del rivestimento TaC in Cina. Il suscettore di rotazione del rivestimento TaC di VeTek Semiconductor viene solitamente installato in apparecchiature di deposizione chimica in fase vapore (CVD) e di epitassia a fascio molecolare (MBE) per supportare e ruotare i wafer per garantire una deposizione uniforme del materiale e una reazione efficiente. È un componente chiave nella lavorazione dei semiconduttori. Accolga favorevolmente la vostra ulteriore consultazione.
Come produttore e fornitore professionista Processo di epitassia SiC in Cina, abbiamo la nostra fabbrica. Sia che tu abbia bisogno di servizi personalizzati per soddisfare le esigenze specifiche della propria regione o desideri acquistare avanzati e durevoli Processo di epitassia SiC realizzati in Cina, puoi lasciarci un messaggio.
