Rivestimento in carburo di silicio

Questo perno di sollevamento wafer AMAT 0200-03201 di VeTek inizia con grafite di elevata purezza, quindi aggiungiamo un denso rivestimento SiC CVD sulla parte superiore. È realizzato per sistemi epitassia da 300 mm e reattori EPI per materiali applicati. Perché grafite e SiC? La grafite gestisce molto bene il calore. Lo strato SiC assorbe gas corrosivi e non si consuma rapidamente. Il design a parete sottile? Ciò garantisce un sollevamento e un posizionamento dei wafer più puliti, un minor numero di particelle e una maggiore durata delle parti ad alte temperature. Produciamo anche parti simili in grafite rivestita in SiC per sistemi ASM, Aixtron e LPE. In attesa della tua richiesta.

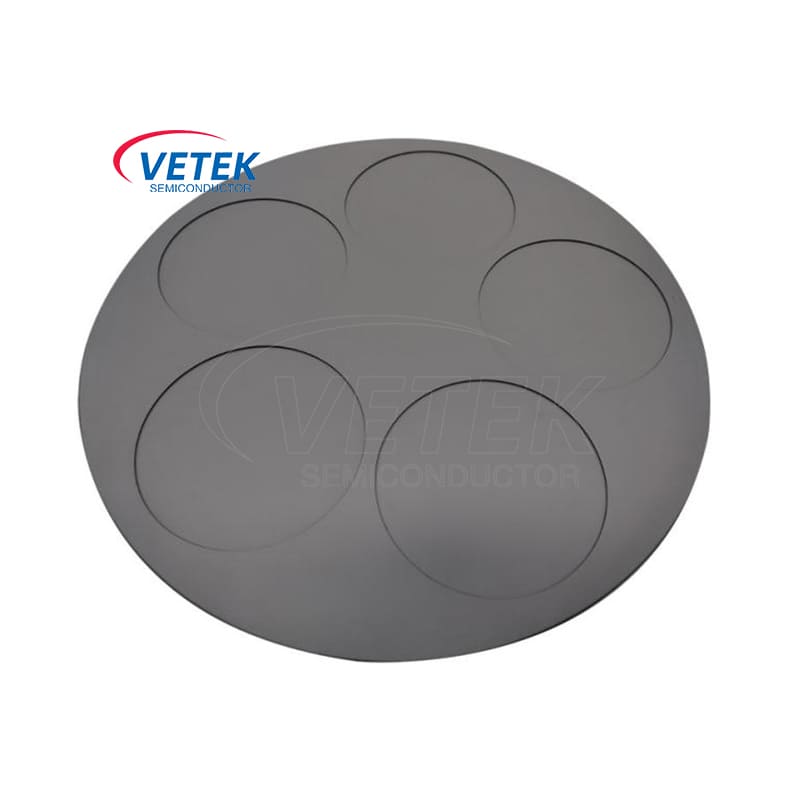

Vetek Semiconductor produce supporti wafer per i sistemi VEECO MOCVD, costruiti appositamente per il lavoro di epitassia LED come i LED GaN, i LED blu-verdi e la crescita LED UV profonda. Questi supporti iniziano con grafite di elevata purezza e ottengono un rivestimento denso di carburo di silicio (SiC) CVD. Questa combinazione regge bene alle alte temperature che si vedono nel MOCVD: buona stabilità termica, resistenza alla corrosione e durata del rivestimento.

L'Halfmoon è un componente in grafite utilizzato all'interno dei reattori SiC LPE, installati principalmente attorno alla zona calda della camera. Sebbene non sia direttamente a contatto con il wafer, svolge comunque un ruolo nella stabilità del flusso di gas e nel funzionamento del reattore durante la crescita epitassiale. Per gestire temperature elevate e condizioni di processo reattive, il componente è solitamente protetto con rivestimento SiC CVD, mentre per alcune applicazioni è disponibile anche il rivestimento TaC. VETEK fornisce anche isolamenti in feltro di grafite e altre parti rivestite in grafite per i sistemi epitassia SiC.

L'anello superiore SiC epi da 8 pollici è una parte hardware per reattori a semiconduttore. Funziona all'interno dei sistemi epitassia Si/SiC e MOCVD/CVD. Questo anello stabilizza il calore all'interno della camera. Controlla anche il flusso dei gas. Il materiale è carburo di silicio CVD di elevata purezza. Non presenta i problemi di degassamento della grafite. Riduce inoltre la contaminazione da particelle durante la produzione. Accogliamo con favore le vostre richieste.

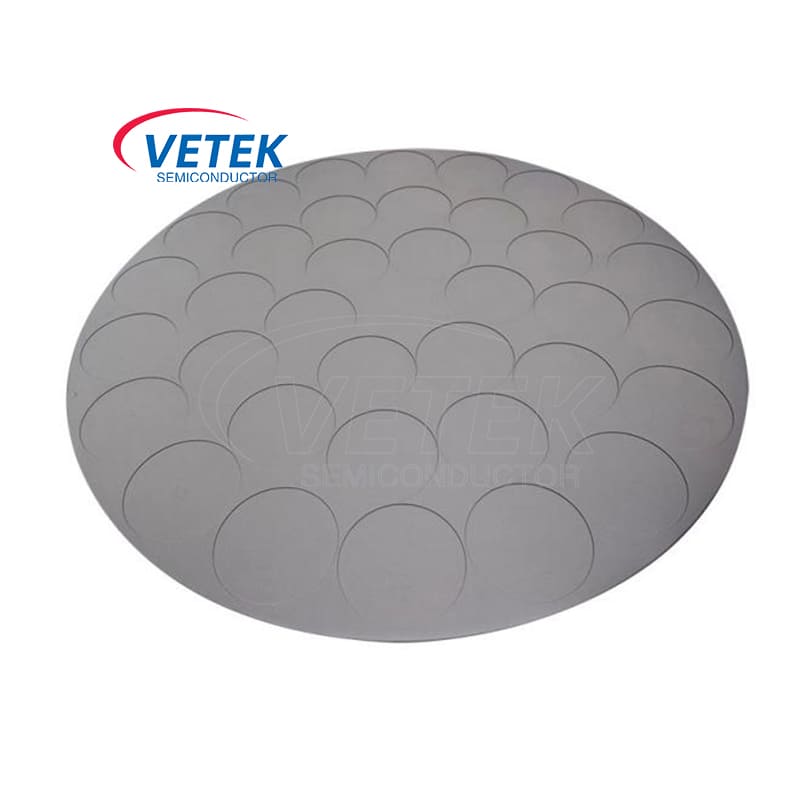

Il susceptor rivestito in SiC VETEK MOCVD è una soluzione portante progettata con precisione appositamente sviluppata per la crescita epitassiale di LED e semiconduttori composti. Dimostra eccezionale uniformità termica e inerzia chimica all'interno di ambienti MOCVD complessi. Sfruttando il rigoroso processo di deposizione CVD di VETEK, ci impegniamo a migliorare la coerenza della crescita dei wafer e a prolungare la durata dei componenti principali, fornendo garanzie di prestazioni stabili e affidabili per ogni lotto di produzione di semiconduttori.

L'anello di focalizzazione in carburo di silicio solido (SiC) Veteksemicon è un componente di consumo critico utilizzato nei processi avanzati di epitassia dei semiconduttori e di incisione al plasma, dove il controllo preciso della distribuzione del plasma, dell'uniformità termica e degli effetti dei bordi del wafer è essenziale. Realizzato in carburo di silicio solido di elevata purezza, questo anello di messa a fuoco presenta un'eccezionale resistenza all'erosione da plasma, stabilità alle alte temperature e inerzia chimica, consentendo prestazioni affidabili in condizioni di processo aggressive. Attendiamo con ansia la tua richiesta.
