Che cos'è una barca per wafer ceramici SiC? Specifiche, materiali e applicazioni

Nei processi ad alta temperatura dei semiconduttori, la movimentazione, il supporto e il trattamento termico dei wafer si basano su uno speciale componente di supporto: il wafer boat. Con l’aumento della temperatura del processo e l’aumento dei requisiti di pulizia e controllo delle particelle, le tradizionali imbarcazioni per wafer al quarzo rivelano gradualmente problemi come una breve durata di servizio, elevati tassi di deformazione e scarsa resistenza alla corrosione.Barchette per wafer ceramici in carburo di silicio (SiC).sono emersi in questo contesto e sono diventati un elemento chiave nelle apparecchiature di trattamento termico di fascia alta.

Il carburo di silicio (SiC) è un materiale ceramico tecnico che combina elevata durezza, elevata conduttività termica ed eccellente stabilità chimica.Ceramica SiC, formati attraverso la sinterizzazione ad alta temperatura, non solo mostrano una resistenza superiore allo shock termico, ma mantengono anche struttura e dimensioni stabili in ambienti ossidanti e corrosivi. Di conseguenza, quando fabbricato sotto forma di wafer, può supportare in modo affidabile processi ad alta temperatura come diffusione, ricottura e ossidazione, rendendolo particolarmente adatto per processi termici che operano a temperature superiori a 1100°C.

1. Che cos'è una barca per wafer ceramici SiC?

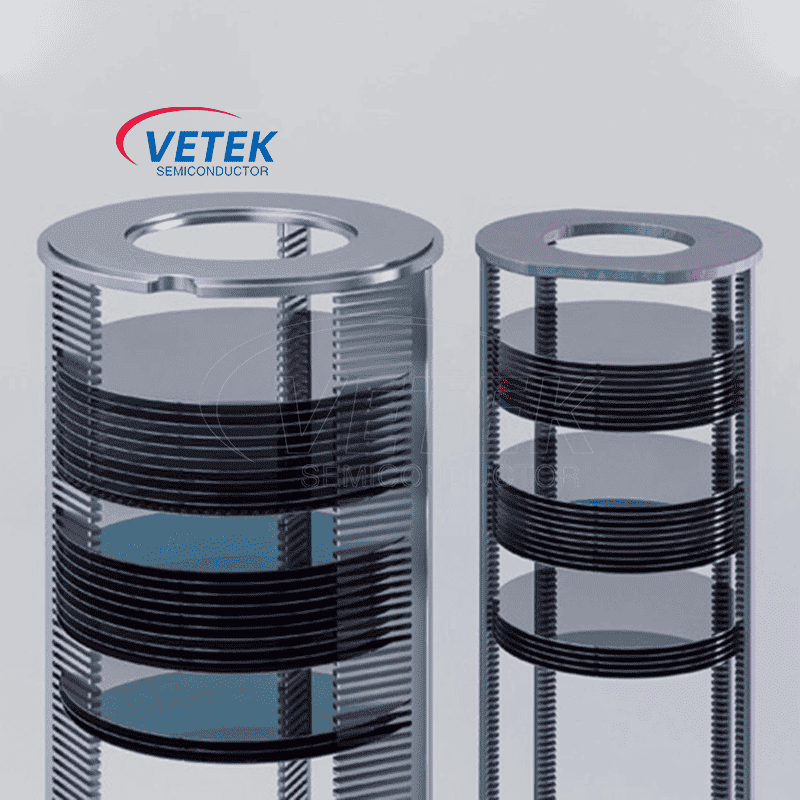

La struttura delle navicelle per wafer è solitamente progettata con una configurazione a griglia parallela multistrato, in grado di contenere dozzine o addirittura centinaia di wafer contemporaneamente. I vantaggi delle ceramiche SiC nel controllo dei coefficienti di dilatazione termica le rendono meno inclini alla deformazione termica o alle microfessurazioni durante i processi di salita e discesa ad alta temperatura. Inoltre, il contenuto di impurità metalliche può essere rigorosamente controllato, riducendo significativamente i rischi di contaminazione alle alte temperature. Ciò li rende particolarmente adatti a processi estremamente sensibili alla pulizia, come la produzione di dispositivi di potenza, MOSFET SiC, MEMS e altri prodotti.

2. Barche con wafer al quarzo, SiC e grafite: confronto dei materiali

Rispetto alle tradizionali imbarcazioni per wafer al quarzo, le imbarcazioni per wafer ceramici al carburo di silicio hanno in genere una durata 3-5 volte più lunga in condizioni di cicli termici frequenti e ad alta temperatura. La loro maggiore rigidità e resistenza alla deformazione consentono un allineamento dei wafer più stabile, che aiuta a migliorare la resa. Ancora più importante, i materiali SiC mantengono variazioni dimensionali minime durante i frequenti cicli di riscaldamento e raffreddamento, riducendo la scheggiatura dei bordi del wafer o la perdita di particelle causata dalla deformazione del wafer boat.

3. Tipi di materiali per imbarcazioni con wafer in carburo di silicio

Non tutte le barchette per wafer SiC sono prodotte con lo stesso grado di ceramica. Diversi percorsi di produzione producono microstrutture e caratteristiche prestazionali distinte.

3.1 Carburo di silicio ricristallizzato (RSiC)

Il SiC ricristallizzato viene utilizzato in componenti ceramici ingegnerizzati ad alta temperatura. A seconda del grado, può presentare una significativa porosità aperta, che deve essere considerata quando si valuta la contaminazione, la pulizia e la compatibilità del processo.

3.2 Carburo di silicio sinterizzato (SSiC)

Il SiC sinterizzato senza pressione può fornire una struttura ceramica densa con elevata durezza, resistenza meccanica e buone prestazioni termiche. Le proprietà effettive dipendono dalla formulazione, dal processo di sinterizzazione e dalla qualità del materiale.

3.3 Carburo di silicio legato per reazione (RBSiC / SiSiC)

Il SiC legato per reazione contiene generalmente una fase silicica residua. Ciò può influenzare la temperatura massima di servizio e la compatibilità chimica, pertanto i suoi limiti operativi non devono essere considerati identici a quelli di RSiC o SSiC.

3.4 Supporti per wafer in grafite rivestiti in SiC

Un supporto per wafer in grafite rivestito in SiC è una costruzione diversa da una barca per wafer in ceramica SiC monolitica.

Utilizza un substrato di grafite protetto da un rivestimento SiC depositato. Tali progetti possono offrire vantaggi in specifici ambienti di trattamento termico, ma è necessario valutare l'integrità del rivestimento, i bordi esposti e la potenziale contaminazione.

4. Prospettive future

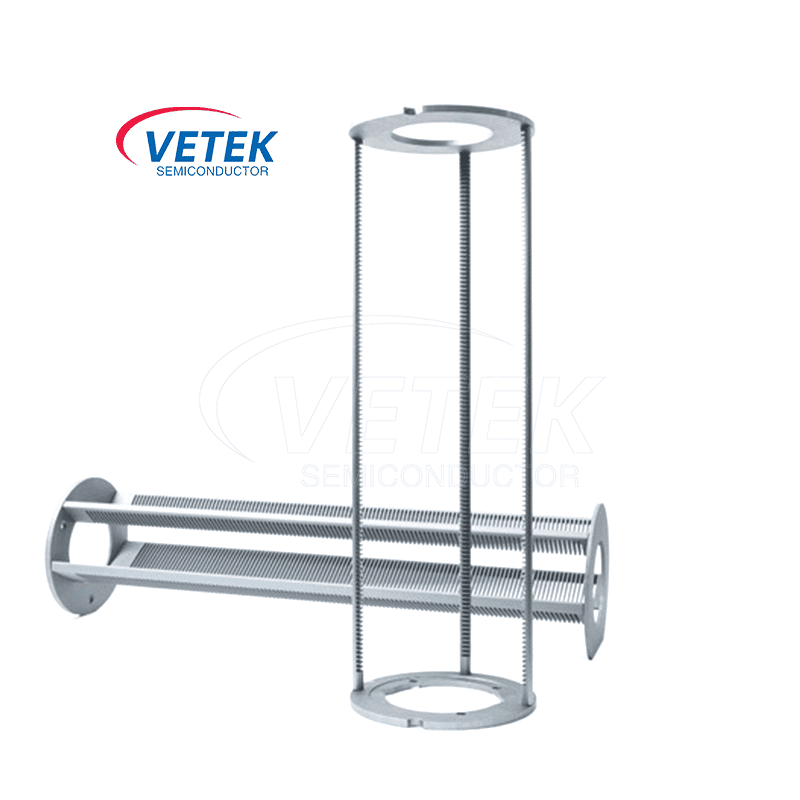

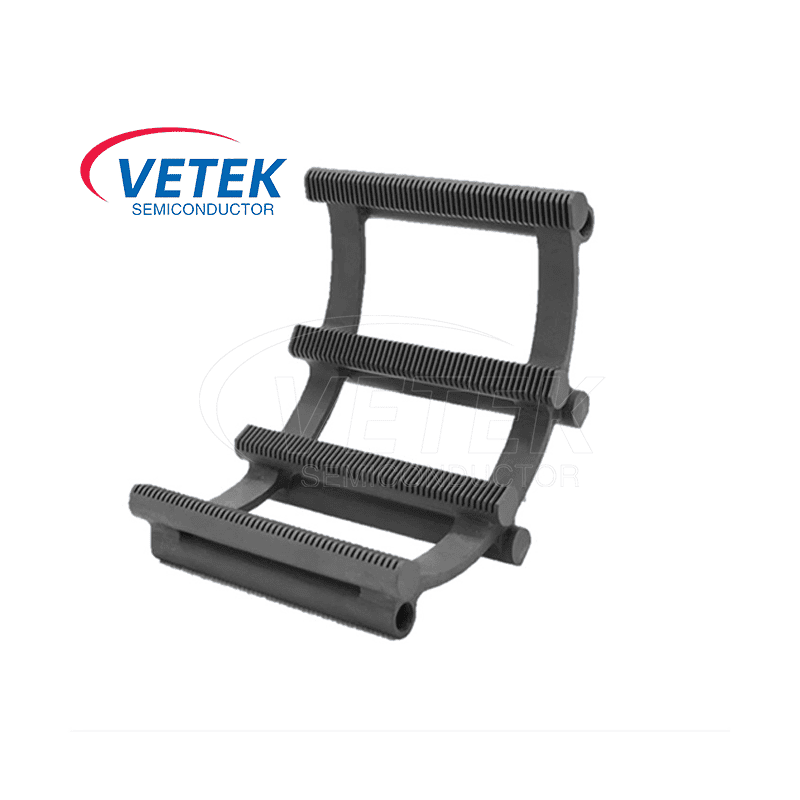

Nelle applicazioni industriali, i wafer ceramici in carburo di silicio stanno gradualmente diventando la scelta preferita dai produttori di apparecchiature di fascia alta nei processi di trattamento termico, dai tradizionali dispositivi in ​​silicio ai materiali semiconduttori di terza generazione. Non solo sono adatti per varie apparecchiature di trattamento termico, come forni a tubi verticali e forni di ossidazione orizzontale, ma le loro prestazioni stabili in ambienti ad alta temperatura e altamente corrosivi forniscono anche maggiori garanzie per la coerenza del processo e la capacità delle apparecchiature.

La graduale diffusione dei wafer ceramici in carburo di silicio segna l'accelerazione della penetrazione dei materiali ceramici avanzati nei componenti di supporto principali delle apparecchiature a semiconduttore. Rispetto ai tradizionali materiali al quarzo, i loro vantaggi in termini di stabilità alle alte temperature, rigidità strutturale e resistenza alla fatica termica forniscono una base materiale affidabile per la continua evoluzione di temperature più elevate e finestre di processo più rigorose. Attualmente, i wafer ceramici in carburo di silicio da 6 e 8 pollici sono ampiamente utilizzati nei processi di trattamento termico di produzione di massa dei dispositivi di potenza nell'industria dei semiconduttori.

La specifica da 12 pollici viene gradualmente introdotta nei processi di fascia alta e nelle linee di produzione avanzate, diventando una direzione importante per la prossima fase di collaborazione tra attrezzature e materiali. Allo stesso tempo, le navicelle wafer da 2-4 pollici continuano a svolgere un ruolo nelle piattaforme di ricerca e in scenari di processo specifici, come l'elaborazione del substrato LED e la verifica del processo. Le imbarcazioni per wafer ceramici in carburo di silicio dimostreranno maggiori vantaggi in termini di stabilità, controllo delle dimensioni e capacità dei wafer, guidando la continua evoluzione della relativa tecnologia dei materiali ceramici.

Domande frequenti

1. Qual è la funzione principale di una wafer boat?

Una navicella per wafer mantiene i wafer semiconduttori in posizioni accuratamente distanziate durante la lavorazione in forno. Le sue funzioni principali sono il supporto meccanico, l'allineamento dei wafer e la compatibilità con l'ambiente del processo termico e chimico.

2. Qual è la differenza tra una barca per wafer SiC e una barca per wafer al quarzo?

Le imbarcazioni per wafer ceramici SiC generalmente forniscono una maggiore conduttività termica e una maggiore capacità meccanica alle alte temperature per i gradi adatti. Le navicelle per wafer di quarzo hanno un'espansione termica molto inferiore e sono ampiamente utilizzate nei processi consolidati di forni per semiconduttori puliti. Il materiale preferito dipende dalle condizioni operative.

3. A quale temperatura può resistere una barca con wafer ceramico SiC?

Non esiste un limite di temperatura unico per tutte le imbarcazioni con wafer ceramico SiC. La temperatura operativa massima dipende dal tipo di SiC, dall'atmosfera del forno, dal carico meccanico, dalla durata dell'esposizione e dal ciclo termico. Il componente finito deve essere qualificato per le condizioni di processo previste.

4. Le navicelle per wafer SiC sono adatte alla diffusione e all'ossidazione?

Sì, i contenitori per wafer ceramici SiC opportunamente selezionati e qualificati possono essere utilizzati in applicazioni di diffusione e ossidazione. È necessario verificare la chimica dei materiali, la pulizia delle superfici, la progettazione meccanica e la compatibilità con i gas di processo.

5. È possibile personalizzare le barche con wafer ceramico SiC?

Le navicelle per wafer possono essere progettate per diverse configurazioni di forni, dimensioni di wafer, numero di slot, passi e geometrie di supporto, soggette alla fattibilità della produzione e alla convalida del progetto.

6. Qual è la differenza tra le imbarcazioni con wafer in grafite SiC solido e quelle in grafite rivestita in SiC?

Le navicelle in wafer ceramico SiC solido utilizzano un corpo in ceramica, mentre i supporti in grafite rivestiti in SiC utilizzano un substrato di grafite con uno strato protettivo in SiC. La loro risposta termica, i meccanismi di guasto, i rischi di contaminazione e i limiti di servizio sono diversi.

7. Cosa causa la generazione di particelle nelle navicelle wafer?

Le cause potenziali includono abrasione meccanica, geometria di contatto del wafer inadatta, accumulo di film depositato, danni termici, difetti superficiali e contaminazione durante la manipolazione o la pulizia. L'analisi della causa principale dovrebbe prendere in considerazione il materiale di supporto e l'effettivo processo del forno.
