Rivestimento in carburo di silicio

La camera del reattore epitassiale rivestito in SiC di Veteksemicon è un componente principale progettato per processi di crescita epitassiale impegnativi di semiconduttori. Utilizzando la deposizione chimica in fase vapore (CVD) avanzata, questo prodotto forma un rivestimento SiC denso e di elevata purezza su un substrato di grafite ad alta resistenza, garantendo stabilità alle alte temperature e resistenza alla corrosione superiori. Resiste efficacemente agli effetti corrosivi dei gas reagenti in ambienti di processo ad alta temperatura, sopprime in modo significativo la contaminazione da particolato, garantisce una qualità costante del materiale epitassiale e una resa elevata e prolunga sostanzialmente il ciclo di manutenzione e la durata della camera di reazione. Si tratta di una scelta fondamentale per migliorare l'efficienza produttiva e l'affidabilità dei semiconduttori ad ampio gap di banda come SiC e GaN.

Nel processo principale della crescita epitassiale del carburo di silicio, Veteksemicon comprende che le prestazioni del suscettore determinano direttamente la qualità e l'efficienza produttiva dello strato epitassiale. I nostri suscettori EPI ad elevata purezza, progettati specificamente per il campo SiC, utilizzano uno speciale substrato di grafite e un denso rivestimento SiC CVD. Grazie alla loro stabilità termica superiore, all'eccellente resistenza alla corrosione e al tasso di generazione di particelle estremamente basso, garantiscono spessore e uniformità di drogaggio senza precedenti per i clienti anche in ambienti di processo difficili ad alta temperatura. Scegliere Veteksemicon significa scegliere il fondamento di affidabilità e prestazioni per i vostri processi di produzione avanzati di semiconduttori.

Il suscettore in grafite rivestito in SiC di Veteksemicon per ASM è un componente portante principale nei processi epitassiali dei semiconduttori. Questo prodotto utilizza la nostra tecnologia brevettata di rivestimento in carburo di silicio pirolitico e processi di lavorazione di precisione per garantire prestazioni superiori e una durata ultra lunga in ambienti di processo corrosivi e ad alta temperatura. Comprendiamo profondamente i severi requisiti dei processi epitassiali in termini di purezza del substrato, stabilità termica e consistenza e ci impegniamo a fornire ai clienti soluzioni stabili e affidabili che migliorano le prestazioni complessive delle apparecchiature.

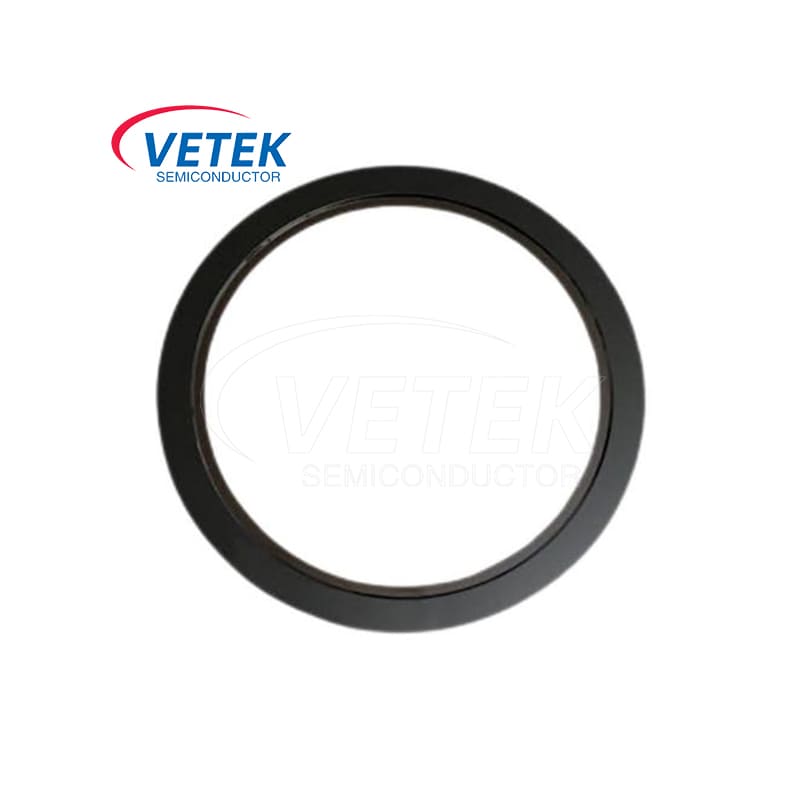

L'anello di messa a fuoco Veteksemicon è progettato specificamente per apparecchiature di incisione di semiconduttori esigenti, in particolare applicazioni di incisione SiC. Montato attorno al mandrino elettrostatico (ESC), in prossimità del wafer, la sua funzione primaria è quella di ottimizzare la distribuzione del campo elettromagnetico all'interno della camera di reazione, garantendo un'azione del plasma uniforme e mirata su tutta la superficie del wafer. Un anello di messa a fuoco ad alte prestazioni migliora significativamente l'uniformità della velocità di incisione e riduce gli effetti dei bordi, aumentando direttamente la resa del prodotto e l'efficienza produttiva.

La piastra portante in carburo di silicio Veteksemicon per incisione a LED, progettata specificamente per la produzione di chip LED, è un materiale di consumo principale nel processo di incisione. Realizzato in carburo di silicio di elevata purezza sinterizzato con precisione, offre eccezionale resistenza chimica e stabilità dimensionale alle alte temperature, resistendo efficacemente alla corrosione di acidi forti, basi e plasma. Le sue proprietà di bassa contaminazione garantiscono rendimenti elevati per i wafer epitassiali LED, mentre la sua durata, di gran lunga superiore a quella dei materiali tradizionali, aiuta i clienti a ridurre i costi operativi complessivi, rendendolo una scelta affidabile per migliorare l'efficienza e la coerenza del processo di incisione.

L'anello di focalizzazione in SiC solido Veteksemi migliora significativamente l'uniformità dell'incisione e la stabilità del processo controllando con precisione il campo elettrico e il flusso d'aria sul bordo del wafer. È ampiamente utilizzato nei processi di incisione di precisione per silicio, dielettrici e materiali semiconduttori composti ed è un componente chiave per garantire la resa della produzione di massa e il funzionamento affidabile delle apparecchiature a lungo termine.
