La tecnologia del carburo di silicio (SiC) continua a spostarsi verso wafer più grandi e una produzione più elevata. Ciò significa che i sistemi epitassia avanzati come la piattaforma Aixtron G10 stanno diventando sempre più importanti nella produzione di semiconduttori di terza generazione.
Rispetto ai reattori più vecchi, i sistemi Aixtron G10 necessitano di un controllo più rigoroso sui campi termici, sulla stabilità del flusso di gas, sulla contaminazione delle particelle e sulla durata delle parti. Ogni componente interno del reattore ha un impatto diretto sulla qualità della crescita epitassiale, sull'uniformità del wafer e sulla stabilità della produzione.
Questo articolo illustra i principali componenti Aixtron G10 utilizzati nei sistemi epitassia SiC. Spiegheremo cosa fanno, quali materiali richiedono e perché sono importanti nella lavorazione dei semiconduttori ad alta temperatura.
Cosa sono i componenti dell'Aixtron G10?
I componenti Aixtron G10 sono le parti interne chiave del reattore che si trovano all'interno della camera epitassia SiC. Insieme, aiutano a mantenere stabili le condizioni termiche, a ottimizzare la distribuzione del gas, a supportare la rotazione dei wafer e a ridurre la contaminazione durante la crescita epitassiale ad alta temperatura.

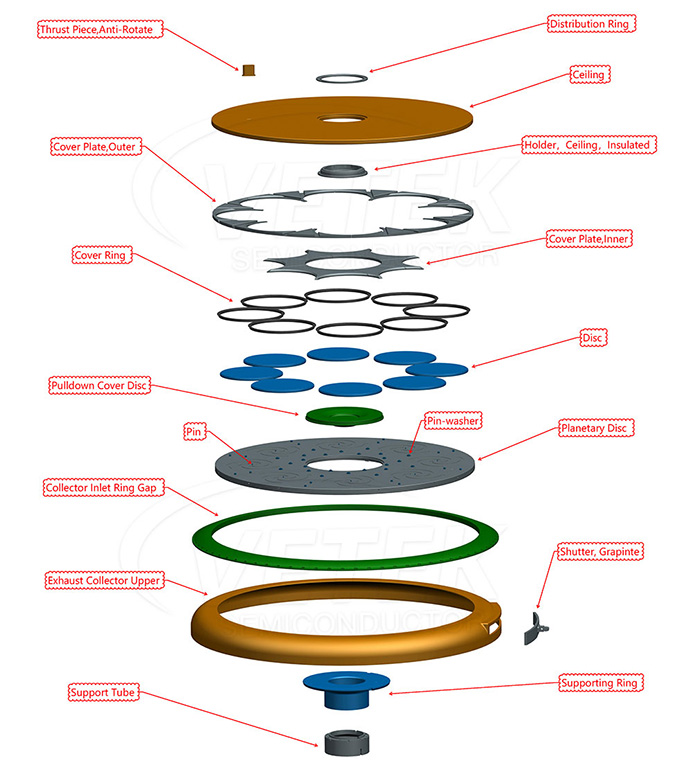

Le parti tipiche che troverai in un reattore Aixtron G10 includono:

La maggior parte di queste parti funziona continuamente a temperature superiori a 1500°C ed è esposta a gas di processo corrosivi come silano e idrocarburi. Quindi le prestazioni dei materiali sono assolutamente fondamentali.
Aree funzionali chiave all'interno del reattore Aixtron G10

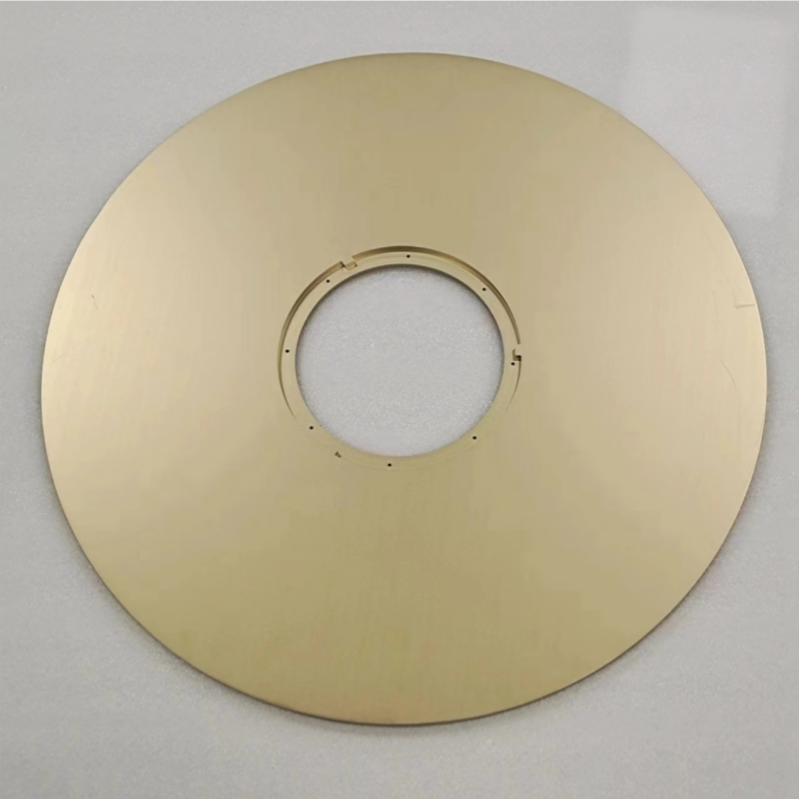

1. Componenti del soffitto
Il soffitto è una parte importante del campo termico del reattore. Aiuta a mantenere stabile la temperatura della camera, guida il flusso di gas e protegge le strutture superiori del reattore dal calore diretto.
I buoni componenti del soffitto devono avere:
La grafite rivestita CVD SiC è una scelta comune in questo caso perché offre la conduttività termica della grafite oltre alla resistenza chimica del carburo di silicio.
2. Anello di distribuzione
L'anello di distribuzione controlla e dirige il flusso di gas all'interno della camera. Ottenere una distribuzione uniforme del gas è essenziale per ottenere uno spessore uniforme dello strato epitassiale su tutti i wafer.
Se il flusso di gas non è ben controllato, puoi incorrere in:
Ecco perché per questo pezzo sono così importanti un’elevata precisione di lavorazione e un rivestimento uniforme.

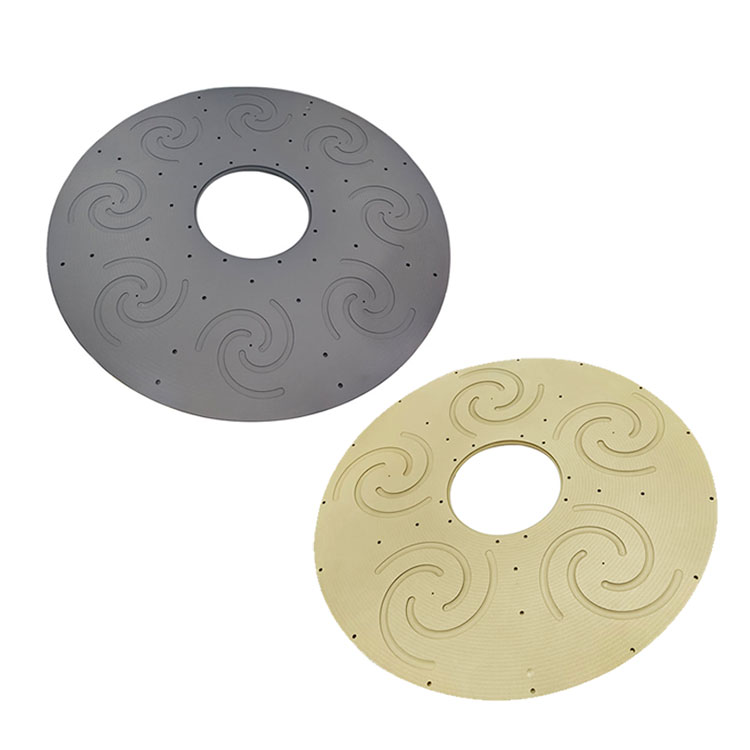

3. Sistema di dischi planetari
Il disco planetario è ciò che fa ruotare i wafer durante la crescita epitassiale. La rotazione regolare migliora l'uniformità della temperatura e garantisce che tutti i wafer ricevano un'esposizione ai gas simile.
Per la produzione di wafer SiC di grandi dimensioni, il sistema planetario deve mantenere:
Il disco stesso è solitamente realizzato in grafite di elevata purezza con un rivestimento SiC CVD avanzato.

4. Anelli di copertura e piastre di copertura
Gli anelli di copertura e le piastre di copertura proteggono alcune aree del reattore e aiutano a stabilizzare il campo termico.
Queste parti aiutano a:
Poiché subiscono numerosi cicli termici, è fondamentale una forte adesione del rivestimento.
5. Sistema di raccolta dei gas di scarico
Il collettore di scarico gestisce il flusso dei gas di scarico e aiuta a mantenere costante la pressione della camera.
Un flusso di scarico stabile porta a:
Nei sistemi avanzati di epitassia SiC, anche le parti relative agli scarichi devono resistere a sostanze chimiche aggressive e stress termico.
Perché la selezione dei materiali è importante nell'epitassia SiC?
L’epitassia del SiC è un ambiente difficile. I materiali convenzionali spesso incontrano problemi come:
Per aggirare questi problemi, i reattori semiconduttori avanzati si stanno rivolgendo alla grafite rivestita SiC CVD. Il rivestimento CVD SiC offre:
Al momento, questo è uno dei materiali più utilizzati per le parti di reattori epitassiaci SiC di fascia alta.
Rivestimento TaC (carburo di tantalio). sta emergendo come il prossimo passo per le applicazioni a temperatura ultraelevata. Rispetto ai rivestimenti SiC convenzionali, i rivestimenti TaC offrono:
I rivestimenti TaC sembrano particolarmente promettenti per le future piattaforme che utilizzano wafer più grandi e temperature più elevate.

Sfide di produzione per i componenti Aixtron G10
Per realizzare componenti Aixtron G10 di alta qualità sono necessarie capacità di produzione avanzate, tra cui:
Anche una piccola deviazione nelle dimensioni o nell'uniformità del rivestimento può influenzare la stabilità del reattore e le prestazioni epitassiali.
Capacità di VeTek Semiconductor per i componenti Aixtron G10
VeTek Semiconductor è specializzata in tecnologie di rivestimento e grafite di grado semiconduttore per applicazioni epitassia avanzate.
Offriamo componenti personalizzati compatibili con:
La nostra gamma di prodotti comprende:
Questi prodotti sono ampiamente utilizzati nell'epitassia SiC, nell'epitassia LED e nei sistemi avanzati di campo termico a semiconduttore.

Conclusione
Poiché la produzione di semiconduttori SiC si spinge verso wafer più grandi e una maggiore efficienza produttiva, i componenti Aixtron G10 stanno diventando sempre più importanti per la stabilità del reattore e la qualità epitassiale.
Dalle strutture del soffitto e dai dischi planetari ai sistemi di distribuzione e scarico del gas, ogni componente influisce direttamente sulla gestione termica, sul controllo della contaminazione e sulla consistenza dei wafer.
Combinando materiali di grafite di elevata purezza, tecnologia avanzata di rivestimento SiC CVD e rivestimenti TaC di prossima generazione, le parti dei reattori moderni stanno contribuendo a rendere la produzione epitassia SiC più stabile ed efficiente per la futura industria dei semiconduttori.
