Come il rivestimento TaC migliora la crescita dei cristalli SiC nelle applicazioni PVT

Come il rivestimento TaC migliora la crescita dei cristalli SiC nelle applicazioni PVT

Il carburo di silicio (SiC) è ora alla base di gran parte dei progressi osservati nei propulsori dei veicoli elettrici, nei convertitori di energia rinnovabile e nei moduli di potenza ad alta frequenza. L'economia di produzione e le prestazioni dei dispositivi dipendono entrambe dall'ampliamento delle dimensioni dei cristalli SiC, dall'aumento delle rese dei lotti e dall'eliminazione delle popolazioni di difetti. Per raggiungere questi obiettivi è necessario qualcosa di più che semplici ricette di processo perfezionate. L'integrità e la longevità dei materiali del campo termico diventano altrettanto decisive, soprattutto date le condizioni aggressive all'interno dei forni a trasporto fisico del vapore (PVT).

Tra le opzioni di ingegneria superficiale per le parti in grafite, la deposizione chimica in fase vapore (CVD) del carburo di tantalio (TaC) ha guadagnato una popolarità misurabile. Questo rivestimento non si limita a schermare il substrato; modifica attivamente la chimica della superficie e la risposta termica dei componenti sottoposti al servizio più duro.

Cosa fa il rivestimento TaC all'interno di un forno PVT？

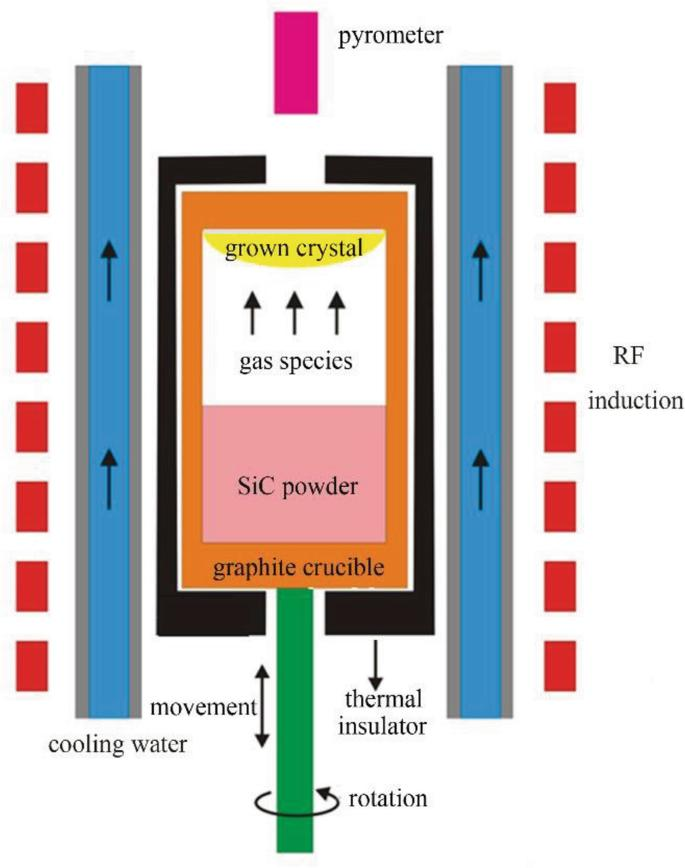

La crescita del PVT procede sublimando la materia prima SiC sopra i 2.000°C. Le specie di vapore risultanti viaggiano verso un cristallo seme più freddo, dove la condensazione e la ricristallizzazione costruiscono gradualmente la boule. Una singola corsa può durare centinaia di ore. Durante questo intervallo, ogni superficie di grafite (pareti del crogiolo, supporto del seme, anelli di guida) è esposta a costante vapore ricco di silicio, gradienti termici estremi e stress meccanico derivante da disallineamenti di dilatazione termica.

Senza strati protettivi, la grafite subisce due percorsi di degradazione paralleli. Uno è fisico: l’erosione superficiale rilascia sottili particelle di carbonio nel flusso di vapore. L'altro è chimico: il vapore di silicio reagisce con la grafite per formare SiC volatile o altre specie intermedie, assottigliando progressivamente la parete del componente. Entrambi i percorsi introducono cluster di carbonio o tracciano impurità metalliche nel cristallo in crescita ed entrambi riducono la vita utile dei costosi mobili della fornace.

Il rivestimento CVD TaC interrompe questi meccanismi. Lo strato di rivestimento è controllato stechiometricamente, privo di fori stenopeici e aderente al substrato di grafite. Presenta una faccia chimicamente inerte al vapore ad alta temperatura, quindi la grafite sottostante non entra mai in contatto diretto con l'ambiente reattivo. Questa separazione altera sostanzialmente la traiettoria della contaminazione.

Miglioramenti osservati nella qualità dei cristalli

I coltivatori di cristalli spesso riferiscono che i componenti rivestiti con TaC sono correlati a conteggi inferiori di inclusioni di carbonio e terminazioni di microtubi. La spiegazione risiede nella capacità del rivestimento di mantenere una condizione superficiale costante durante più passaggi. La grafite non rivestita cambia nel tempo: la sua porosità aumenta, la sua emissività cambia e la sua distribuzione locale della temperatura varia. Queste alterazioni graduali disturbano la simmetria del campo termico essenziale per una crescita radiale uniforme.

Un campo termico stabile, al contrario, preserva i gradienti di temperatura assiale e radiale necessari per una crescita controllata del flusso a gradini sulla superficie del seme. Grazie al rivestimento TaC, l'interno del crogiolo conserva la geometria e l'emissività termica originali per più cicli di crescita. Il risultato è una distribuzione più ristretta dei parametri di qualità dei cristalli da un'analisi all'altra, che aumenta direttamente la frazione di wafer utilizzabili per boule.

Durata estesa dei componenti e costi operativi

La motivazione economica per il rivestimento TaC spesso si basa sull’estensione della durata. Potrebbe essere necessario sostituire i componenti di grafite in forma non rivestita dopo 10-20 cicli di crescita, a seconda del profilo di temperatura specifico e della durata del ciclo. Gli equivalenti rivestiti con TaC, nelle operazioni documentate dei forni, raggiungono normalmente 2-3 volte quella durata di servizio prima di mostrare una perdita di peso misurabile o un irruvidimento della superficie.

Questa durabilità deriva dall'elevato punto di fusione del rivestimento (superiore a 3.800°C) e dal suo basso coefficiente di diffusione sia per il carbonio che per il silicio. Anche a 2.200°C, l’interdiffusione attraverso l’interfaccia rivestimento-substrato rimane trascurabile. Il rivestimento non si rovescia, non si sfalda o non si delamina durante i cicli termici, a condizione che i parametri di deposizione CVD siano adeguatamente ottimizzati. Intervalli più lunghi tra le sostituzioni dei componenti si traducono in meno cicli di raffreddamento-riscaldamento del forno, meno manodopera per lo smontaggio e il riassemblaggio e un minore consumo di grafite ad elevata purezza.

Specifiche di purezza importanti per i semiconduttori

Per il SiC di grado dispositivo, le impurità metalliche a livelli di parti per milione possono ridurre la durata del vettore e la tensione di rottura. Il rivestimento stesso deve quindi essere compatibile con i semiconduttori. Il TaC CVD elaborato da precursori ad elevata purezza raggiunge una purezza documentata del 99,999841%. Questa cifra non è casuale: riflette il controllo intenzionale sulla purificazione del gas precursore, sulla pulizia del reattore e sulla gestione post-deposizione. A questo livello di purezza, qualsiasi specie metallica che potrebbe diffondersi dal rivestimento nella fase vapore rimane al di sotto dei limiti di rilevamento analitico per le durate di crescita tipiche.

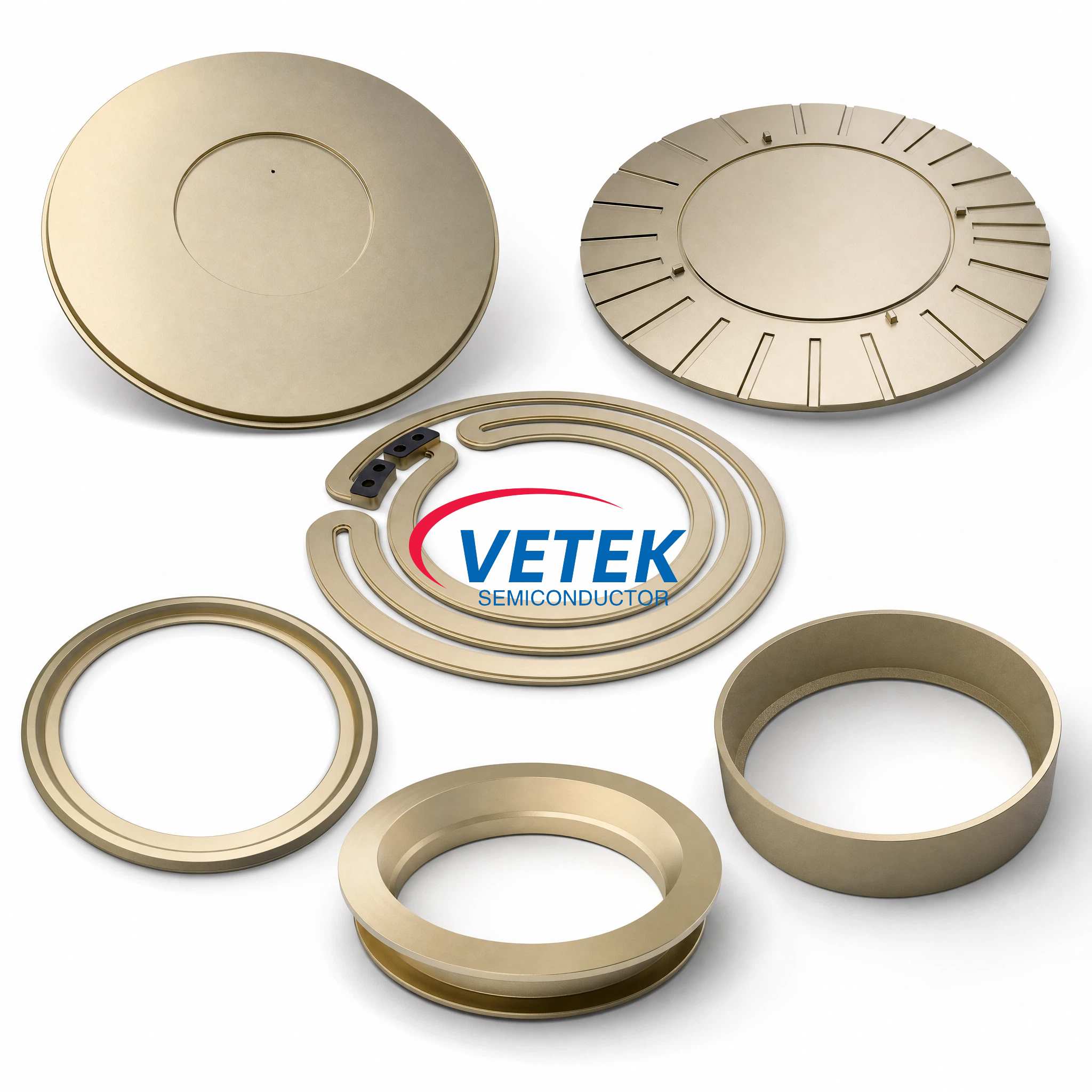

Parti in grafite comunemente rivestite

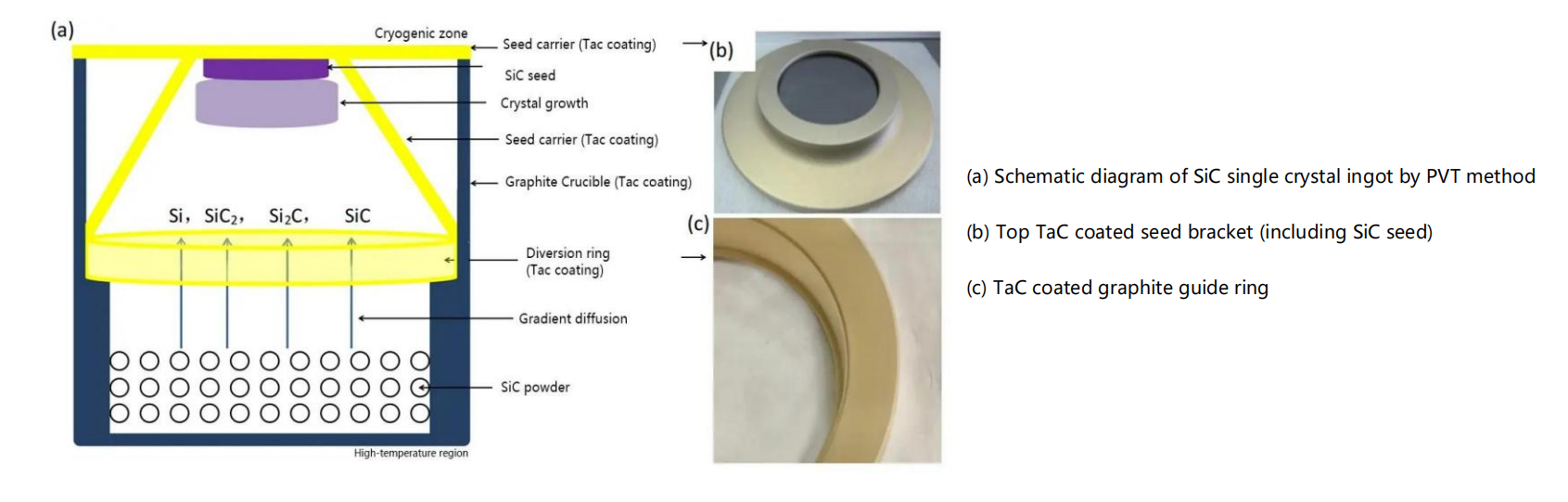

I campi termici PVT includono tipicamente da cinque a otto distinti componenti di grafite che possono trarre vantaggio dall'applicazione TaC:

Crogioli, che contengono la polvere di origine SiC e sopportano le temperature più elevate.

Supporti del seme, che montano il cristallo del seme e richiedono un contatto termico preciso.

Anelli guida, che modellano il percorso del flusso di vapore verso il seme.

Anelli e distanziatori del crogiolo, che definiscono lo spazio tra fonte e seme.

Schermi isolanti aggiuntivi o montanti di supporto in alcuni modelli di forni.

Il rivestimento di tutte o della maggior parte di queste parti crea una condizione superficiale uniforme in tutta la zona calda, anziché avere superfici miste rivestite e non rivestite che potrebbero introdurre asimmetrie termiche o chimiche localizzate.

Perché CVD piuttosto che altri metodi di deposizione？

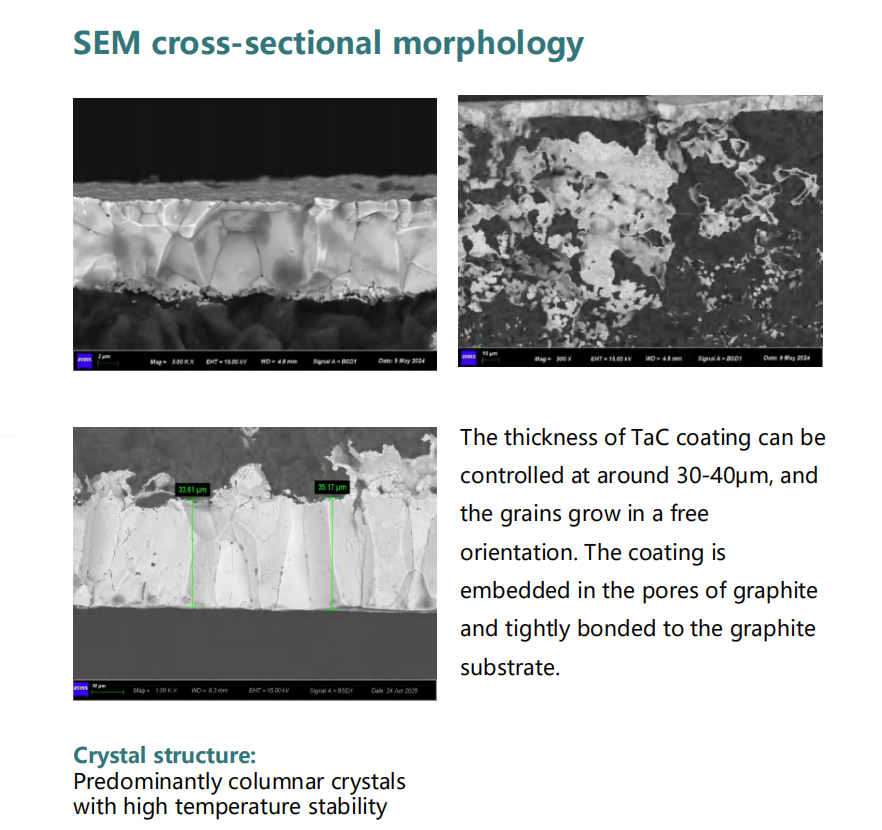

Non tutti i rivestimenti TaC hanno prestazioni identiche. I percorsi di cementazione con plasma spray o pack producono strati più spessi ma con maggiore porosità, minore adesione e maggiore rischio di spallazione sotto shock termico. CVD si distingue perché fa crescere il rivestimento atomo per atomo a partire da precursori in fase vapore. Ciò produce microstrutture completamente dense con dimensioni dei grani dell'ordine di pochi micrometri e uniformità di spessore entro ± 5 μm su componenti di ampia area.

Lo spessore CVD TaC standard è specificato a 30 ± 5 μm per la maggior parte dei crogioli e supporti PVT. Per forni che eseguono cicli estesi o temperature di picco più elevate, è possibile applicare spessori personalizzati fino a 40 μm. I rivestimenti più spessi aumentano la lunghezza della barriera di diffusione ma richiedono un attento adattamento al coefficiente di espansione termica del substrato di grafite per evitare stress interfacciali, un fattore ben caratterizzato nella progettazione del processo CVD.

Considerazioni pratiche per l'adozione

Gli impianti che stanno passando dai componenti non rivestiti a quelli rivestiti con TaC dovrebbero anticipare gli aggiustamenti nel controllo della temperatura. Il rivestimento altera l'emissività superficiale, che può spostare le letture del pirometro o la calibrazione potenza-temperatura di 20–50°C. Questo spostamento è prevedibile e ripetibile, quindi è sufficiente un breve ciclo di calibrazione per ristabilire i valori di regolazione termici corretti. Dopo tale compensazione iniziale, il sistema rivestito si comporta in modo più coerente durante le sessioni rispetto alla sua controparte non rivestita, riducendo la necessità di messa a punto per sessione.

Conclusione

La produzione di SiC basata su PVT pone requisiti straordinari ai componenti del campo termico in grafite. Il rivestimento CVD TaC risponde a queste esigenze attraverso quattro effetti interconnessi: sopprime il rilascio di particelle di carbonio, blocca l'attacco del silicio sul substrato, preserva la simmetria del campo termico su sequenze di esecuzione estese e prolunga gli intervalli di sostituzione dei componenti. Questi risultati migliorano collettivamente la purezza dei cristalli, aumentano la resa utilizzabile per boule e riducono il contributo ai costi per wafer delle parti consumabili. Poiché le dimensioni dei wafer SiC si avvicinano a 200 mm e i requisiti di densità dei difetti si restringono ulteriormente, è probabile che l’adozione di rivestimenti ingegnerizzati come TaC si espanda da un’opzione a una specifica di base nelle linee di produzione avanzate.
