Perché il rivestimento TaC sta diventando la scelta preferita per i componenti in grafite dei semiconduttori

Mentre l’industria dei semiconduttori si spinge verso diametri di wafer più grandi, temperature operative più elevate e budget per la contaminazione sempre più ridotti, le esigenze imposte ai componenti in grafite sono cresciute considerevolmente. Non si prevede più che crogioli, suscettori, riscaldatori, anelli guida e supporti dei semi resistano solo al calore: devono anche mantenere la loro forma, sopprimere il rilascio di impurità e sopravvivere a cicli prolungati in atmosfere aggressivamente reattive.

Per affrontare queste sfide, i rivestimenti in carburo di tantalio (TaC) mediante deposizione chimica in fase vapore (CVD) si sono rivelati una soluzione altamente promettente per la protezione delle parti in grafite nelle linee di produzione avanzate di semiconduttori. Questo articolo esamina il motivo per cui i rivestimenti TaC stanno attirando un crescente interesse e il modo in cui contribuiscono a processi più stabili, a una maggiore durata delle parti e a una migliore efficienza produttiva complessiva.

Perché i componenti in grafite necessitano di strati protettivi

La grafite è da tempo un materiale di riferimento per l'hardware dei semiconduttori ad alta temperatura, grazie alla sua buona conduttività termica, bassa densità e facilità di lavorazione. Ma la grafite nuda presenta punti deboli ben noti se esposta alle dure condizioni all’interno delle camere di processo:

• Degrado della superficie a temperature estreme
• Attacco chimico da idrogeno, ammoniaca e altri gas reattivi
• Perdita di particelle di carbonio
• Migrazione delle impurità nei cristalli in crescita o nei film epitassiali
• Deriva dimensionale graduale dopo molti cicli termici

Questi problemi diventano particolarmente critici in processi come:

• Crescita di massa SiC tramite PVT
• Epitassia del SiC
• GaN MOCVD
• Crescita dei cristalli AlN
• Configurazioni di campi termici ad alta temperatura

Con il restringimento delle geometrie dei dispositivi e l'irrigidimento dei requisiti prestazionali, anche una minima contaminazione o una leggera usura sulle parti in grafite possono influenzare direttamente la resa dei wafer e l'affidabilità del dispositivo finale.

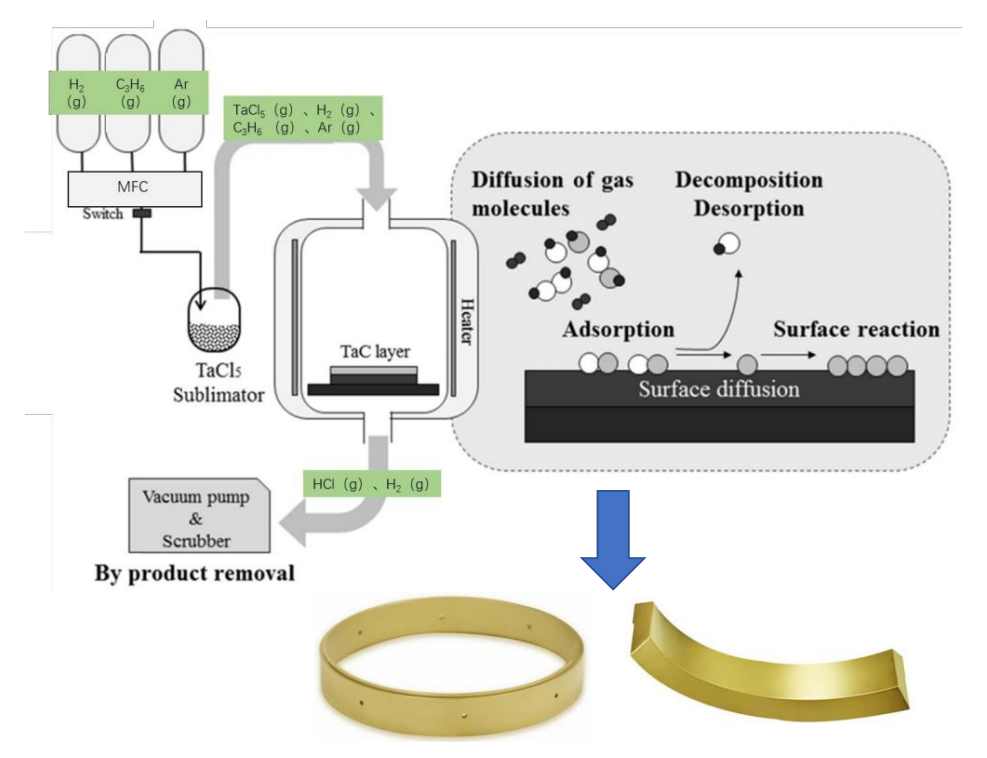

Cos'è esattamente il rivestimento TaC?

Il carburo di tantalio (TaC) è una ceramica ultrarefrattaria con un punto di fusione di circa 3.880°C, uno dei più alti conosciuti. Abbina una notevole stabilità termica a un'eccezionale inerzia chimica, rendendolo un candidato naturale per la schermatura delle superfici di grafite esposte ad ambienti semiconduttori aggressivi.

Invece di sostituire interamente la grafite, il TaC viene applicato come uno strato denso e sottile tramite CVD. Questo ti dà il meglio di entrambi i mondi:

• La grafite fornisce conduttività termica, massa ridotta e supporto meccanico.
• Lo strato TaC agisce come una robusta barriera contro l’erosione chimica e il degassamento delle impurità.

Il risultato netto è un componente che può resistere in condizioni che degraderebbero rapidamente la semplice grafite.

Principali vantaggi del rivestimento CVD TaC

(1) Eccezionale robustezza alle alte temperature

Molti processi di semiconduttori funzionano tra 1.500°C e ben al di sopra di 2.500°C, temperature che spingono la maggior parte dei materiali al limite. Il TaC mantiene la sua integrità strutturale in questo intervallo e isola efficacemente la grafite sottostante dalla degradazione termica durante molti cicli di produzione.

(2) Resistenza chimica superiore

Una delle caratteristiche più importanti del TaC è la sua capacità di resistere alle specie di gas corrosive che corrodono altri rivestimenti. In pratica mostra una resistenza nettamente migliore rispetto agli strati protettivi convenzionali quando esposto a:

• Idrogeno (H₂)
• Ammoniaca (NH₃)
• Vapore di silicio
• Vapori metallici reattivi

Questa migliore durabilità chimica si traduce direttamente in un minor numero di sostituzioni di parti e in cicli di produzione più prevedibili.

(3) Minore rischio di contaminazione

Poiché gli obiettivi relativi alla qualità dei cristalli e alla densità dei difetti diventano sempre più rigorosi, mantenere pulito l'ambiente del processo è fondamentale. Un rivestimento TaC ben depositato forma una barriera quasi impermeabile che aiuta a ridurre:

• Rilascio di carbonio dal corpo in grafite
• Diffusione delle impurità metalliche
• Sfaldamento delle particelle
• Irruvidimento superficiale nel tempo

Condizioni più pulite supportano cristalli di qualità superiore e una migliore ripetibilità da un'analisi all'altra.

(4) Durata utile estesa

La sostituzione delle parti del campo termico è costosa, non solo in termini di materiali, ma anche di tempi di inattività e di interventi di riqualificazione. Poiché il rivestimento TaC rallenta la corrosione e l'usura della superficie in modo così efficace, molti componenti in grafite rivestiti durano significativamente più a lungo rispetto ai loro omologhi non rivestiti. Ciò significa meno interruzioni e minori costi operativi complessivi.

(5) Forte adesione al substrato

I moderni processi CVD depositano TaC atomo per atomo sulla superficie della grafite, ottenendo un eccellente legame interfacciale. A differenza dei rivestimenti meccanici o spruzzati, CVD offre:

• Una microstruttura densa e priva di pori
• Spessore uniforme anche su forme complesse
• Adesione affidabile che resiste a ripetuti cicli termici
• Buona copertura di angoli e rientranze

Questa robustezza è fondamentale per gli ambienti di produzione in cui la coerenza non è negoziabile.

Usi tipici delle parti in grafite rivestite con TaC

Man mano che la tecnologia matura, i componenti rivestiti in TaC stanno trovando la loro strada in un numero sempre maggiore di applicazioni a semiconduttori. Esempi comuni includono:

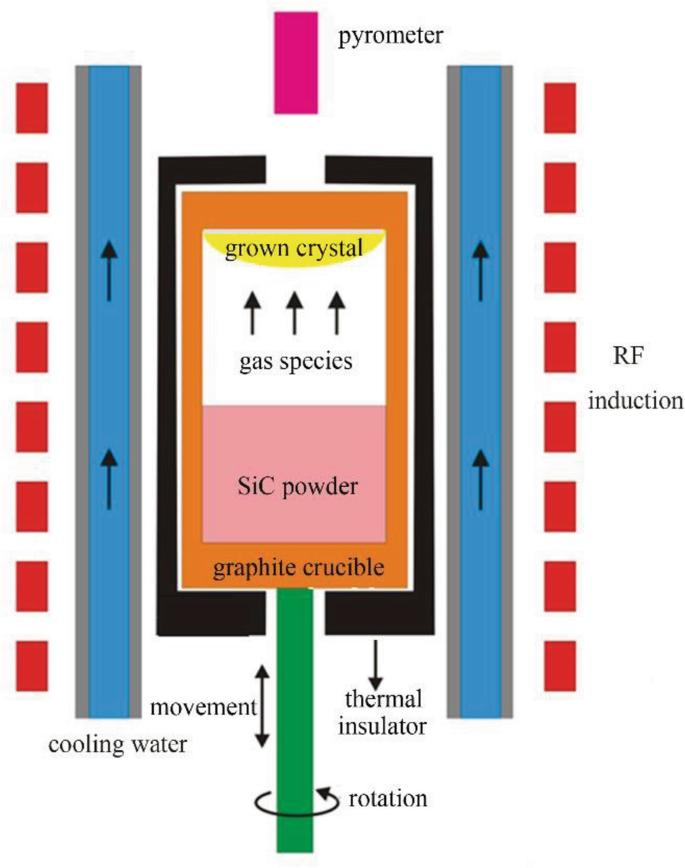

Crescita dei cristalli SiC (PVT)

Crogioli, supporti per semi, anelli guida e anelli del crogiolo rivestiti in TaC sono ora ampiamente utilizzati per ridurre le impurità all'interno della camera di crescita, prolungando al tempo stesso la vita utile dell'hardware della zona calda.

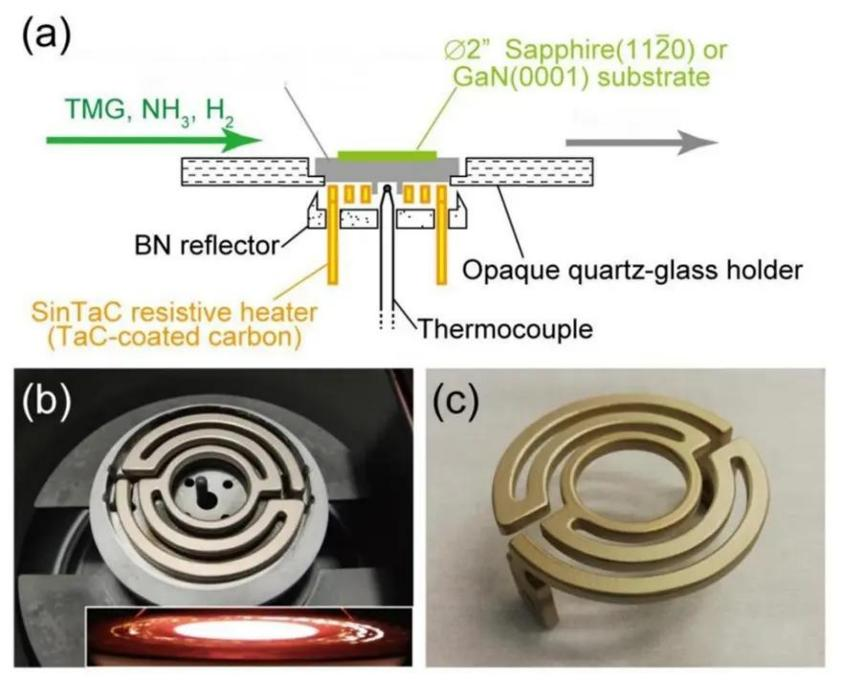

Sistemi GaN MOCVD

I riscaldatori in grafite con rivestimento TaC forniscono una resa termica stabile e resistono alla corrosione da ammoniaca e idrogeno durante l'epitassia GaN, contribuendo a mantenere profili di temperatura uniformi per lunghe campagne.

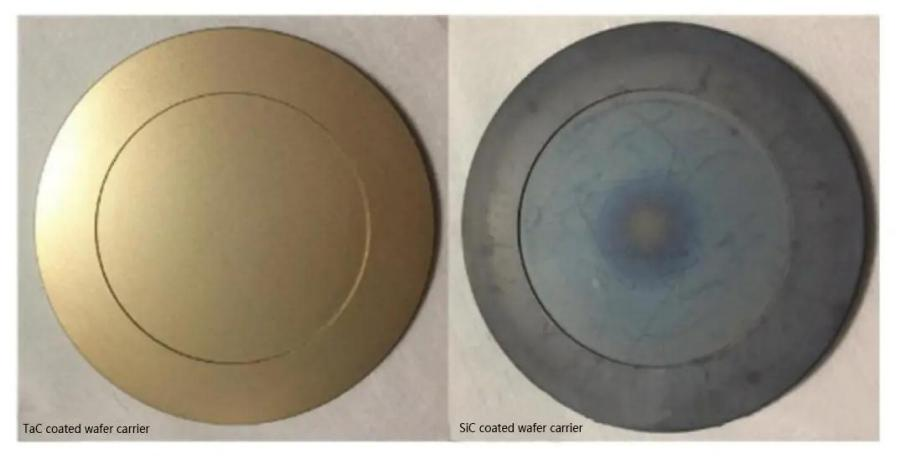

Suscettori epitassiali (vettori wafer)

I suscettori sono sottoposti a ripetuti shock termici e all'esposizione a gas corrosivi. Un rivestimento TaC offre loro maggiori possibilità di sopravvivere a molti cicli senza deterioramento della superficie.

Altre apparecchiature per semiconduttori ad alta temperatura

Ulteriori usi includono la crescita dei cristalli AlN, l'epitassia del silicio, componenti generali del campo termico e persino alcuni strumenti avanzati per la lavorazione della ceramica.

Perché il metodo CVD è importante

Non tutti i rivestimenti TaC sono uguali. Tra le varie tecniche di deposizione, la CVD è ampiamente considerata il gold standard per il lavoro di qualità dei semiconduttori perché offre:

• Densità molto elevata e bassa porosità
• Eccellente purezza (fondamentale per i processi sensibili alla contaminazione)
• Controllo dello spessore preciso e ripetibile
• Copertura uniforme su geometrie di parti complesse
• Legame tenace al substrato di grafite

Per le applicazioni in cui coerenza e affidabilità sono tutto, CVD si distingue come la scelta chiara.

Guardando al futuro: il ruolo della grafite rivestita di TaC

Con l’industria che si sposta verso:

• Wafer SiC da 8 pollici
• Dispositivi GaN ad alta potenza
• Semiconduttori composti più avanzati
• Campagne di produzione più lunghe
• Requisiti di pulizia più severi

i componenti in grafite dovranno solo affrontare uno stress maggiore. Il rivestimento TaC sta andando oltre il semplice strato protettivo: è sempre più visto come un fattore chiave per la produzione di prossima generazione. Le aziende che intendono seriamente aumentare i rendimenti, massimizzare il tempo di attività degli utensili ed estendere la vita delle parti stanno già considerando la grafite rivestita in TaC come una parte strategica della loro ottimizzazione dei processi a lungo termine.

Conclusione

La crescente adozione di rivestimenti TaC riflette una realtà semplice: l’industria dei semiconduttori ha bisogno di materiali in grado di tenere il passo con condizioni sempre più impegnative. Unendo i vantaggi termici della grafite con la resilienza chimica del carburo di tantalio, le parti rivestite CVD-TaC offrono un percorso pratico verso una riduzione della contaminazione, una maggiore durata dei componenti e cicli di produzione più stabili. Con il continuo progresso delle tecnologie di crescita dei cristalli e di epitassia, i rivestimenti TaC sono pronti a svolgere un ruolo ancora più importante in un’ampia gamma di fasi di produzione dei semiconduttori.

Domande frequenti

1. Il rivestimento TaC è migliore della semplice grafite?

Per la maggior parte dei processi di semiconduttori ad alta temperatura, sì: il rivestimento TaC offre una protezione significativamente migliore contro la corrosione, la contaminazione e l'usura meccanica, che di solito si traduce in una durata di servizio molto più lunga.

2. Quali settori utilizzano la grafite rivestita in TaC?

Principalmente produzione di semiconduttori, tra cui crescita di cristalli SiC, GaN MOCVD, epitassia del silicio e sistemi avanzati di campo termico.

3. Perché si preferisce la CVD per applicare la TaC?

CVD produce strati densi e di elevata purezza con eccellente adesione e uniformità di spessore, esattamente ciò che richiedono le impegnative applicazioni dei semiconduttori.

4. Quali tipi di parti in grafite possono essere rivestite con TaC?

I candidati tipici includono crogioli, suscettori, supporti per semi, anelli guida, riscaldatori, vassoi e altre parti in grafite esposte ad alte temperature e gas reattivi.
