L'ambiente all'interno di un forno per la crescita dei cristalli di SiC è tra i meno tolleranti nella produzione di semiconduttori: le temperature superano i 2400°C, le concentrazioni di idrogeno e ammoniaca sono elevate e i componenti di grafite sono costantemente a rischio di dispersione di particelle e rilascio di impurità. Gli ingegneri di processo cercano da tempo una soluzione materiale in grado di resistere contemporaneamente al calore estremo, agli agenti chimici aggressivi e alla contaminazione.

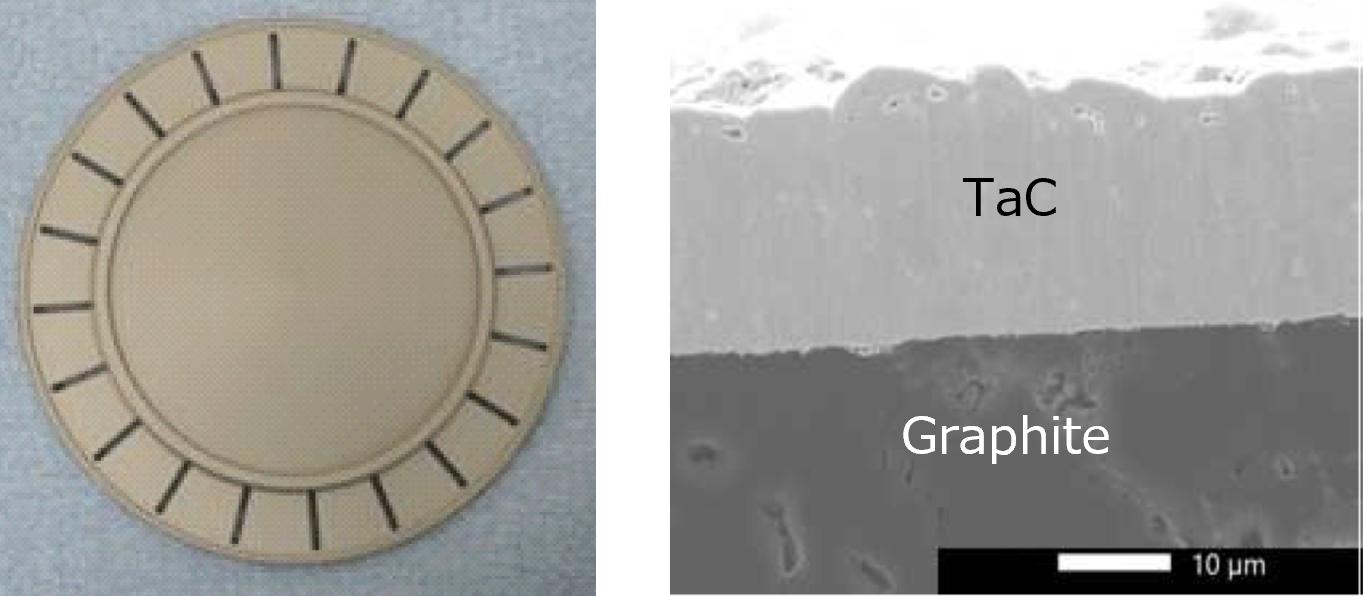

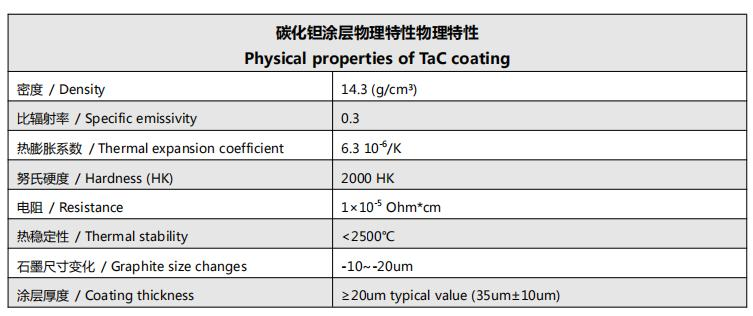

In sostanza, il rivestimento CVD TaC è uno strato protettivo di carburo di tantalio (TaC) – un composto ceramico dal caratteristico aspetto giallo dorato – depositato su substrati di grafite di elevata purezza mediante deposizione chimica da fase vapore. Il materiale stesso offre una combinazione di proprietà difficili da trovare insieme: un punto di fusione di 3880°C, una durezza compresa tra 15 e 19 GPa, una forte inerzia chimica e una resistenza alla corrosione che regge bene in ambienti di processo aggressivi.

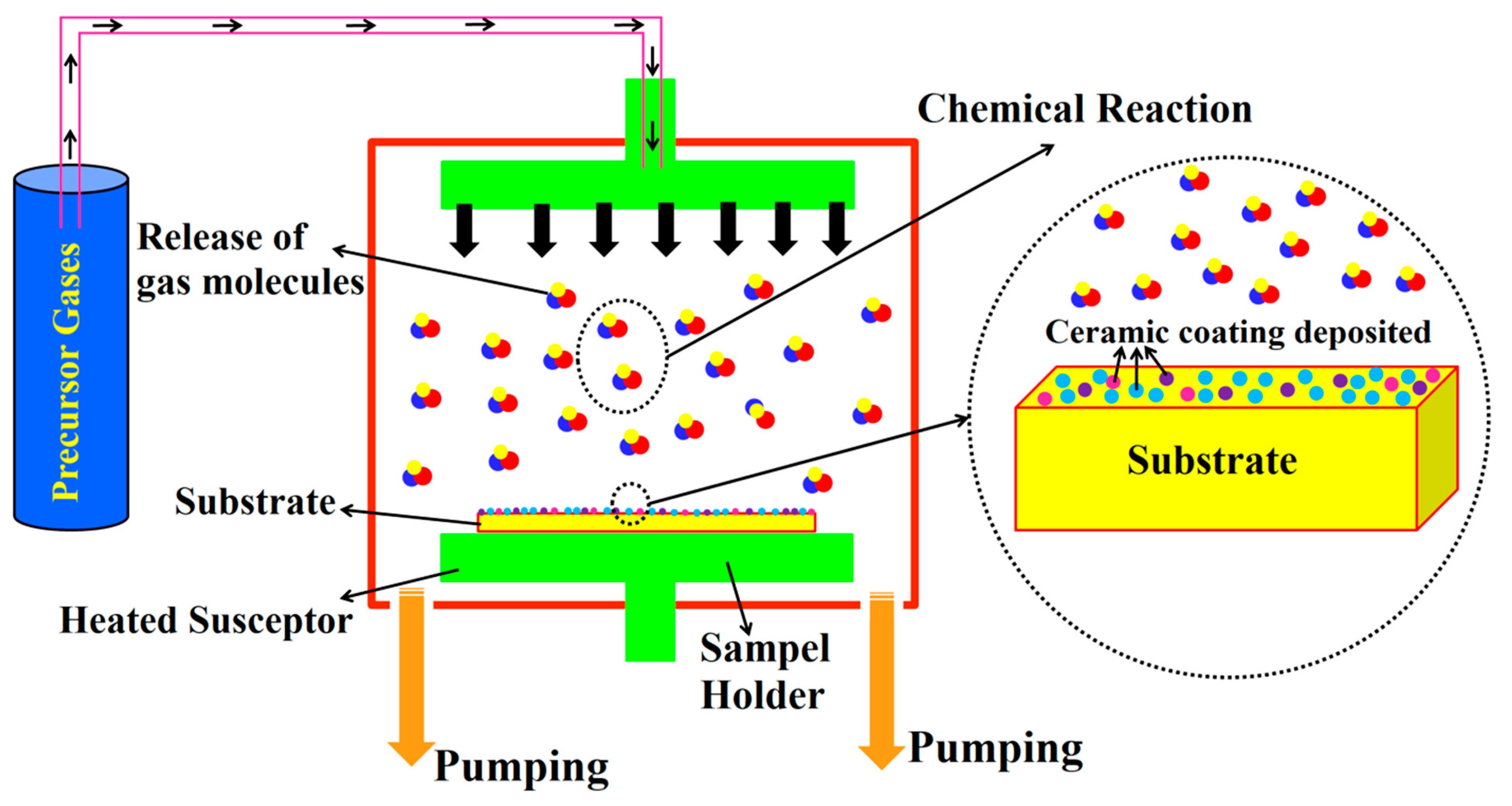

Tra i vari modi per produrre rivestimenti TaC, la CVD rimane la via più matura. La ricetta tipica, come spiegato in dettaglio, inizia con pentacloruro di tantalio (TaCl₅) e propilene (C₃H₆) come precursori di tantalio e carbonio, trasportati da argon e idrogeno in una camera riscaldata. Una volta che il TaCl₅ vaporizzato raggiunge la superficie della grafite, viene adsorbito e subisce una sequenza di reazioni di decomposizione e ricombinazione. Ciò che si forma non è solo uno strato superficiale, ma un rivestimento denso e ben aderente che è notevolmente più uniforme e controllabile dal punto di vista compositivo rispetto a quello che può essere ottenuto con metodi alternativi come il sale fuso o la lavorazione sol-gel.
2.1 Stabilità termica estremamente elevata
Il rivestimento CVD TaC fonde a 3880°C, quindi rimane strutturalmente solido anche sopra i 2200°C. Ciò lo rende ideale per processi di semiconduttori impegnativi come la crescita dei cristalli SiC e MOCVD, luoghi in cui i normali rivestimenti SiC tendono a degradarsi quando le cose diventano troppo calde.
2.2 Eccezionale resistenza alla corrosione chimica
Questo rivestimento resiste bene ai gas di processo corrosivi come idrogeno, ammoniaca, cloruri e vapori di silicio. Rispetto ai rivestimenti SiC, riduce la degradazione della grafite e la contaminazione delle particelle negli ambienti dei semiconduttori ad alta temperatura. Il risultato? Migliore stabilità del processo e maggiore resa dei wafer.
2.3 Buona durezza meccanica e resistenza agli shock termici
Il rivestimento CVD TaC è duro e si lega fortemente ai substrati di grafite, quindi si usura lentamente e gestisce bene gli shock termici. Può richiedere ripetuti cicli rapidi di riscaldamento e raffreddamento senza rompersi o staccarsi. Ciò significa una maggiore durata dei componenti e velocità di rampa del processo più rapide.
2.4 Purezza ultraelevata e soppressione delle impurità
Il rivestimento TaC ha livelli di impurità molto bassi e agisce come una solida barriera alla diffusione: impedisce ai contaminanti di migrare dal substrato di grafite e nell'ambiente di crescita. Ciò aiuta a ridurre i difetti dei cristalli, tiene lontane le impurità e migliora sia la qualità che la resistività dei cristalli SiC.
3.1 Crescita di cristallo singolo SiC (metodo PVT)
Nel processo di crescita PVT dei singoli cristalli SiC, il rivestimento TaC viene applicato ai componenti chiave della grafite come crogioli, anelli guida e supporti dei semi di cristalli. La ricerca di Fan et al. indica che il rivestimento TaC non solo fornisce protezione fisica ma anche, attraverso le sue caratteristiche di bassa emissività, regola il gradiente di temperatura sull'interfaccia di crescita dei cristalli, migliora l'uniformità della temperatura radiale, mantiene la stechiometria di sublimazione del SiC, sopprime la migrazione delle impurità e riduce il consumo di energia. La ricerca di Meng et al. nel Journal of Crystal Growth conferma ulteriormente che il lingotto di cristallo cresciuto utilizzando una struttura a crogiolo con un anello relè di grafite rivestito di TaC e carta di grafite presenta caratteristiche superiori nella perfezione del cristallo e nella forma dell'interfaccia. Le misurazioni effettive mostrano che la deviazione del diametro dei lingotti di cristallo cresciuti con crogioli rivestiti di TaC è ≤2% e la planarità della superficie del cristallo (RMS) è migliorata del 40%.
3.2 Crescita epitassiale GaN/SiC

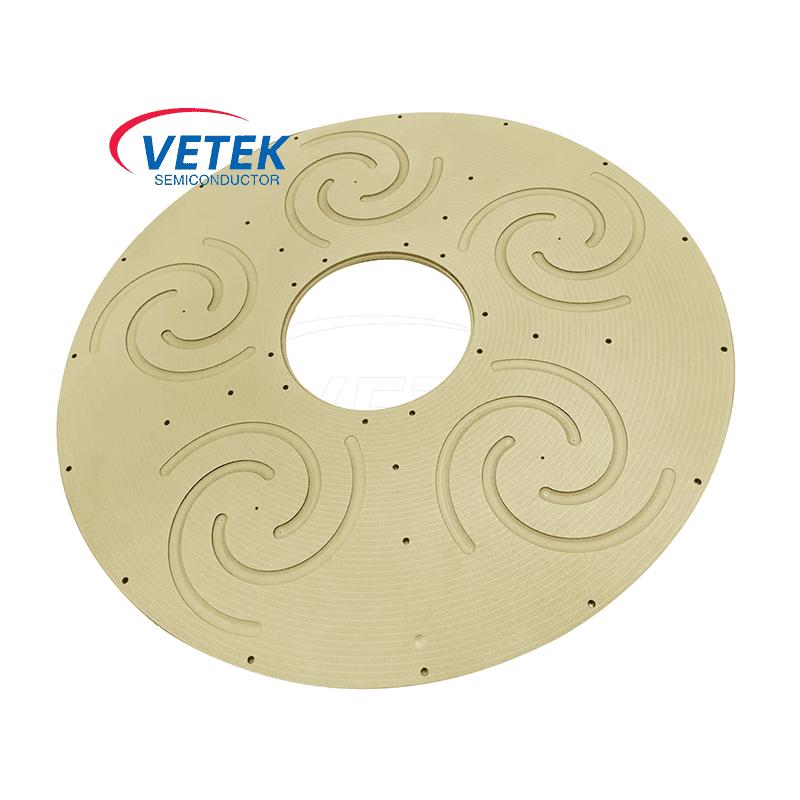

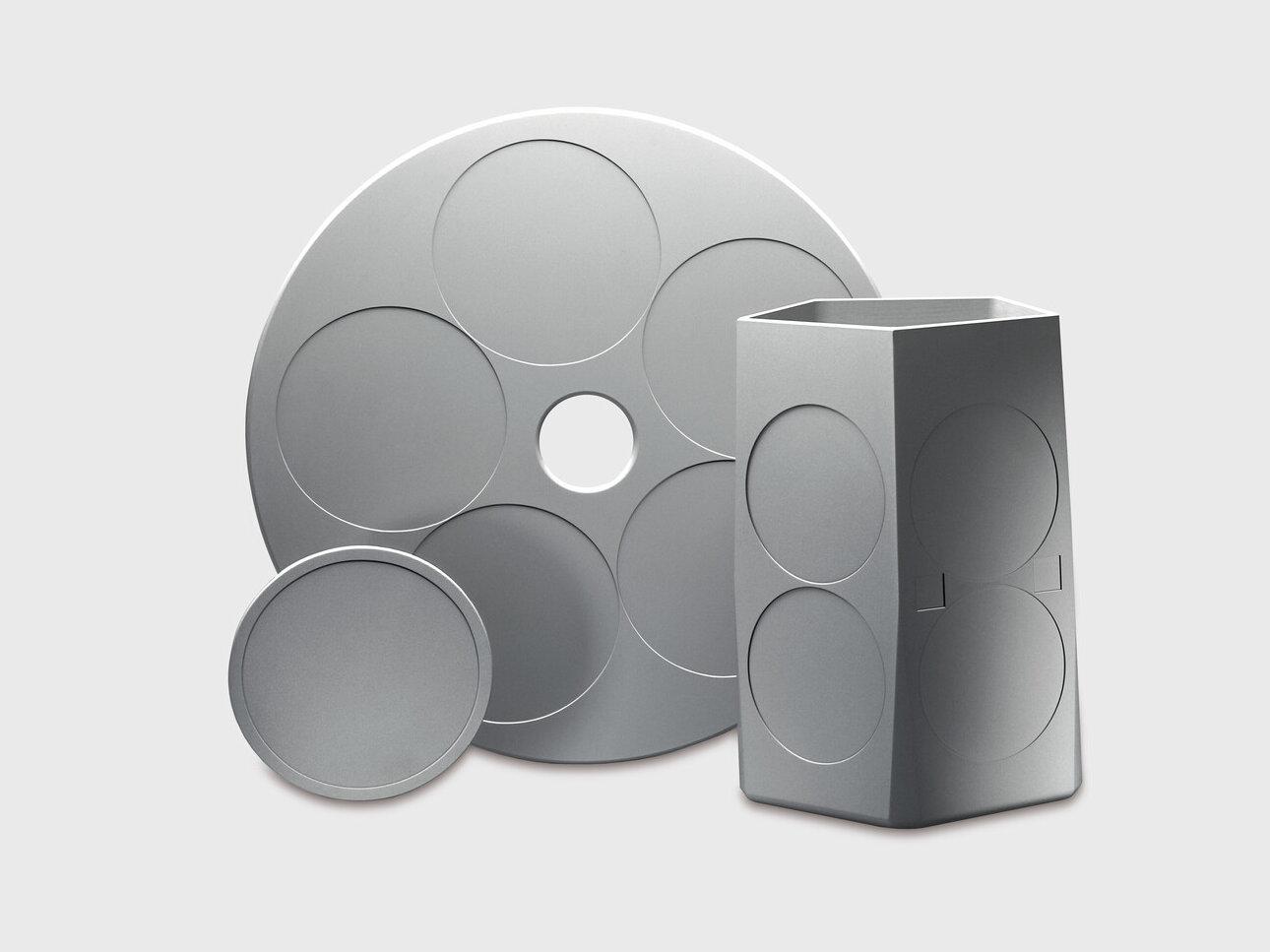

Nelle camere di reazione CVD per l'epitassia GaN e SiC, il rivestimento TaC è ampiamente applicato a componenti come supporti wafer, dischi satellitari, ugelli e sensori. Questi componenti devono funzionare per lunghi periodi in ambienti corrosivi e ad alta temperatura e il rivestimento TaC può prolungarne significativamente la durata e migliorare la resa del processo. Nelle apparecchiature MOCVD come Aixtron G5, il rivestimento TaC ha dimostrato di essere un materiale chiave per garantire la stabilità del processo.

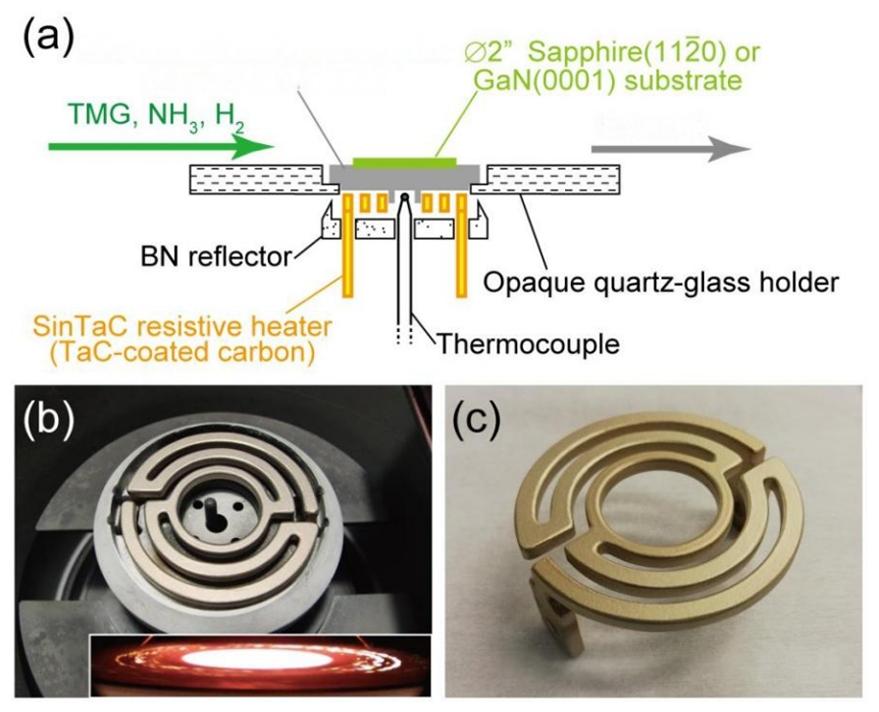

3.3 Riscaldatori del sistema MOCVD
I riscaldatori in grafite rivestiti in TaC sono stati applicati con successo nei sistemi MOCVD. Rispetto ai tradizionali riscaldatori rivestiti in pBN, i riscaldatori TaC forniscono una migliore efficienza e uniformità di riscaldamento, riducono il consumo energetico e, grazie alla loro emissività superficiale inferiore (0,3), contribuiscono a migliorare l'integrità del campo termico. Secondo la ricerca di Fan et al., la bassa emissività del rivestimento TaC non solo migliora l'uniformità della temperatura per la crescita dei cristalli, ma migliora anche la qualità della deposizione epitassiale di GaN.
3.4 Applicazioni industriali ad alta temperatura
Oltre al campo dei semiconduttori, il rivestimento TaC può essere utilizzato anche per componenti industriali ad alta temperatura come elementi riscaldanti a resistenza, ugelli di iniezione, anelli di schermatura e dispositivi di brasatura, sfruttando appieno i suoi vantaggi completi in termini di resistenza al calore e resistenza alla corrosione.
Nell'industria dei semiconduttori, CVD SiC e CVD TaC sono i due rivestimenti protettivi più diffusi per i componenti in grafite. La scelta dipende dai requisiti specifici della temperatura di processo.
Rivestimento SiC CVD:Basso coefficiente di espansione termica, buona stabilità strutturale e vantaggi in termini di costi in ambienti inferiori a 1800°C, ampiamente utilizzato in scenari di temperatura medio-alta come vassoi epitassiali LED e vassoi epitassiali in silicio monocristallino.
Rivestimento TaC CVD:Maggiore stabilità termica (punto di fusione 3880°C rispetto a ~2700°C per SiC), maggiore inerzia chimica, particolarmente adatto per ambienti a temperatura ultraelevata e altamente corrosivi superiori a 2000°C, come la crescita di cristalli singoli SiC e l'epitassia GaN.
In poche parole:Quando le temperature di processo superano i 1800°C, soprattutto quando sono coinvolti gas corrosivi come idrogeno e ammoniaca, il rivestimento TaC è la scelta migliore.
La rapida espansione della crescita dei singoli cristalli di SiC e dell’epitassia sta facendo aumentare drasticamente la domanda di rivestimenti TaC. Due recenti studi di mercato indicano un mercato sull’orlo di un significativo ampliamento. QYResearch, nel suo Global TaC Coating Market Outlook, In‑Depth Analysis & Forecast to 2031, fissa il mercato globale dei rivestimenti in carburo di tantalio nel 2024 a circa 45 milioni di dollari e prevede che raggiungerà i 142 milioni di dollari entro il 2031, un tasso di crescita annuo composto del 17,9%. I dati di Global Info Research si collocano nello stesso intervallo, stimando il mercato del 2024 a circa 47 milioni di dollari e prevedendo un aumento a 143 milioni di dollari entro il 2031, con un CAGR del 17,5%. La coerenza tra queste previsioni dà fiducia che il rivestimento TaC stia entrando in una fase di crescita sostenuta.
Per quanto riguarda chi rifornisce questo mercato, rimane piuttosto concentrato ai vertici. Momentive Technologies, Tokai Carbon e Toyo Tanso insieme rappresentano circa il 76% delle entrate globali [10]. Geograficamente, il Nord America è in testa con circa il 45% del mercato, mentre l’Asia-Pacifico è subito dietro con circa il 41%. Tuttavia, l’equilibrio regionale sta iniziando a cambiare. I produttori cinesi stanno investendo molto per colmare il divario, e VeTek Semiconductor ne è un esempio calzante: la capacità di rivestimento CVD TaC dell’azienda si estende ora a componenti fino a 750 mm di diametro, collocandola tra i pochissimi attori nazionali in grado di gestire parti su quella scala.
Guardando al futuro, il passaggio ai substrati SiC da 8 pollici sta fissando uno standard più elevato per l’uniformità del campo termico e l’affidabilità del rivestimento nelle apparecchiature di produzione. Questa tendenza da sola probabilmente consoliderà il ruolo del rivestimento TaC come materiale strategico nella produzione di wafer per gli anni a venire.
Il rivestimento CVD TaC di VeTek presenta buona stabilità alla temperatura, purezza ultraelevata, resistenza alla corrosione di H₂/NH₃/SiH₄/Si, forte resistenza agli shock termici, elevata adesione ai substrati di grafite e copertura uniforme del rivestimento. Può essere applicato a componenti principali come suscettori di riscaldamento a induzione, elementi riscaldanti a resistenza e parti di schermatura termica. L'azienda possiede capacità di lavorazione avanzate per produrre componenti di substrati in grafite, ceramica o metallo refrattario e fornisce un'elaborazione interna completa di rivestimenti ceramici SiC o TaC, nonché servizi di rivestimento per parti fornite dai clienti.
Mentre l’industria dei semiconduttori di terza generazione accelera verso dimensioni più grandi (8 pollici), maggiore densità di potenza e costi inferiori, le esigenze in termini di prestazioni dei materiali nei processi di produzione stanno diventando sempre più rigorose. Con il suo punto di fusione estremamente elevato, l'eccezionale inerzia chimica e le eccellenti proprietà meccaniche, il rivestimento CVD TaC sta diventando il "gold standard" per i processi di semiconduttori ad alta temperatura superiore a 2000°C. Dalla crescita del singolo cristallo SiC all'epitassia GaN, dai riscaldatori MOCVD ai supporti wafer, il rivestimento TaC fornisce una base materiale indispensabile per la produzione di semiconduttori.

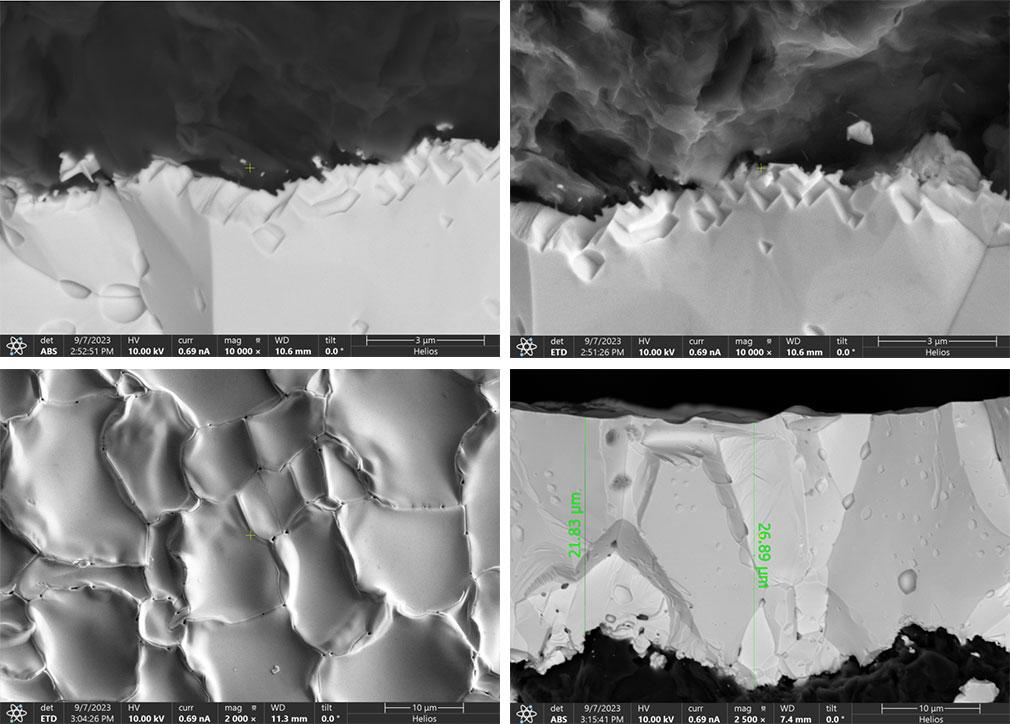

VeTek Semiconductor si impegna a fornire prodotti di rivestimento CVD TaC di alta qualità e soluzioni personalizzate a clienti globali attraverso continui investimenti in ricerca e sviluppo e iterazione tecnologica. Se hai bisogno di dati tecnici dettagliati, analisi di sezioni trasversali SEM o valutazione di disegni personalizzati, non esitare a contattarci.
Riferimenti
[1] Sun, J., Zhang, Q. e Li, X. (2021).Progressi della ricerca sui rivestimenti in carburo di tantalio su materiali in carbonio. Progressi nella scienza dei materiali.(Disponibile su ScienceDirect)
[2] Kim, DY, et al. (2016).Deposizione chimica in fase vapore del carburo di tantalio dal sistema TaCl₅-C₃H₆-Ar-H₂. Giornale della Società Ceramica Coreana, 53(6), 597-603.
[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Studio sull'evoluzione della microstruttura e delle proprietà meccaniche dei rivestimenti TaC a base di grafite in diverse condizioni severe. Giornale di leghe e composti, 1061. doi:10.1016/j.jallcom.2026.187440
[4] Fan, W., Qu, H., Chang, S.I., et al. (2019).Ricerca sull'impatto del rivestimento TaC sul controllo del processo SiC PVT e sulla qualità dei cristalli. Dati di ricerca congiunta,Università Dong-Eui, Corea del Sud.
[5] Meng, J., et al. (2022).Controllo della qualità della crescita ottimizzando la struttura del crogiolo per la crescita di monocristalli SiC di grandi dimensioni. Giornale della crescita dei cristalli,600, 126929. doi:10.1016/j.jcrysgro.2022.126929
[6] QYRicerca. (2025).Prospettive globali del mercato dei rivestimenti TaC, analisi approfondita e previsioni fino al 2031.
