Ottimizzazione delle prestazioni dei microLED con substrati SiC e rivestimenti avanzati

D1: Perché i MicroLED si affidano sempre più ai substrati SiC?

È principalmente una lotta contro il calore e i difetti strutturali. Mentre lo zaffiro era il vecchio preferito, il carburo di silicio (SiC) sta prendendo il sopravvento perché la sua conduttività termica è semplicemente ad un altro livello. Questo è importante perché nelle applicazioni MicroLED ad alta potenza non ci si può permettere un "calo di efficienza" causato dal surriscaldamento. Ma c’è di più oltre al semplice restare calmi. La corrispondenza del reticolo tra SiC e gli strati LED è incredibilmente stretta, molto migliore del silicio. Questa precisione riduce i difetti fin dall'inizio, rendendo i substrati SiC la base logica, anche se più premium, per display che durano davvero.

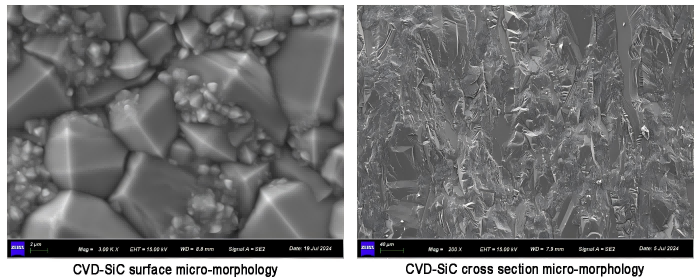

D2: SiC CVD vs SiC sinterizzato: quale vince effettivamente per la produzione di MicroLED?

Sebbene entrambi abbiano il loro posto, il SiC CVD (Chemical Vapor Deposition) è lo standard di riferimento qui. Perché? Perché è praticamente privo di pori e incredibilmente puro. Il SiC sinterizzato è resistente, certo, ma quei minuscoli pori microscopici possono devastare i delicati processi dei semiconduttori. Se miri a una crescita MOCVD ad alto rendimento, la superficie ultra liscia e di elevata purezza del SiC CVD non è negoziabile.


D3: Cosa rende i rivestimenti TaC così vitali nel processo MOCVD?

Pensa al carburo di tantalio (TaC) come a uno scudo ad alta tecnologia. Gli ambienti MOCVD sono brutali: calore estremo e sostanze chimiche aggressive sono la norma. Un rivestimento TaC forma una barriera robusta che impedisce alle apparecchiature di corrodersi o rilasciare particelle. Non si tratta solo di far durare più a lungo l’hardware; si tratta di mantenere l'ambiente di crescita incontaminato in modo che i LED stessi siano impeccabili.


Q4: Quali componenti SiC specifici sono "crea o distruggi" per le apparecchiature MicroLED?

I supporti pesanti sono i suscettori, gli anelli e i supporti dei wafer (o dischi). Questi componenti sono proprio sulla linea di fuoco durante la crescita epitassiale. Trattando queste parti con CVD SiC o TaC, garantisci una distribuzione uniforme del calore e resistenza chimica. Se queste parti si guastano o fluttuano, la resa del tuo dispositivo precipiterà.


5. Quali sono le cause del basso rendimento dei MicroLED? In che modo i materiali influiscono sui tassi di resa?

Onestamente, il basso rendimento è "l'elefante nella stanza" per lo scaling MicroLED. La maggior parte di questi fallimenti produttivi sono riconducibili a due colpevoli: il massiccio stress termico e quelle fastidiose particelle vaganti che si insinuano durante la crescita. È qui che la scelta dei materiali diventa un punto di svolta. Passando a substrati SiC premium e introducendo componenti rivestiti in TaC, stai praticamente costruendo una fortezza contro i difetti. Questi materiali creano un ambiente solido e prevedibile che impedisce ai wafer di rompersi o deformarsi sotto pressione. Insomma? Materiali migliori significano meno “disastri” e un percorso molto più agevole verso la produzione di massa.


Q6: Possiamo davvero eliminare la contaminazione da particelle nel MOCVD?

"Eliminare" è una parola forte, ma puoi certamente minimizzarla. I componenti standard spesso degradano e "rilasciano" particelle nel tempo. Rivestimenti come TaC o CVD SiC creano una superficie chimicamente inerte, liscia come il vetro, che non si sfalda. Questa pulizia è esattamente ciò che distingue un MicroLED ad alte prestazioni da uno difettoso.


D7: SiC vs. Zaffiro vs. Silicio: una breve analisi.

SiC:La scelta premium. Gestisce il calore come un professionista e si abbina perfettamente al reticolo, anche se ha un prezzo più alto.

Zaffiro:Il veterano attento al budget. È ampiamente disponibile ma ha difficoltà con la dissipazione del calore e tassi di difetti più elevati.

Silicio:Ottimo per l'integrazione con l'elettronica esistente, ma il disadattamento termico spesso porta a strati incrinati o prestazioni scadenti.


D8: Come si inseriscono i MicroLED nel futuro dei semiconduttori di terza generazione?
I MicroLED sono la "killer app" per materiali di terza generazione come GaN e SiC. Stiamo guardando a un futuro definito da una luminosità folle e da un consumo energetico estremamente basso. Che si tratti della prossima generazione di occhiali AR/VR o di display automobilistici ad alto contrasto, la sinergia tra substrati SiC e rivestimenti protettivi sarà la spina dorsale dell’affidabilità del settore.
