Rivestimento SiC CVD: processo, vantaggi e applicazioni

Cos'è il rivestimento SiC CVD?
Se si osserva come vengono protetti i componenti all'interno delle apparecchiature a semiconduttore, un approccio comune consiste nell'utilizzare un rivestimento SiC formato mediante un processo CVD.

In termini semplici, un sottile strato di carburo di silicio viene creato direttamente sulla superficie di parti come grafite o componenti ceramici. Questo strato funge da barriera, quindi il materiale di base non viene esposto a calore, gas reattivi o plasma.

Nell'uso reale, ciò che conta è il comportamento del rivestimento nel tempo. Ad esempio, se rimane stabile dopo ripetuti cicli di riscaldamento o se inizia a degradarsi in ambienti corrosivi.

È qui che vengono spesso utilizzati i rivestimenti SiC CVD: tendono a resistere meglio in queste condizioni combinate.

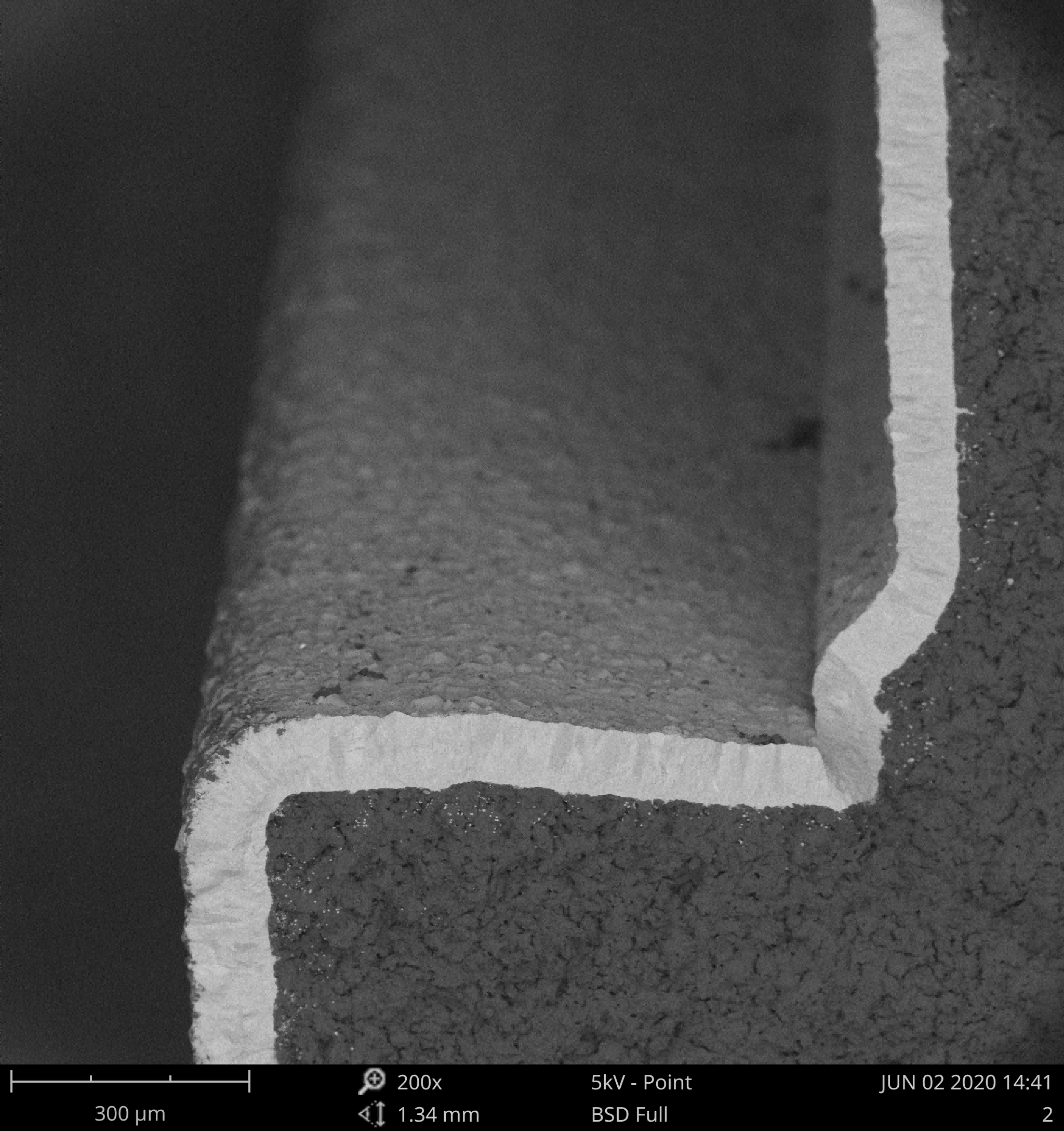

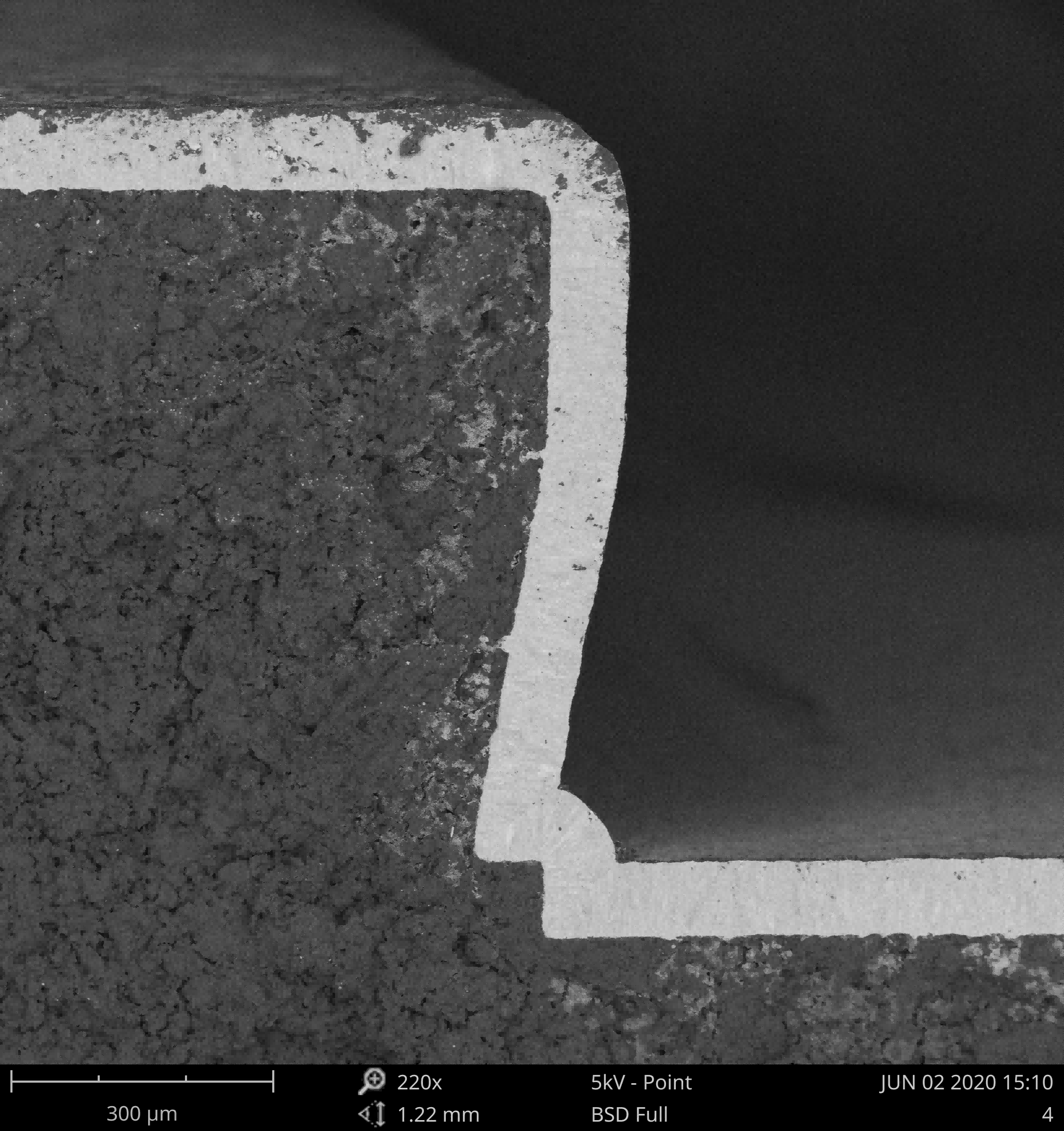

L'uniformità dello spessore del rivestimento tra i lotti è controllata a 10um

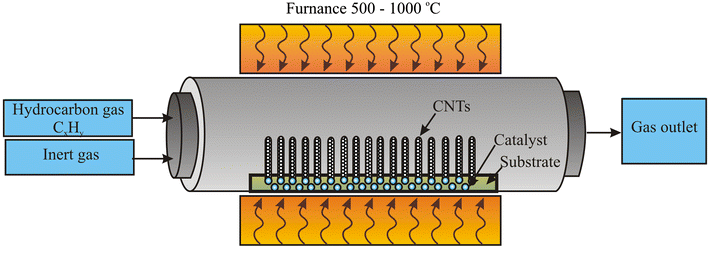

• Preparazione del substrato:Di solito si inizia con una parte in grafite o ceramica che è stata pulita e trattata in superficie. Questo passaggio è più importante di quanto sembri, poiché l'adesione dipende molto dalle condizioni della superficie.
• Introduzione del gas:Nel reattore vengono introdotti precursori come MTS e idrogeno. Il rapporto esatto può variare a seconda della configurazione.
• Reazione di deposizione:A temperature elevate (tipicamente intorno a 1000–1400°C), i gas iniziano a reagire vicino alla superficie, formando carburo di silicio man mano che la reazione procede.
• Controllo della crescita:Lo spessore e la struttura del rivestimento sono influenzati dalla temperatura, dalla pressione e dal flusso di gas. In pratica, mantenerli stabili è fondamentale per ottenere uno strato uniforme.
• Raffreddamento e ispezione:Dopo la deposizione, le parti vengono raffreddate in modo controllato e quindi controllate per verificare che il rivestimento sia uniforme e adeguatamente incollato.



Principali vantaggi del rivestimento CVD SiC
Nella maggior parte delle applicazioni, il rivestimento CVD SiC viene scelto non per una singola caratteristica, ma per le sue prestazioni complessive.

• Resistenza alle alte temperature:Rimane relativamente stabile sotto riscaldamento ripetuto, il che è utile nei processi di epitassia e in forno.
• Resistenza alla corrosione:Gestisce i gas reattivi come cloro e fluoro abbastanza bene rispetto a molti altri materiali.
• Bassa generazione di particelle:Poiché la superficie è densa, tende a produrre meno particelle, il che aiuta nei processi sensibili alla contaminazione.
• Durabilità meccanica:Il rivestimento è piuttosto duro, quindi resiste all'usura durante la manipolazione e l'uso a lungo termine.
• Stabilità del processo:Con una qualità di rivestimento costante, le apparecchiature tendono a funzionare in modo più prevedibile nel tempo.

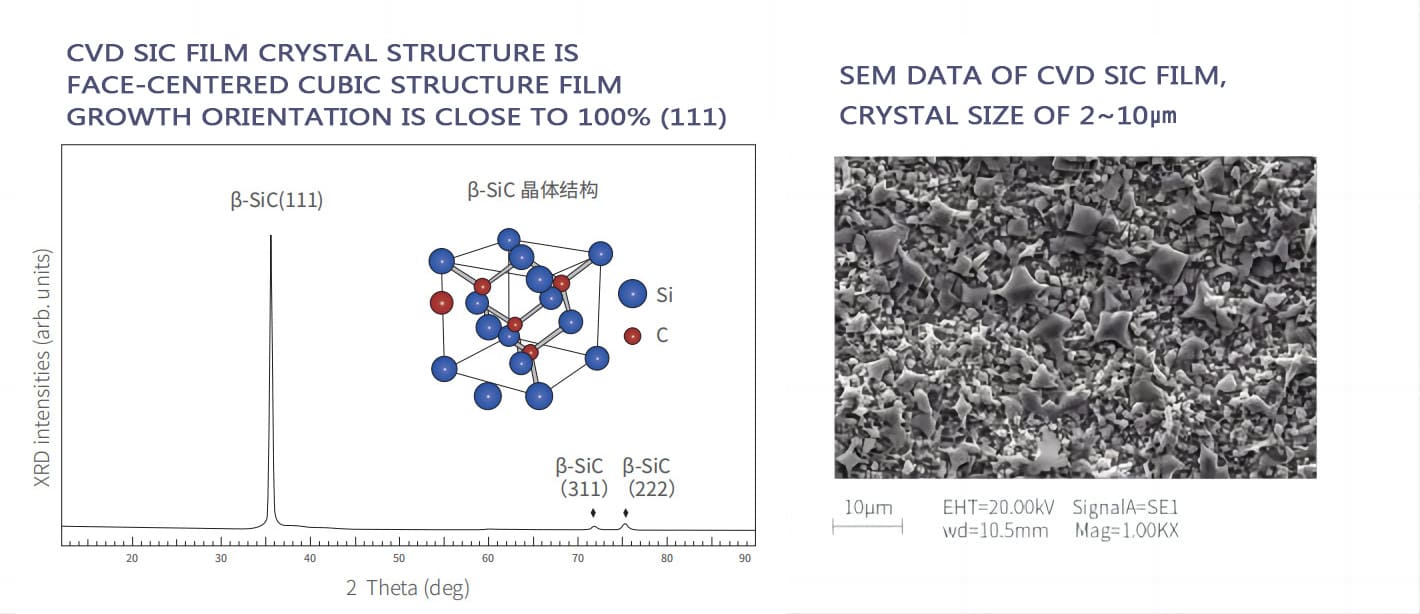

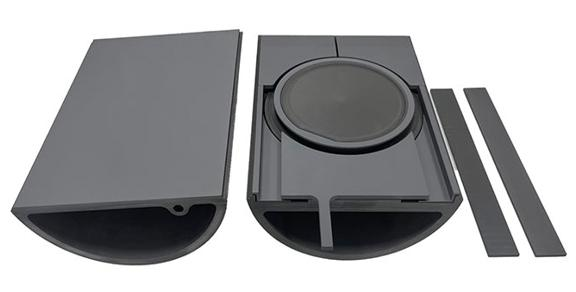

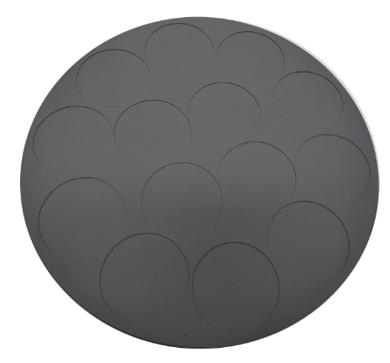

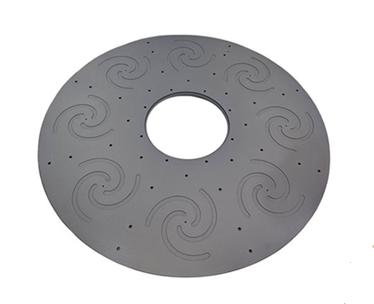

• Attrezzatura per semiconduttori:Utilizzato in suscettori, supporti wafer, tubi di processo e componenti di camere.
• Epitassia (SiC / GaN / LED):Fornisce un ambiente stabile e pulito per la crescita della pellicola di alta qualità.

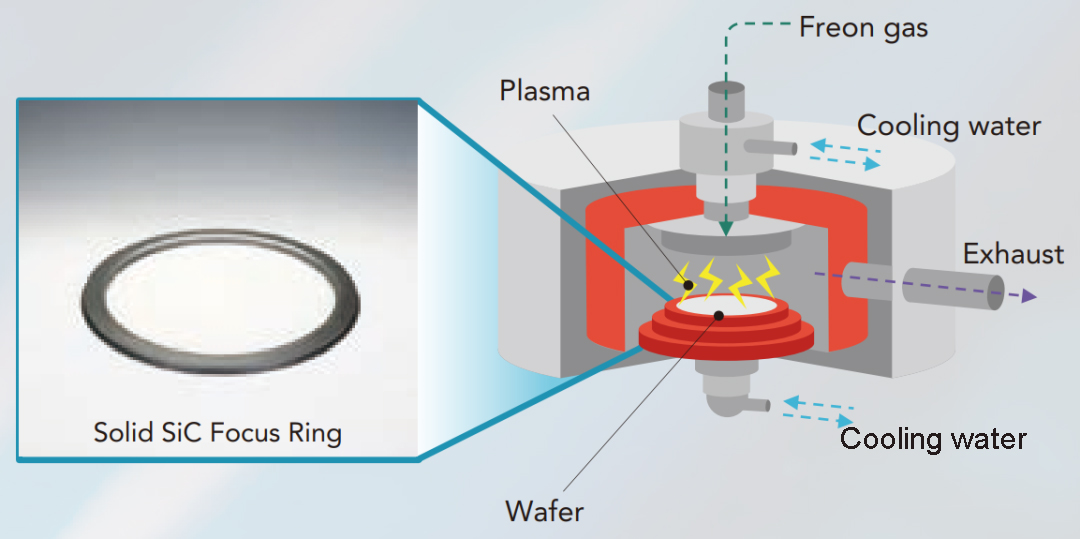

• Sistemi di lavorazione al plasma:Protegge i componenti dei sistemi PECVD, ICP e RIE dall'erosione del plasma.
• Forni ad alta temperatura:Garantisce durabilità nei processi di diffusione e ossidazione.
• Applicazioni industriali avanzate:Applicato anche nel settore aerospaziale e in altri sistemi ad alta temperatura.

Prospettiva del settore
Con la continua evoluzione dei processi dei semiconduttori, le aspettative riposte sui materiali utilizzati all'interno delle apparecchiature stanno diventando sempre più elevate.

Negli ambienti di produzione reali, fattori come la purezza del rivestimento, la densità, l'adesione e la stabilità a lungo termine influiscono direttamente sulle prestazioni dell'utensile e sulla frequenza di manutenzione. Anche piccole variazioni possono comportare una perdita di rendimento o una durata dei componenti più breve.

Questo è uno dei motivi per cui i rivestimenti SiC CVD sono diventati più comuni negli ultimi anni. Tendono a resistere meglio in ambienti misti dove calore, gas reattivi e plasma sono presenti contemporaneamente.

Vedrai numerosi fornitori lavorare su questo aspetto, tra cui VeTek Semiconductor, concentrandosi principalmente sul miglioramento della stabilità del processo e sul rendere le prestazioni del rivestimento più prevedibili su tirature più lunghe.



Conclusione
Se guardi dove viene utilizzato oggi, il rivestimento CVD SiC è già una scelta piuttosto standard in molte configurazioni di semiconduttori e ad alta temperatura.

Il ricorso è abbastanza semplice:

• Gestisce bene il calore senza degradarsi troppo velocemente
• Non reagisce facilmente con i gas di processo aggressivi
• Aiuta a tenere sotto controllo la contaminazione
• E nella maggior parte dei casi dura più a lungo di molti rivestimenti alternativi

Naturalmente, nessun materiale è perfetto, ma per molte applicazioni, in particolare per i processi legati all’epitassia e al plasma, è un’opzione pratica e comprovata.

Poiché le condizioni di processo continuano a peggiorare, è probabile che materiali come i rivestimenti SiC continuino a guadagnare terreno, semplicemente perché offrono un buon equilibrio tra prestazioni e affidabilità.
