Il collo di bottiglia invisibile nella crescita del SiC: perché la materia prima SiC CVD sfuso 7N sta sostituendo la polvere tradizionale

Nel mondo dei semiconduttori al carburo di silicio (SiC), la maggior parte dei riflettori sono puntati sui reattori epitassiali da 8 pollici o sulle complessità della lucidatura dei wafer. Tuttavia, se risaliamo all’inizio della catena di approvvigionamento, all’interno della fornace per il trasporto fisico del vapore (PVT), una fondamentale “rivoluzione materiale” si sta silenziosamente svolgendo.

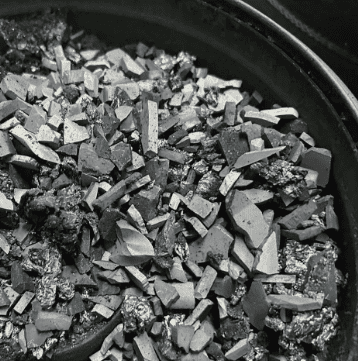

Per anni, la polvere di SiC sintetizzata è stata il cavallo di battaglia del settore. Ma poiché la richiesta di rese elevate e di sfere di cristallo più spesse diventa quasi ossessiva, i limiti fisici della polvere tradizionale stanno raggiungendo un punto di rottura. Questo è il motivo7N Materia prima SiC CVD sfusasi è spostato dalla periferia al centro delle discussioni tecniche.

Cosa significano realmente due "nove" in più?
Nei materiali semiconduttori, il salto da 5N (99,999%) a 7N (99,99999%) potrebbe sembrare una piccola modifica statistica, ma a livello atomico rappresenta un punto di svolta totale.

Le polveri tradizionali spesso lottano con tracce di impurità metalliche introdotte durante la sintesi. Al contrario, il materiale sfuso prodotto tramite la deposizione chimica in fase vapore (CVD) può ridurre le concentrazioni di impurità fino al livello di parti per miliardo (ppb). Per coloro che coltivano cristalli semi-isolanti ad alta purezza (HPSI), questo livello di purezza non è solo una metrica di vanità: è una necessità. Il contenuto ultrabasso di azoto (N) è il fattore principale che determina se un substrato può mantenere l'elevata resistività richiesta per applicazioni RF impegnative.

Risolvere l'inquinamento da "polvere di carbonio": una soluzione fisica per i difetti dei cristalli

Chiunque abbia trascorso del tempo attorno a una fornace per la crescita dei cristalli sa che le "inclusioni di carbonio" sono l'incubo finale.

Quando si utilizza la polvere come fonte, temperature superiori a 2000°C spesso causano la grafitizzazione o il collasso delle particelle fini. Queste minuscole particelle di "polvere di carbonio" non ancorate possono essere trasportate dalle correnti di gas e atterrare direttamente sull'interfaccia di crescita dei cristalli, creando dislocazioni o inclusioni che di fatto raschiano l'intero wafer.

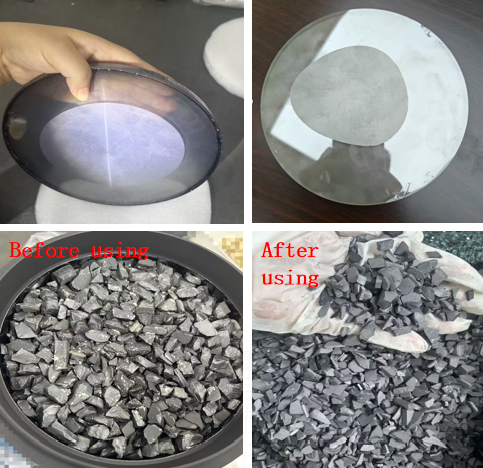

Il materiale sfuso CVD-SiC funziona diversamente. La sua densità è quasi teorica, il che significa che si comporta più come un blocco di ghiaccio che si scioglie che come un mucchio di sabbia. Sublima in modo uniforme dalla superficie, eliminando fisicamente la fonte della polvere. Questo ambiente di "crescita pulita" fornisce la stabilità fondamentale necessaria per aumentare la resa dei cristalli di grande diametro da 8 pollici.

Cinetica: superare il limite di velocità di 0,8 mm/h

Il tasso di crescita è stato per lungo tempo il “tallone d’Achille” della produttività del SiC. Nelle configurazioni tradizionali, le velocità di solito oscillano tra 0,3 e 0,8 mm/h, facendo sì che i cicli di crescita durino una settimana o più.

Perché il passaggio al materiale sfuso può spingere queste velocità a 1,46 mm/h? Dipende dall’efficienza del trasferimento di massa all’interno del campo termico:

1. Densità di imballaggio ottimizzata:La struttura del materiale sfuso nel crogiolo aiuta a mantenere un gradiente di temperatura più stabile e più ripido. La termodinamica di base ci dice che un gradiente maggiore fornisce una forza trainante più forte per il trasporto in fase gassosa.

2. Equilibrio stechiometrico:Il materiale sfuso sublima in modo più prevedibile, attenuando il comune mal di testa di essere "ricco di Si" all'inizio della crescita e "ricco di C" verso la fine.

Questa stabilità intrinseca consente ai cristalli di crescere più spessi e più velocemente senza il consueto compromesso in termini di qualità strutturale.

Conclusione: un'inevitabilità per l'era degli 8 pollici

Mentre l’industria ruota completamente verso la produzione da 8 pollici, il margine di errore è svanito. La transizione verso materiali sfusi ad elevata purezza non è più solo un "aggiornamento sperimentale": è la logica evoluzione per i produttori che perseguono risultati di alta qualità e ad alto rendimento.

Passare dalla polvere alla massa è molto più di un semplice cambiamento di forma; si tratta di una ricostruzione fondamentale del processo PVT dal basso verso l’alto.
