Massimizzare la resa della fabbrica: perché CVD Solid SiC è la scelta definitiva per le parti critiche delle camere

Nella produzione avanzata di semiconduttori, l'industria ha sfruttato fino all'ultima goccia di prestazioni dalle configurazioni "Rivestimento in grafite + SiC". Ha funzionato per anni, ma man mano che ci spingiamo verso i 3 nm e oltre, quella vecchia interfaccia tra il substrato e lo scudo sta diventando un enorme grattacapo. Il disadattamento del CTE non è più solo un problema teorico: è un killer del rendimento che causa micro-fessure che semplicemente non scompariranno.

Ecco perché il passaggio al SiC solido CVD monolitico è più di una semplice tendenza; è una necessità meccanica. Stiamo passando da un semplice trattamento superficiale a un materiale strutturale completo cresciuto da zero.

1. Processo principale: sintesi di SiC solido CVD ad elevata purezza

Fabbricare un lingotto SiC solido CVD puro è una cosa completamente diversa rispetto alla deposizione standard. Si comincia con il Metiltriclorosilano (MTS), ma la magia avviene nella stabilità della reazione nel tempo.

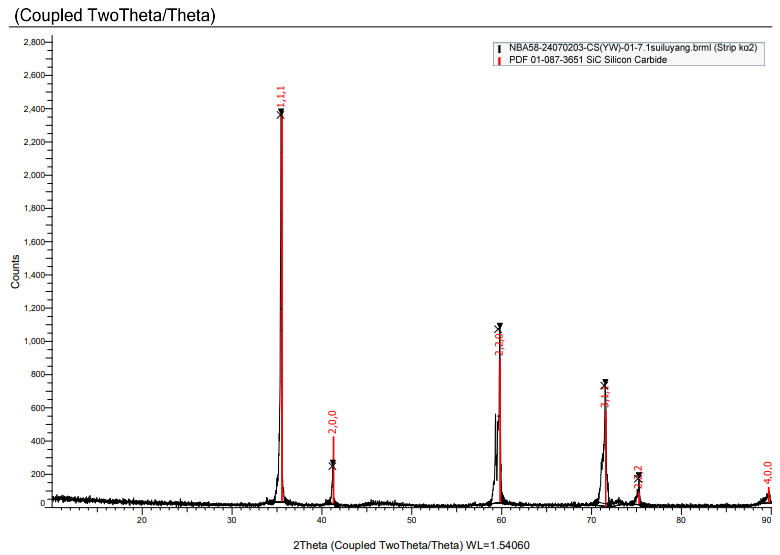

• Dalla fase vapore alla massa:Stiamo osservando temperature che raggiungono quel punto debole di 1200°C+ dove gli atomi di silicio e carbonio si bloccano in un denso reticolo beta-SiC.
• Il fattore tempo:A differenza di un rivestimento rapido da 100μm, una parte solida richiede giorni, a volte settimane, di crescita continua e stabile. Non puoi affrettare la fisica.

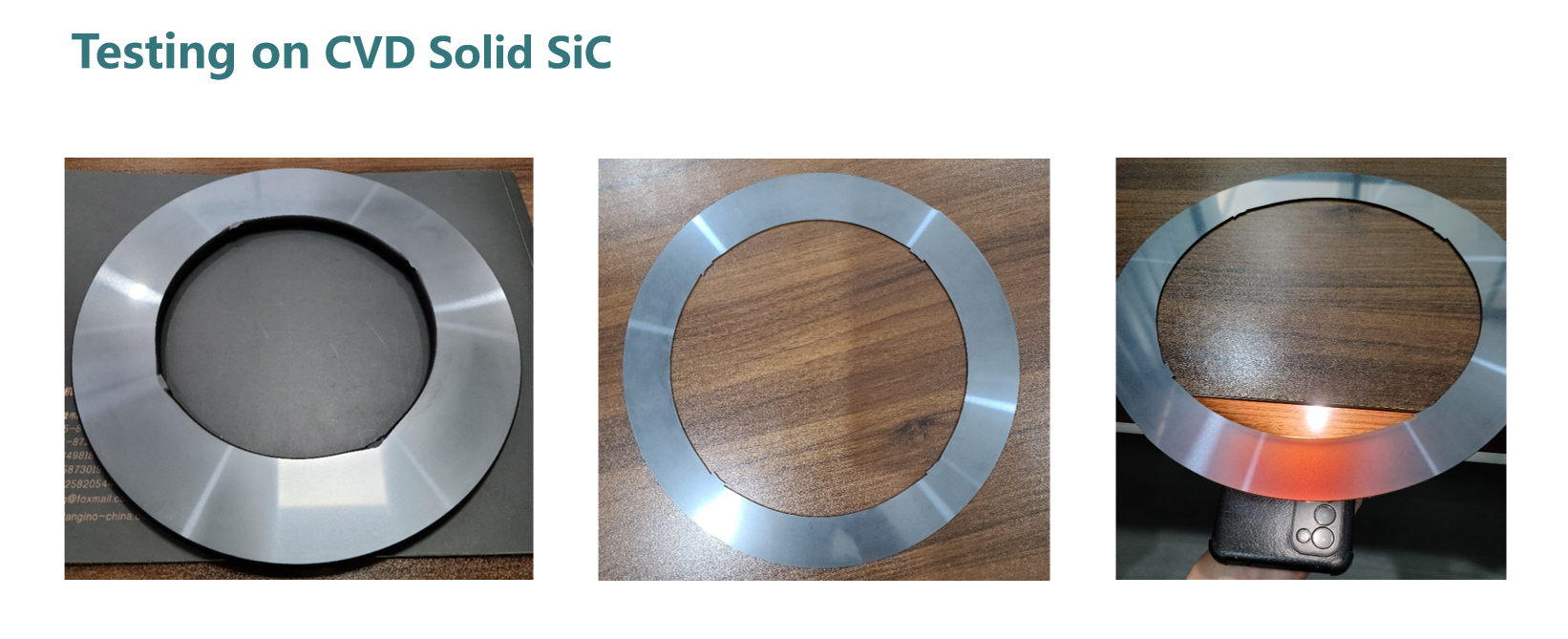

• Ingegneria di precisione:Una volta completata la crescita, il substrato viene rimosso per produrre un lingotto di SiC solido CVD puro. Questo lingotto viene quindi sottoposto a lavorazione con utensile diamantato per produrre parti ad alta tolleranza, come gli anelli di messa a fuoco CVD Solid SiC.

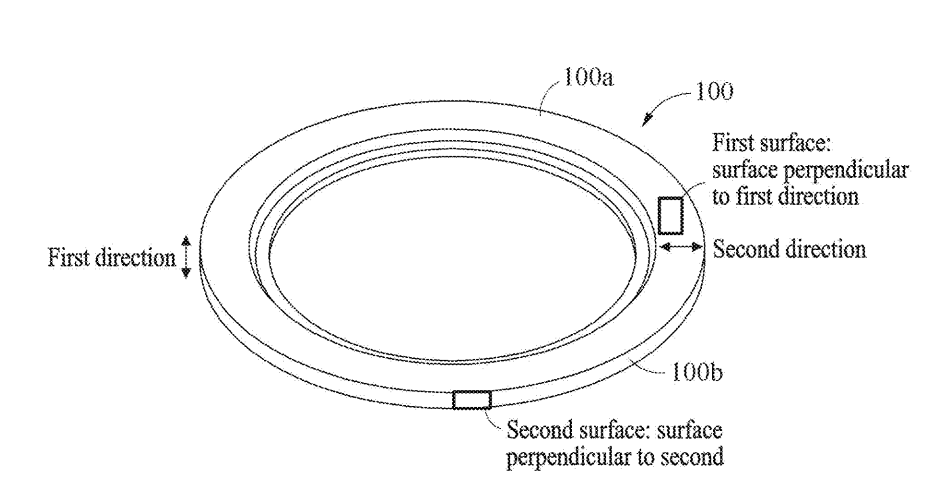

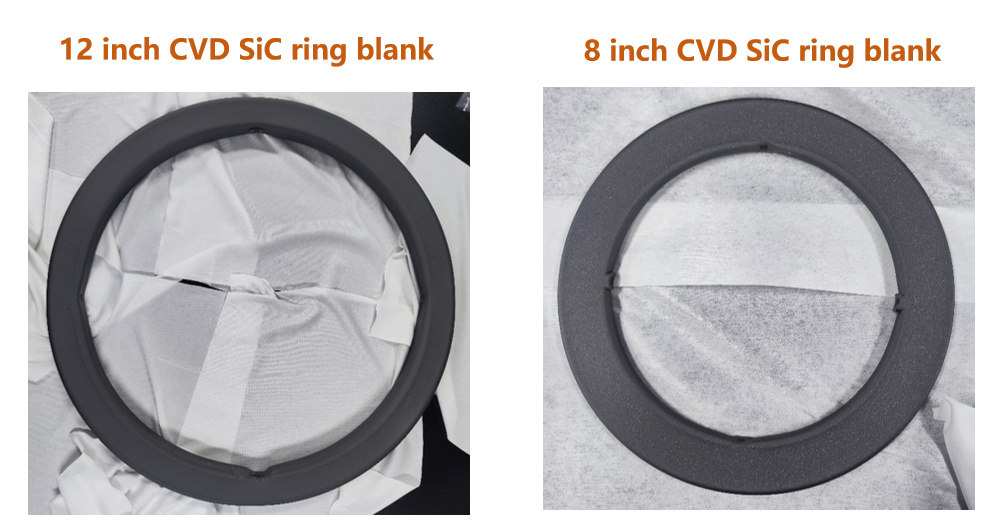

Diagramma strutturale:Come illustrato nella figura, la fabbricazione di componenti SiC solidi CVD richiede il controllo assoluto sull'orientamento geometrico. Ottimizzando i parametri di deposizione, garantiamo che il materiale possieda proprietà fisiche altamente coerenti in tutte le dimensioni (prima e seconda direzione). Questa stabilità strutturale garantisce che le parti mantengano un'eccezionale planarità e perpendicolarità superficiale dopo la lavorazione, soddisfacendo perfettamente le rigorose tolleranze delle linee di produzione ad alto volume da 8 pollici e 12 pollici.

2. Perché scegliere il SiC solido CVD?

Rispetto al SiC sinterizzato o ai rivestimenti tradizionali, CVD Solid SiC offre vantaggi ineguagliabili:

• Purezza ultraelevata (5N-7N):Poiché si tratta di un processo in fase gassosa, non sono presenti ausiliari di sinterizzazione o leganti metallici. Nessun legante significa nessuna migrazione di ioni metallici nell'ossido di gate.

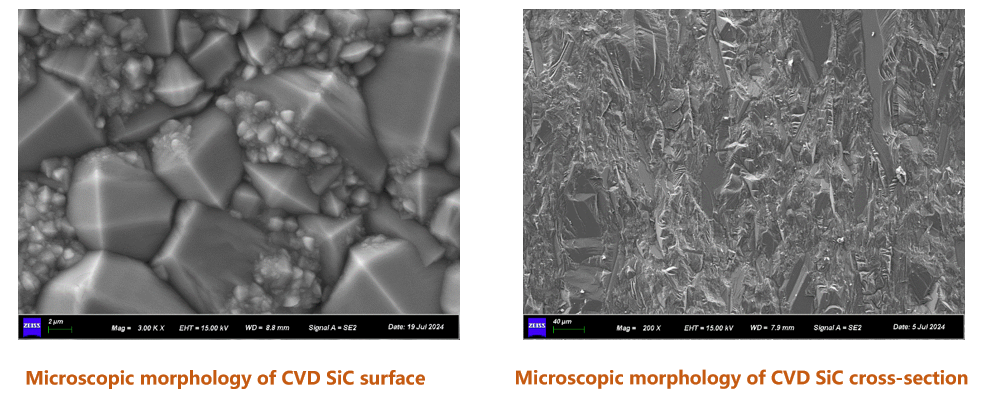

• Densità quasi teorica:Il processo CVD produce un materiale con porosità praticamente nulla (<0,1%). Questa densità estrema rende CVD Solid SiC eccezionalmente resistente all'erosione del plasma, riducendo significativamente la generazione di particelle durante il processo di attacco.
• Eliminazione dello stress termico:Essendo un pezzo monolitico di beta-SiC monofase, il materiale elimina il rischio di delaminazione o "sbucciamento" del rivestimento durante i cicli termici rapidi, estendendo drasticamente il tempo medio tra le pulizie (MTBC).

3. Campi di applicazione chiave

I materiali SiC solidi CVD ad elevata purezza sono essenziali per gli ambienti ad alto stress:

• Incisione al plasma:Gli anelli di messa a fuoco CVD Solid SiC di fascia alta e i soffioni a gas forniscono una resistenza superiore ai plasmi CF4/O2.
• Crescita epitassiale (EPI):Come alternativa ad alte prestazioni per i suscettori, fornendo una distribuzione termica uniforme.
• Elaborazione termica rapida (RTP):Garantire l'uniformità dei wafer e prevenire la contaminazione durante rampe di temperature estreme.

4.Conclusione

Sebbene il processo CVD Solid SiC comporti una soglia di produzione iniziale più elevata, il ritorno sull’investimento (ROI) complessivo è chiaro. Estendendo significativamente la vita utile dei materiali di consumo critici e riducendo il tasso di scarto dei wafer, CVD Solid SiC consente alle fabbriche di ottenere una riduzione dei costi a lungo termine e miglioramenti in termini di efficienza.
