Perché la grafite è rivestita con carburo di silicio per l'epitassia dei semiconduttori?

Nell'epitassia dei semiconduttori, la grafite viene raramente selezionata semplicemente perché può resistere alle alte temperature. Il suo vero valore risiede nella combinazione di lavorabilità, risposta termica, comportamento elettrico e capacità di formare componenti complessi del reattore come suscettori a barile, suscettori pancake, supporti per wafer singoli e supporti MOCVD. Tuttavia, la stessa superficie in grafite che offre questi vantaggi non è sempre adatta all’esposizione diretta e ripetuta all’ambiente epitassia. Questo è il motivo per cui molti componenti critici della grafite sono protetti con una densarivestimento chimico in carburo di silicio depositato da vapore, creando ciò che viene comunemente descritto comeGrafite rivestita in SiC.

Il concetto ingegneristico è semplice ma importante: il corpo in grafite fornisce la piattaforma strutturale e termica, mentre lo strato SiC CVD diventa la superficie rivolta al processo. Il componente risultante deve quindi essere considerato come un sistema di materiali integrato piuttosto che come grafite con uno strato protettivo opzionale.

Perché la grafite rimane importante nei reattori epitassia

Un suscettore epitassia svolge un lavoro notevolmente maggiore rispetto al semplice sostegno di un wafer. Stabilisce la posizione meccanica del wafer, partecipa al trasferimento di calore e, a seconda del modello del reattore, interagisce con la rotazione, il riscaldamento a induzione e il flusso di gas. Piccoli cambiamenti nella profondità della tasca, nella planarità, nel profilo superficiale o nel comportamento termico possono modificare l'ambiente locale del wafer e, in definitiva, influenzare l'uniformità epitassiale.

Questo requisito spiega l'uso continuato della grafite a grana fine e isostatica. La grafite può essere lavorata con precisione in geometrie che sarebbero notevolmente più difficili o costose da produrre da molti materiali ceramici densi. Fornisce inoltre caratteristiche termiche ed elettriche compatibili con diversi concetti di reattori a pareti calde e riscaldati a induzione.

Per silicio commerciale eEpitassia del SiC, SGL Carbon identifica la grafite isostatica ad alta resistenza come materiale di base per i suscettori rivestiti e rileva che la qualità del materiale dei suscettori ha un'influenza diretta sulla qualità dello strato epitassiale. Tolleranze dimensionali strette, rivestimento omogeneo e purezza sono quindi trattati come requisiti collegati piuttosto che come specifiche indipendenti.

La difficoltà è che un materiale adatto alla realizzazione del corpo termico non è necessariamente la superficie ottimale per il contatto con l'atmosfera di processo. Questa distinzione è la ragione fondamentale per l'applicazione del carburo di silicio.

Perché la grafite nuda non è una superficie ideale per il processo

A componente in grafite nudaopera in un ambiente contenente temperature elevate, gas precursori reattivi e riscaldamento e raffreddamento ripetuti. In queste condizioni, la superficie può gradualmente diventare parte della chimica del reattore.

Nell'epitassia del carburo di silicio questo problema è particolarmente chiaro. Il lavoro pubblicato sul CVD SiC a base di cloruro descrive suscettori di grafite rivestiti con SiC specificamente per impedire il rilascio di impurità e idrocarburi aggiuntivi dalla grafite calda durante la crescita. Lo stesso lavoro riporta che la degradazione del rivestimento SiC nei punti caldi può influenzare la riproducibilità da un'analisi all'altra, dimostrando che la condizione della superficie del suscettore può diventare parte del processo stesso.

Il rischio è quindi più ampio della semplice ossidazione. L'esposizione diretta può portare ad attacchi chimici, irruvidimento progressivo della superficie, liberazione di particelle, esposizione di tracce di impurità o reazioni indesiderate tra la grafite e il gas di processo. I cicli di pulizia possono introdurre un altro meccanismo di stress perché lo stesso componente deve sopravvivere ripetutamente sia alla chimica di deposizione che alla chimica di pulizia della camera.

Per la produzione di semiconduttori, ciò crea un ciclo di feedback indesiderato. Il degrado superficiale modifica le condizioni del suscettore; un suscettore mutevole può modificare il confine chimico e termico locale attorno al wafer; e un confine mutevole può ridurre la ripetibilità del processo.

Lo scopo del rivestimento in grafite non è quindi semplicemente quello di rendere la parte “più resistente alla corrosione”. È mantenere ilconfine rivolto al processo più stabile nel tempo.

CVD SiC come interfaccia funzionale tra la grafite e il processo

Un rivestimento CVD SiC crea una densa superficie in carburo di silicio sul corpo in grafite lavorata. I rivestimenti SiC commerciali vengono comunemente depositati mediante deposizione di vapori chimici a temperature superiori a circa 1.200°C. SGL Carbon riporta temperature di deposizione tipiche di 1.200–1.300°C e sottolinea in particolare che il comportamento di dilatazione termica del substrato di grafite dovrebbe essere adattato al rivestimento per ridurre al minimo lo stress termico.

Una volta depositato, lo strato di SiC funge da interfaccia funzionale tra la grafite e l'atmosfera del reattore. La sua resistenza chimica riduce l'attacco diretto al carbonio sottostante. La sua densità limita l'esposizione diretta della grafite all'ambiente di processo. La sua elevata purezza fornisce una superficie più controllata vicino al wafer e la sua integrità meccanica aiuta a ridurre la generazione di particelle correlata all'erosione.

Questi vantaggi dipendono dal fatto che il rivestimento rimanga intatto. Un rivestimento con scarsa uniformità di spessore, fori di spillo locali, stress residuo o adesione debole può eventualmente rompersi o delaminarsi. Quando ciò accade, la grafite viene nuovamente esposta e la funzione protettiva viene persa localmente.

Per questo motivo, lo spessore del rivestimento da solo non è un parametro di qualità significativo. I parametri ingegneristici più utili sono la combinazione dipurezza, densità, rugosità superficiale, uniformità dello spessore, microstruttura, compatibilità del substrato e integrità dell'interfaccia.

Mersen segue lo stesso approccio basato sul sistema dei materiali nella guida alle apparecchiature per semiconduttori. Descrive la grafite ultrapura rivestita con SiC per epitassia e MOCVD ed evidenzia in particolare la compatibilità CTE tra grafite e carburo di silicio come condizione per l'integrità del rivestimento a lungo termine.

In termini pratici, il componente ideale non è quello con lo strato di SiC più spesso. È quello in cui il grado di grafite, l'architettura del rivestimento, le tolleranze di lavorazione e le condizioni operative sono sufficientemente abbinati da rimanere stabili attraverso cicli di processo ripetuti.

In che modo la geometria e la planarità del suscettore influiscono sull'uniformità della temperatura del wafer?

Il valore di un suscettore rivestito in SiC diventa più chiaro quando il componente viene visto come parte del campo termico piuttosto che semplicemente come un materiale di consumo.

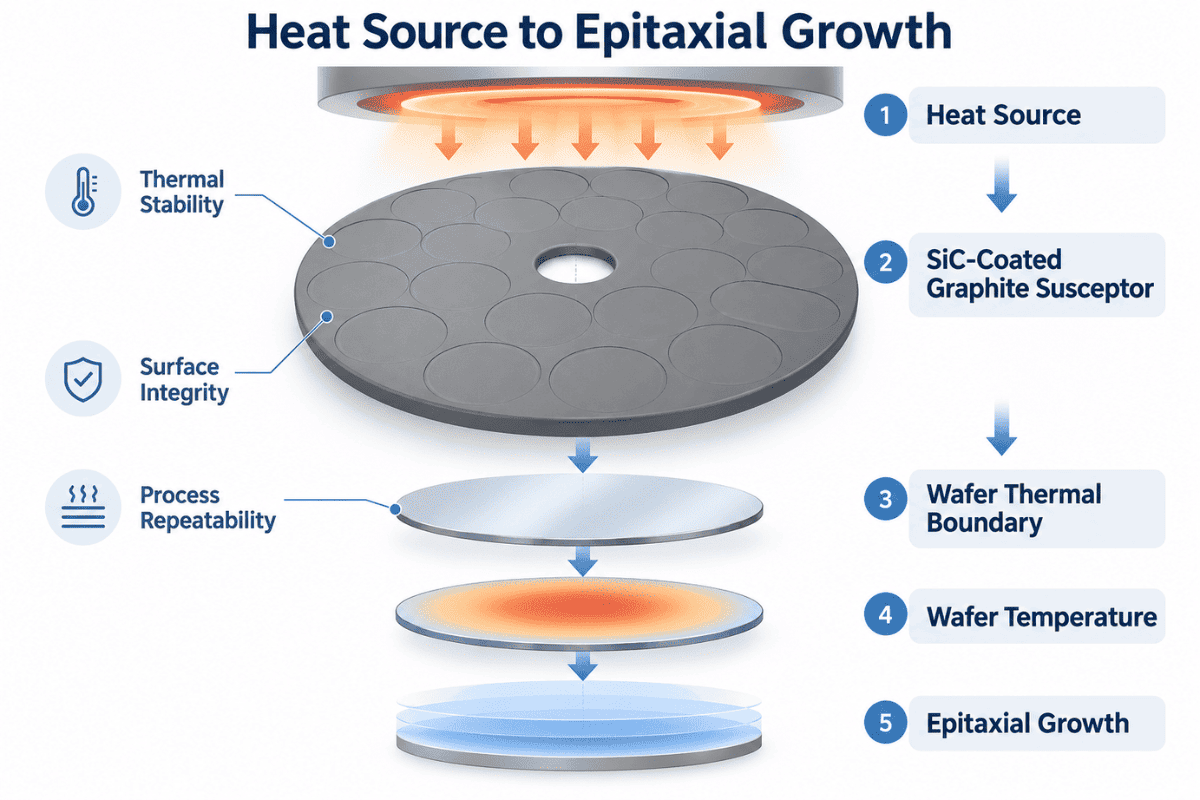

Il percorso energetico in un sistema epitassia semplificato può essere rappresentato come:

Sorgente di calore → Suscettore in grafite rivestito in SiC → Confine termico del wafer → Temperatura del wafer → Crescita epitassiale

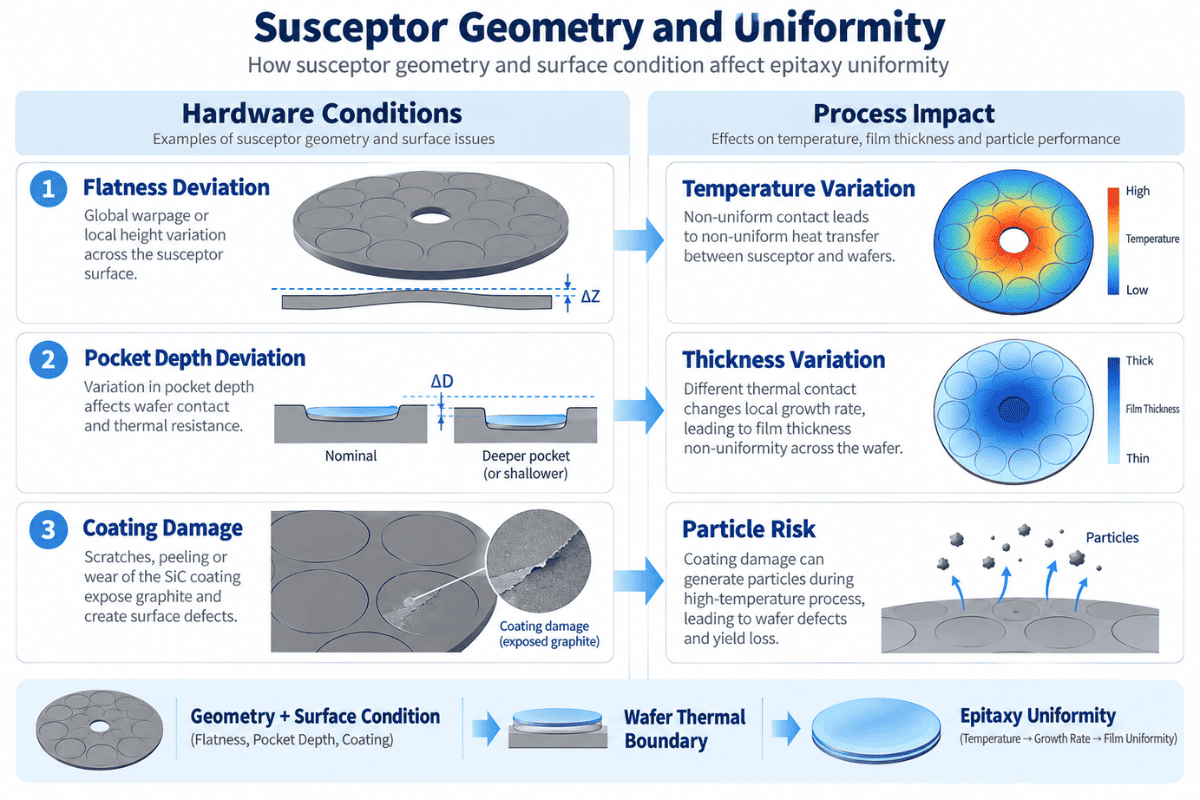

Ogni interfaccia è importante. Se il suscettore si deforma, se le tasche cambiano dimensione, se i depositi si accumulano in modo non uniforme o se il rivestimento localmente cede, le condizioni sperimentate dal wafer possono cambiare anche quando la ricetta nominale del reattore rimane invariata.

Ecco perché la lavorazione di precisione e la qualità del rivestimento sono strettamente legate. SGL Carbon enfatizza il profilo della tasca, la planarità, la finitura superficiale, la purezza e il rivestimento SiC omogeneo per i suscettori epitassiatici in silicio e collega anche le proprietà dei suscettori alla qualità dello strato epitassiale.

Una relazione simile esiste in MOCVD. I supporti per wafer ruotano i substrati attraverso un campo termico e precursore controllato e il comportamento termico del supporto contribuisce alla distribuzione della temperatura del wafer. SGL Carbon rileva che grafite di elevata purezza, rivestimenti SiC omogenei e tolleranze dimensionali strette vengono utilizzati per controllare le prestazioni del vettore nelle applicazioni MOCVD relative a LED e GaN.

Sarebbe quindi inesatto affermare che il solo rivestimento SiC “migliora la resa epitassiale”. La conclusione ingegneristica più difendibile è che un componente di grafite rivestito in SiC stabile e ben progettato aiuta a mantenere ilcondizioni al contorno termiche, chimiche e di contaminazionenecessario per un’epitassia ripetibile.

Questa distinzione è importante sia per la precisione tecnica che per la qualificazione del fornitore.

Perché i requisiti differiscono tra l'epitassia del silicio e quella del SiC

Il concetto di materiale di base è simile per l'epitassia del silicio e del SiC, ma la gravità dell'ambiente operativo è diversa.

Nell'epitassia del silicio, i suscettori rivestiti di elevata purezza devono mantenere l'accuratezza dimensionale, l'uniformità termica e una superficie di processo pulita. I fornitori commerciali attribuiscono grande importanza alla planarità, alla geometria della tasca, alla tolleranza di lavorazione e all'omogeneità del rivestimento perché il suscettore fa parte del sistema di riscaldamento del wafer.

L'epitassia del SiC in genere comporta uno stress termico e chimico maggiore sulla zona calda. Negli studi sui reattori pubblicati, ad esempio, la crescita del SiC a base di cloruro può operare a temperature intorno a 1.570°C. In tali condizioni, la degradazione del rivestimento in punti caldi localizzati diventa particolarmente rilevante perché i cambiamenti nella superficie del suscettore possono influenzare la riproducibilità su più cicli.

La domanda appropriata quindi non è se il rivestimento SiC sia “migliore” per un processo piuttosto che per un altro. La domanda corretta è se l'architettura del rivestimento è compatibile con quella attualetemperatura, chimica del gas, ciclo termico, metodo di pulizia e geometria dei componenti.

La stessa logica si applica quando si valutano rivestimenti alternativi come TaC o quando si considerano componenti SiC solidi. La selezione dei materiali dovrebbe seguire l'ambiente del processo piuttosto che una gerarchia generica dei materiali.

Specifica della grafite rivestita in SiC come componente tecnico

Una specifica tecnicamente significativa inizia dal reattore e non dal rivestimento.

Il fornitore deve comprendere il processo di epitassia, la configurazione del reattore, le dimensioni del wafer, la geometria dei componenti, la temperatura operativa, i gas di processo e i prodotti chimici di pulizia prima di definire i requisiti di grafite e rivestimento. Il disegno del componente dovrebbe quindi stabilire la geometria della tasca, la planarità, le dimensioni critiche e la finitura superficiale. Solo dopo aver compreso questi requisiti è possibile definire lo spessore, l'uniformità, la rugosità e i criteri di ispezione del rivestimento.

Questo approccio modifica la richiesta di offerta da una richiesta di merce:

“Citare aSuscettore in grafite rivestito in SiC.”

-a una specifica ingegneristica costruita attorno al processo reale.

Per i componenti epitassiaci, l’obiettivo non è semplicemente quello di massimizzare la durata del rivestimento. L'obiettivo è mantenere un componente che supportitemperatura stabile del wafer, contaminazione controllata, basso rischio di particelle, consistenza dimensionale e condizioni di crescita ripetibiliper tutto il periodo di servizio previsto.

Domande frequenti

1. Perché la grafite viene rivestita con carburo di silicio nell'epitassia?

La grafite garantisce lavorabilità e caratteristiche termiche utili, mentre il SiC CVD fornisce una superficie chimicamente stabile e di elevata purezza rivolta al processo. La combinazione consente ai complessi suscettori di grafite di funzionare in ambienti di semiconduttori impegnativi.

2.Perché non utilizzare la grafite nuda?

La grafite nuda può interagire con i gas reattivi, esporre impurità, irruvidirsi o generare particelle nel tempo. Un denso rivestimento di SiC separa la grafite dall'atmosfera del processo.

3.Il rivestimento SiC elimina la contaminazione?

No. Riduce il rischio di contaminazione correlata alla grafite quando il rivestimento rimane intatto, ma la contaminazione può anche provenire da gas, superfici della camera, depositi, manipolazione e altri componenti del reattore.

4.Il rivestimento SiC influisce sulle prestazioni termiche?

SÌ. Il rivestimento, il substrato di grafite, la geometria del componente e le condizioni della superficie influenzano insieme il confine termico tra il suscettore e il wafer. Il rivestimento dovrebbe quindi essere valutato come parte del componente completo.

5.Quali informazioni dovrebbero essere incluse in una richiesta di offerta?

Una richiesta di offerta utile dovrebbe includere il modello del reattore, il tipo di processo, le dimensioni del wafer, il disegno dei componenti, la temperatura operativa, i gas di processo e di pulizia, i requisiti di grafite, le specifiche del rivestimento, le tolleranze critiche, la finitura superficiale, i criteri di ispezione e la quantità richiesta.
