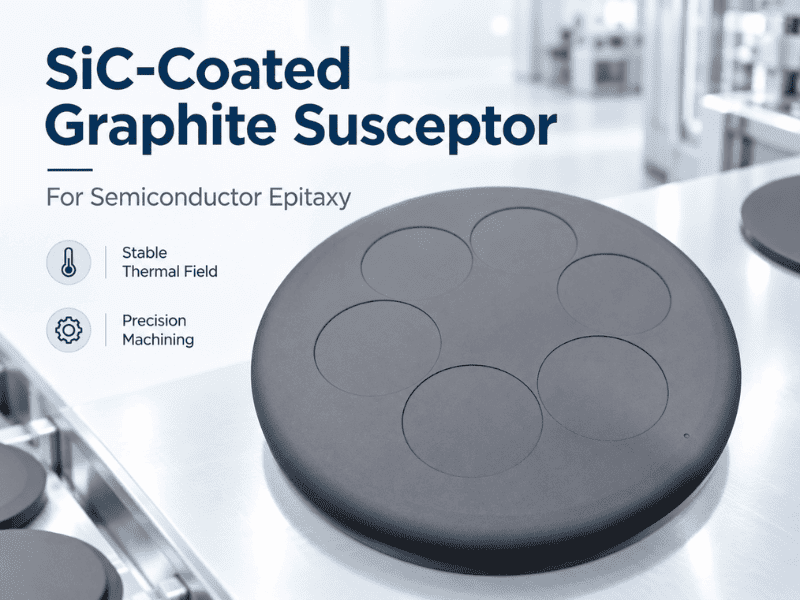

Suscettore in grafite rivestito in SiC: come influisce sull'uniformità dell'epitassia e sulla qualità del wafer？

Un suscettore in grafite rivestito in SiC non è semplicemente un supporto per wafer. Nell'epitassia dei semiconduttori è allo stesso tempo un componente del campo termico, un'interfaccia meccanica e una superficie rivolta al processo. Il suo corpo in grafite garantisce lavorabilità e funzionalità termica, mentre il rivestimento CVD SiC fornisce una superficie chimicamente stabile vicino al wafer. Poiché la temperatura del wafer è correlata alla geometria del suscettore, alla planarità, al design della tasca e alle condizioni della superficie, la qualità del suscettore può influenzare l'uniformità epitassiale e la stabilità da un ciclo all'altro.

Perché il suscettore fa parte del processo epitassia

Durante l'epitassia del silicio o del SiC, il wafer deve essere posizionato all'interno di un ambiente termico e chimico strettamente controllato. Il suscettore sostiene il wafer, accoppia o assorbe energia dal reattore, trasferisce il calore verso il wafer e definisce il confine fisico immediatamente sotto di esso. Per questo motivo il componente non può essere giudicato solo in base al grado di grafite o allo spessore del rivestimento.

SGL Carbon afferma che le proprietà e la qualità dei suscettori di grafite hanno un effetto cruciale sulla qualità dello strato epitassiale e sottolinea la grafite isostatica di elevata purezza, il rivestimento SiC omogeneo e le tolleranze dimensionali strette. Il suo programma di suscettori ASM evidenzia anche il profilo della tasca, la planarità, la finitura superficiale e la purezza come specifiche rilevanti per il processo.

La relazione di ingegneria può quindi essere espressa come:

Materiale del suscettore + Geometria + Planarità + Condizioni del rivestimento → Confine termico del wafer → Distribuzione della temperatura del wafer → Crescita epitassiale

Il suscettore non agisce da solo. Il flusso di gas, la progettazione del reattore, la rotazione dei wafer, la pressione, la chimica dei precursori e la strategia di controllo della temperatura rimangono essenziali. Tuttavia, il suscettore è una delle interfacce hardware primarie attraverso le quali queste condizioni vengono fornite al wafer.

Come la geometria e la planarità influenzano la temperatura del wafer

Per un suscettore epitassia, anche la precisione dimensionale è un parametro termico.

Una tasca del wafer troppo profonda, troppo superficiale o distorta localmente modifica la spaziatura tra la superficie del wafer e del suscettore. L'errore di planarità può alterare il contatto termico locale, lo scambio radiativo e l'effettivo confine termico sotto il wafer. Su un supporto multi-tasca, piccole differenze tra le tasche possono quindi produrre differenti storie di temperatura locale anche quando il punto di regolazione nominale del reattore rimane invariato.

Il diametro della tasca, la profondità della tasca, il profilo del bordo, lo spessore della parete, la concentricità e la planarità complessiva dovrebbero di conseguenza essere trattati come un sistema di progettazione connesso piuttosto che come dimensioni isolate.

Le specifiche dei suscettori commerciali riflettono questa relazione. SGL Carbon identifica il profilo della tasca, la planarità e la conformità dimensionale come caratteristiche importanti dei suscettori per epitassia in silicio, mentre Mersen enfatizza la lavorazione di precisione e l'uniformità termica nelle apparecchiature di grafite rivestita per l'epitassia.

La domanda ingegneristica più utile quindi non è semplicemente:

> La parte rientra nella tolleranza del disegno?

È:

> Le dimensioni critiche sono controllate in modo sufficientemente rigoroso da preservare il confine termico previsto in ogni posizione del wafer?

Questa distinzione diventa particolarmente importante per i suscettori sostitutivi. Un componente può apparire geometricamente simile a una parte esistente ma comportarsi diversamente se il profilo della tasca, la planarità, il grado di grafite, la finitura superficiale o l'architettura del rivestimento differiscono dal progetto qualificato.

Perché il rivestimento CVD SiC è importante oltre la protezione chimica

Il rivestimento CVD SiC è spesso descritto come uno strato protettivo, ma tale definizione è incompleta.

La sua prima funzione è chimica. Una superficie SiC densa riduce l'esposizione diretta del substrato di grafite ai gas di processo ad alta temperatura e ai prodotti chimici di pulizia. La sua seconda funzione è il controllo della contaminazione poiché il rivestimento diventa la superficie rivolta al processo più vicina al wafer. La sua terza funzione è la stabilità della superficie: il suscettore deve mantenere una condizione costante attraverso ripetuti cicli di deposizione, pulizia, riscaldamento e raffreddamento.

SGL Carbon descrive i suoi rivestimenti SiC come strati CVD densi con elevata resistenza chimica e termica e osserva che il comportamento di espansione termica del substrato di grafite dovrebbe essere adattato al rivestimento per ridurre al minimo lo stress termico. Allo stesso modo Mersen identifica la compatibilità CTE grafite/SiC come importante per l'integrità del rivestimento a lungo termine.

Per l'epitassia, la qualità del rivestimento dovrebbe quindi essere valutata utilizzando uno spessore superiore a quello nominale. L'uniformità dello spessore, la ruvidità della superficie, la resistenza al foro stenopeico, la stabilità dell'interfaccia e l'integrità del rivestimento sono importanti perché fessurazioni, desquamazione o progressivo irruvidimento della superficie modificano il confine presentato al wafer.

Il suscettore finito è meglio inteso come sistema di materiali accoppiati:

Substrato di grafite + geometria di precisione + superficie SiC CVD + integrità dell'interfaccia

Una modifica in uno qualsiasi di questi elementi può alterare il comportamento dell'intero componente.

Questo è anche il motivo per cui un “rivestimento più spesso” non dovrebbe essere interpretato automaticamente come “rivestimento migliore”. Un rivestimento deve fornire una protezione adeguata pur rimanendo compatibile con il substrato, le tolleranze dei componenti e i ripetuti cicli termici.

Come la condizione del suscettore può influenzare l'uniformità dell'epitassia

La crescita epitassiale è altamente sensibile alla temperatura. La temperatura locale del wafer contribuisce quindi al tasso di crescita, allo spessore dello strato, alla composizione e all'uniformità delle proprietà elettriche.

Se la planarità del suscettore cambia, una tasca del wafer si usura, i depositi si accumulano in modo non uniforme o il rivestimento SiC si degrada localmente, anche il confine termico e chimico attorno al wafer potrebbe cambiare. Il risultato non è automaticamente un wafer difettoso, ma il rischio di variazioni da tasca a tasca, da wafer a wafer o da esecuzione a esecuzione può aumentare.

Il meccanismo può essere semplificato come:

Cambiamento della geometria o della superficie → Cambiamento del confine termico locale → Cambiamento della temperatura del wafer → Cambiamento della cinetica di crescita

Un principio simile si applica ai supporti rotanti per wafer MOCVD. SGL Carbon unisce grafite di elevata purezza, rivestimento SiC omogeneo, conduttività termica e tolleranze dimensionali strette con prestazioni di supporto wafer nella produzione di LED.

È quindi troppo semplicistico affermare che “un migliore rivestimento in SiC aumenta la resa”. Una conclusione più tecnicamente difendibile è che un suscettore di grafite rivestito in SiC stabile e dimensionalmente controllato aiuta a mantenere le condizioni termiche e superficiali richieste per un'epitassia ripetibile.

Ciò cambia anche il modo in cui dovrebbe essere indagata la non uniformità.

Quando un reattore epitassia inizia a mostrare una deriva inspiegabile, gli ingegneri di processo esaminano naturalmente le impostazioni di temperatura, il flusso di gas, la pressione e l'erogazione del precursore. La condizione dei suscettori dovrebbe essere inclusa nella stessa indagine. Planarità, usura delle tasche, cronologia dei depositi, integrità del rivestimento e conformità dimensionale delle parti di ricambio possono diventare tutte variabili rilevanti.

In questo senso il suscettore non è semplicemente un componente consumabile. Fa parte dell'hardware di controllo del processo.

Modalità di guasto importanti per il processo wafer

La degradazione dei suscettori è spesso graduale piuttosto che catastrofica. Una parte può rimanere meccanicamente intatta mentre il suo comportamento nel processo ha già iniziato a cambiare.

La rottura o la delaminazione del rivestimento può esporre la grafite e aumentare il rischio di particelle. La desquamazione dei bordi può indicare una concentrazione locale di stress. L'irruvidimento della superficie modifica le condizioni esposte al processo e può influenzare il successivo comportamento dei depositi. L'usura della tasca può alterare il posizionamento del wafer, mentre la perdita di planarità modifica la relazione termica tra wafer e suscettore. Il degrado non uniforme del rivestimento può anche creare condizioni superficiali diverse sullo stesso componente.

Questi cambiamenti possono derivare da cicli termici, mancata corrispondenza CTE grafite/SiC, prodotti chimici di processo, pulizia aggressiva, movimentazione meccanica, difetti di rivestimento o tempo di servizio accumulato.

La questione ingegneristica rilevante quindi non è solo:

> Il suscettore è guasto?

ma piuttosto:

> Il suscettore è cambiato abbastanza da alterare il confine del processo sperimentato dal wafer?

La sola ispezione visiva potrebbe non essere sufficiente per rispondere a questa domanda. A seconda del processo, una qualificazione significativa può includere la misurazione dimensionale, la verifica della planarità, l'ispezione del profilo della tasca, la valutazione delle condizioni superficiali e la valutazione dell'integrità del rivestimento.

Questo è il motivo per cui non esiste un numero universale di cicli di processo dopo il quale ogni suscettore in grafite rivestito di SiC dovrebbe essere sostituito. La pulizia, il rivestimento o la sostituzione dovrebbero basarsi sulle condizioni dei componenti e sulle prove del processo.

Come specificare un suscettore epitassia personalizzato o sostitutivo

Una richiesta di offerta tecnicamente utile dovrebbe iniziare con il reattore e il processo piuttosto che con una richiesta generica di “grafite rivestita di SiC”.

Il fornitore deve innanzitutto comprendere il produttore e il modello del reattore, se il componente viene utilizzato per l'epitassia del silicio o l'epitassia SiC, le dimensioni del wafer, la configurazione della tasca, il metodo di riscaldamento, l'intervallo di temperatura operativa, i gas di processo e i prodotti chimici di pulizia.

La definizione del componente dovrebbe quindi stabilire le dimensioni che influenzano il comportamento del processo, in particolare la planarità, la profondità della tasca, il diametro della tasca, la geometria del bordo e altre tolleranze critiche. Il grado di grafite, la purezza, i requisiti del rivestimento CVD SiC, la finitura superficiale e i criteri di ispezione dovrebbero essere definiti attorno a questi requisiti.

Una pratica sequenza di selezione è:

Reattore → Processo → Geometria → Grafite → Rivestimento SiC → Ispezione

Per i componenti sostitutivi, un disegno esistente è estremamente prezioso, ma il disegno da solo potrebbe non contenere tutti i requisiti critici del processo. La qualità del materiale qualificato, le specifiche del rivestimento, i dati storici delle ispezioni e le condizioni operative effettive possono essere altrettanto importanti.

L’obiettivo non è semplicemente quello di massimizzare la durata del rivestimento. Serve a preservare una relazione ripetibile tra il suscettore e il wafer per tutto il periodo di servizio del componente.

Ciò significa mantenere la combinazione di:

Stabilità dimensionale + Coerenza termica + Integrità superficiale + Bassa contaminazione + Basso rischio di particelle

richiesto dal processo di epitassia.

Domande frequenti

1. Cosa fa un suscettore di grafite rivestito di SiC nell'epitassia?

Supporta il wafer mentre agisce come parte del campo termico del reattore e come superficie rivolta al processo sotto il wafer. La sua geometria e le condizioni della superficie aiutano a definire l'ambiente termico locale del wafer.

2. Perché i suscettori in grafite sono rivestiti con SiC?

La grafite garantisce lavorabilità e un comportamento termico utile, mentre il SiC CVD fornisce una superficie esposta al processo più stabile chimicamente e resistente alla contaminazione.

3. In che modo la planarità del suscettore influisce sull'uniformità epitassiale?

La planarità modifica la relazione geometrica e termica tra wafer e suscettore. Una deviazione eccessiva può alterare il trasferimento di calore locale e contribuire alla non uniformità della temperatura del wafer.

4. I danni al rivestimento SiC possono influire sulla qualità del wafer?

I danni al rivestimento possono influenzare la stabilità del processo esponendo la grafite, generando particelle o modificando le condizioni superficiali locali. L'impatto pratico dipende dalla posizione, dalla gravità del danno e dal processo del reattore.

5. Quali informazioni sono necessarie per una richiesta di offerta di un suscettore personalizzato o sostitutivo?

Fornire il modello del reattore, il tipo di processo, le dimensioni del wafer, il disegno o il file STEP, la geometria della tasca, la planarità e le tolleranze critiche, i requisiti di grafite, le specifiche del rivestimento SiC, la finitura superficiale, i requisiti di ispezione e la quantità.

Riferimenti

1. Carbonio SGL: suscettori e componenti di grafite per l'epitassia di silicio e SiC. Informazioni tecniche su grafite isostatica di elevata purezza, rivestimenti SiC omogenei, tolleranze dimensionali e applicazioni epitassia.

2. SGL Carbon: suscettori per reattori ASM Epsilon. Informazioni tecniche su profilo della tasca, planarità, finitura superficiale, purezza, rivestimento e controllo dimensionale per suscettori epitassia in silicio.

3. Mersen: apparecchiature di processo per semiconduttori. Informazioni tecniche su grafite rivestita in SiC ultrapura, compatibilità CTE, lavorazione di precisione e applicazioni epitassia/MOCVD.
