Supporto per wafer in grafite rivestito in TaC

Puoi essere certo di acquistare vettore di wafer di grafite con rivestimento TAC personalizzato da Vetek Semiconductor. Non vediamo l'ora di cooperare con te, se vuoi saperne di più, puoi consultarci ora, ti risponderemo in tempo!

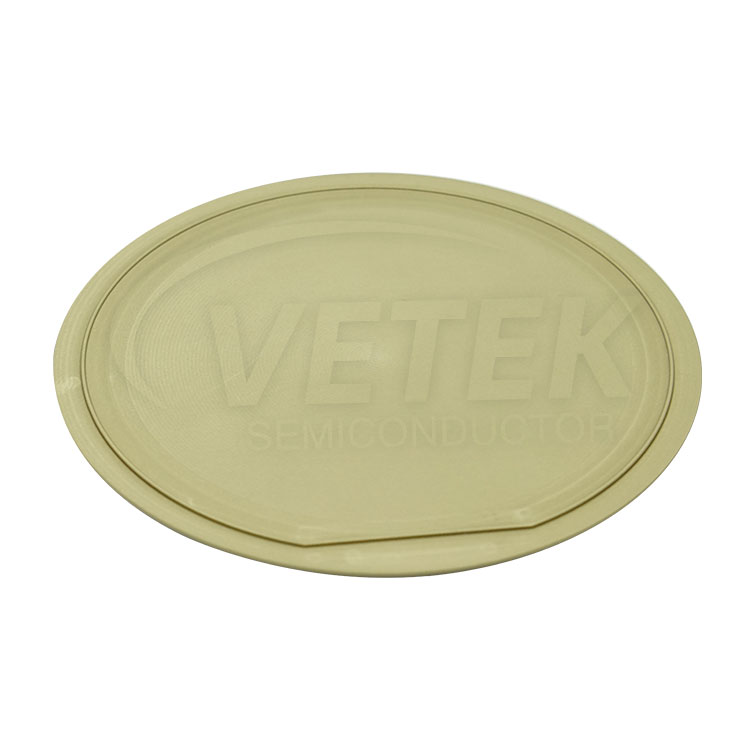

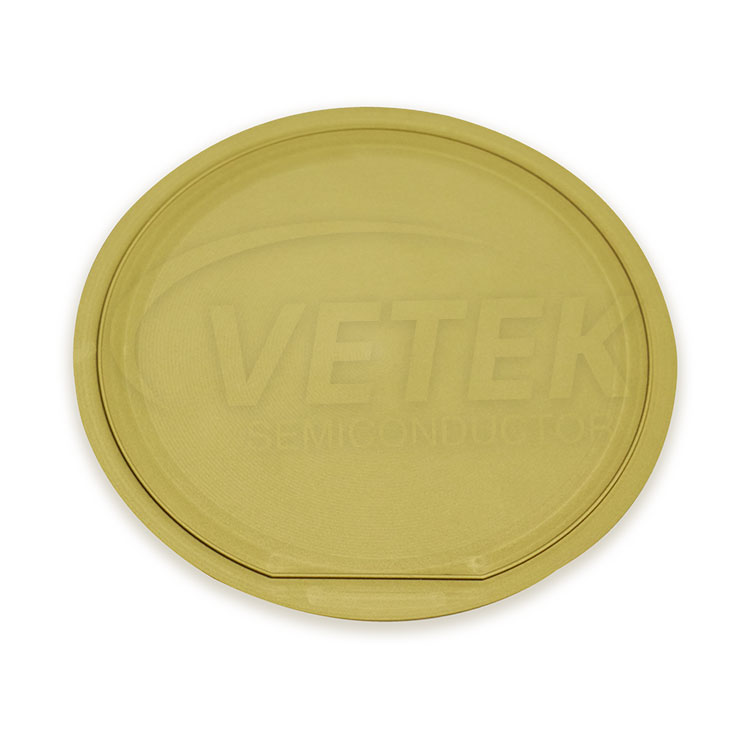

Il supporto per wafer in grafite rivestito in TaC di VeTek Semiconductor interagisce direttamente con i wafer nel reattore epitassia, migliorando l'efficienza e le prestazioni. Con l'opzione del rivestimento in carburo di silicio o carburo di tantalio, il supporto per wafer in grafite rivestito TaC di VeTek Semiconductor offre una durata di vita estesa, fino a 2-3 volte più lunga con il carburo di tantalio. Compatibile con vari modelli di macchine, inclusi forni epitassiali LPE SiC, JSG, forni epitassiali NASO.

Il supporto in grafite rivestito in TaC di VeTek Semiconductor garantisce una stechiometria di reazione precisa, previene la migrazione delle impurità e mantiene la stabilità della temperatura oltre i 2000°C. Presenta una notevole resistenza a H2, NH3, SiH4 e Si, proteggendo dagli ambienti chimici aggressivi. Resistendo agli shock termici, consente cicli operativi rapidi senza delaminazione del rivestimento.

Il rivestimento TaC di VeTek Semiconductor garantisce una purezza ultraelevata, elimina le impurità e assicura una copertura conforme che soddisfa rigorose tolleranze dimensionali. Con le capacità avanzate di elaborazione della grafite di VeTek Semiconductor, siamo attrezzati per soddisfare le vostre esigenze di personalizzazione. Sia che abbiate bisogno di servizi di rivestimento o di soluzioni complete, il nostro team di ingegneri esperti è pronto a progettare la soluzione perfetta per le vostre applicazioni specifiche. Affidati a noi per fornire prodotti di alta qualità su misura per le tue esigenze e aspettative.
