Suscettori ad elevata purezza: la chiave per la resa personalizzata dei wafer semiconduttori nel 2026

Poiché la produzione di semiconduttori continua ad evolversi verso nodi di processo avanzati, maggiore integrazione e architetture complesse, i fattori decisivi per la resa dei wafer stanno subendo un sottile cambiamento. Per la produzione personalizzata di wafer semiconduttori, il punto di svolta in termini di rendimento non risiede più esclusivamente nei processi chiave come la litografia o l’incisione; i suscettori ad elevata purezza stanno diventando sempre più la variabile sottostante che influisce sulla stabilità e sulla coerenza del processo.

Con la crescente domanda di dispositivi in ​​piccoli lotti e ad alte prestazioni nel 2026, il ruolo del suscettore nella gestione termica e nel controllo della contaminazione è stato ridefinito.

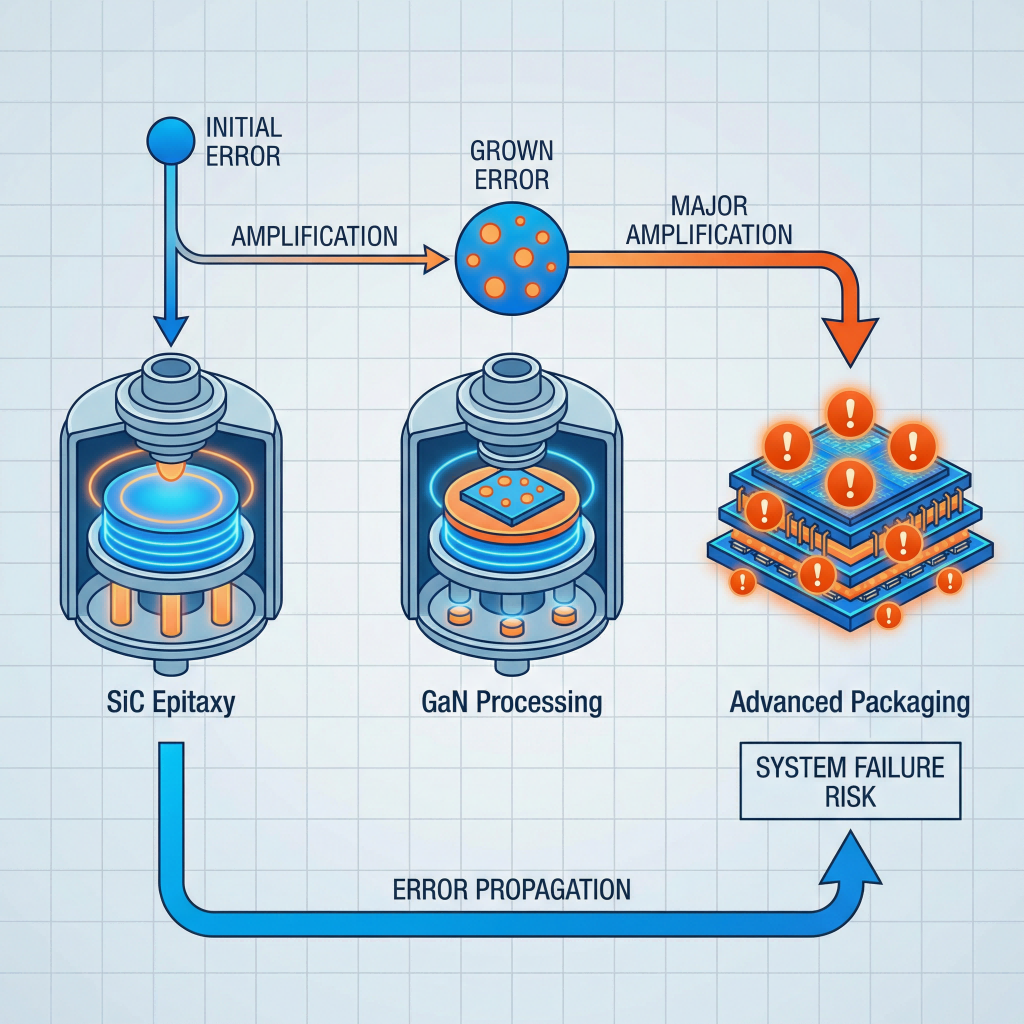

L'"Effetto Amplificazione" nella Produzione Personalizzata
La tendenza nella produzione di wafer personalizzati è la ricerca parallela di varietà e standard elevati. A differenza della produzione di massa standardizzata, i processi personalizzati spesso coinvolgono una gamma più diversificata di sistemi di materiali (come l’epitassia SiC o GaN) e ambienti di camera più complessi.

In questo ambiente, il margine di errore di processo è estremamente ridotto. Essendo il supporto fisico più diretto per il wafer, qualsiasi fluttuazione delle prestazioni nel suscettore viene amplificata passo dopo passo attraverso le fasi del processo:

• Distribuzione del campo termico:Piccole differenze nella conduttività termica portano a uno spessore del film non uniforme, con un impatto diretto sulle prestazioni elettriche. La ricerca di settore indica che anche una variazione di ±1°C sulla superficie del suscettore può avere un impatto significativo sulla concentrazione del portatore nell'epitassia GaN-su-SiC.
• Rischio di particelle:La micro-defoliazione o l'usura superficiale del suscettore è una fonte primaria di impurità all'interno della camera.
• Deriva del lotto:Quando si cambiano frequentemente le specifiche del prodotto, la stabilità fisica del suscettore determina se il processo è ripetibile.

Percorsi tecnici per superare le sfide in termini di rendimento
Per affrontare le sfide di rendimento del 2026, la selezione dei suscettori ad elevata purezza si è spostata dal concentrarsi sulla "purezza" come singolo parametro a una sinergia integrata di materiale e struttura. Per affrontare le sfide di rendimento del 2026, la selezione dei suscettori ad elevata purezza è passata dal concentrarsi sulla "purezza" come singolo parametro a una sinergia integrata di materiale e struttura.

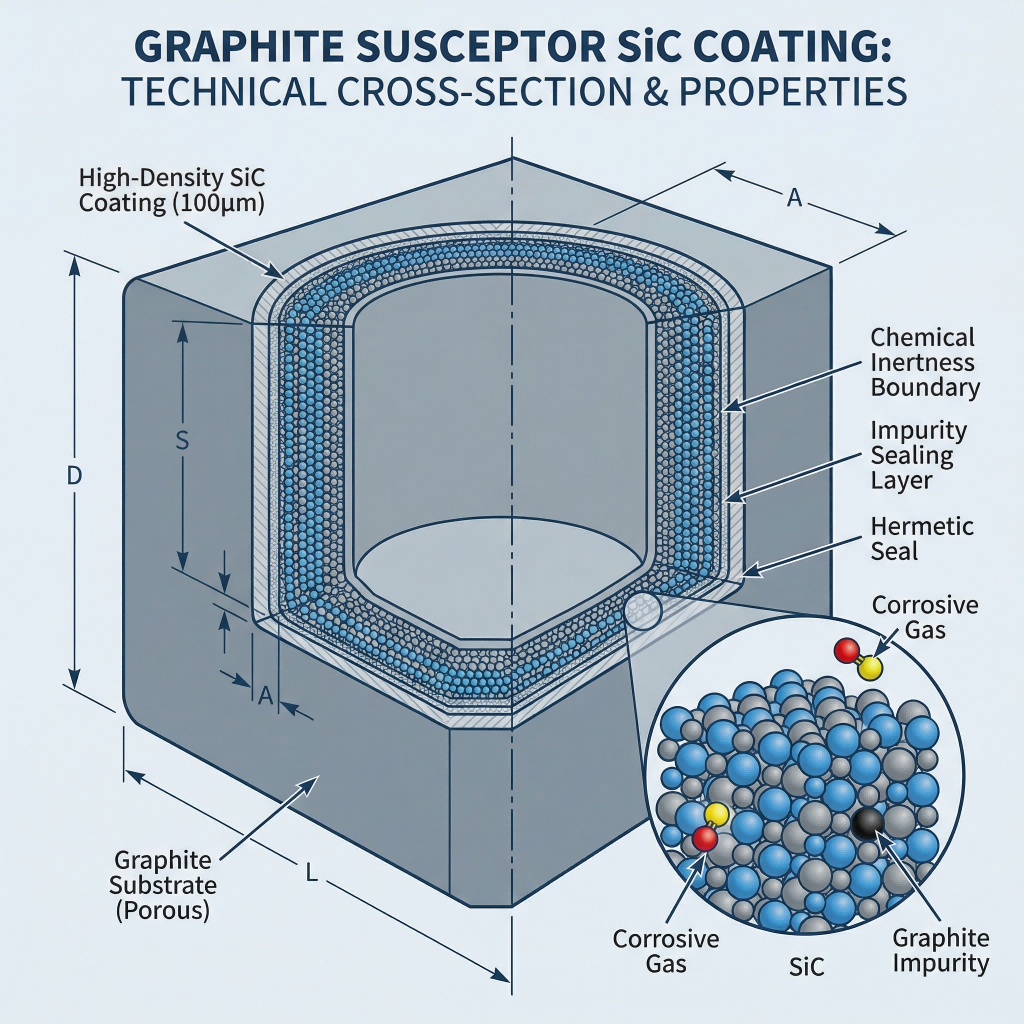

1. Densità del rivestimento e inerzia chimica
Nei processi MOCVD o epitassiali, i suscettori di grafite richiedono tipicamente rivestimenti ad alte prestazioni. Ad esempio, la densità di un rivestimento di carburo di silicio (SiC) determina direttamente la sua capacità di sigillare le impurità all'interno del substrato.

2. Uniformità della microstruttura
La distribuzione interna della grana e la porosità del materiale sono fondamentali per l'efficienza di conduzione termica. Se la struttura interna del suscettore non è uniforme, la superficie del wafer presenterà differenze di temperatura microscopiche anche se la temperatura macro appare costante. Per i wafer personalizzati che cercano un'uniformità estrema, questo è spesso il killer invisibile che causa anomalie di stress e crepe. La distribuzione interna dei grani e la porosità del materiale sono fondamentali per l'efficienza di conduzione termica. Se la struttura interna del suscettore non è uniforme, la superficie del wafer presenterà differenze di temperatura microscopiche anche se la temperatura macro appare costante. Per i wafer personalizzati che cercano un'uniformità estrema, questo è spesso il "killer invisibile" che causa anomalie di stress e crepe.

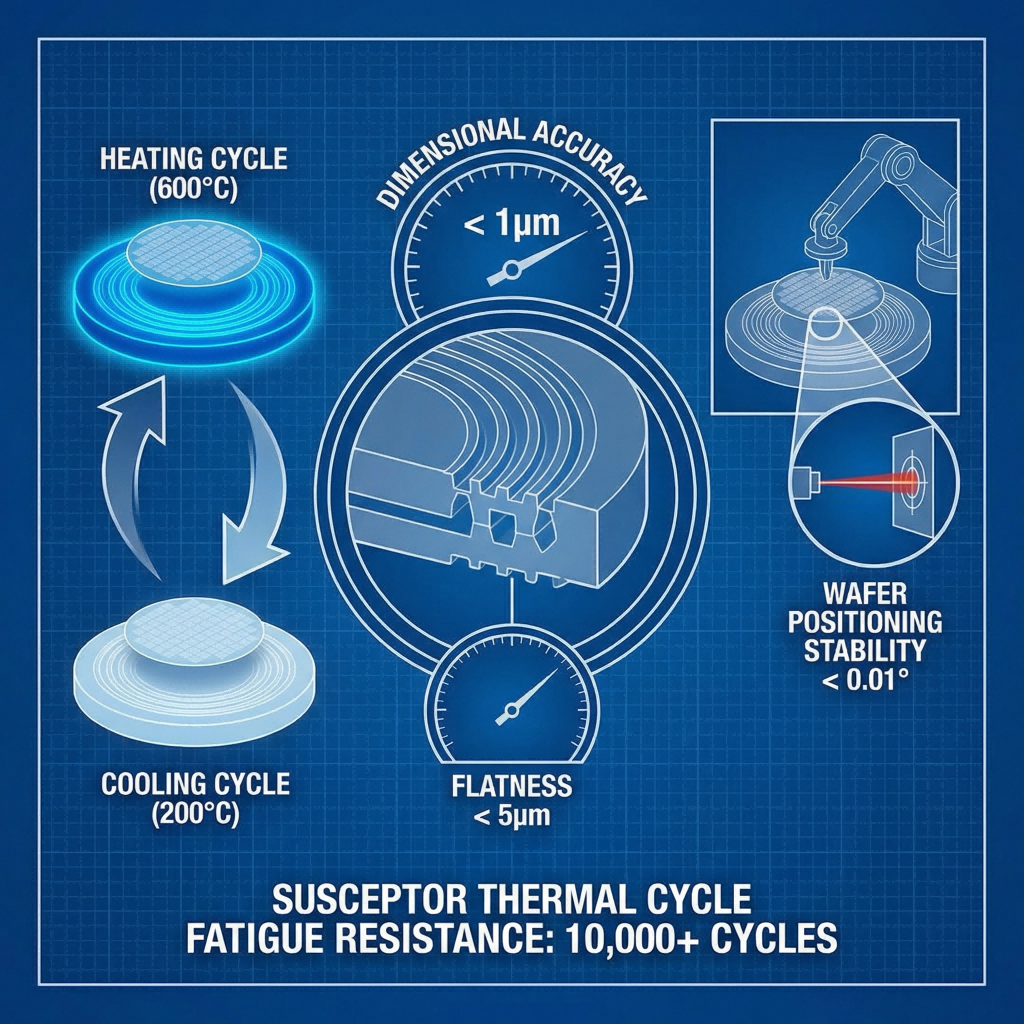

3. Stabilità fisica a lungo termine
I suscettori premium devono possedere un'eccellente resistenza alla fatica del ciclo termico. Durante i cicli prolungati di riscaldamento e raffreddamento, il suscettore deve mantenere l'accuratezza dimensionale e la planarità per evitare deviazioni nel posizionamento del wafer causate dalla distorsione meccanica, garantendo così che la resa di ogni lotto rimanga al livello di base previsto. I suscettori premium devono possedere un'eccellente resistenza alla fatica del ciclo termico. Durante i cicli prolungati di riscaldamento e raffreddamento, il suscettore deve mantenere l'accuratezza dimensionale e la planarità per evitare deviazioni nel posizionamento del wafer causate dalla distorsione meccanica, garantendo così che la resa di ogni lotto rimanga al livello di base previsto.

Prospettive del settore
Entrando nel 2026, la competizione per il rendimento si sta evolvendo in una competizione per le capacità di supporto sottostanti. Sebbene i suscettori ad elevata purezza occupino un anello relativamente nascosto nella catena industriale, il controllo della contaminazione, la gestione termica e la stabilità meccanica che comportano stanno diventando variabili chiave indispensabili nella produzione di wafer personalizzati. Entrando nel 2026, la competizione per la resa si sta evolvendo in una competizione per le capacità di supporto sottostanti. Sebbene i suscettori ad elevata purezza occupino un anello relativamente nascosto nella catena industriale, il controllo della contaminazione, la gestione termica e la stabilità meccanica che comportano stanno diventando variabili chiave indispensabili nella produzione di wafer personalizzati.

Per le aziende di semiconduttori che perseguono un valore elevato e un’elevata affidabilità, una profonda comprensione dell’interazione tra il suscettore e il processo sarà un percorso necessario per migliorare la competitività di base.

Autore: Sera Lee

Riferimenti:

[1] Relazione tecnica interna:Suscettori ad elevata purezza: la chiave fondamentale per la resa personalizzata dei wafer semiconduttori nel 2026.(Documento originale per l'analisi della resa e l'"effetto di amplificazione").

[2] SEMI F20-0706:Sistema di classificazione per materiali ad elevata purezza utilizzati nella produzione di semiconduttori.(Norma di settore relativa ai requisiti di purezza dei materiali discussi nel testo).

[3] Tecnologia di rivestimento CVD:Giornale della crescita dei cristalli.Ricerca su "L'impatto della densità del rivestimento SiC e dell'orientamento dei cristalli sulla stabilità termica nei reattori MOCVD".

[4] Studi sulla gestione termica:Transazioni IEEE sulla produzione di semiconduttori."Effetti della non uniformità termica del suscettore sulla consistenza dello spessore del film per wafer da 200 mm e 300 mm".

[5] Controllo della contaminazione:Roadmap internazionale per dispositivi e sistemi (IRDS) Edizione 2025/2026.Linee guida sul controllo delle particelle e sulla contaminazione chimica nei nodi di processo avanzati.
