Suscettore EPI Wafer Wafer di rivestimento CVD

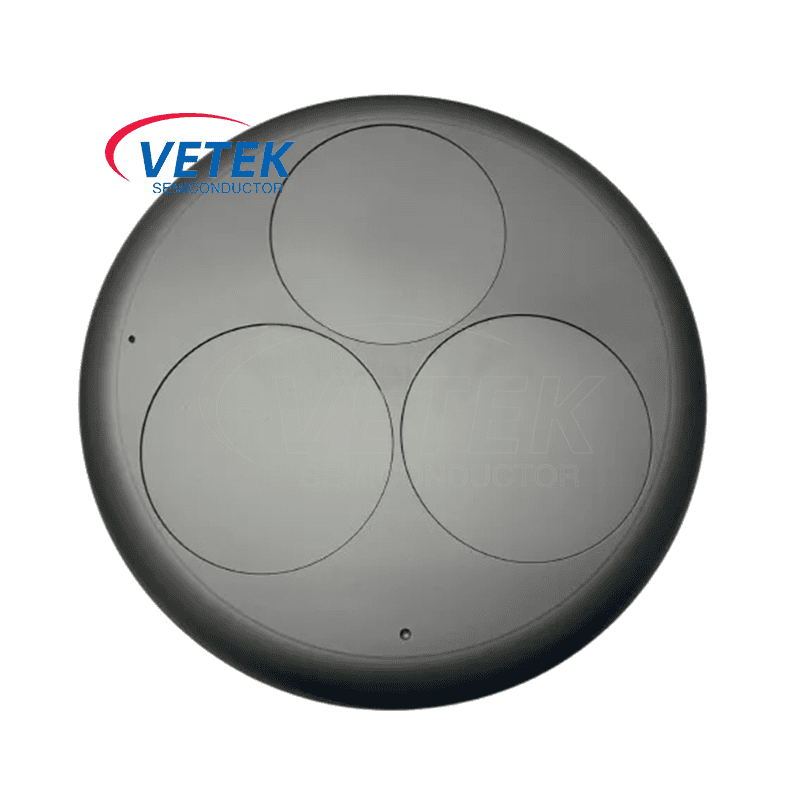

Il suscettore EPI di Wafer EPI di Wafer EPI di VETEK Semiconductor è appositamente progettato per il processo di deposizione di vapore chimico organico metallico (MOCVD) ed è particolarmente adatto per la crescita epitassiale di carburo di silicio (SIC). L'uso di un substrato di grafite avanzato combinato con un rivestimento SIC combina le migliori proprietà di entrambi i materiali per garantire prestazioni superiori nel processo di produzione dei semiconduttori.

AccuratoN ed efficienza: supporto perfetto per il processo MOCVD

Nella produzione di semiconduttori, la precisione ed efficienza sono fondamentali. Il wafer EPI di vetek Semiconductor SIC di Wafer EPI Susceptor fornisce una piattaforma stabile e affidabile per i wafer SIC, garantendo un controllo preciso durante il processo di crescita epitassiale. Il rivestimento SIC aumenta significativamente la conduttività termica dello stent, contribuendo a ottenere un'eccellente gestione della temperatura. Ciò è fondamentale per garantire una crescita uniforme dei materiali e mantenere l'integrità del rivestimento SIC.

Eccellente resistenza chimica e durata

Il rivestimento SIC protegge efficacemente il substrato di grafite dalle sostanze chimiche corrosive nel processo MOCVD, estendendo così la vita dell'uscitatore del wafer e riducendo i costi di manutenzione. Questa resistenza chimica consente al supporto del wafer di mantenere prestazioni stabili in ambienti di produzione duri, riducendo significativamente la frequenza di sostituzione e i tempi di inattività delle attrezzature.

Stabilità dimensionale precisa e allineamento ad alta precisione

Il porta wafer di Vetek Mocvd utilizza un processo di produzione di precisione per garantire un'eccellente stabilità dimensionale. Ciò è cruciale per un preciso allineamento dei wafer durante il processo di crescita, che influisce direttamente sulla qualità e sulle prestazioni del prodotto finale. Le nostre staffe sono progettate per soddisfare rigorosamente i requisiti di tolleranza e avere una finitura superficiale costante, garantendo che il sistema MOCVD funzioni in uno stato efficiente e stabile.

Design leggero: migliorare l'efficienza della produzione

Il wafer di rivestimento SIC CVD Susceptor EPI adotta un design leggero, che semplifica il processo di funzionamento e installazione. Questo design non solo migliora l'esperienza dell'utente, ma riduce anche efficacemente i tempi di inattività in ambienti di produzione ad alto rendimento. Facile operazioni rende le linee di produzione più efficienti, aiutando i produttori a ottimizzare il flusso di lavoro e aumentare la produzione.

Innovazione e affidabilità: la promessa di Vetek

La scelta del suscettore del wafer Wafer con rivestimento SIC di VETEK Semiconductor significa scegliere un prodotto che combina innovazione e affidabilità. Il nostro impegno per la qualità garantisce che ogni titolare del wafer sia rigorosamente testato per soddisfare gli alti standard del settore. Vetek Semiconductor si impegna a fornire tecnologie e soluzioni all'avanguardia all'industria dei semiconduttori, a supporto dei servizi personalizzati e spera sinceramente di diventare il tuo partner a lungo termine in Cina.

Con il suscettore EPI del wafer CVD di Vetek Semiconductor, sarai in grado di ottenere una maggiore precisione, efficienza e efficacia in termini di costi nella produzione di semiconduttori, aiutando i processi di produzione a raggiungere nuove altezze.

Negozi di suscettori EPI di vetek semiconduttore
