Perché la crescita dei cristalli PVT di carburo di silicio (SiC) non può fare a meno dei rivestimenti in carburo di tantalio (TaC)?

Nel processo di crescita dei cristalli di carburo di silicio (SiC) tramite il metodo Physical Vapor Transport (PVT), la temperatura estremamente elevata di 2000–2500 °C è una “arma a doppio taglio”: mentre guida la sublimazione e il trasporto dei materiali di partenza, intensifica anche drammaticamente il rilascio di impurità da tutti i materiali all’interno del sistema del campo termico, in particolare gli elementi metallici in traccia contenuti nei componenti convenzionali della zona calda di grafite. Una volta che queste impurità entrano nell'interfaccia di crescita, danneggeranno direttamente la qualità centrale del cristallo. Questo è il motivo fondamentale per cui i rivestimenti in carburo di tantalio (TaC) sono diventati una “opzione obbligatoria” piuttosto che una “scelta facoltativa” per la crescita dei cristalli PVT.

1. Doppi percorsi distruttivi delle impurità in tracce

Il danno causato dalle impurità ai cristalli di carburo di silicio si riflette principalmente in due dimensioni principali, che influiscono direttamente sull'utilizzabilità dei cristalli:

• Impurità di elementi leggeri (azoto N, boro B):In condizioni di alta temperatura, entrano facilmente nel reticolo SiC, sostituiscono gli atomi di carbonio e formano livelli di energia donatrice, alterando direttamente la concentrazione del portatore e la resistività del cristallo. I risultati sperimentali mostrano che per ogni aumento di 1×10¹⁶ cm⁻³ della concentrazione di impurità di azoto, la resistività del 4H-SiC di tipo n può diminuire di quasi un ordine di grandezza, causando una deviazione dei parametri elettrici del dispositivo finale rispetto agli obiettivi di progettazione.
• Impurità degli elementi metallici (ferro Fe, nichel Ni):I loro raggi atomici differiscono significativamente da quelli degli atomi di silicio e di carbonio. Una volta incorporati nel reticolo, inducono una deformazione reticolare locale. Queste regioni tese diventano siti di nucleazione per dislocazioni del piano basale (BPD) e difetti di impilamento (SF), danneggiando gravemente l'integrità strutturale e l'affidabilità del dispositivo del cristallo.



2. Per un confronto più chiaro, gli impatti dei due tipi di impurità sono riepilogati come segue:

3. Triplo meccanismo di protezione dei rivestimenti in carburo di tantalio

Per bloccare la contaminazione da impurità alla fonte, depositare un rivestimento di carburo di tantalio (TaC) sulla superficie dei componenti di grafite della zona calda tramite deposizione chimica in fase vapore (CVD) è una soluzione tecnica collaudata ed efficace. Le sue funzioni principali ruotano attorno all’”anticontaminazione”:

Elevata stabilità chimica:Non subisce reazioni significative con vapori a base di silicio in ambienti PVT ad alta temperatura, evitando l'autodecomposizione o la generazione di nuove impurità.

Bassa permeabilità:Una microstruttura densa forma una barriera fisica, bloccando efficacemente la diffusione verso l'esterno delle impurità dal substrato di grafite.

Elevata purezza intrinseca:Il rivestimento rimane stabile alle alte temperature e ha una bassa pressione di vapore, garantendo che non diventi una nuova fonte di contaminazione.

4. Requisiti specifici della purezza del nucleo per il rivestimento

L’efficacia della soluzione dipende interamente dall’eccezionale purezza del rivestimento, che può essere verificata con precisione attraverso il test GDMS (Glow Discharge Mass Spectrometry):

5. Risultati dell'applicazione pratica

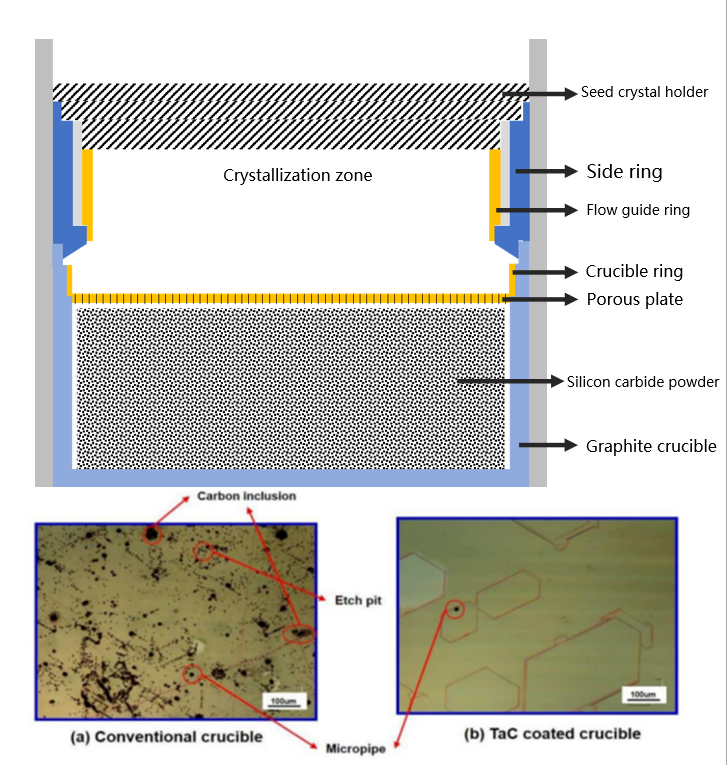

Dopo aver adottato rivestimenti in carburo di tantalio di alta qualità, si possono osservare chiari miglioramenti sia nella crescita dei cristalli di carburo di silicio che nelle fasi di produzione del dispositivo:

Miglioramento della qualità del cristallo:La densità della dislocazione del piano basale (BPD) è generalmente ridotta di oltre il 30% e l'uniformità della resistività del wafer è migliorata.

Maggiore affidabilità del dispositivo:I dispositivi di potenza come i MOSFET SiC fabbricati su substrati di elevata purezza mostrano una migliore coerenza nella tensione di rottura e tassi di guasto precoci ridotti.

Grazie alla loro elevata purezza e alle proprietà chimiche e fisiche stabili, i rivestimenti in carburo di tantalio costituiscono un'affidabile barriera di purezza per i cristalli di carburo di silicio coltivati ​​con PVT. Trasformano i componenti delle zone calde – una potenziale fonte di rilascio di impurità – in confini inerti controllabili, fungendo da tecnologia fondamentale fondamentale per garantire la qualità del materiale del cristallo centrale e supportare la produzione di massa di dispositivi in ​​carburo di silicio ad alte prestazioni.

Nel prossimo articolo esploreremo come i rivestimenti in carburo di tantalio ottimizzano ulteriormente il campo termico e migliorano la qualità della crescita dei cristalli da una prospettiva termodinamica. Se desideri saperne di più sul processo completo di ispezione della purezza del rivestimento, puoi ottenere la documentazione tecnica dettagliata tramite il nostro sito Web ufficiale.
