Wafer piezoelettrici PZT: soluzioni ad alte prestazioni per MEMS di nuova generazione

Nell'era della rapida evoluzione dei MEMS (sistemi micro-elettromeccanici), la scelta del giusto materiale piezoelettrico è una decisione decisiva per le prestazioni del dispositivo. I wafer a film sottile PZT (zirconato di piombo) sono emersi come la scelta principale rispetto ad alternative come AlN (nitruro di alluminio), offrendo un accoppiamento elettromeccanico superiore per sensori e attuatori all'avanguardia.

Vetek Semiconductor fornisce wafer PZT-on-Si/SOI leader del settore. Sfruttando la deposizione avanzata di film sottile, forniamo un'eccezionale uniformità della pellicola e qualità cristallina, appositamente progettati per superare gli ostacoli comuni del settore come l'affaticamento della pellicola e il degrado delle prestazioni.

Architettura principale: la sinergia di Pt e PZT

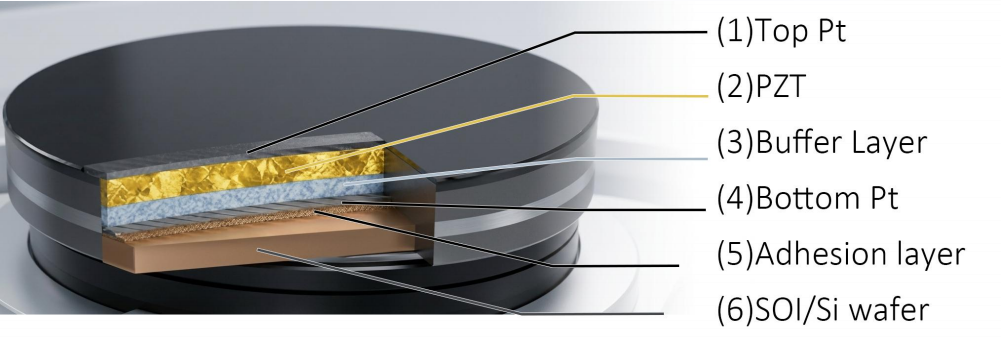

L'integrità dello stack multistrato è fondamentale per le prestazioni ferroelettriche. I nostri wafer utilizzano uno stack di elettrodi metallici e film sottili ceramici progettati con precisione:

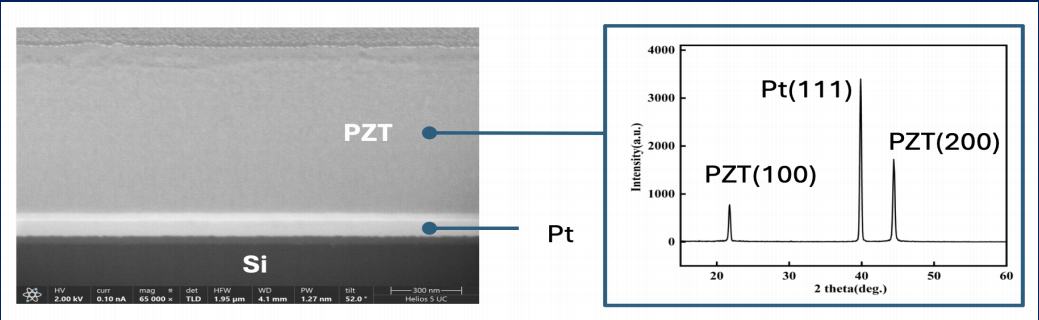

• Il nucleo piezoelettrico PZT:Il nostro processo si concentra sul rigoroso controllo dell'orientamento dei cristalli. Secondo Muralt (2000), PZT con un orientamento preferito (100) o (001) produce una costante piezoelettrica longitudinale significativamente più elevata. La deposizione ottimizzata di Vetek garantisce un forte orientamento (100), consentendo una massiccia produzione di energia anche a spessori a livello di micron.
• Lo strato critico dell'elettrodo Pt:Il platino (Pt) funge sia da condotto elettrico che da modello di crescita per PZT. Rinomato per la sua elevata conduttività e stabilità termica in ambienti ricchi di ossigeno, il Pt è lo standard di riferimento del settore per gli elettrodi inferiori (Takahashi et al., 1994). Manteniamo una rugosità superficiale estremamente bassa (Ra <= 1,0 nm) per fornire un'interfaccia ideale per la nucleazione PZT.
• Livelli buffer integrati:Per sopprimere la diffusione elementare tra il PZT e il substrato di silicio, incorporiamo un sistema Buffer Layer di precisione. Questi strati agiscono come una barriera fisica e un cuscinetto di stress, prevenendo la delaminazione del film e garantendo l'affidabilità meccanica dell'intero wafer durante l'attacco MEMS complesso.

Applicazioni target: dove viene utilizzato PZT?

I wafer PZT ad alte prestazioni sono essenziali per le applicazioni che richiedono un rilevamento meccanico-elettrico preciso o un'attuazione elettrico-meccanica:

• Elettronica di consumo (PMUT):I clienti target includono produttori di moduli per smartphone e aziende di sicurezza biometrica. Caso d'uso: le pellicole PZT generano onde ultrasoniche ad alta frequenza per il rilevamento delle impronte digitali sotto il display. Rispetto alle soluzioni legacy, i PMUT basati su PZT offrono una penetrazione più profonda e una risoluzione più elevata (Akbari et al., 2016), consentendo un'autenticazione biometrica 3D sicura.
• Telecomunicazioni (RF MEMS):I clienti target includono progettisti di chip front-end RF e fornitori di infrastrutture 5G/6G. Caso d'uso: utilizzo dell'elevato coefficiente di accoppiamento elettromeccanico di PZT per creare filtri sintonizzabili. Ciò riduce al minimo la perdita di segnale ed espande la larghezza di banda, fondamentale per la gestione della congestione dello spettro nelle reti 5G.
• Stampa industriale:I clienti target includono produttori di stampanti industriali a getto d'inchiostro e produttori di display flessibili (OLED). Caso d'uso: i wafer PZT vengono microlavorati per ottenere attuatori ultraveloci. Deformando istantaneamente la camera dell’inchiostro, raggiungono un’erogazione di fluido di precisione di pico-litri, una pietra miliare per la produzione OLED e la stampa 3D ad alta risoluzione.
• Assistenza sanitaria:I clienti target includono ricerca e sviluppo di dispositivi medici e startup di ultrasuoni portatili. Caso d'uso: guida di sonde per ultrasuoni intravascolari (IVUS) per l'imaging interno. Serve anche come cuore di nebulizzatori medici silenziosi e ad alta efficienza per la somministrazione mirata di farmaci.
• Automotive:I clienti target includono fornitori di soluzioni di guida autonoma e sviluppatori HMI per cabine di pilotaggio intelligenti. Caso d'uso: estensione del raggio di rilevamento dei sensori a ultrasuoni automobilistici. Inoltre, fornisce feedback tattile sui touchscreen, simulando la sensazione tattile dei pulsanti fisici.

Oltre ai dispositivi MEMS, gli stessi principi di produzione di precisione consentono soluzioni visive ad alta affidabilità comeDisplay LED trasparente, che richiedono una qualità costante su migliaia di moduli.

Perché scegliere Vetek Semiconductor?

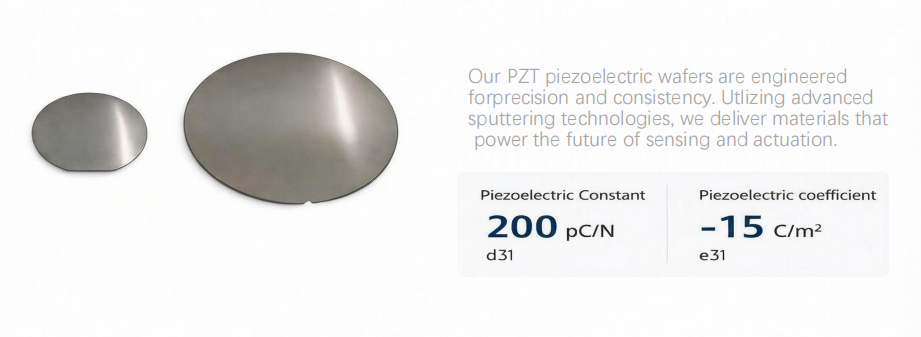

• Parametri superiori:La costante piezoelettrica d31 raggiunge tipicamente 200 pC/N, con un coefficiente e31 stabile a -15 C/m2.
• Substrati versatili:Disponibili nei formati da 6 e 8 pollici, compresi substrati SOI ad alta resistività (> 5000 ohm/cm).
• Personalizzazione su misura:Supportiamo i wafer forniti dal cliente (servizio di fonderia) e possiamo personalizzare il rapporto di spessore degli strati PZT e Pt per soddisfare i vostri requisiti specifici di frequenza di risonanza.

Autore:Sera Lee

Riferimenti accademici:

[1] Muralt, P. (2000). "Film sottili PZT per microsensori e attuatori: problemi e progressi."Giornale di micromeccanica e microingegneria.

[2] Trolier-McKinstry, S., et al. (2018). "Film sottili piezoelettrici per MEMS."Revisione annuale della ricerca sui materiali.

[3] Akbari, M., et al. (2016). "Trasduttori ultrasonici microlavorati piezoelettrici (pMUT) per l'imaging medico."Nei risonatori MEMS piezoelettrici.
